Montage de L'Hobbytech Spirit NXT RR

Remerciements à Imodel qui nous permet de vous faire la présentation et le montage de l'Hobbytech Spirit NXT RR.

Le NXT RR présenté par Stéphane Matéo lors du GP de Montpellier 2017.

Cette nouvelle version intègre le nouveau train avant sur rotules et il est toutes options avec par exemple 2 châssis, 12 barres anti roulis, toutes les cales alu options .....

Stéphane Matéo qui est le responsable développement chez Hobbytech.

La boite de l'Hobbytech Spirit NXT RR qui est de taille réduite.
A noter que les photos correspondent à la version précédente avec le train avant sur étriers.

Ce que l'on découvre à l'ouverture de la boite. On va découvrir que l'équipement est très généreux, la voiture est toutes options.

Les documents livrés avec le kit.

Les 2 planches d'autocollants.

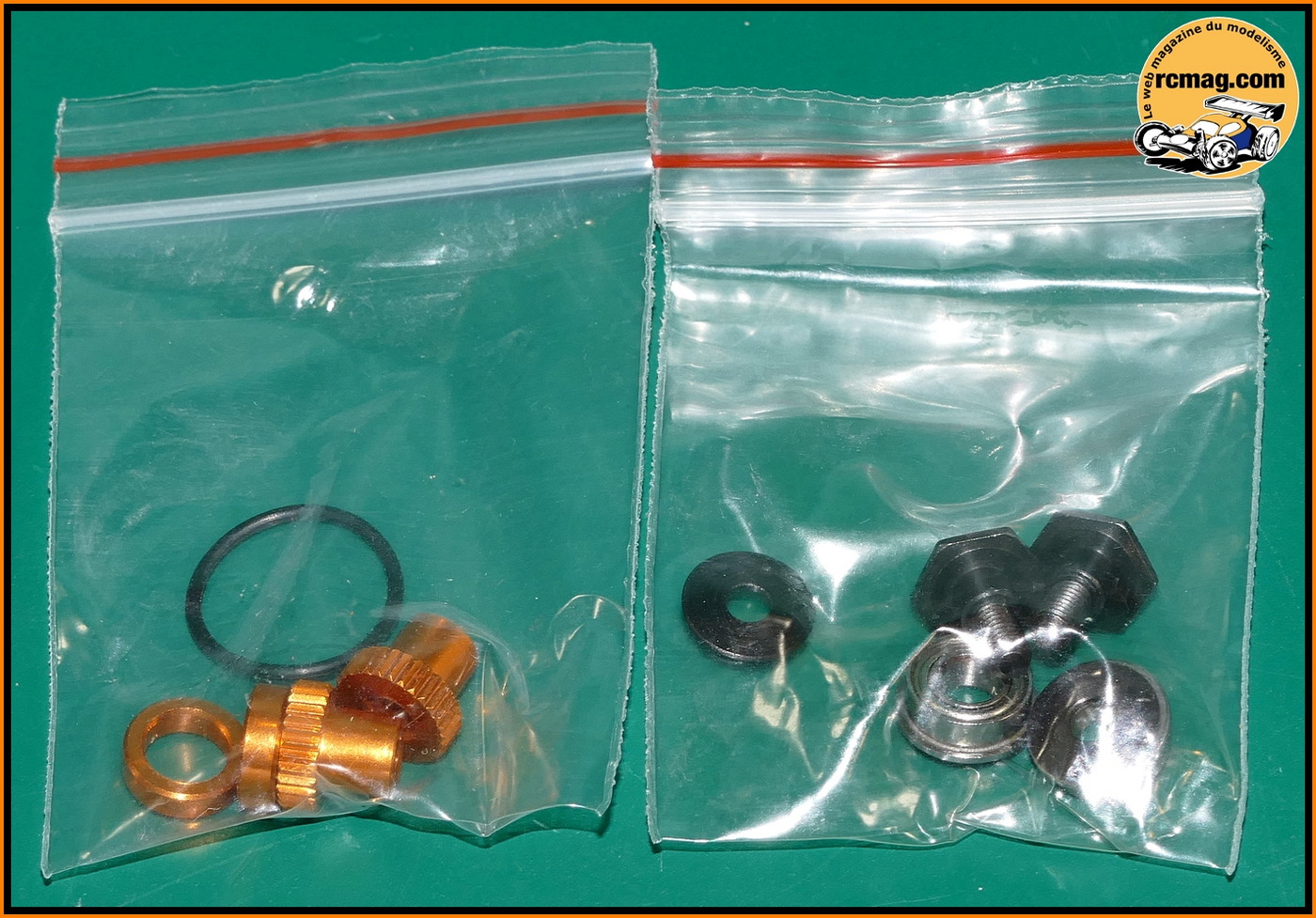

Un aditif de la notice avec un sachet de pièces pour le montage des servos Savox et Orion ....

Surprise et c'est je crois une première, 2 châssis sont livrés avec le kit.
Un bonus toujours bienvenu surtout vu le prix d'un châssis qui est une pièce qui s'use assez rapidement.

La carrosserie assez plate avec des flancs bien relevés sur l'arrière qui devraient procurer un bon appui.

Les caches pour les vitres.

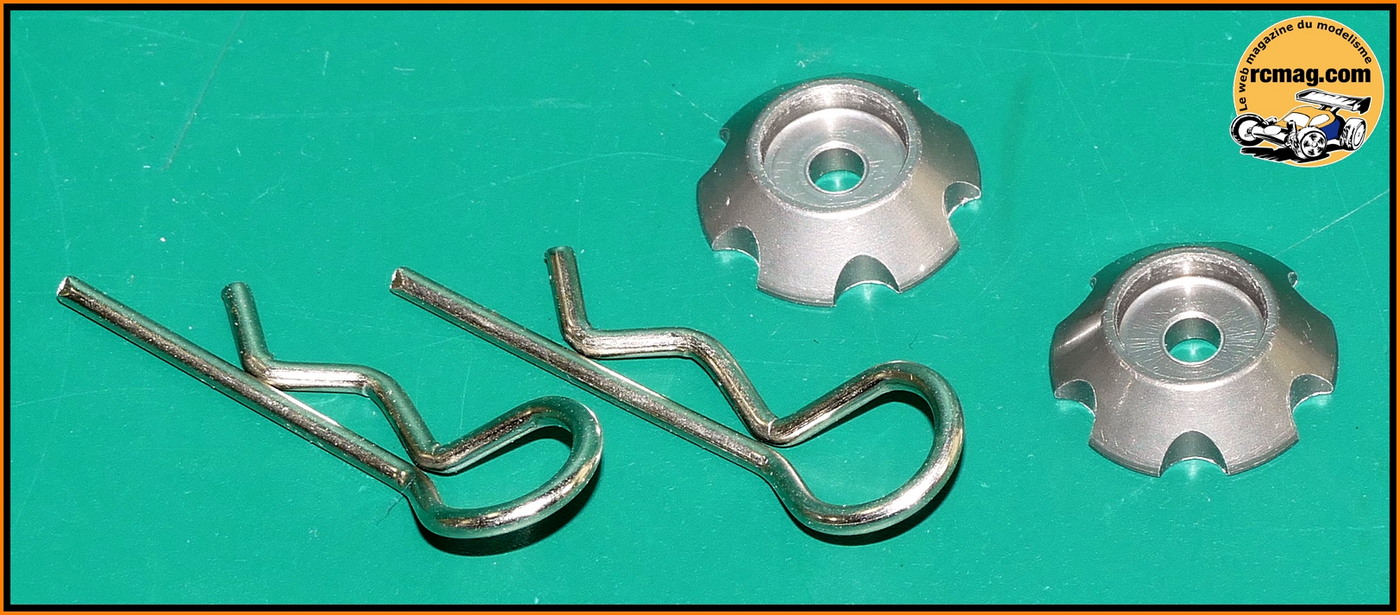

L'aileron noir qui semble résistant et de forme assez moderne.

La planche d'autocollant pour l'aileron.

Le sachet avec 12 barres anti roulis supplémentaires et les coupelle d'amortisseurs en alu.

La visserie est livrée à part dans un sachet.

Et chaque type de vis, de nylstop, de rondelles ... est emballé dans un sachet individuel.

Les sachets A, B, C et D.

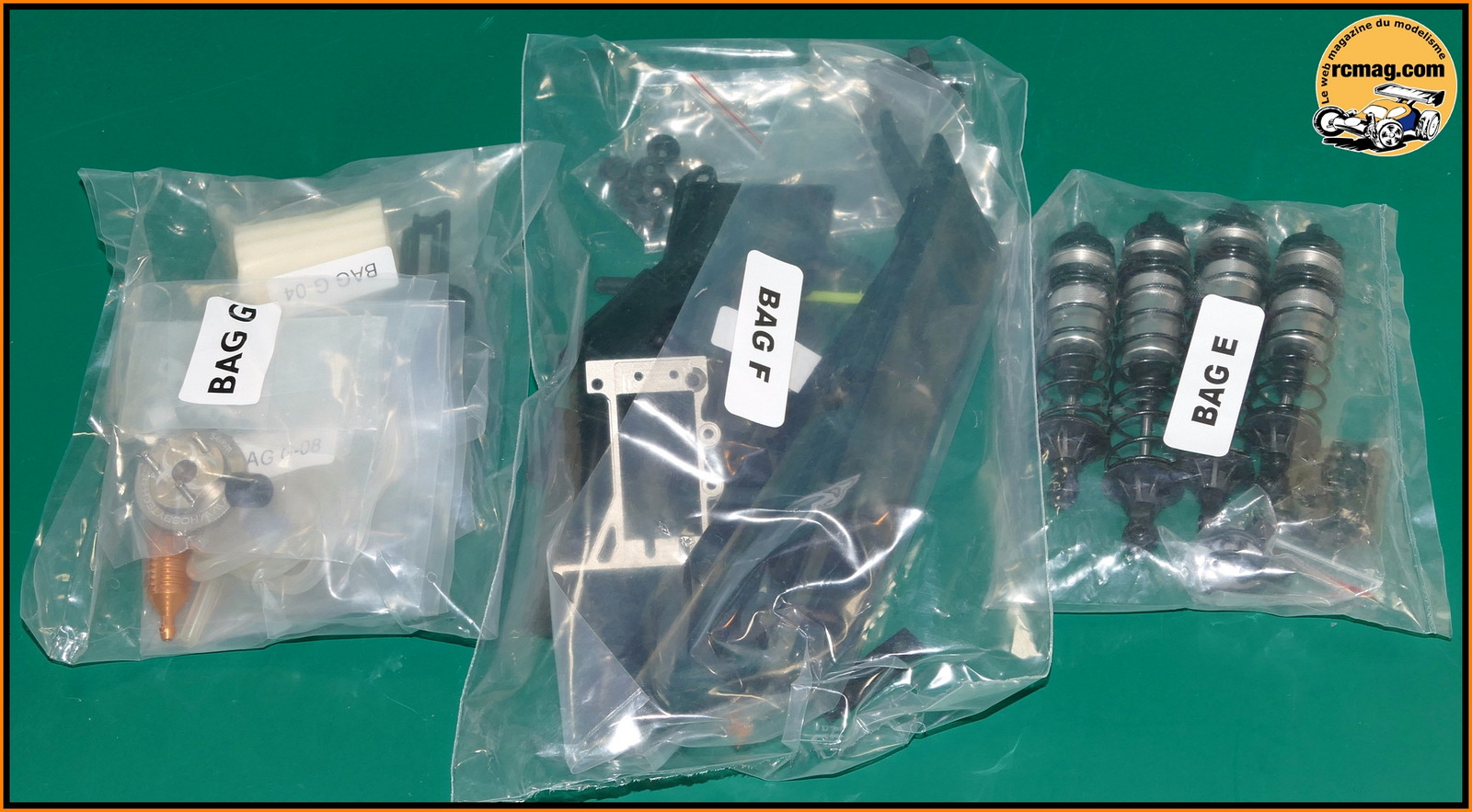

Les sachets G, F, E.

Dans chaque sachet on retrouve les éléments emballés par étapes de montage.

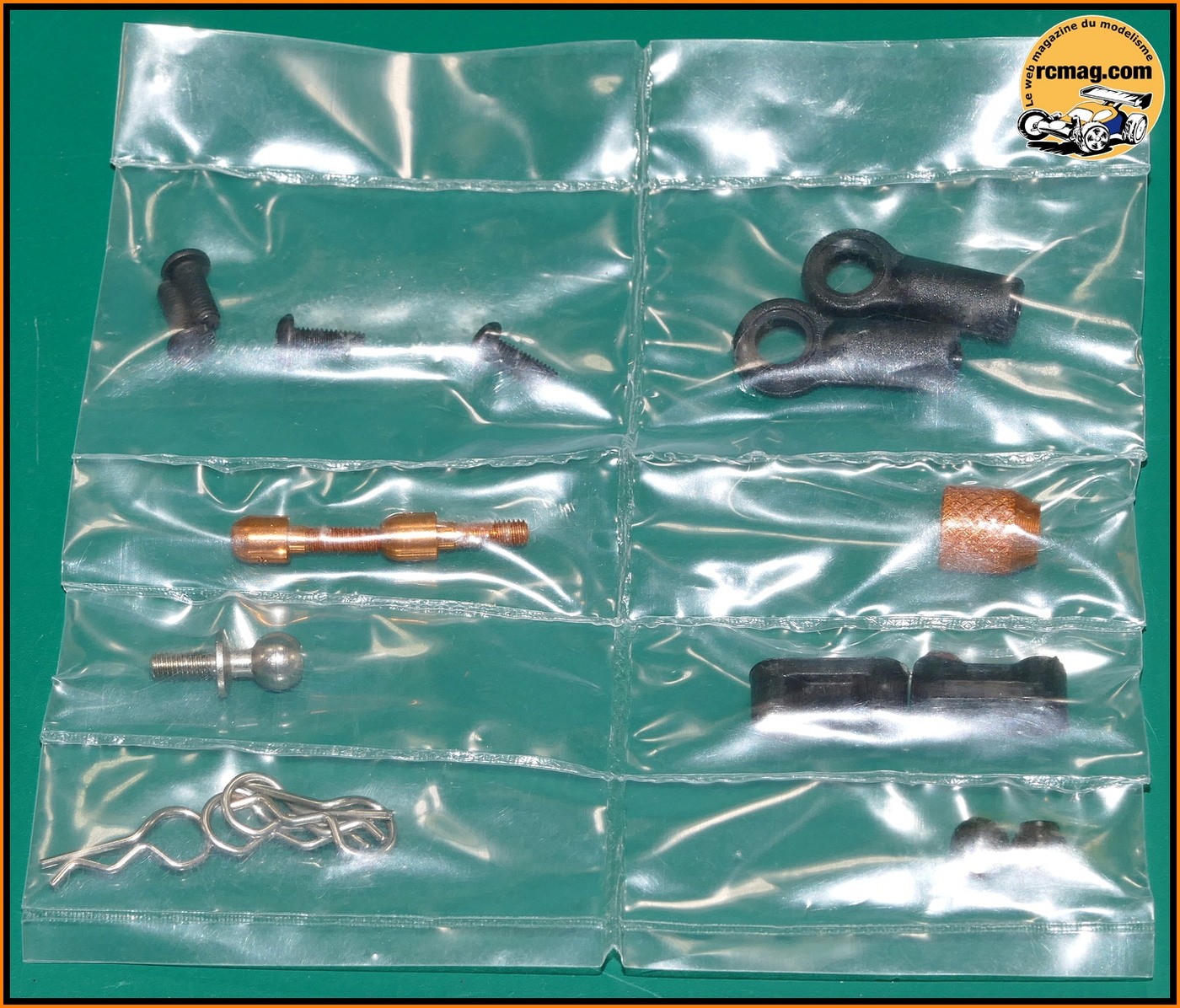

Et comme chez Hobbytech on est pas bordélique, les petites pièces sont aussi emballées à part.

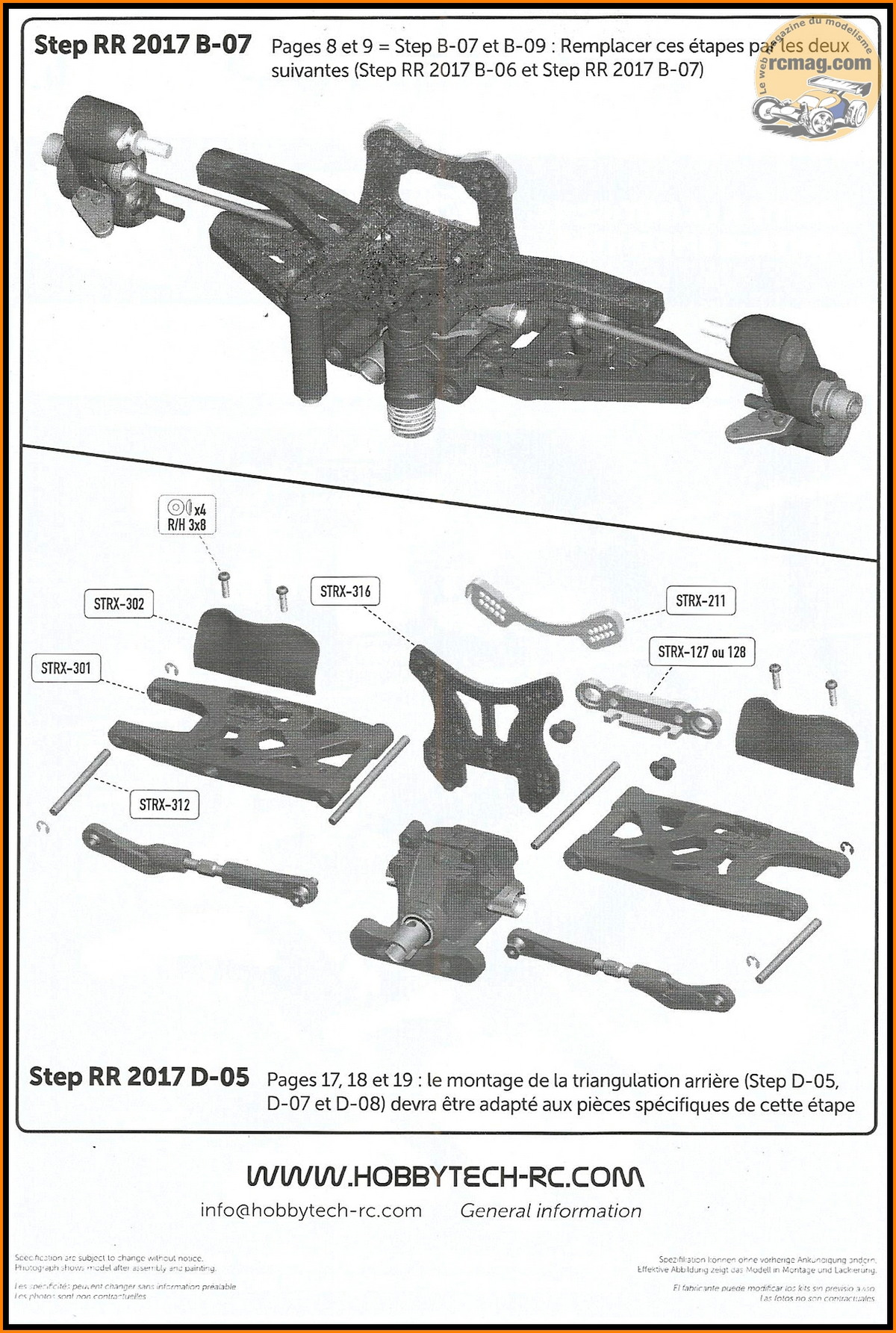

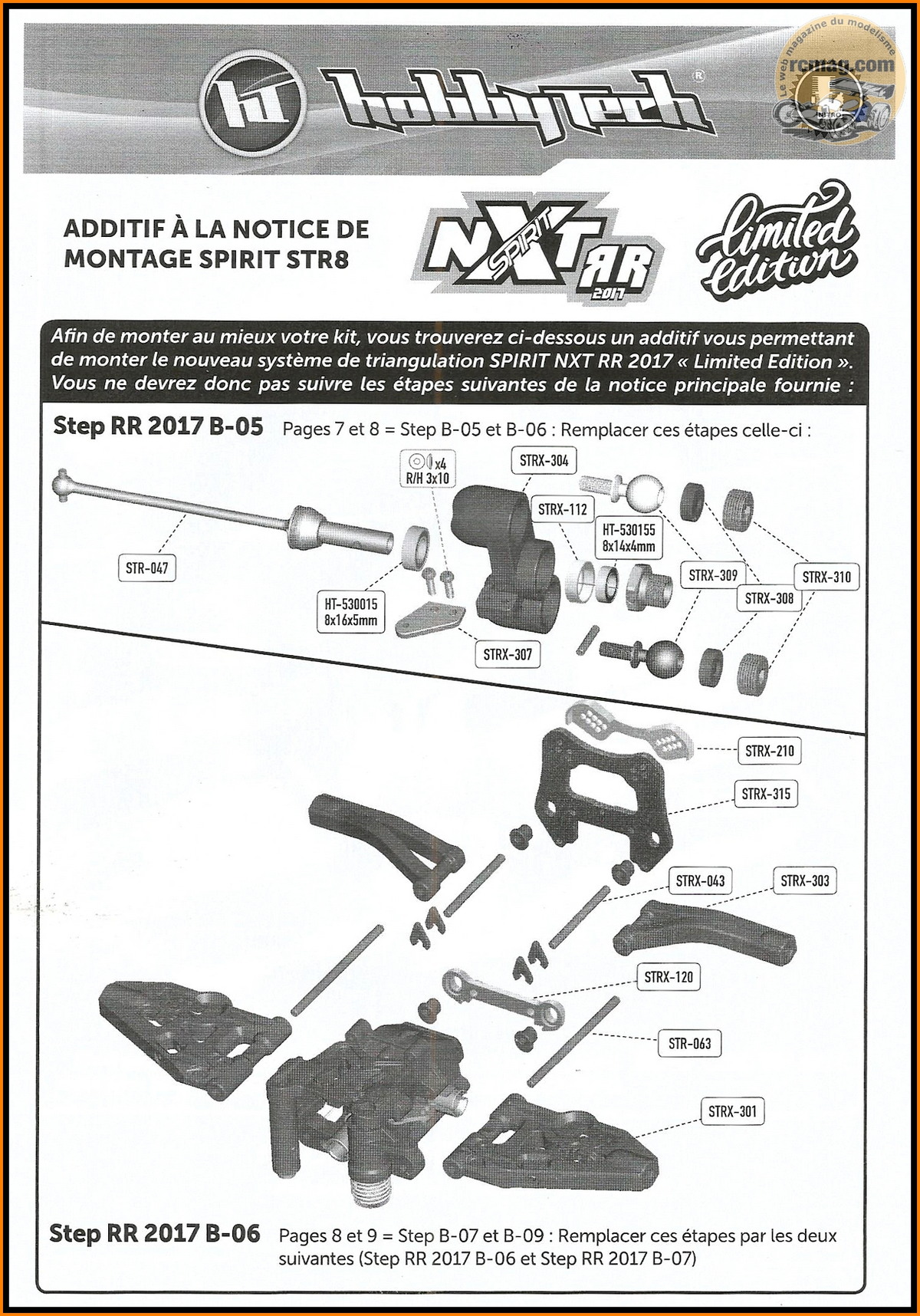

L'aditif de la notice pour le montage du train avant sur rotules.

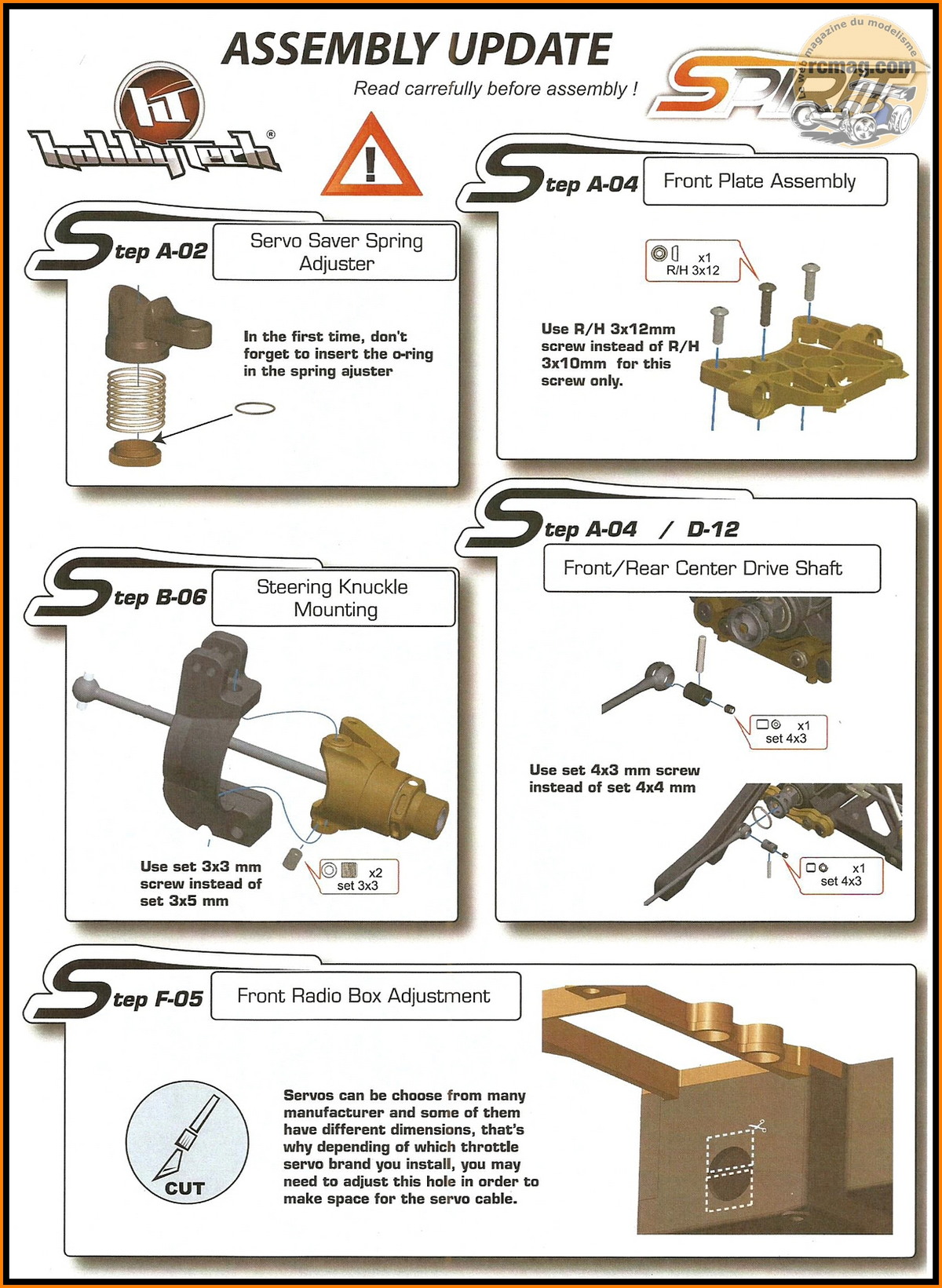

L'aditif de la notice pour quelques détails qui doivent concerner en partie la version précédente.

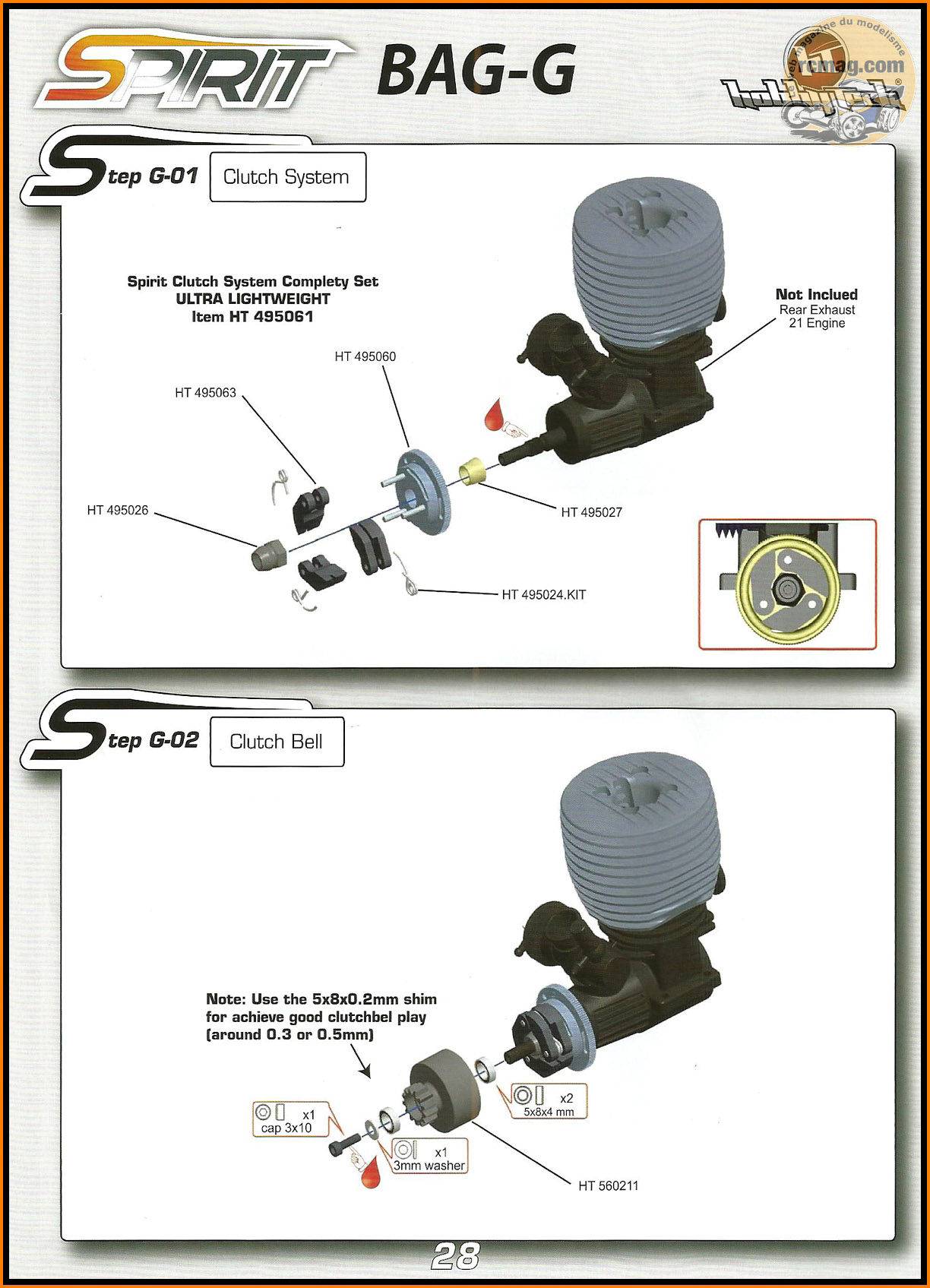

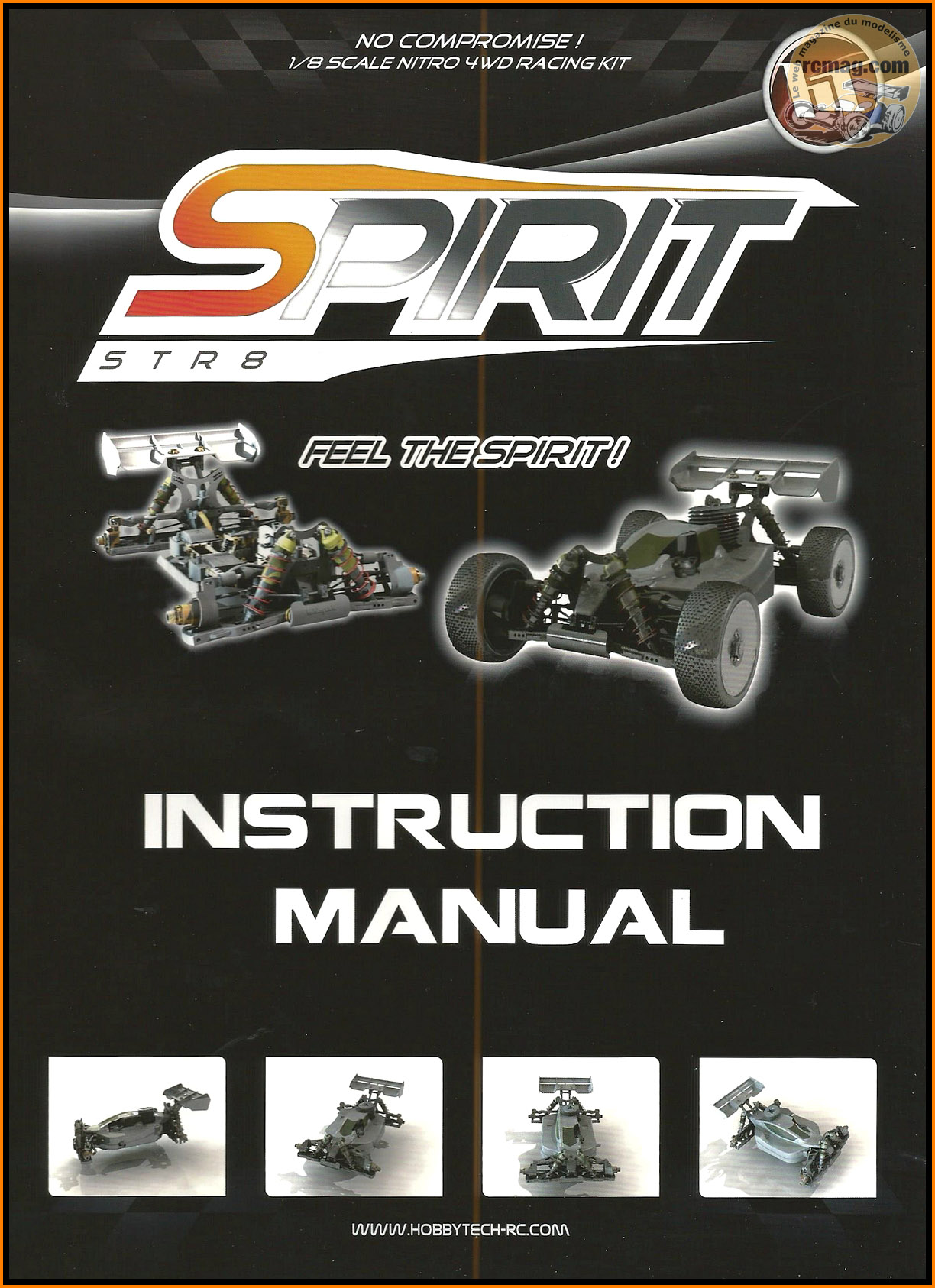

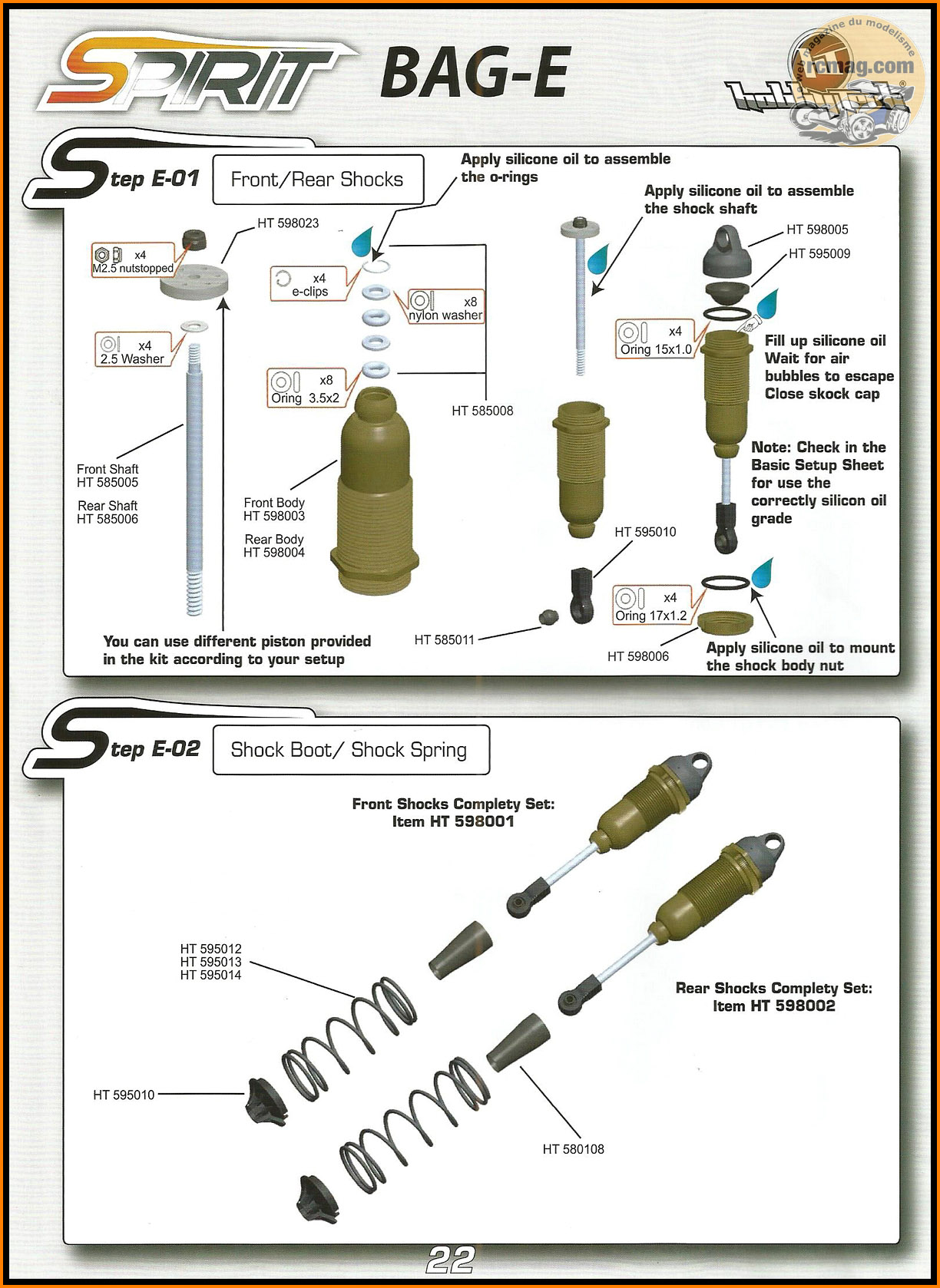

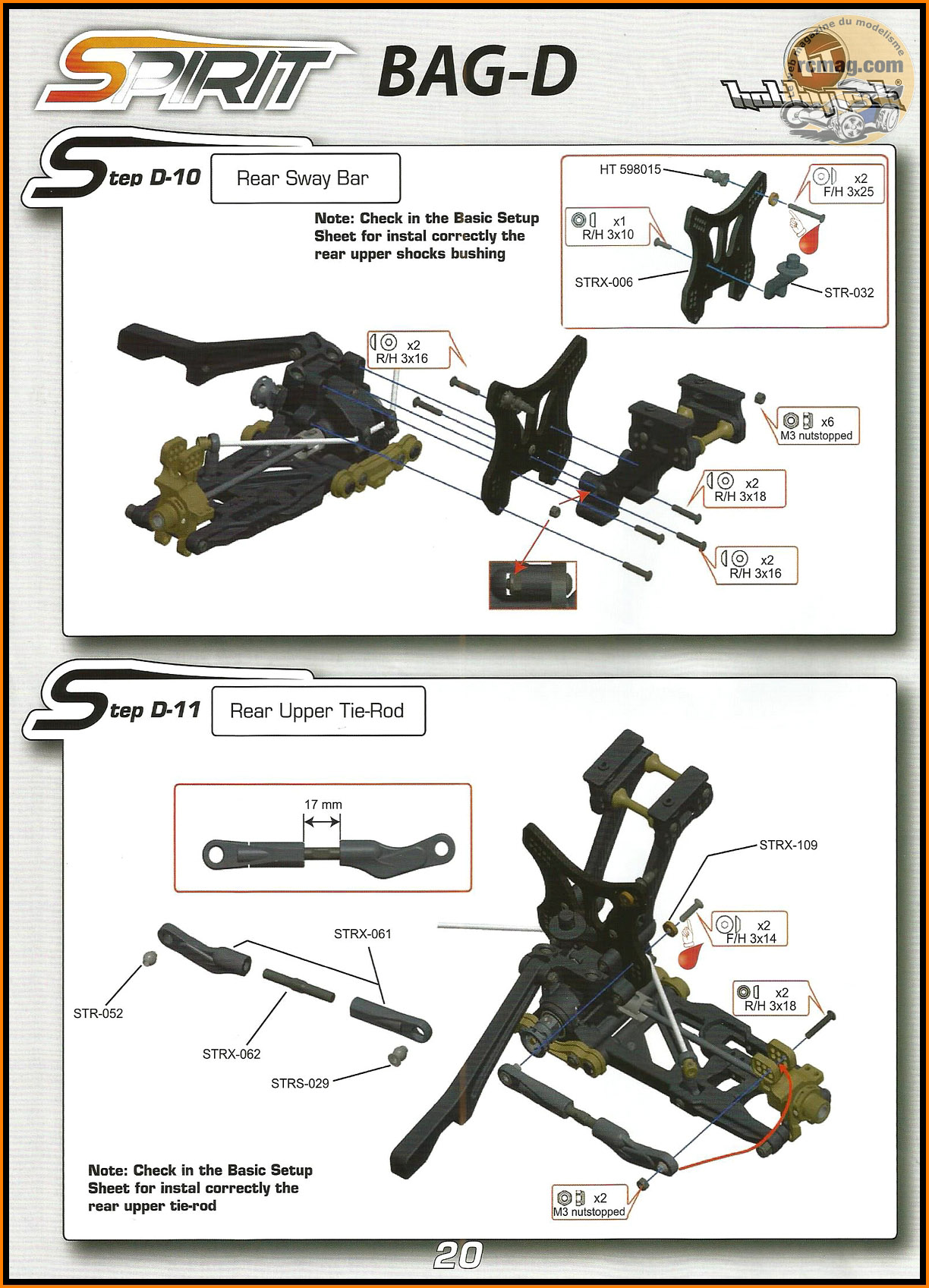

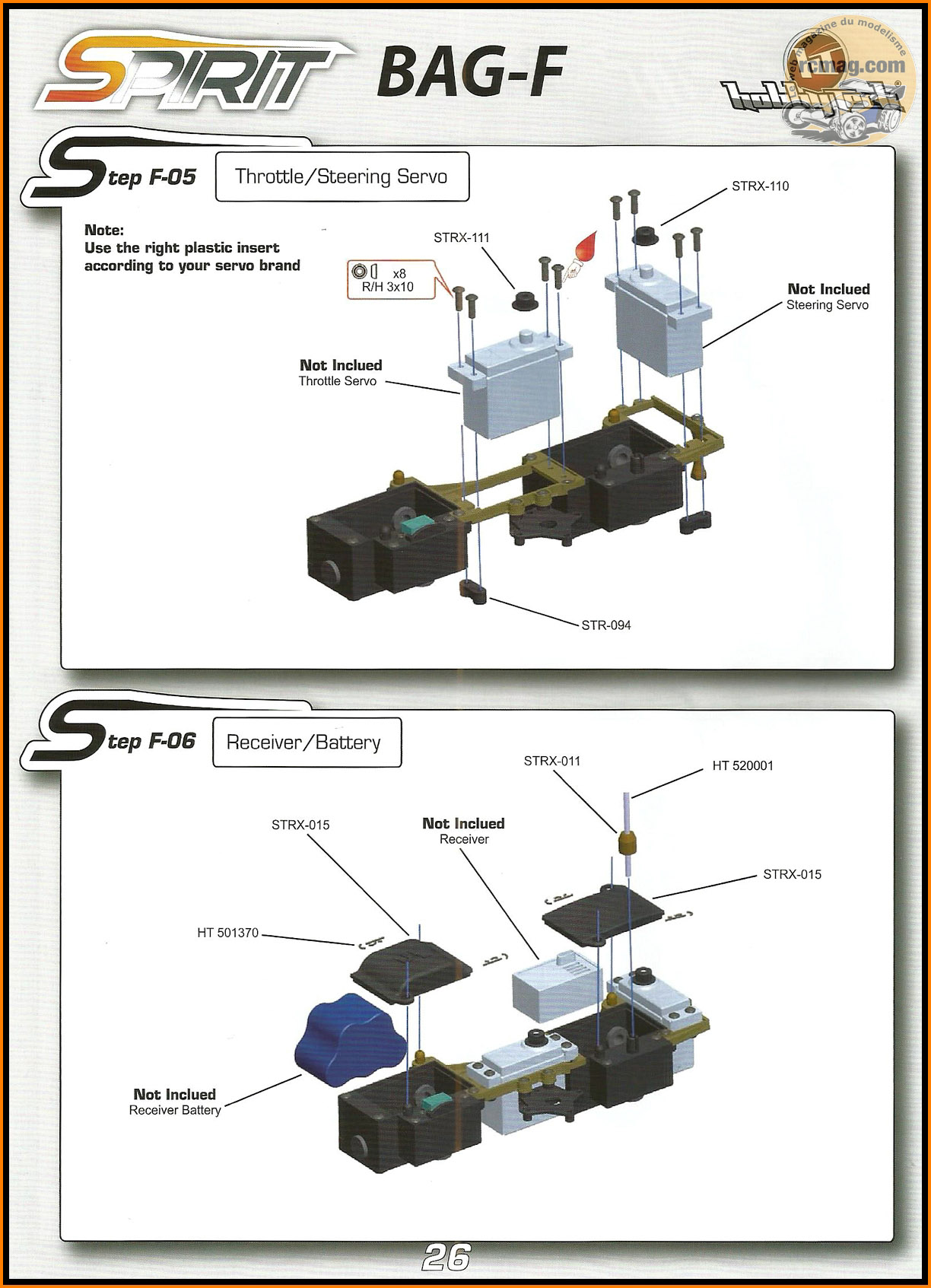

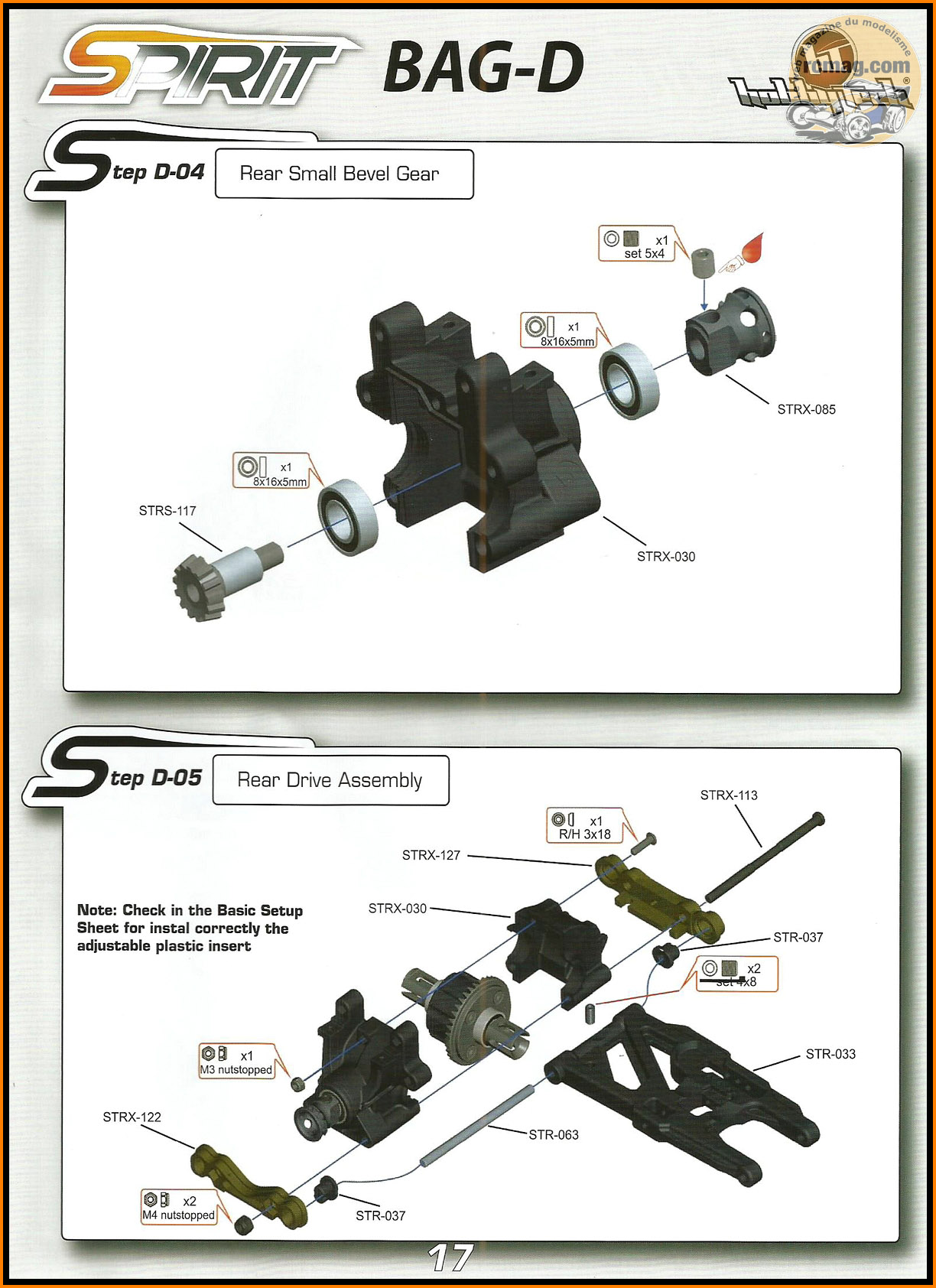

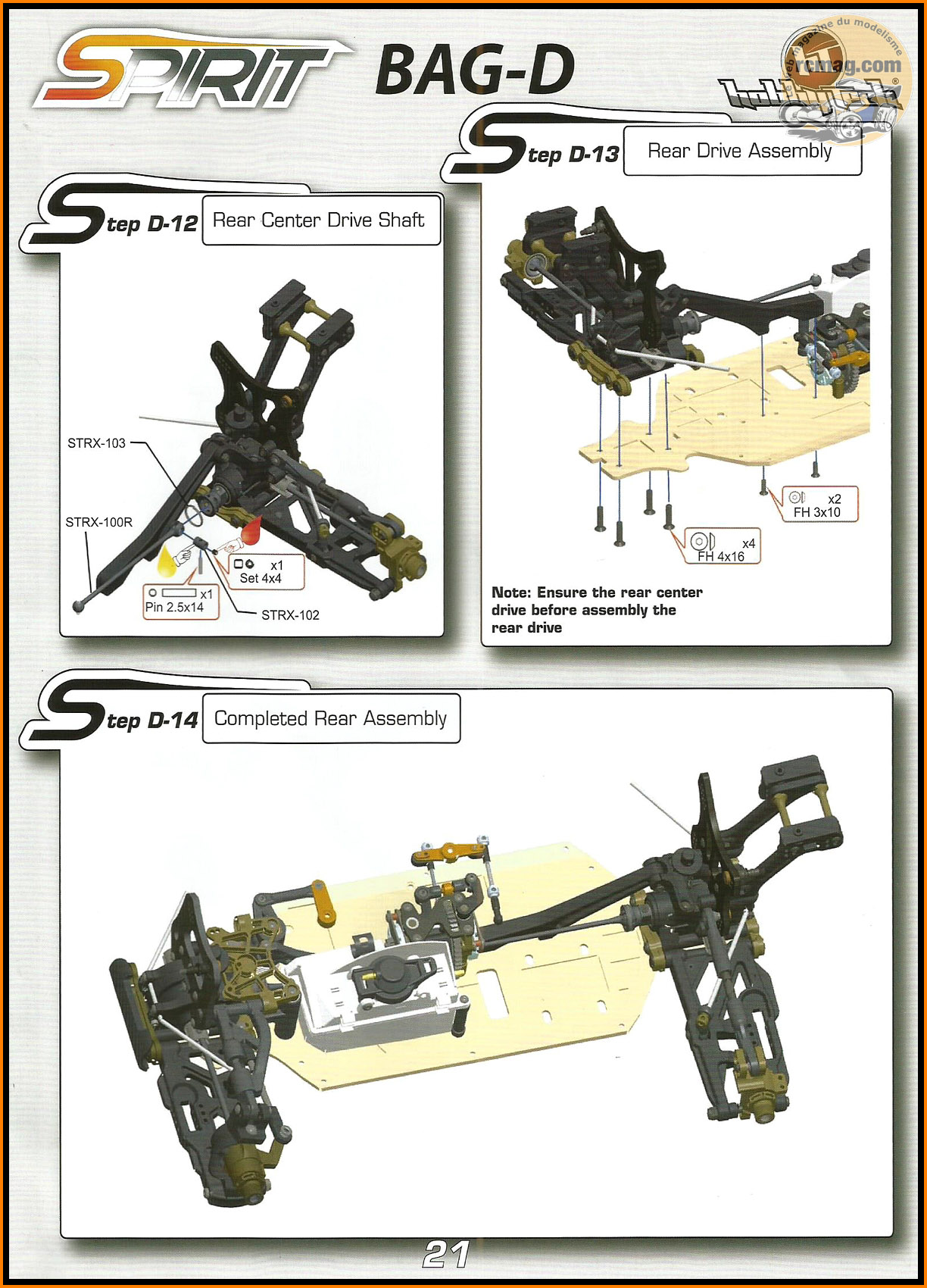

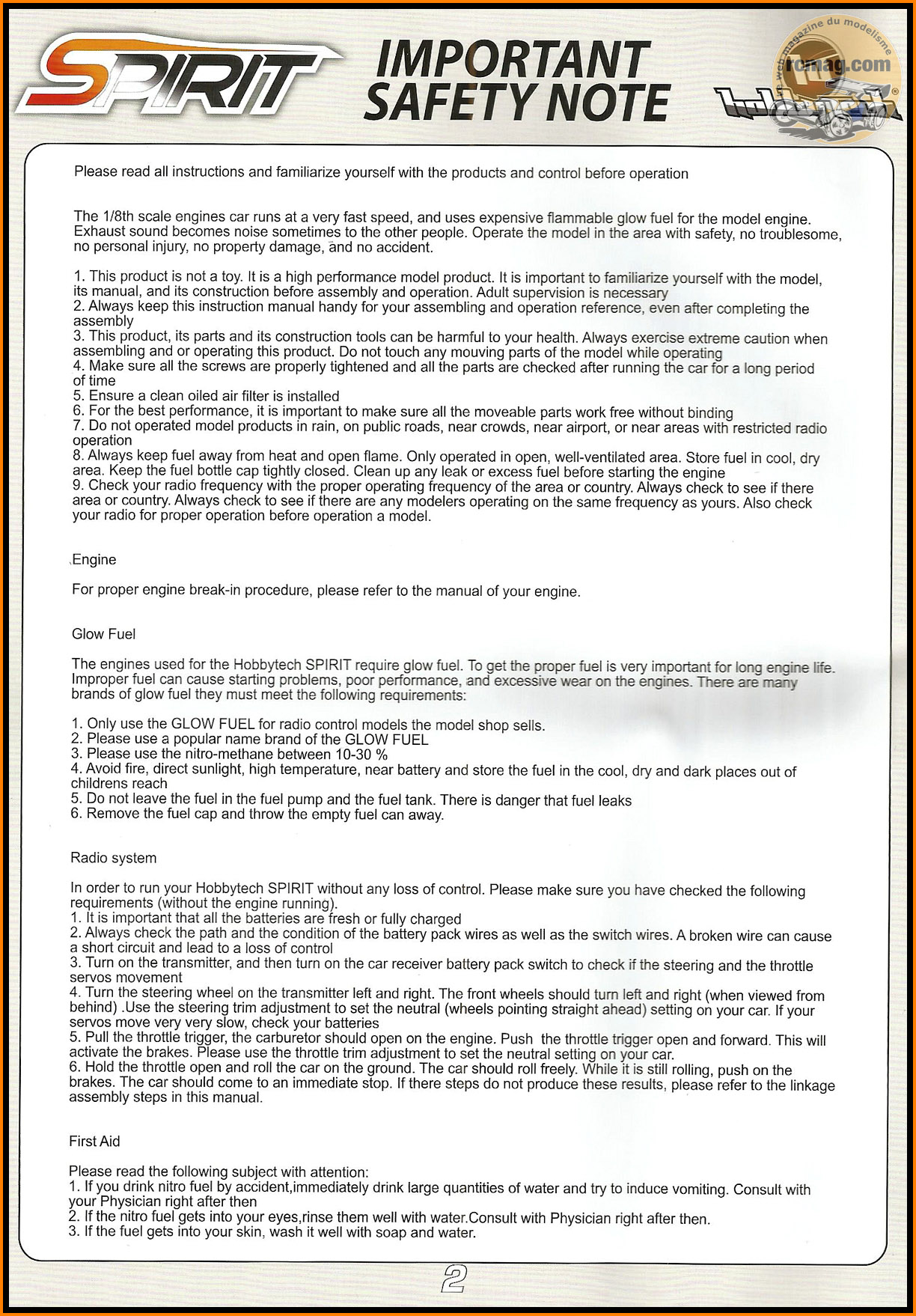

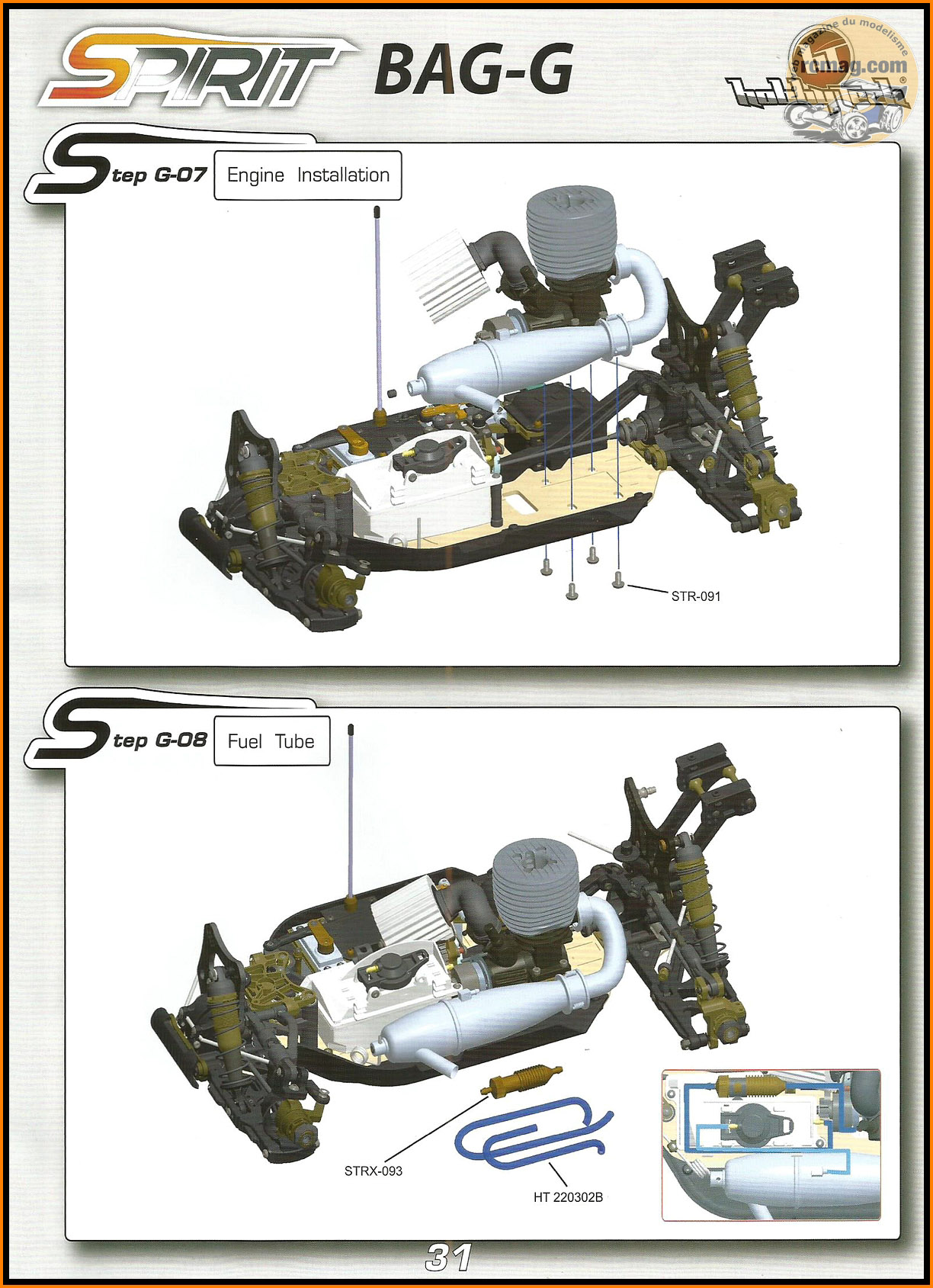

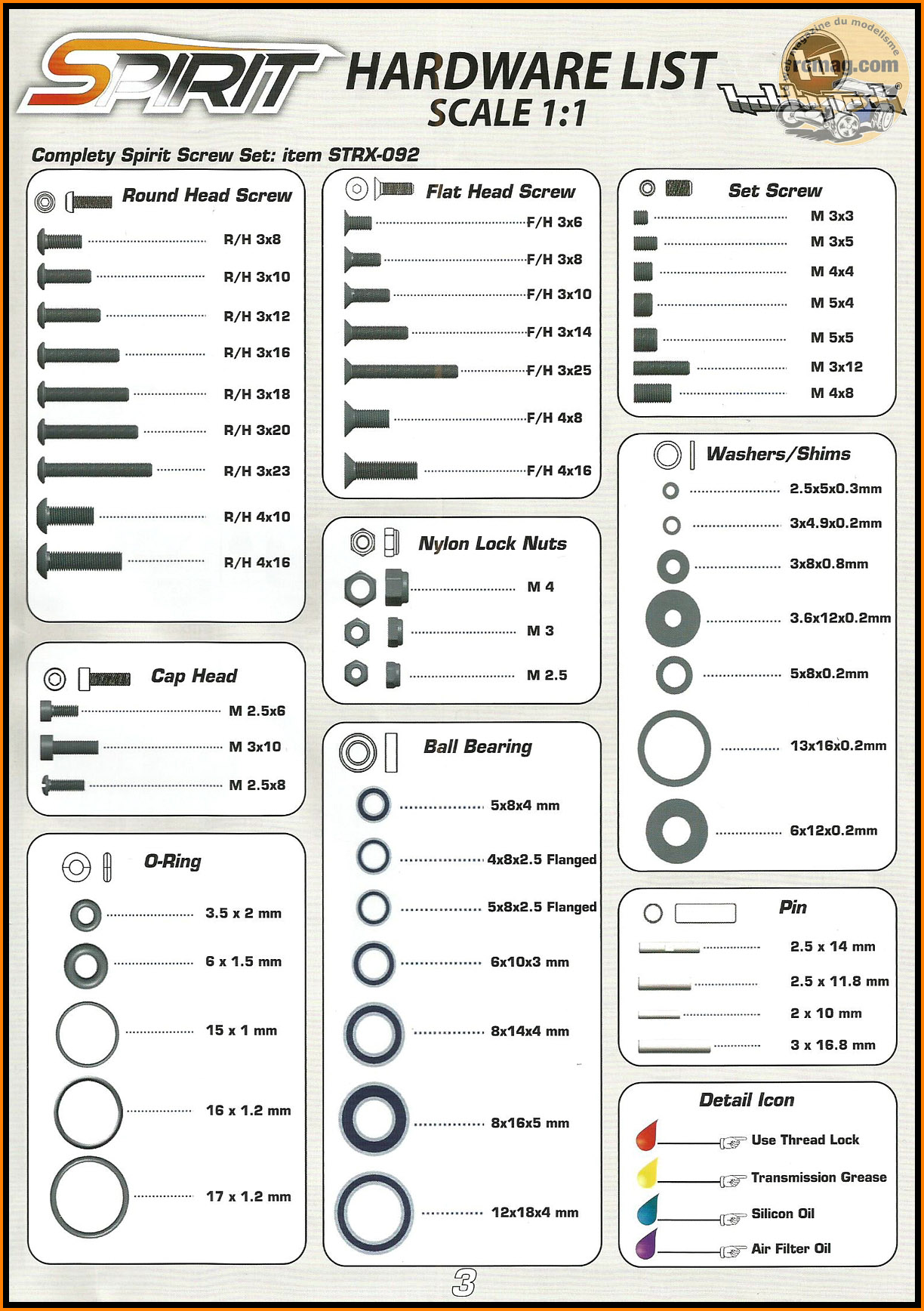

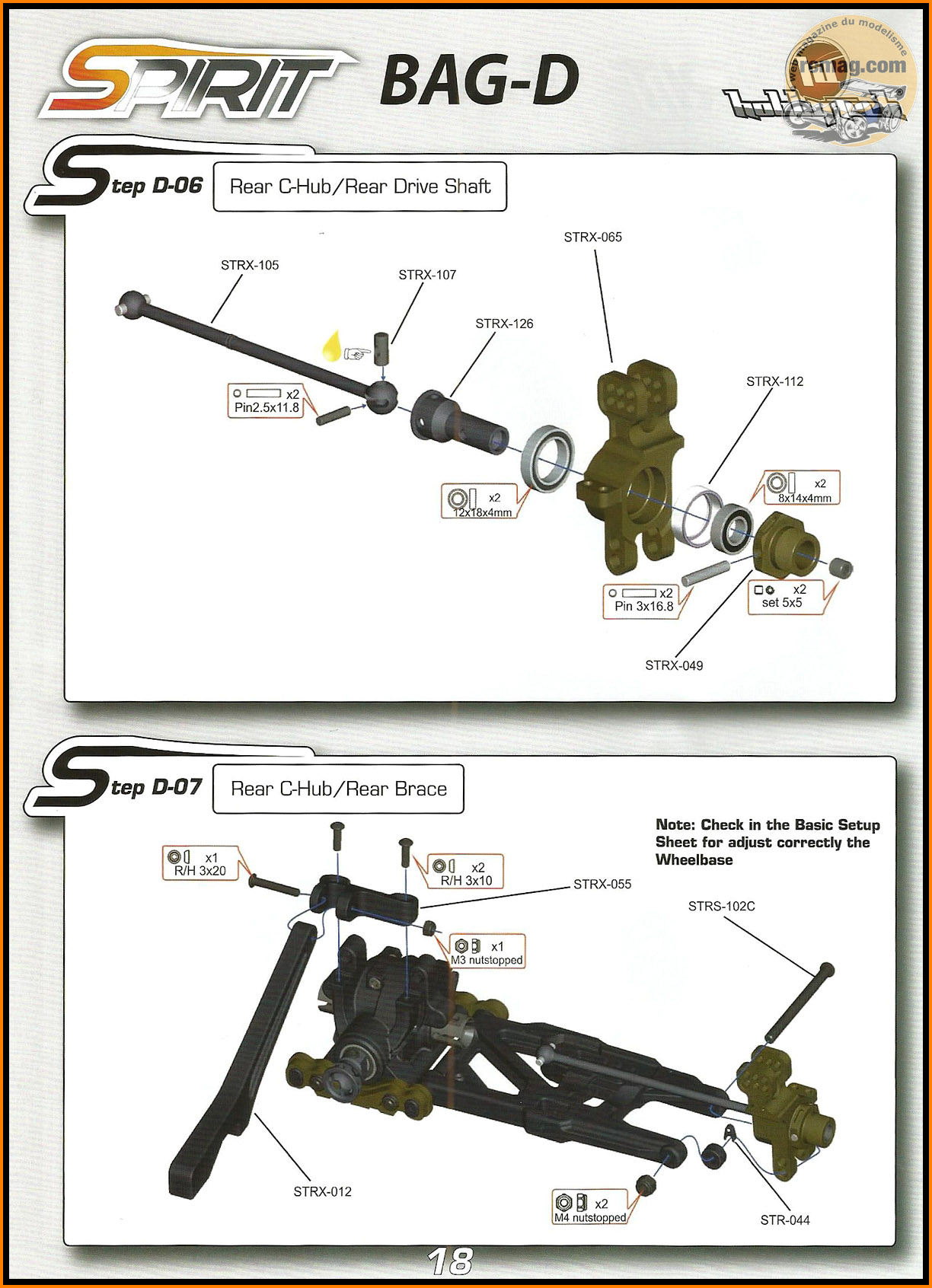

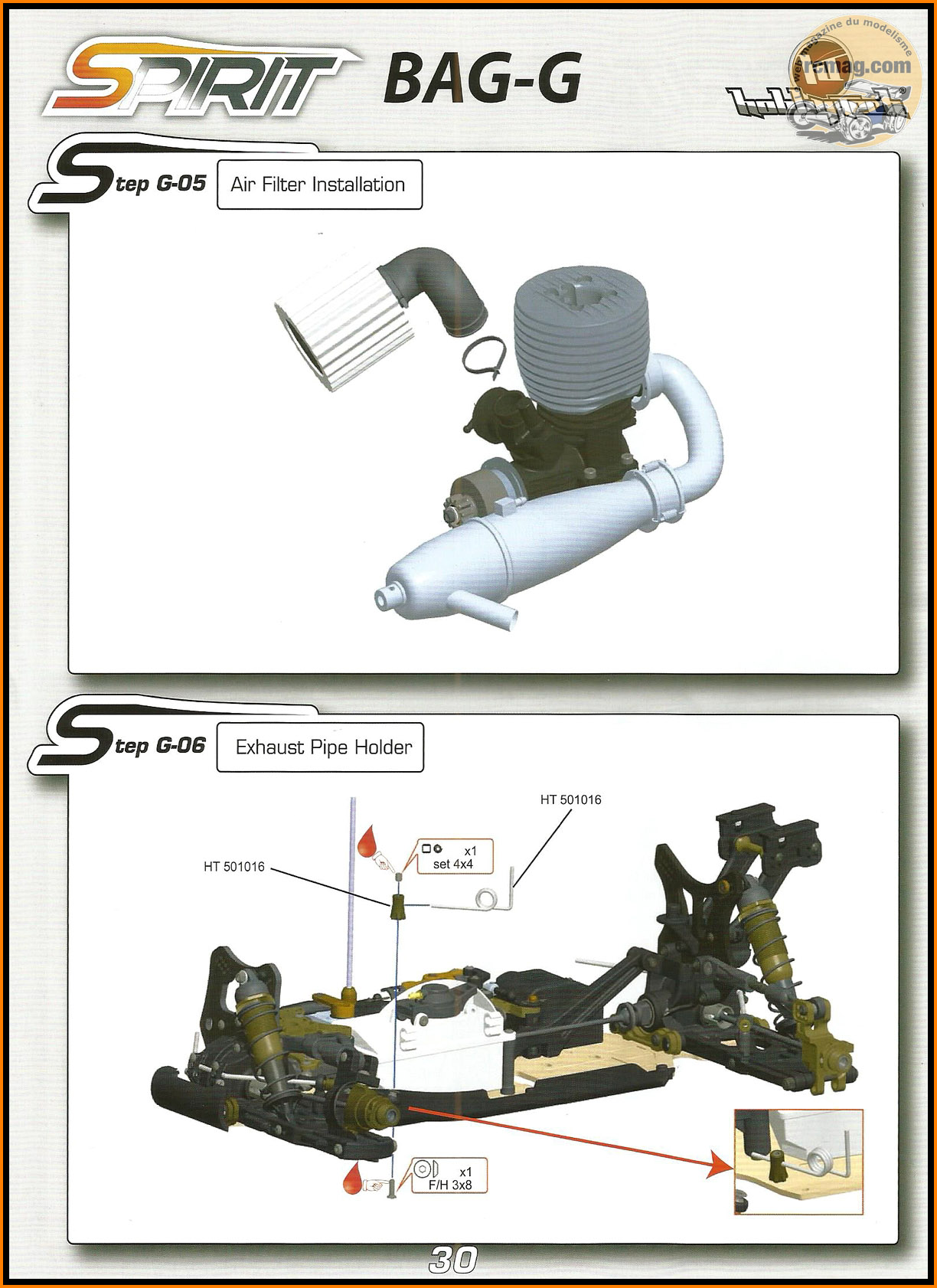

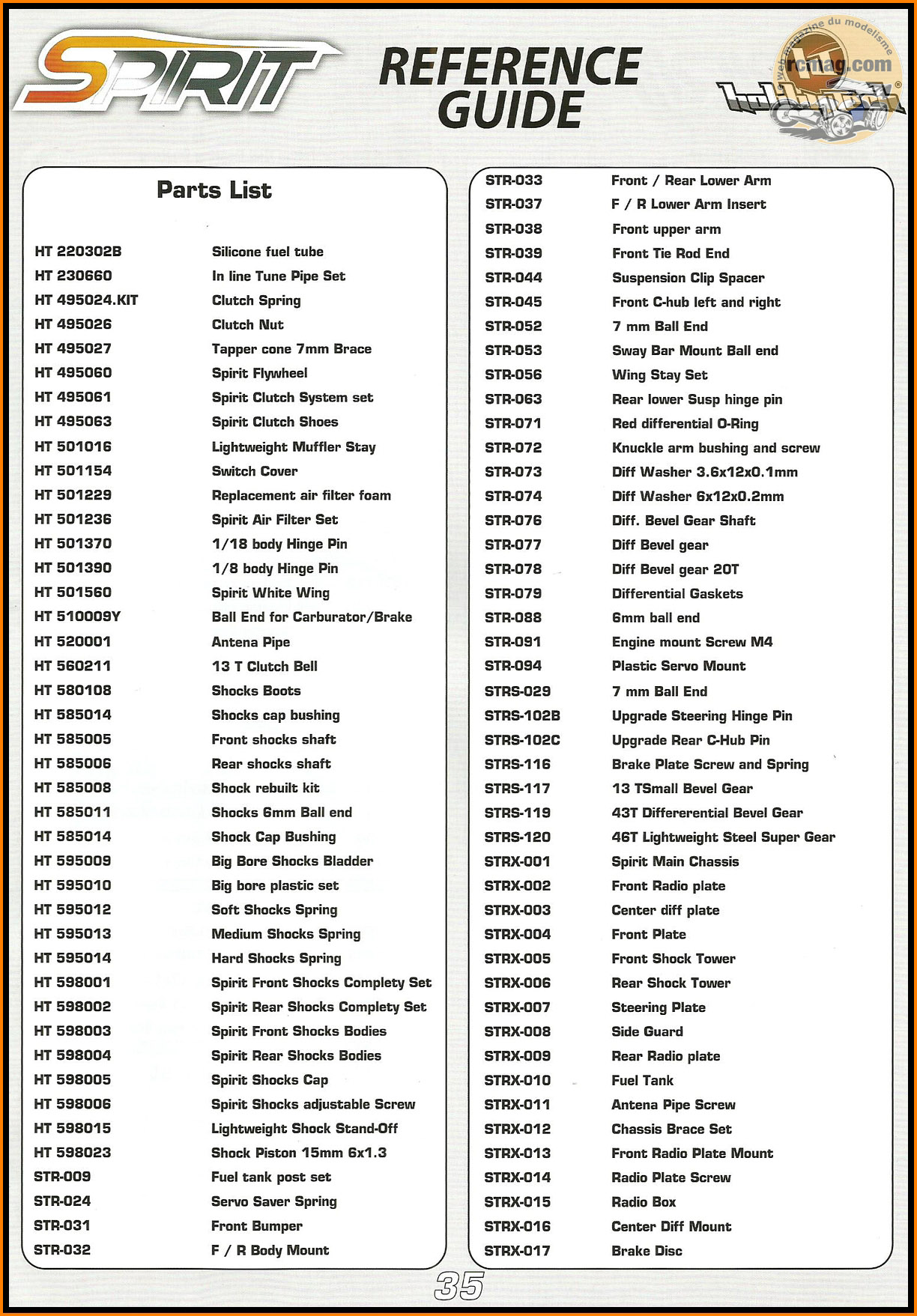

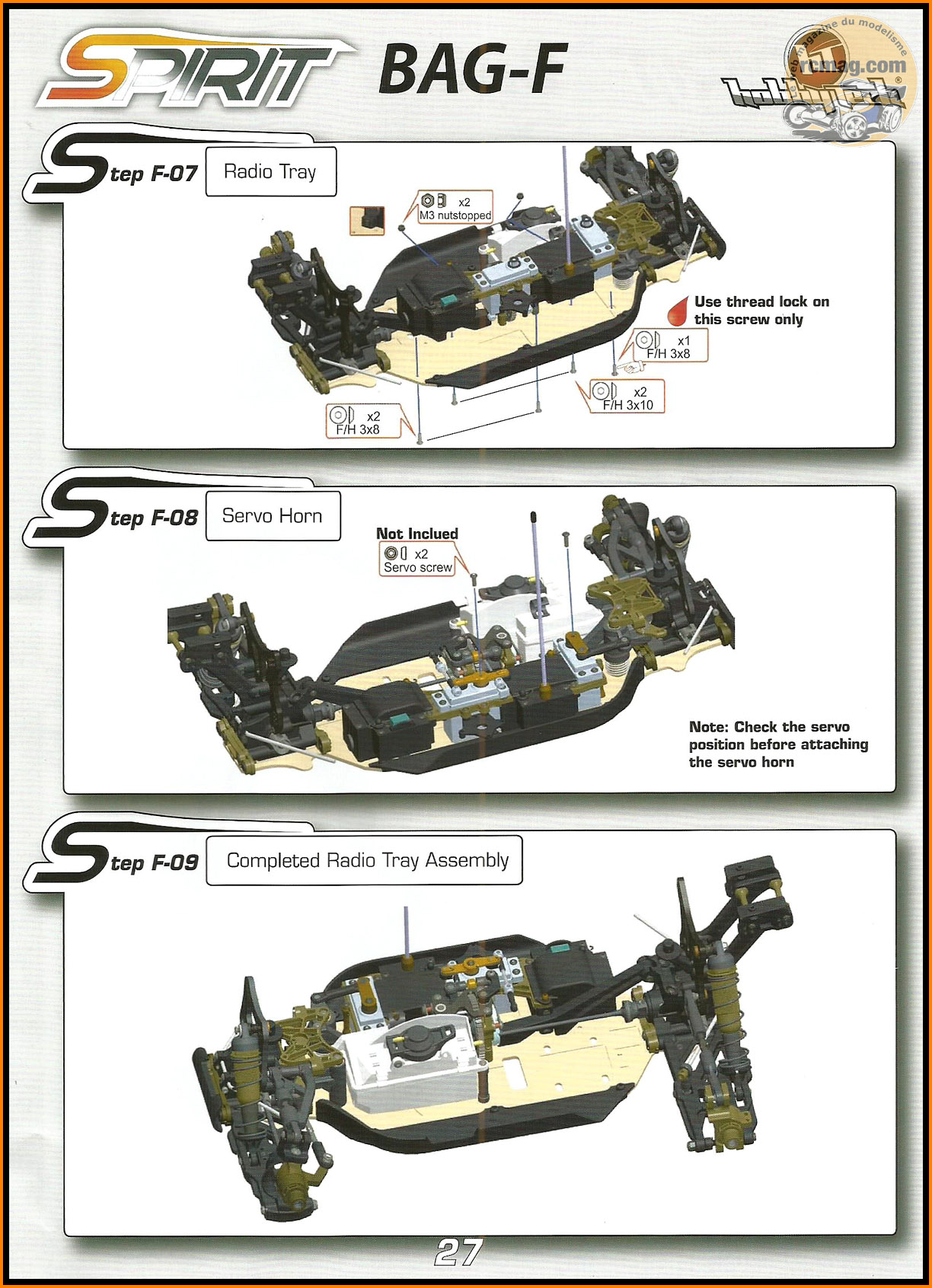

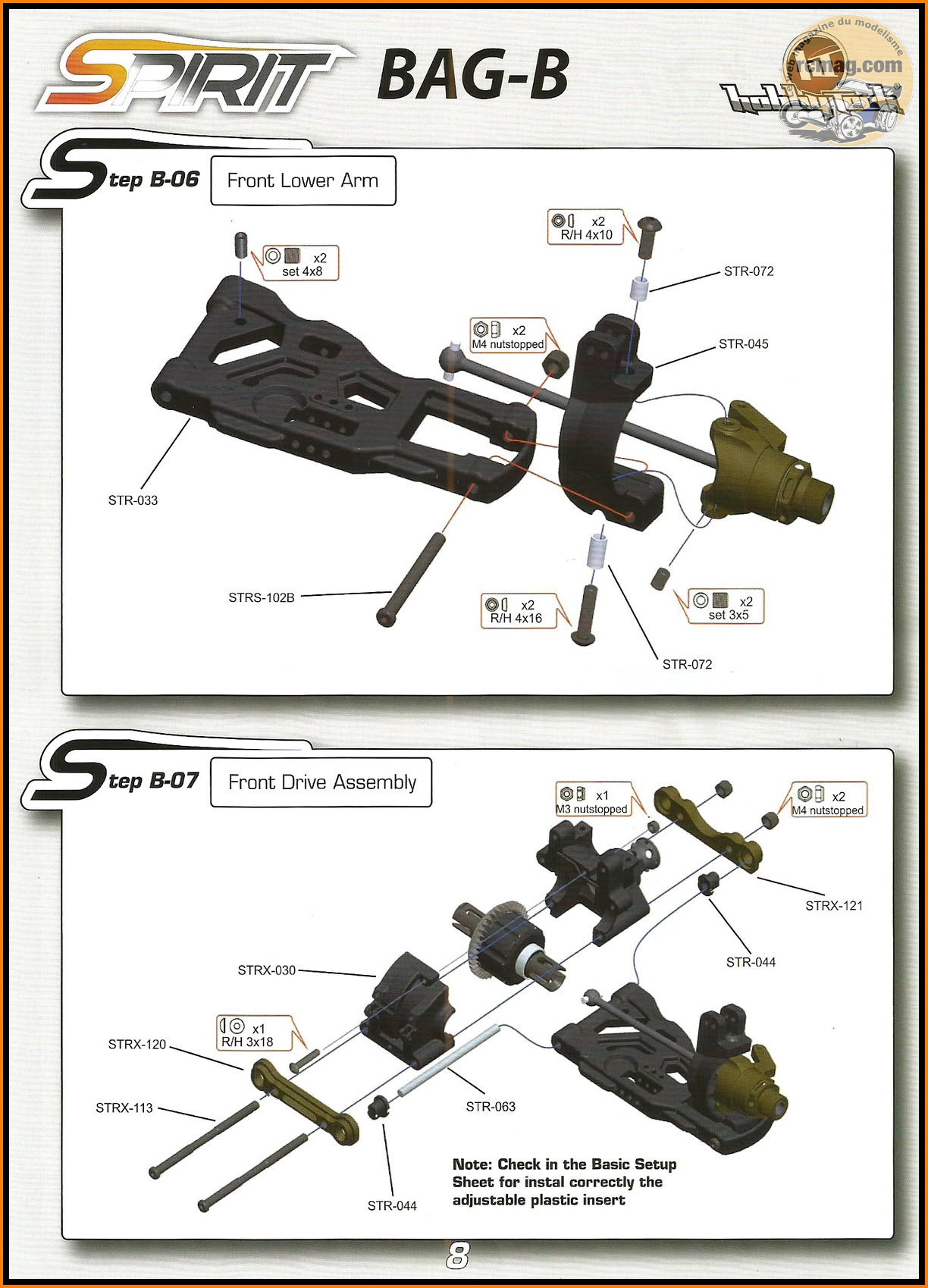

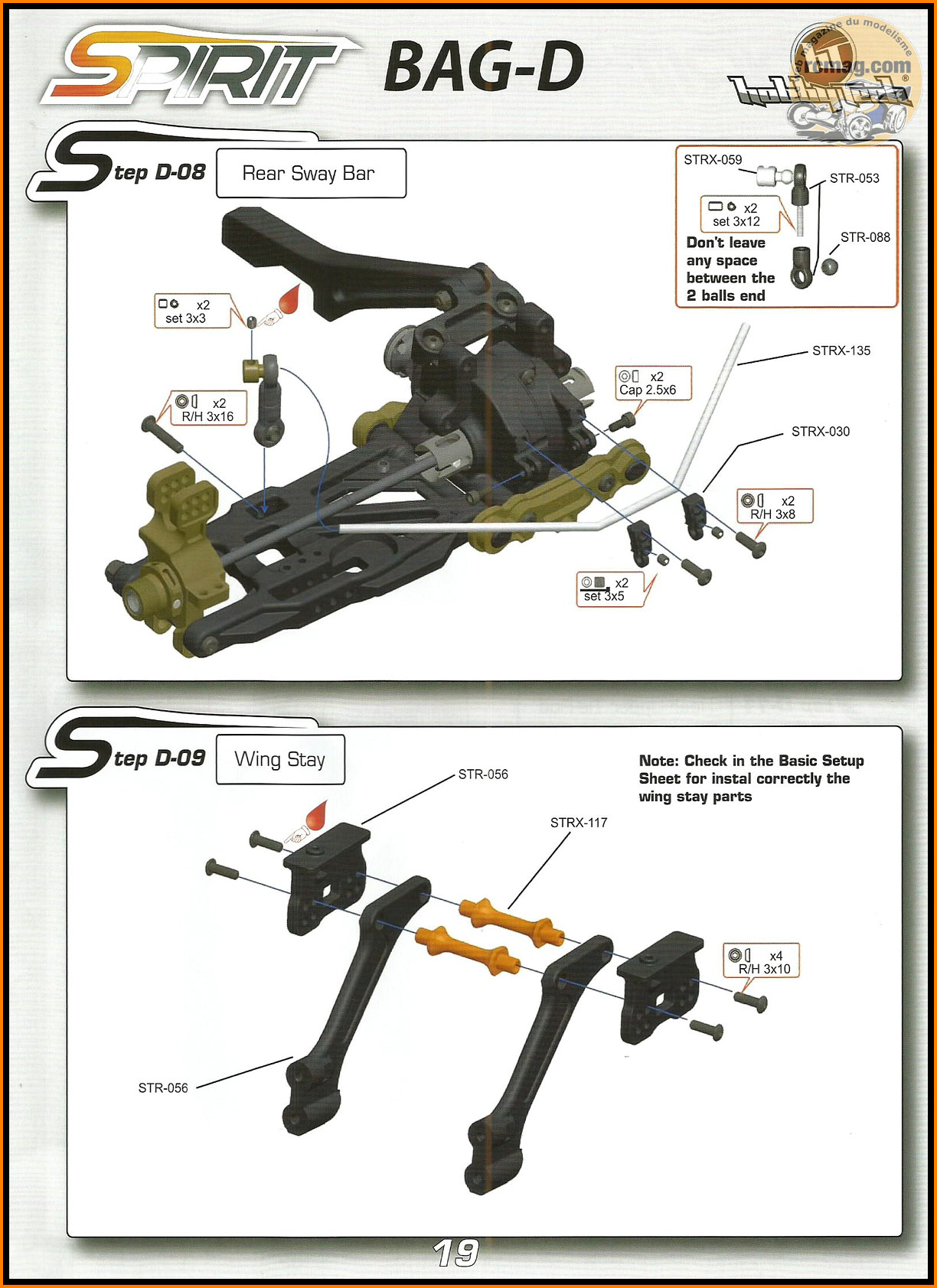

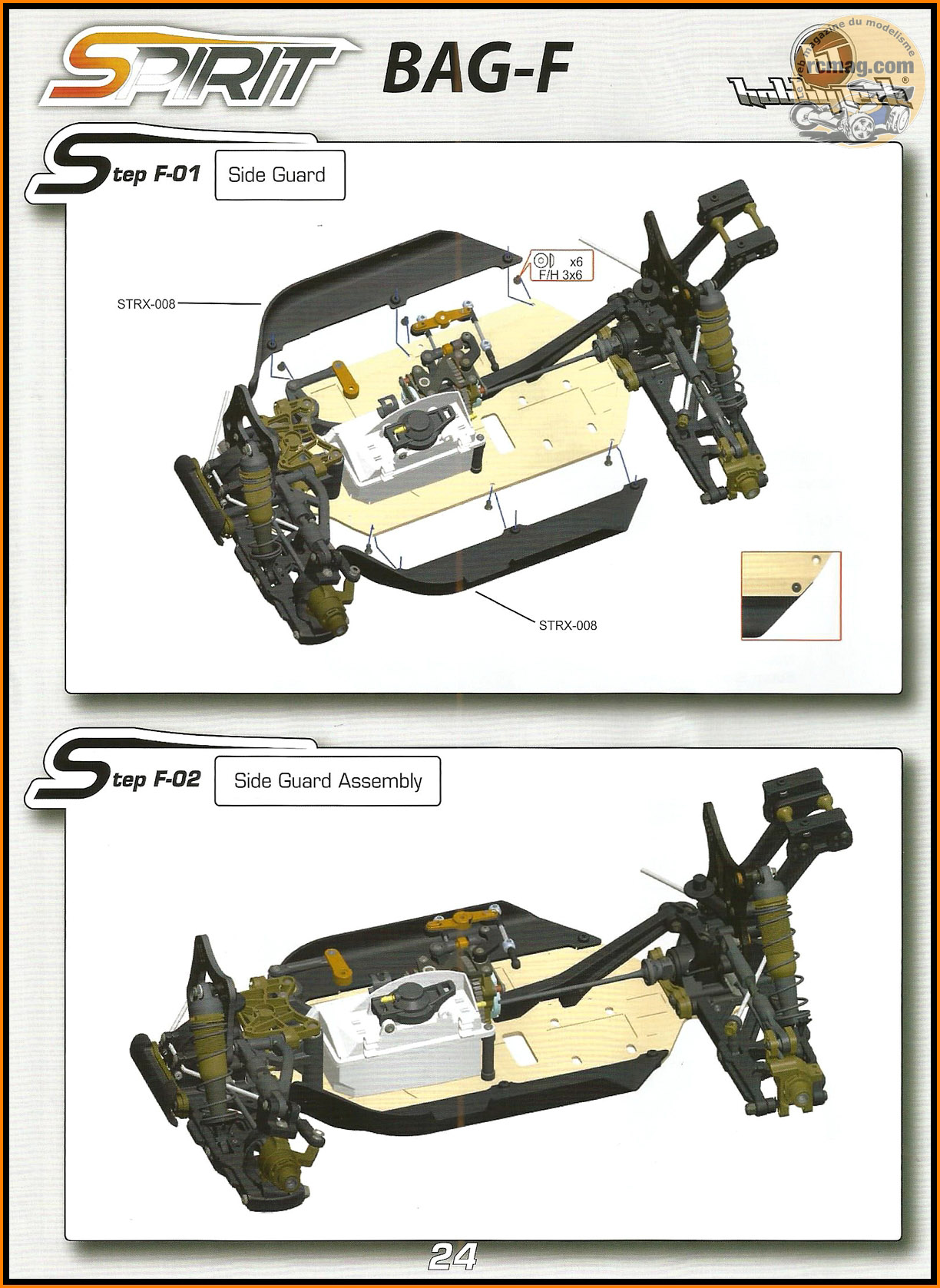

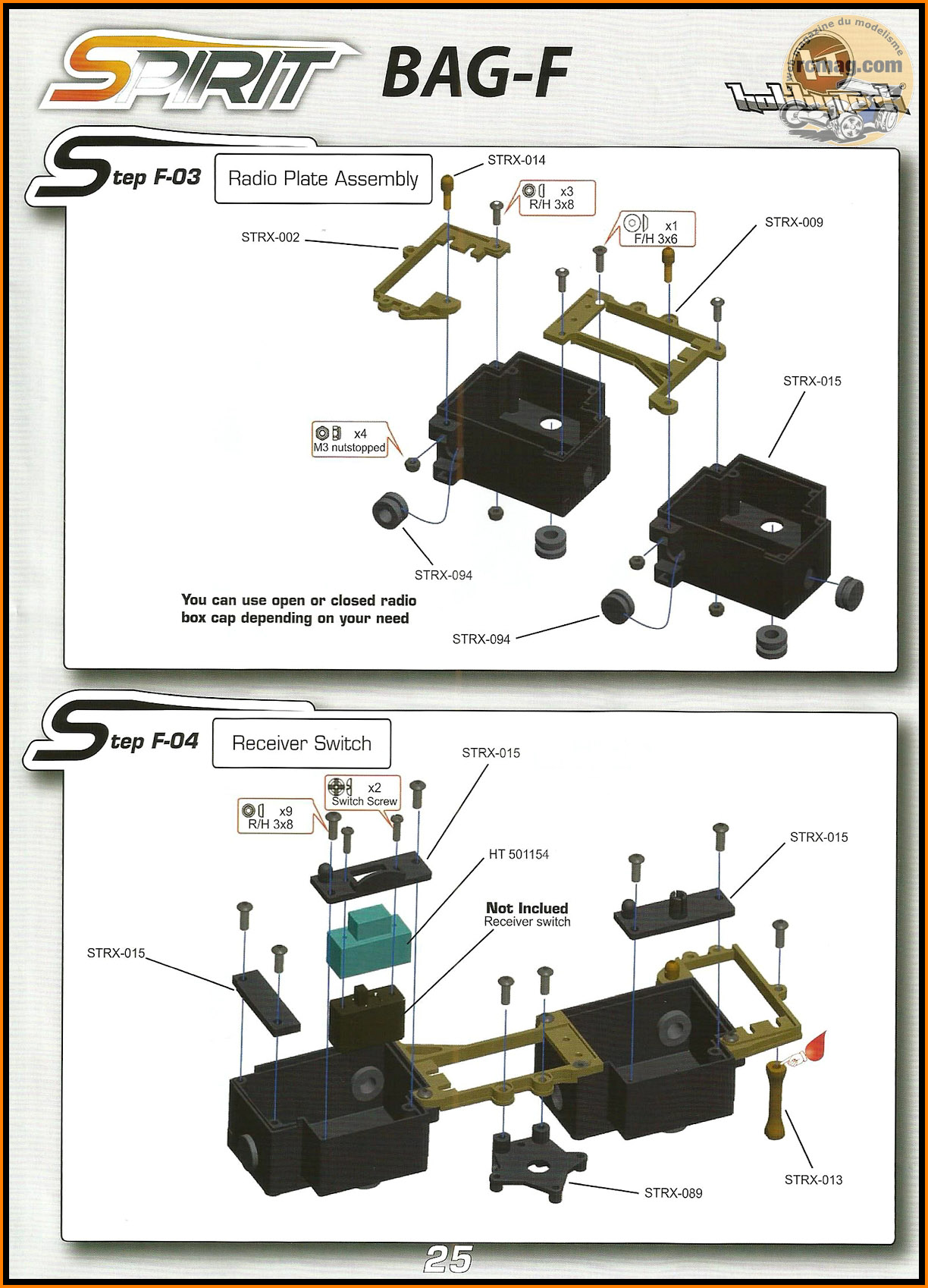

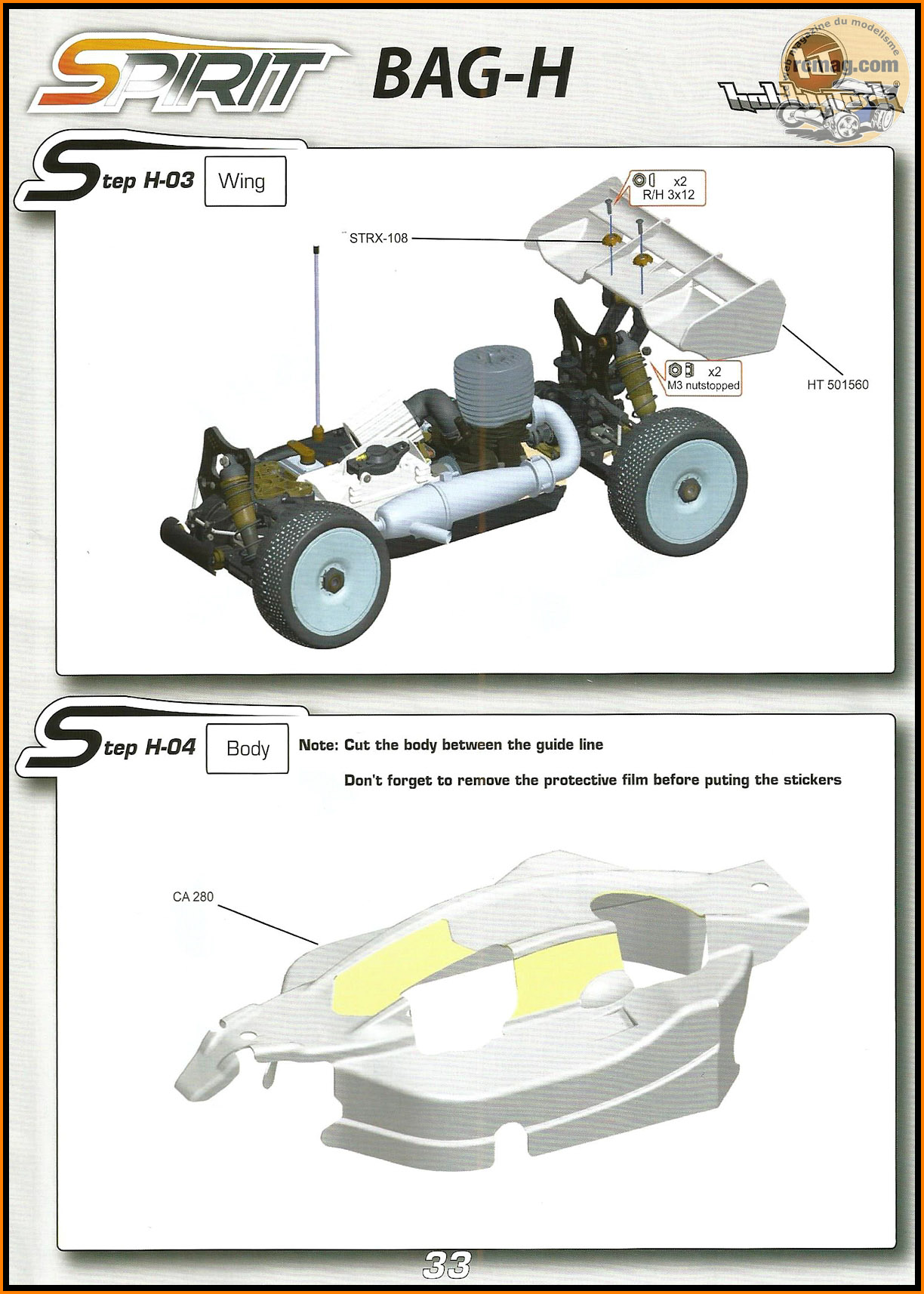

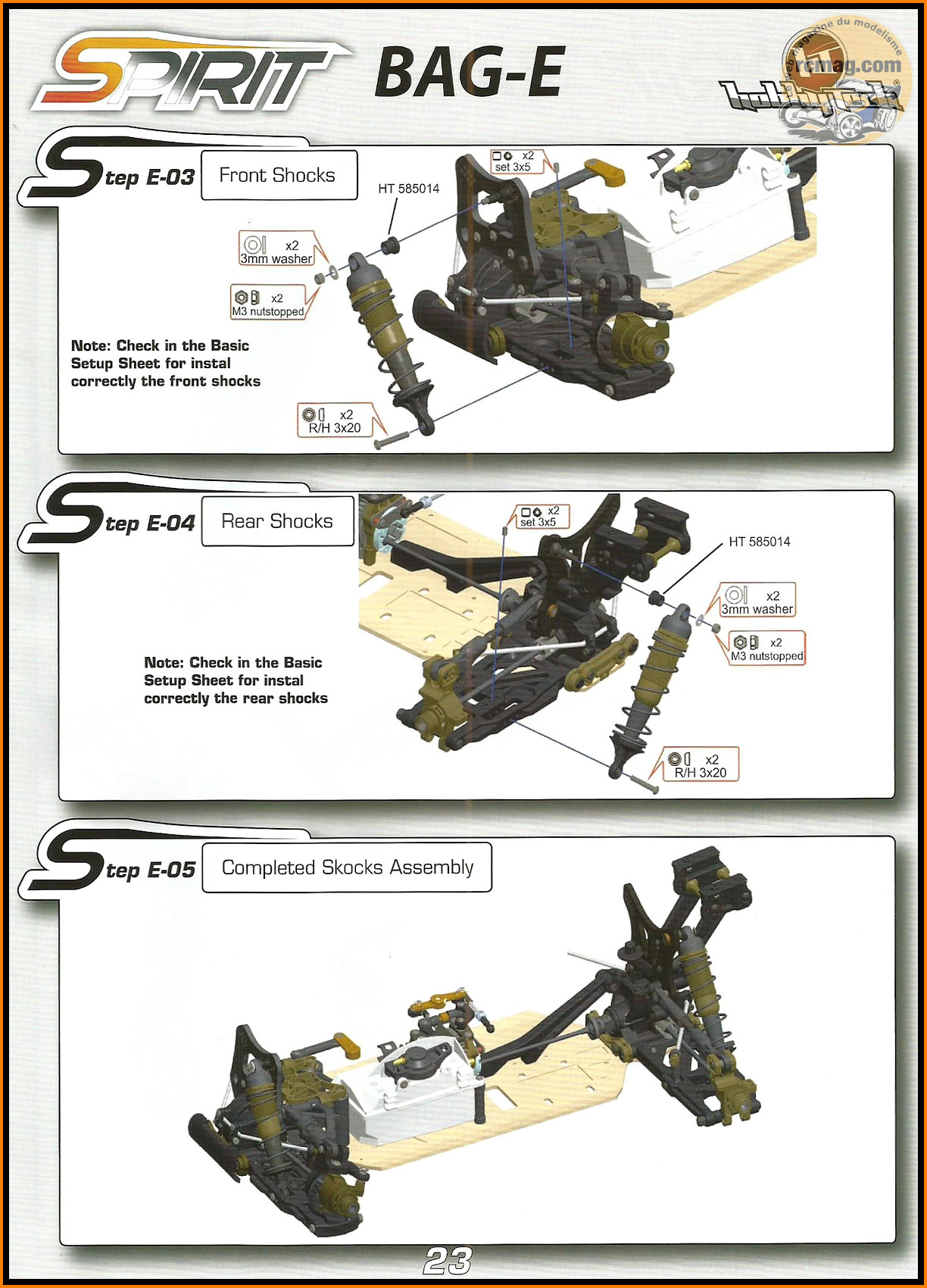

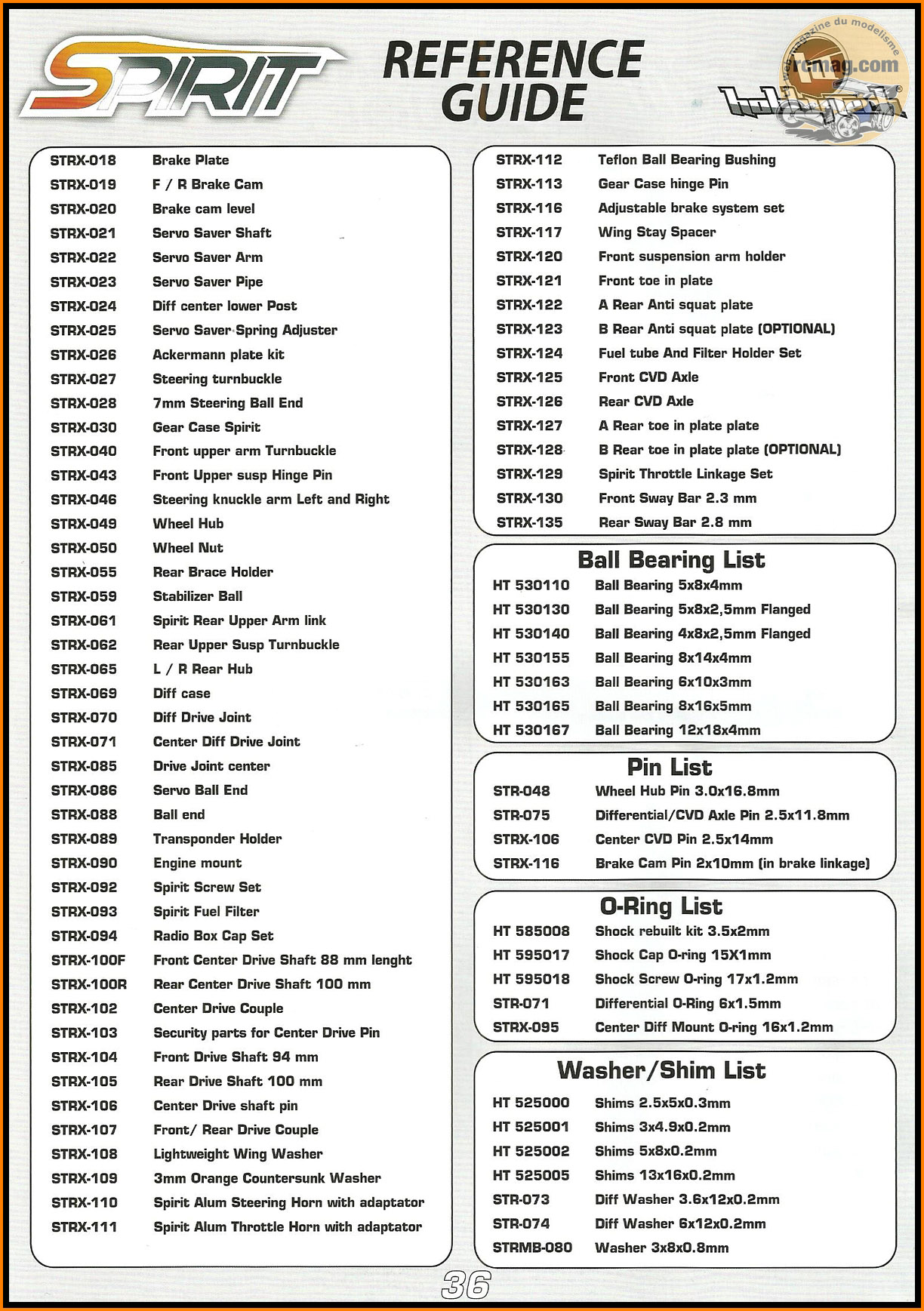

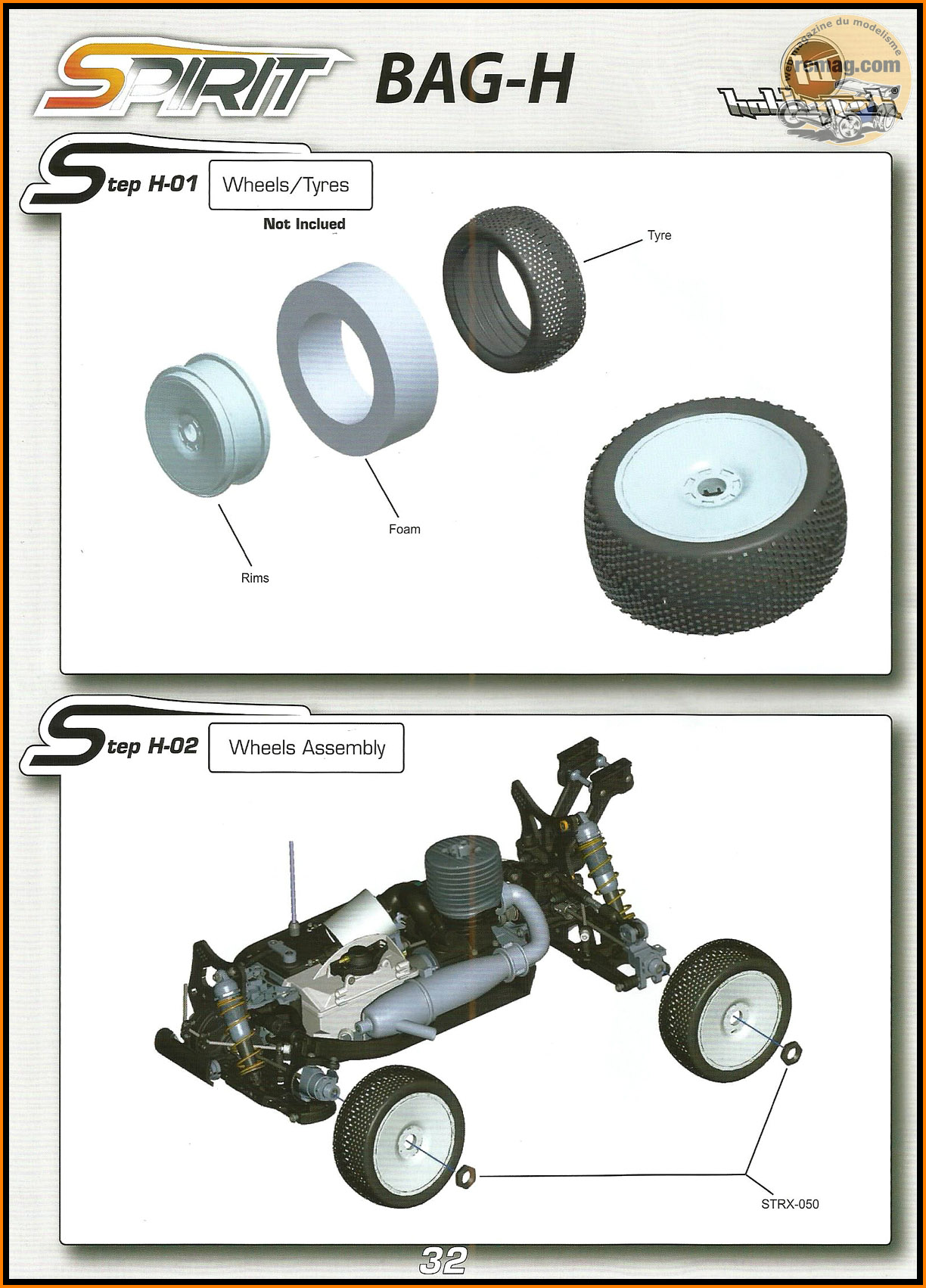

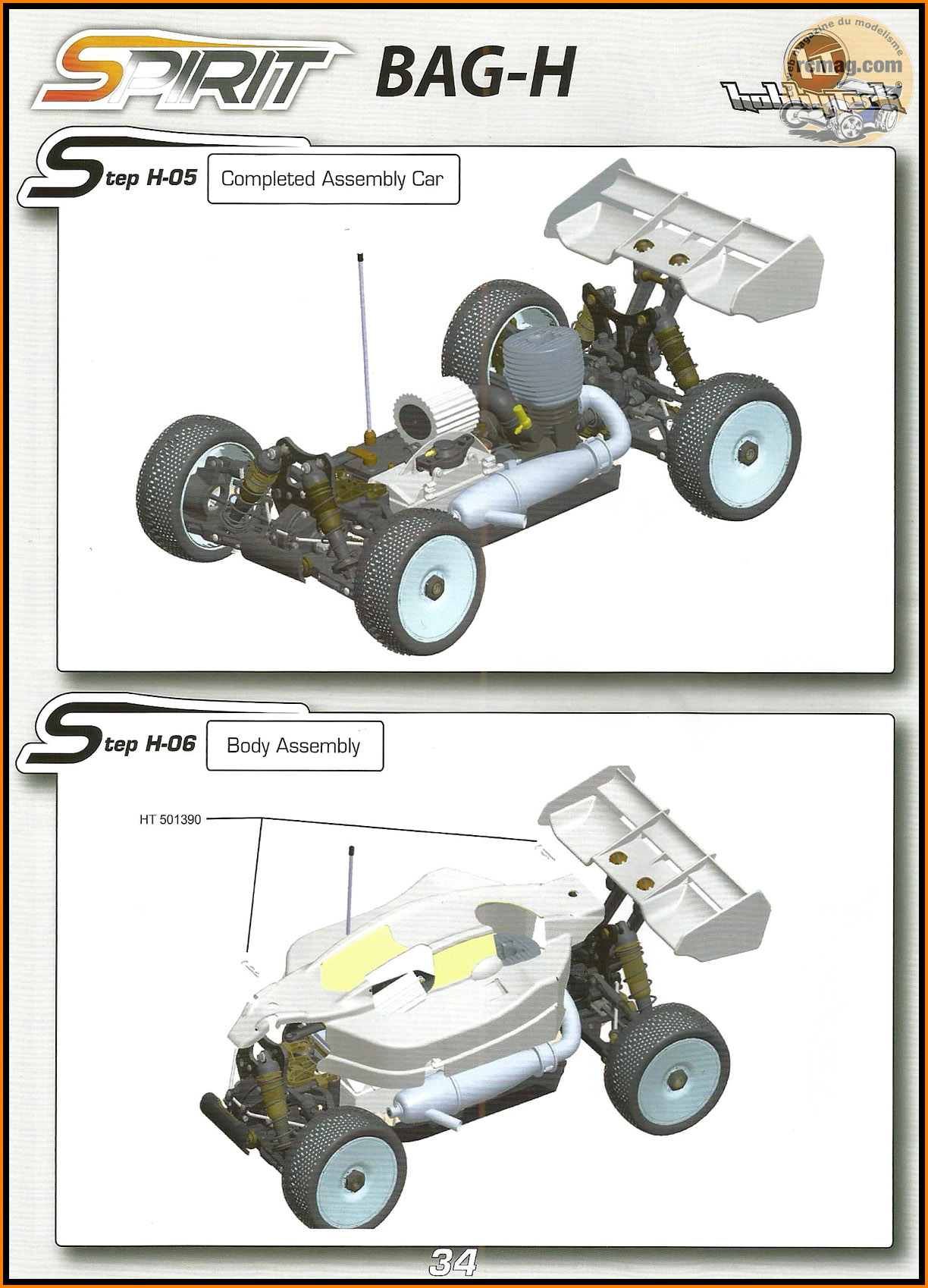

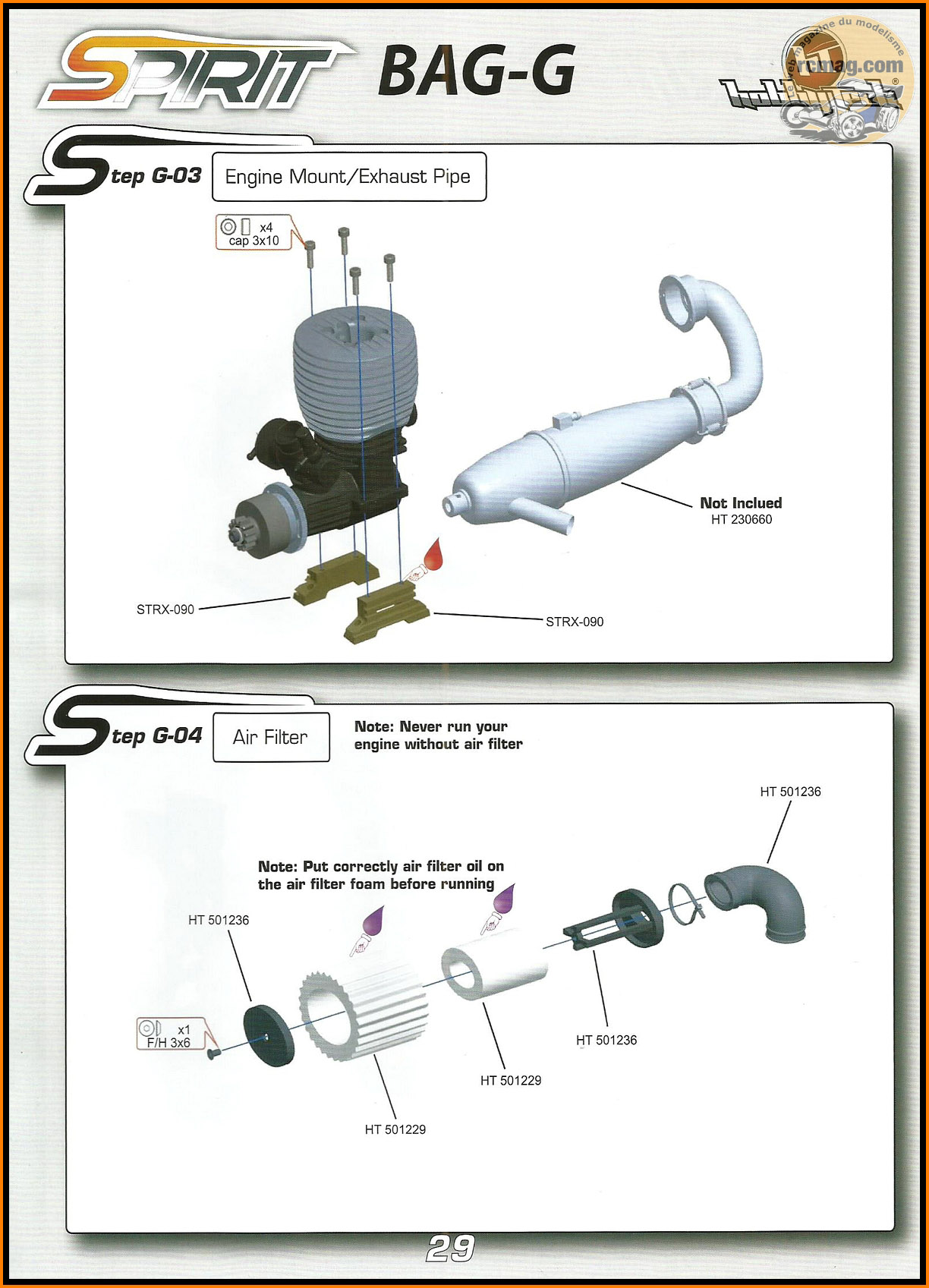

La notice en anglais qui correspond à la version précédente ( train avant avec étriers ).

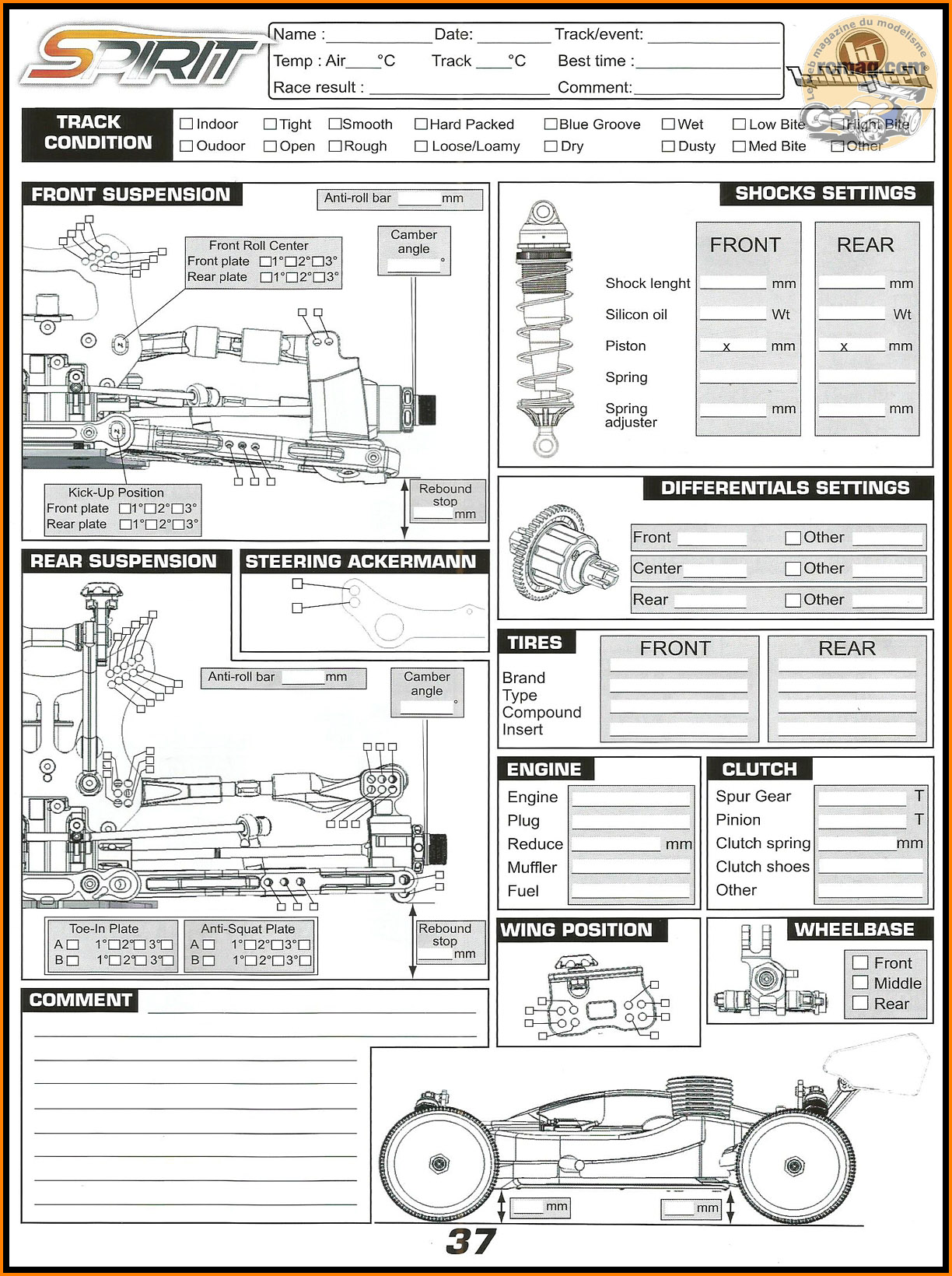

Une fiche de réglages vierge.

Une fiche de réglages de base.

On attaque le montage .....

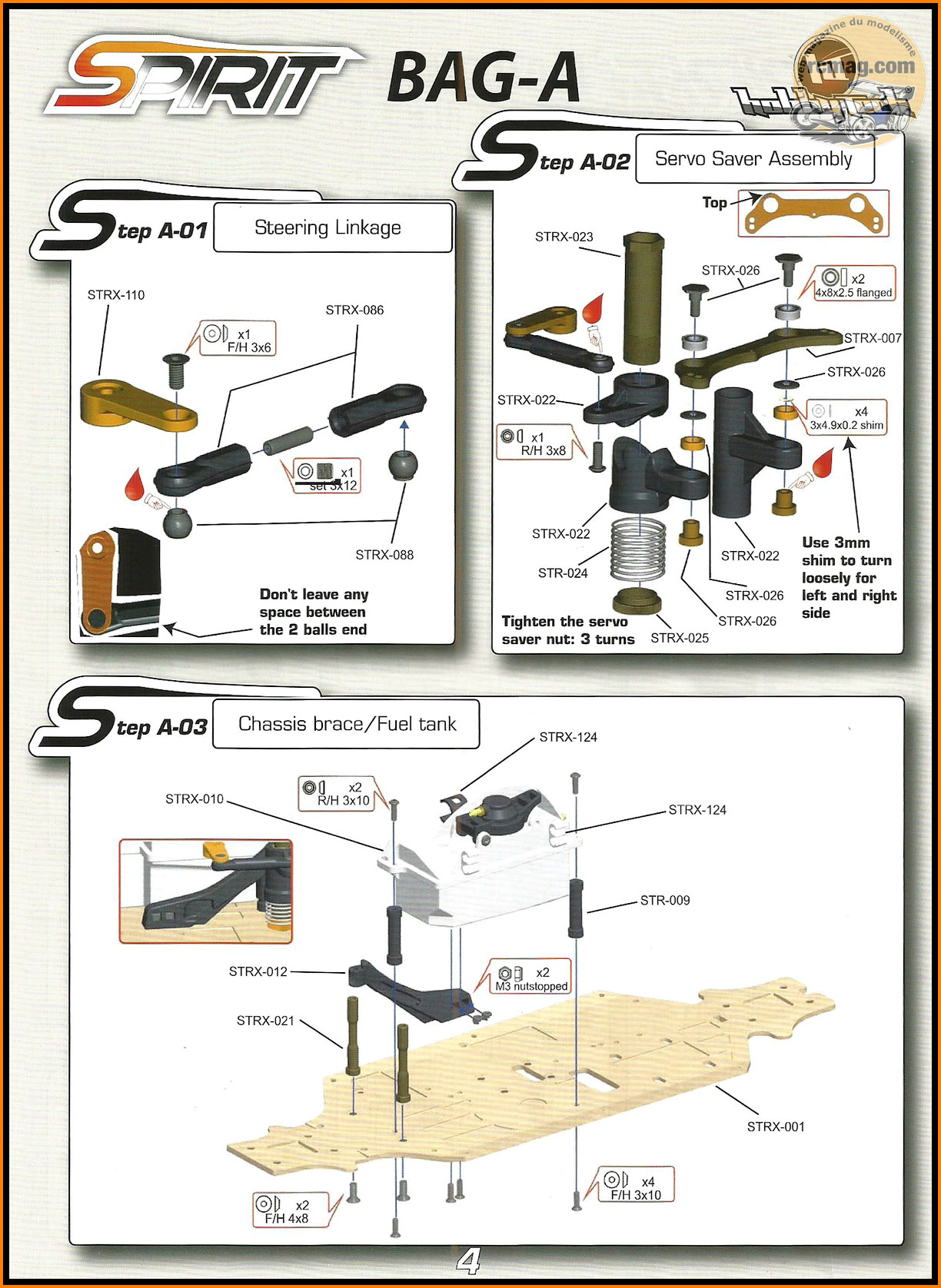

A01 - Montage de la commande de direction.

Les pièces nécessaires au montage de la commande de direction.
Comme sur de nombreux points il y a des évolutions par rapport à la notice ( ancienne version ).

Pour info les chapes sont dans le sache F et les rotules ont un diamètre de 5,95mm.

D'origine on retrouve un palonnier de direction en alu avec des inserts pour l'adapter a toutes les marques de servo.

La commande de direction montée sur le palonnier alu.

A02 - Montage du système de direction.

Une rectification de la notice pour indiquer la présence d'un joint torique sur la molette de réglage.

Les pièces nécessaires au montage du système de direction.

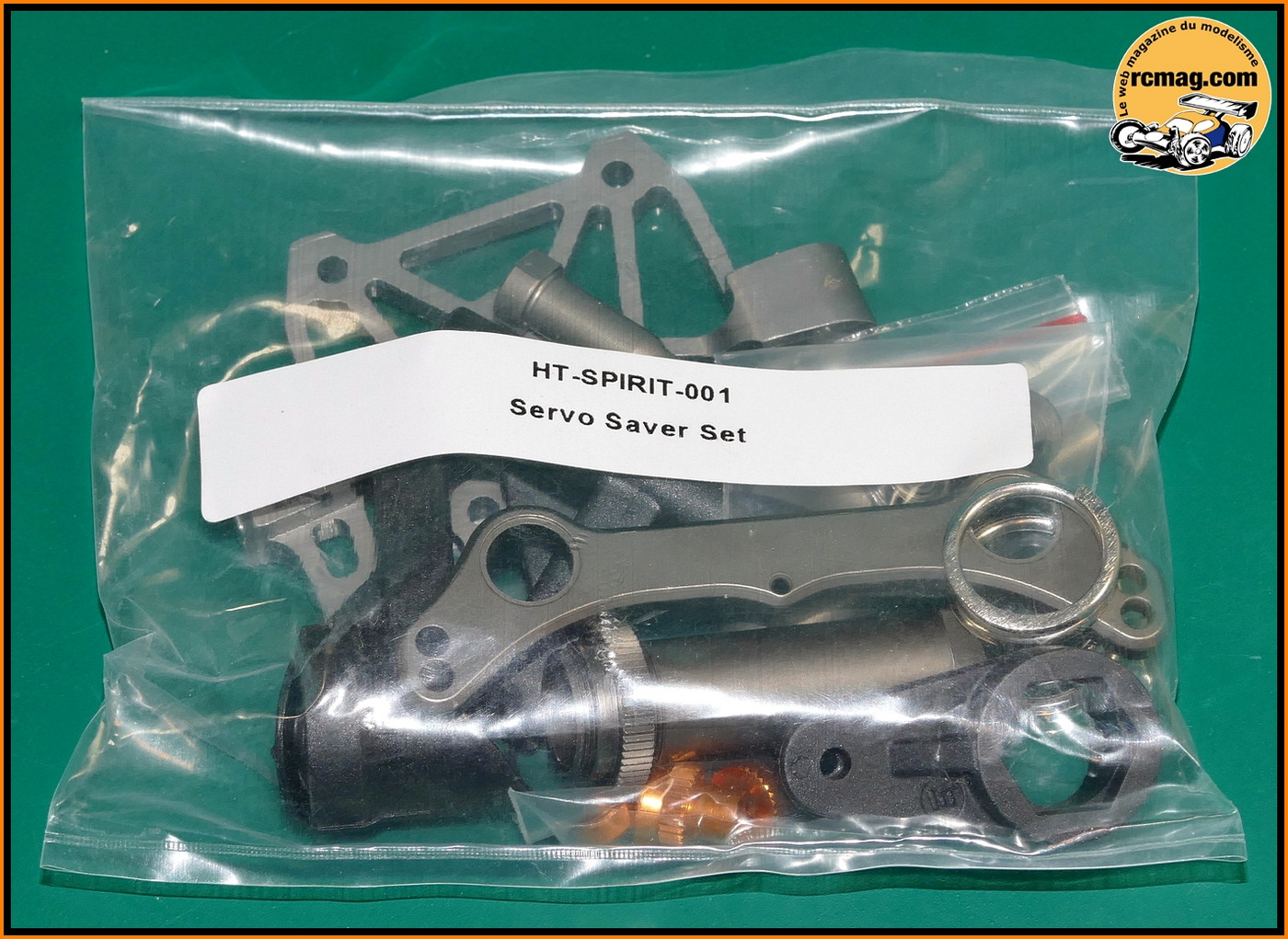

Les pièces nécessaires au montage de la partie sauve servo.

Le moyeu du sauve servo avec une molette de réglage freinée par un joint torique.

Montage des pièces plastique sur le moyeu.

A noter la présence d'une rondelle de guidage pour le ressort qui n'est pas indiquée sur la notice.

Pour le montage de la molette, pensez a lubrifier le joint torique.

La barre de direction avec 2 possibilités d'ancrage pour les biellettes.

Bon point, elle est guidée par 2 roulements 4x8x2,5 épaulés.

Mise en place des inserts qui bénéficient d'une empreinte CHC qui facilite le montage et démontage.

Montage des roulements sur la barre de direction.

Montage de la barre avec du frein filet medium.

Le système de direction assemblé.

A03 - Montage du réservoir sur le châssis.

Le châssis de 3,10mm d'un poids de 292gr et d'une largeur maxi de 134mm.

Les emplacements des pièces sont fraisés comme sur cet exemple avec les paliers centraux ou les supports de réservoir.
Si le rabaissement des masses est symbolique, cela facilite le guidage et le montage des pièces.

On retrouve plus classiquement ces fraisages au niveau des axes de direction.

Les axes de direction en alliage avec leurs roulements 6x10x3.
2gr pièce, diamètre 6mm pour une hauteur totale de 42,90mm.

Bon point, les méplats pour une clé plate de 7.

Montage des axes au frein filet.

Le renfort de châssis avant une fixation décentrée.

Montage du renfort sur le châssis.

Montage des supports de réservoir sur le châssis.

Les supports pour le réservoir et les fixations pour les durites et le filtre à carburant.

Le réservoir.

Montage des fixations pour les durites et le filtre à carburant.
Comme la voiture n'est pas à moi j'ai juste emboité les fixations. A voir à l'usage s'il n'est pas préférable de les coller.

Montage du réservoir sur le châssis.

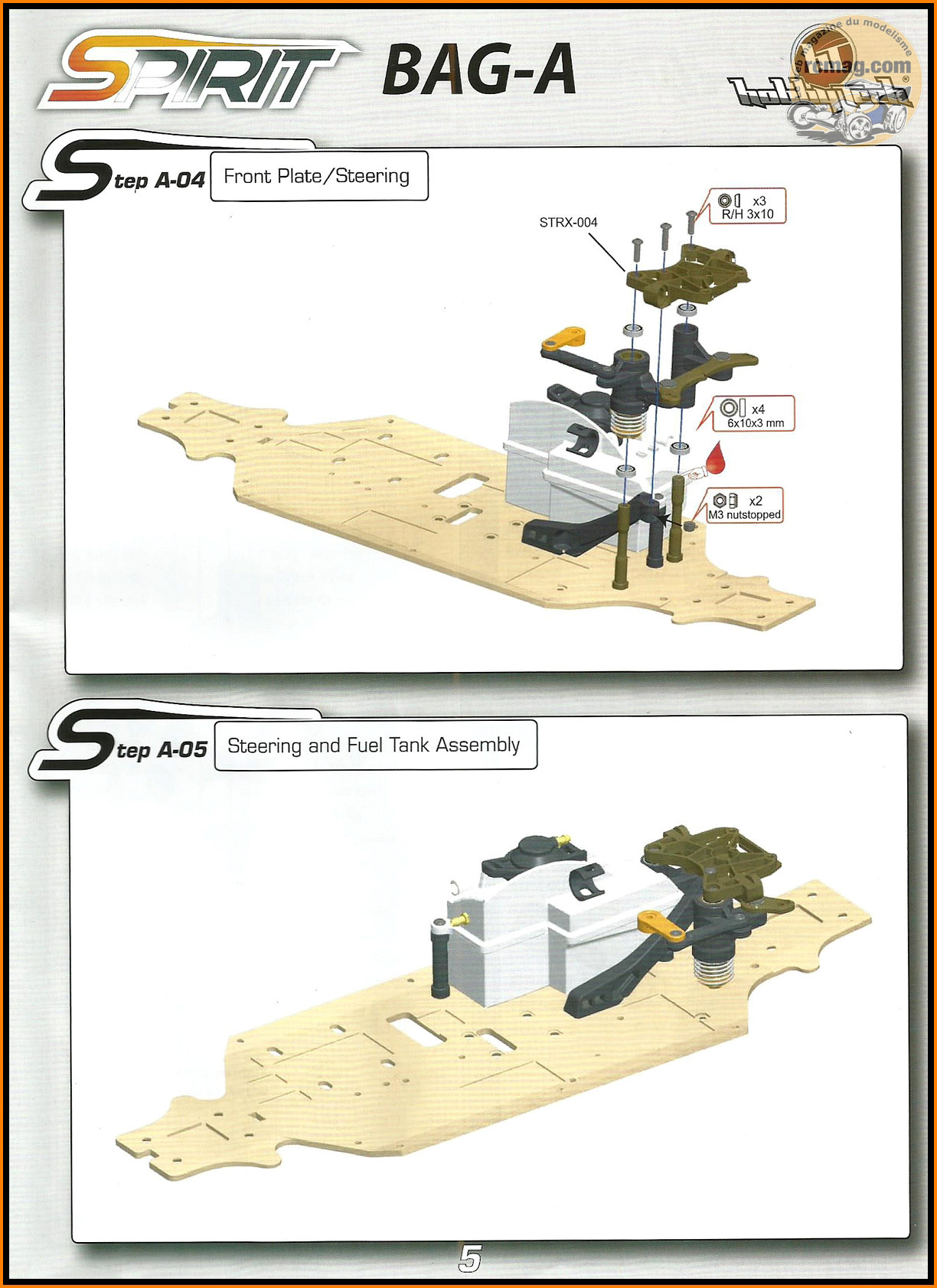

A04 - Montage de la commande de direction sur le châssis.

Un aditif de la notice pour la vis de fixation du renfort avant.
A noter que 3x12 me semble trop court, j'ai mis une vis de 3x15.

La platine de sauve servo en alu.

Montage de la commande de direction sur le châssis.

J'ai monté la platine comme indiqué sur la notice mais j'ai préféré par la suite la monter directement sur le train avant.

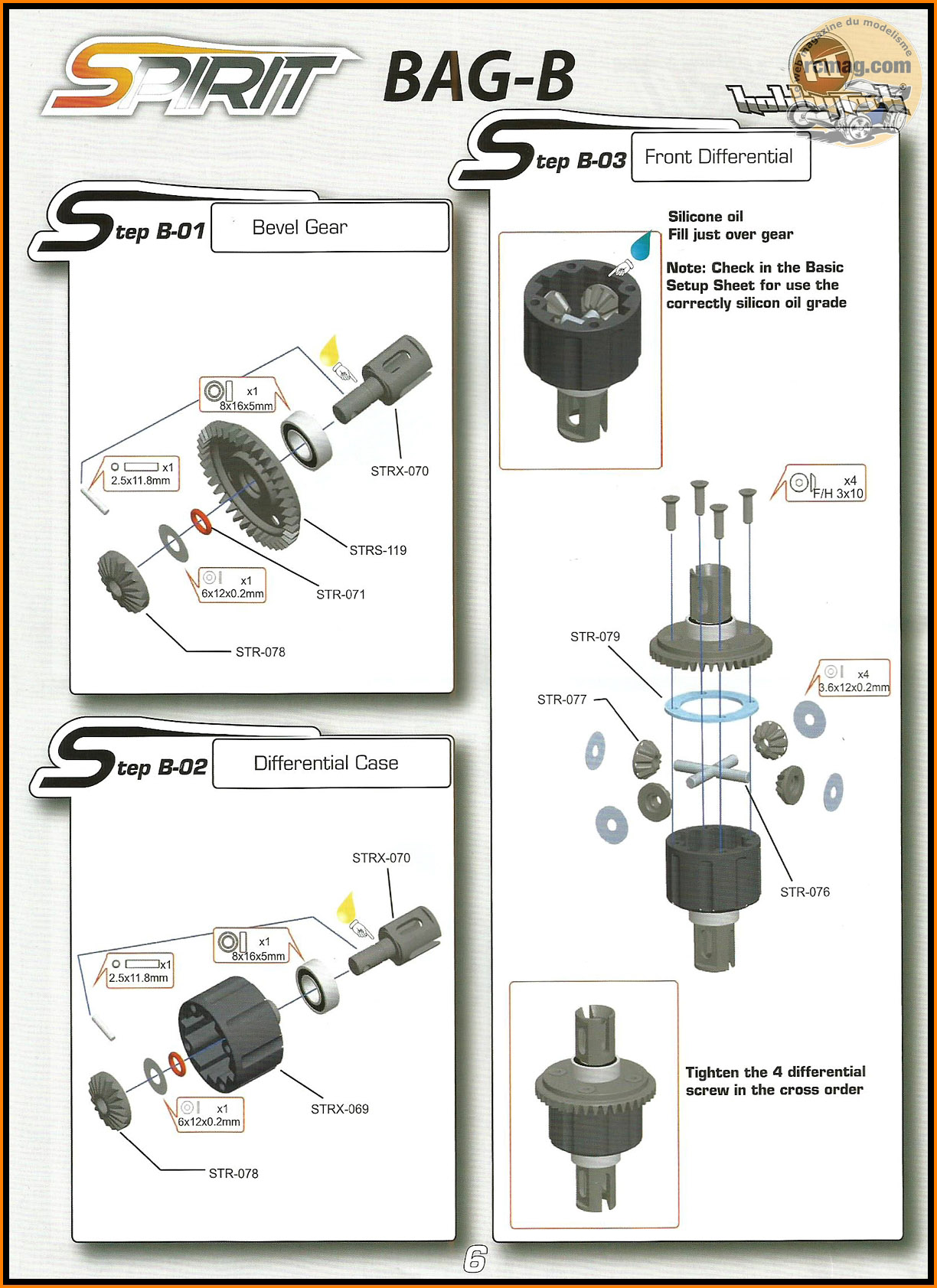

B01 - Montage du différentiel avant.

Les pièces nécessaires au montage du différentiel avant.

Le corps de différentiel avant ( tous identiques ) d'un poids de 10gr pièce pour un diamètre de 29,8mm.

La couronne conique en acier à denture hélicoïdale. Elle a 43 dents pour un diamètre de 38,5mm et un poids de 25gr.

Le joint "cartonné" qui semble suffisamment épai et résistant ( 0,6/10 ).

Les noix pour le différentiel avant qui sont spécifiques d'un poids de 11gr pièce avec des axes de 6mm.

Les 8 roulements 8x16x5. Avantage c'est classique, solide et pas trop chère.
Les joints torique, les goupilles 2,5x11,8 les rondelles 3,6x12x0,2 et 6x12x0,2.

Les planétaires moulés en acier ( diamètre 17,8mm et épaisseur de 4,55mm ) et les satellites ( diamètre 12mm et épaisseur de 4,80mm ).
Les axes pour les satellites d'un diamètre de 3,5mm pour une longueur de 26,85mm.

Montage coté couronne acier.
Faut bien sure pensez a bien lubrifier ou graisser le montage.

Montage coté corps de différentiel.

Le différentiel avant assemblé d'un poids de 90gr pour une longueur totale de 71,33mm.

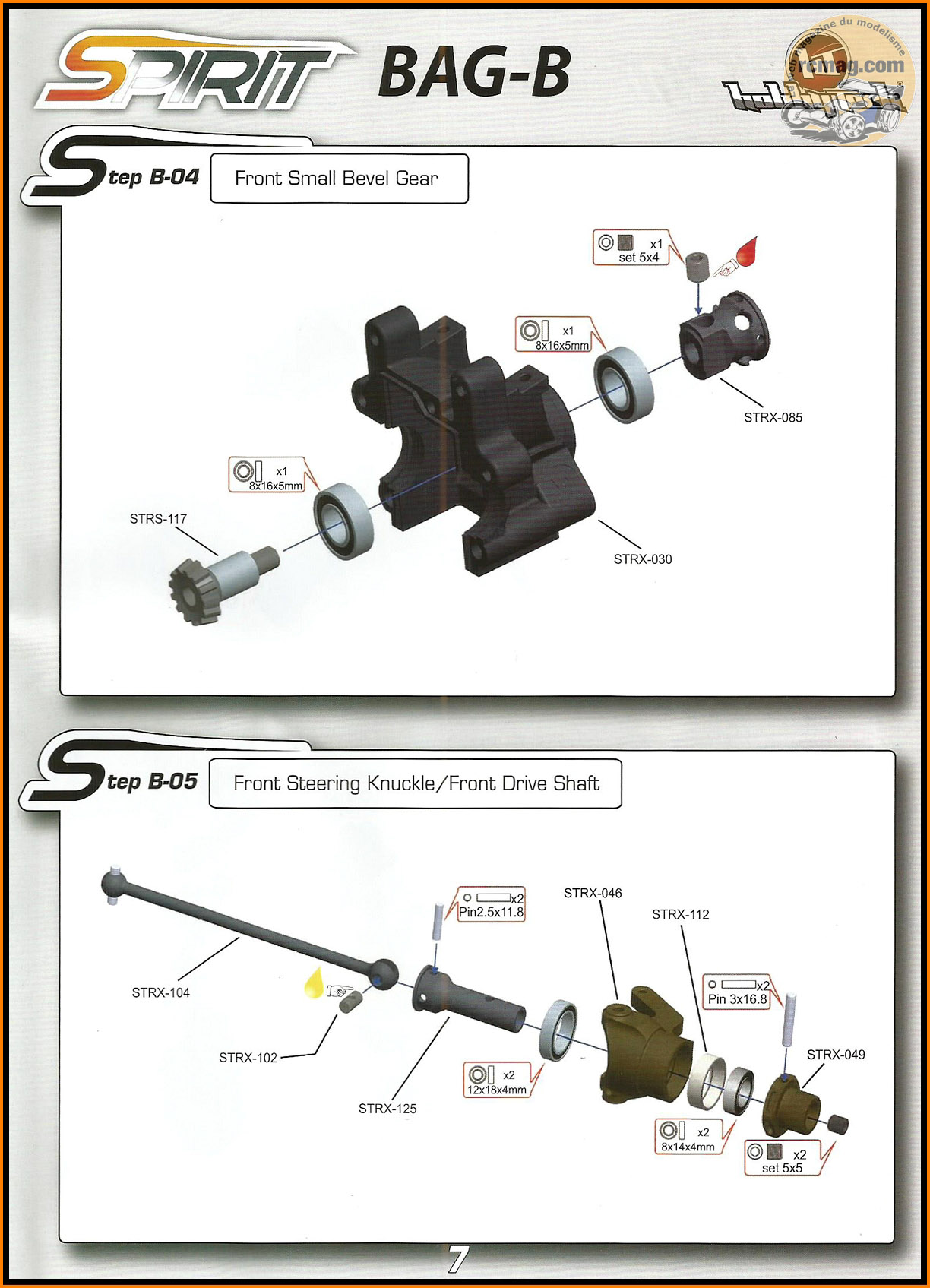

B04 - Montage du pignon de couple conique sur la cellule.

Les pièces nécessaires au montage du pignon de couple conique sur la cellule.

Une cellule classique au niveau du logement des roulements du pignon de couple conique.
De bons gros roulements 8x16x5 qui ont l'avantage d'être fiables et faciles à trouver.
A noter qu'il n'y a qu'un sens de montage pour le différentiel et les emplacements pour les nylstop.

Les roulements 8x16x5 avec le pignon 13 dents avec un axe réduit à 5mm pour la noix de cardan.
La noix est bien retravaillée pour gagner du poids avec 2 possibilités pour la goupille du cardan.

Mise en place des roulements qui rentrent suffisamment dur dans leurs logements même si le roulement interne est un peu plus libre.

Montage du pignon et de la noix de cardan.

B05 - Montage du train avant ( avec les aditifs à la notice ).

Les nouvelles fusées pour le train avant sur rotules.

Les roulements 8x14x4 avec leurs bagues souples de 16mm.

Les roulements rentrent bien durs dans leurs logements et l'alignement est parfait.

Les bras de direction en alu de 3mm.

Montage des bras de direction sur les fusées.

Le cardans avant ( 54gr les 2 ).

Montage des cardans sur les fusées.

Les rotules des fusées en acier d'un diamètre de 13,90mm ( 50gr le 4 ).
Les noires qui sont pour les triangles inferieur ont une longueur de 33,58mm.
Les supérieurs ont une longueur de 31,14mm.

Les écrous de fusées en alu d'un diamètre de 15mm avec les rondelle cuvette en plastique.

Les moyeux de roues "light" au pas de 100.

Les écrous borgnes eux aussi en version "light".

Les rotules et moyeux montés sur les fusées.
Pour le montage des bouchons qui est assez sportif il faut prévoir des clés CHC de 3 et 5.

Mise en place du différentiel dans la cellule.

Fermeture de la cellule avec une unique vis et un nylstop.

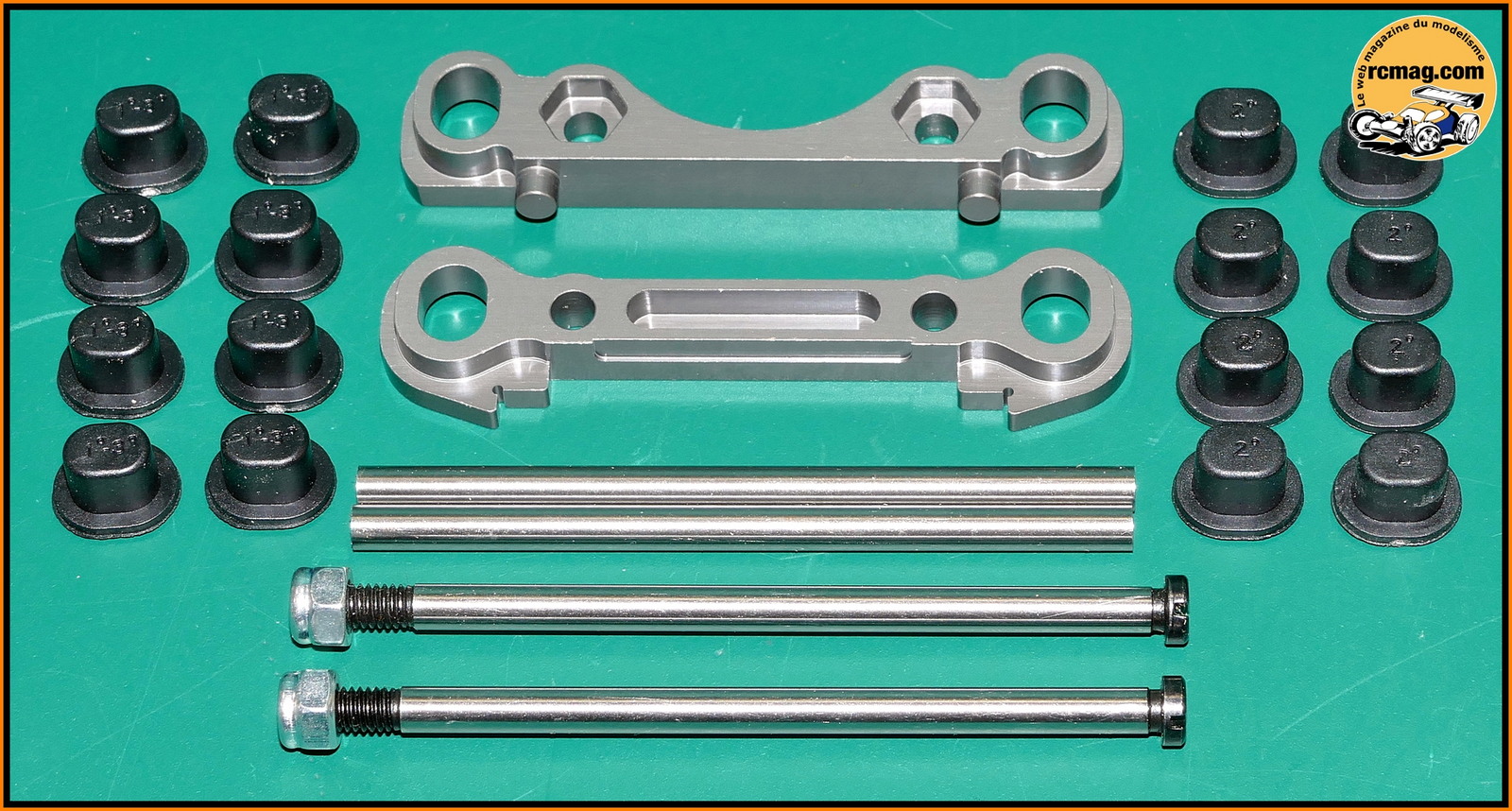

Les cales de triangulation, les inserts, les axes 4x68 et les vis de cellule 4x75,6mm.

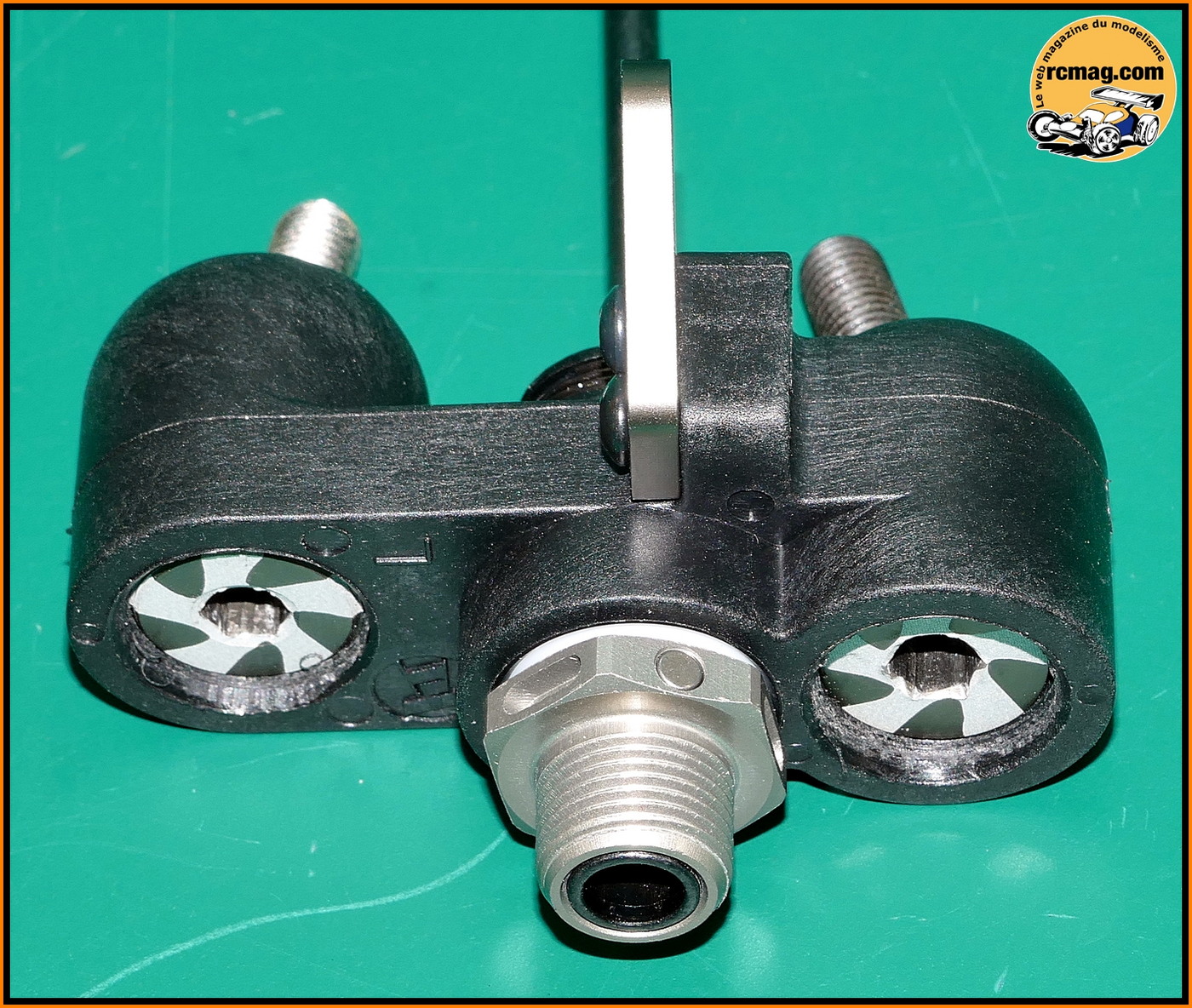

Tous les inserts livrés avec le train avant.

Les cales de triangulation avec des pions de centrage et des empreintes pour accueillir des nylstop.

Petite originalité, ces vis 4x75,6mm qui assurent la fermeture de la cellule.

J'ai repercé les cales à 4mm car les vis rentraient trop dur d'origine ( surépaisseur de l'anodisation ? ).

Sur cette photo on peut voir le montage avec la vis qui traverse toute la cellule.

Les triangles avant qui sont symétriques avec 2 possibilités d'ancrages pour les amortisseurs.

D'origine les axes rentrent trop dur, j'ai repercé à 4,1mm.

Montage des triangles inferieur terminé.

Les pièces nécessaires au montage du support d'amortisseurs avant.

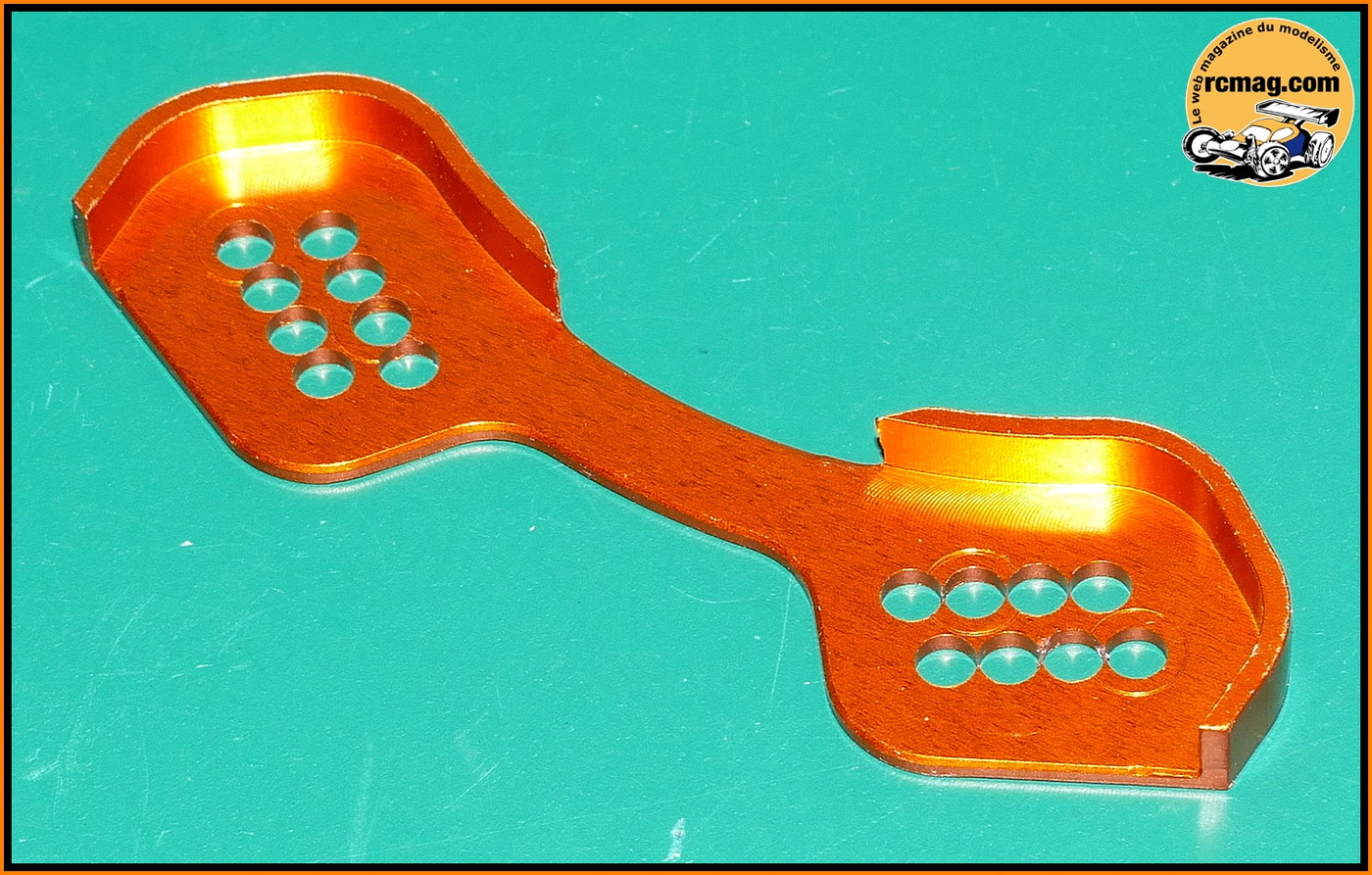

Le support d'amortisseurs avant en carbone d'une épaisseur de 4mm pour un poids de 15gr.
On retrouve 8 possibilités d'ancrages pour les amortisseurs.

Bon point, cette protection alu pour le support carbone ( 3gr ).

Les fixations d'amortisseurs en alu.

Le support de carrosserie avant.

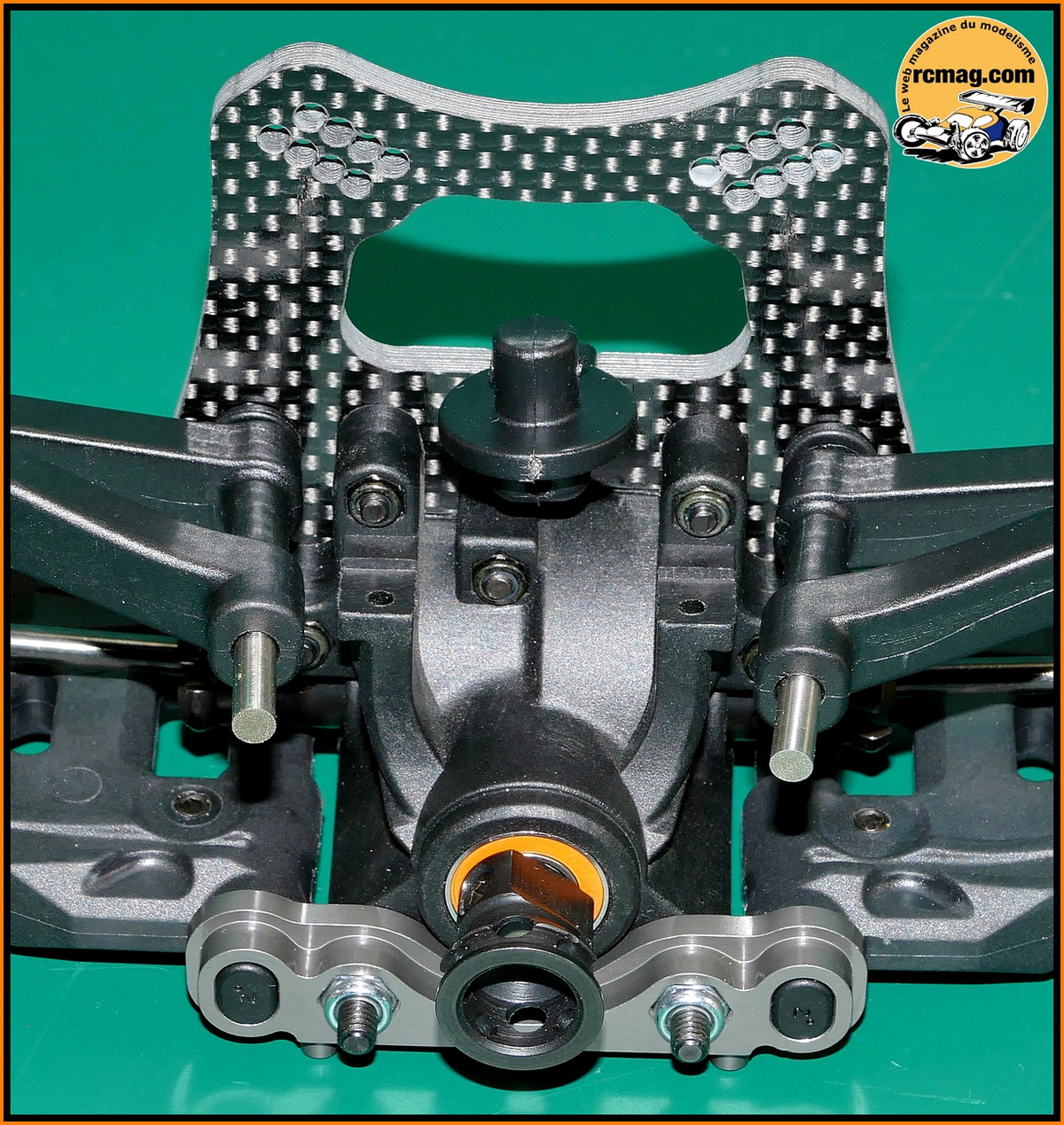

Montage du support d'amortisseurs sur le train avant.

Montage du support de carrosserie avant.

Les triangles supérieurs avant.

Les axes supérieurs avant 4x44,35mm.

Les cales pour le réglage de la chasse.

Mise en place des triangles supérieurs.

Montage de la platine de sauve servo ( voir étape A04 ).

Le cardan central avant.

2 "moyeux" sont livrés avec le cardan. Faut utiliser le plus court ( 8,60mm ).

Montage du cardan avec le "ressort" qui sécurise la goupille.

Montage des fixations d'amortisseurs et de la protection du support.

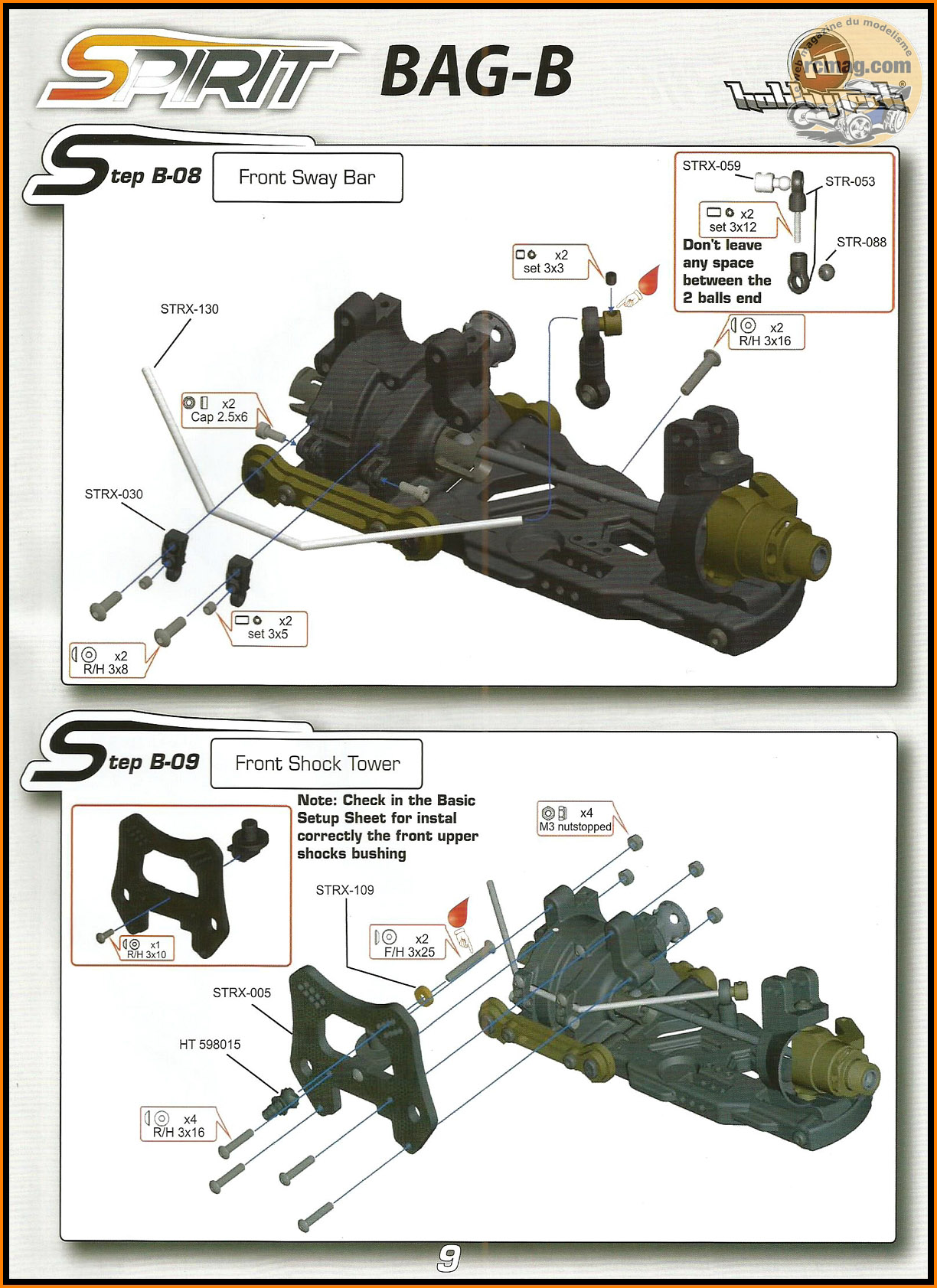

B08 - Montage de la barre anti roulis avant.

Les pièces nécessaires au montage de la barre anti roulis avant.

La barre d'origine est de 2,5mm. Mais avec le kit vous retrouvez 5 barres supplémentaires ! ( 2,1 - 2,2 - 2,3 _ 2, 4 et 2,5mm ).

Les fixations sont en alu.

Les rotules de 5,90mm sont en alu coté barre et en acier coté triangle.
C'est très libre d'origine, un peu trop même.

Avec cette fixation basculante, l'accès à la barre est facile.
J'ai mis un peu de frein filet sur les vis de réglages.

La barre anti roulis montées sur le train avant.
Par rapport à la notice j'ai inversé le sens de montage des biellettes et mis des vis un peu plus longues ( 2,5x8 a la place des 2,5x6 ).

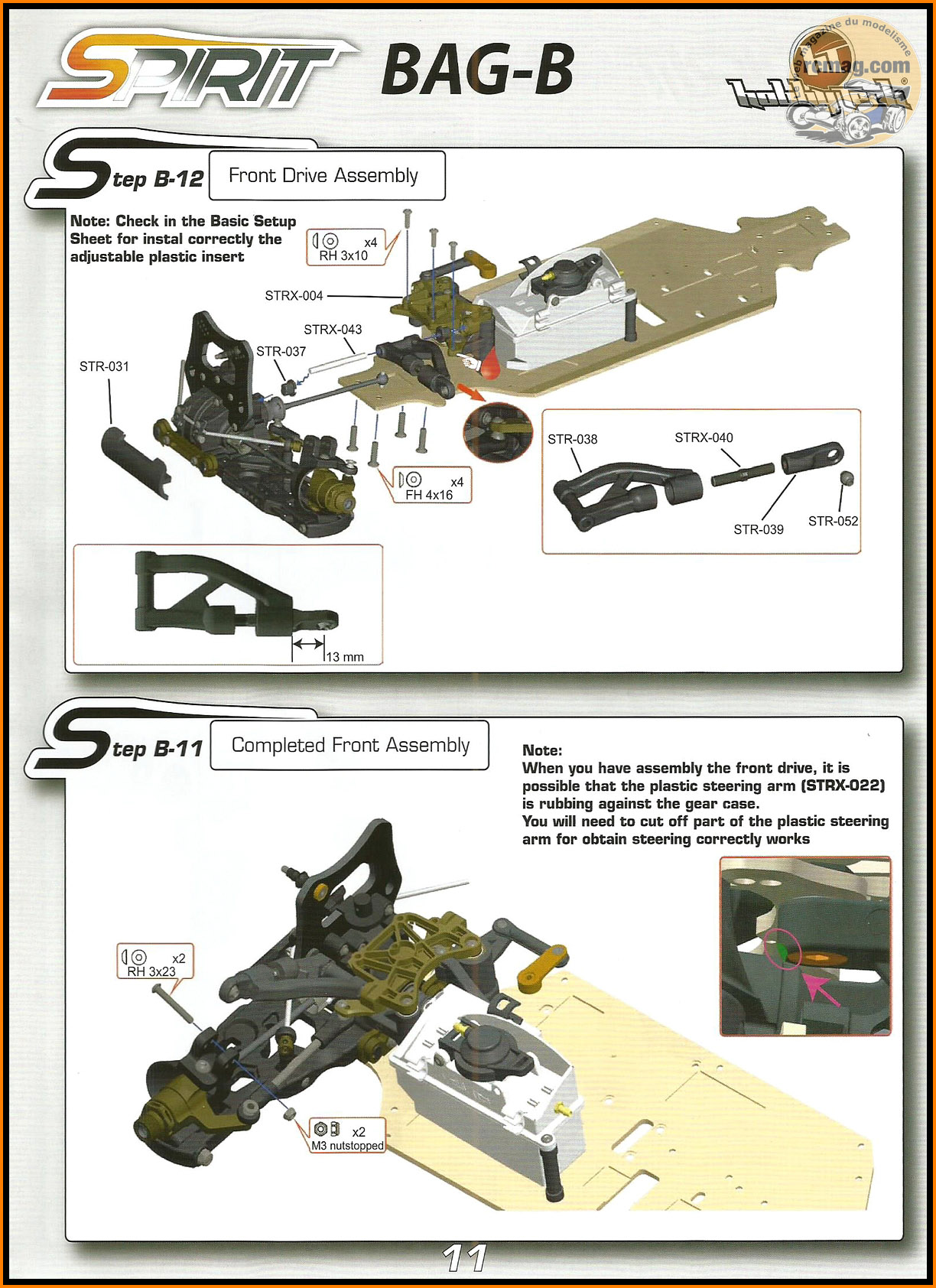

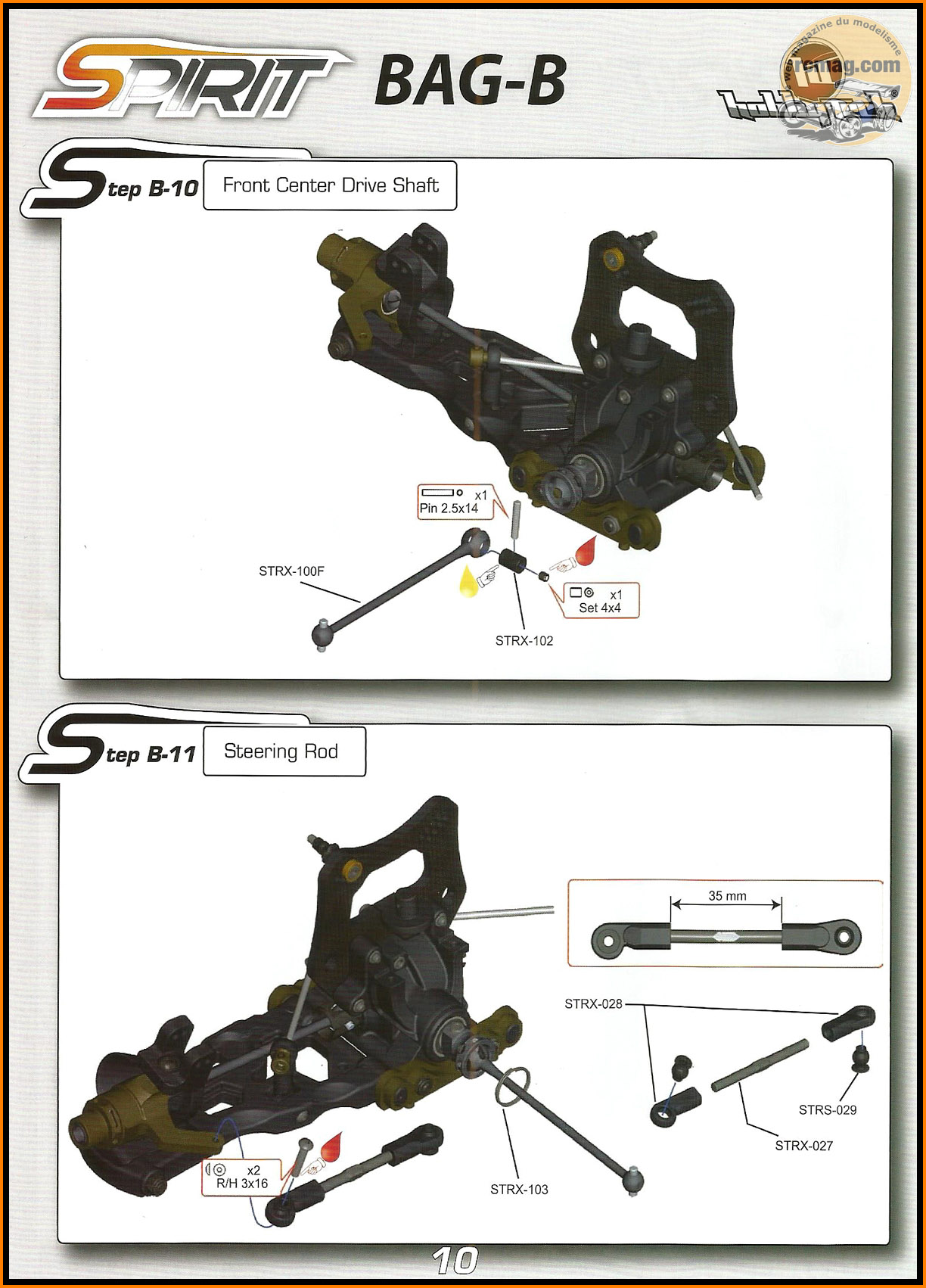

B11 - Montage des biellettes de direction.

Les pièces nécessaires au montage des biellettes de direction.
On retrouve des rotules de 6,95mm et des pas inversés 4x58mm manipulable avec une clé de 4mm.

Les biellettes de direction montées sur le train avant.

B12 - Montage du train avant sur le châssis.

Le pare choc avant.

Le train avant monté sur le châssis.

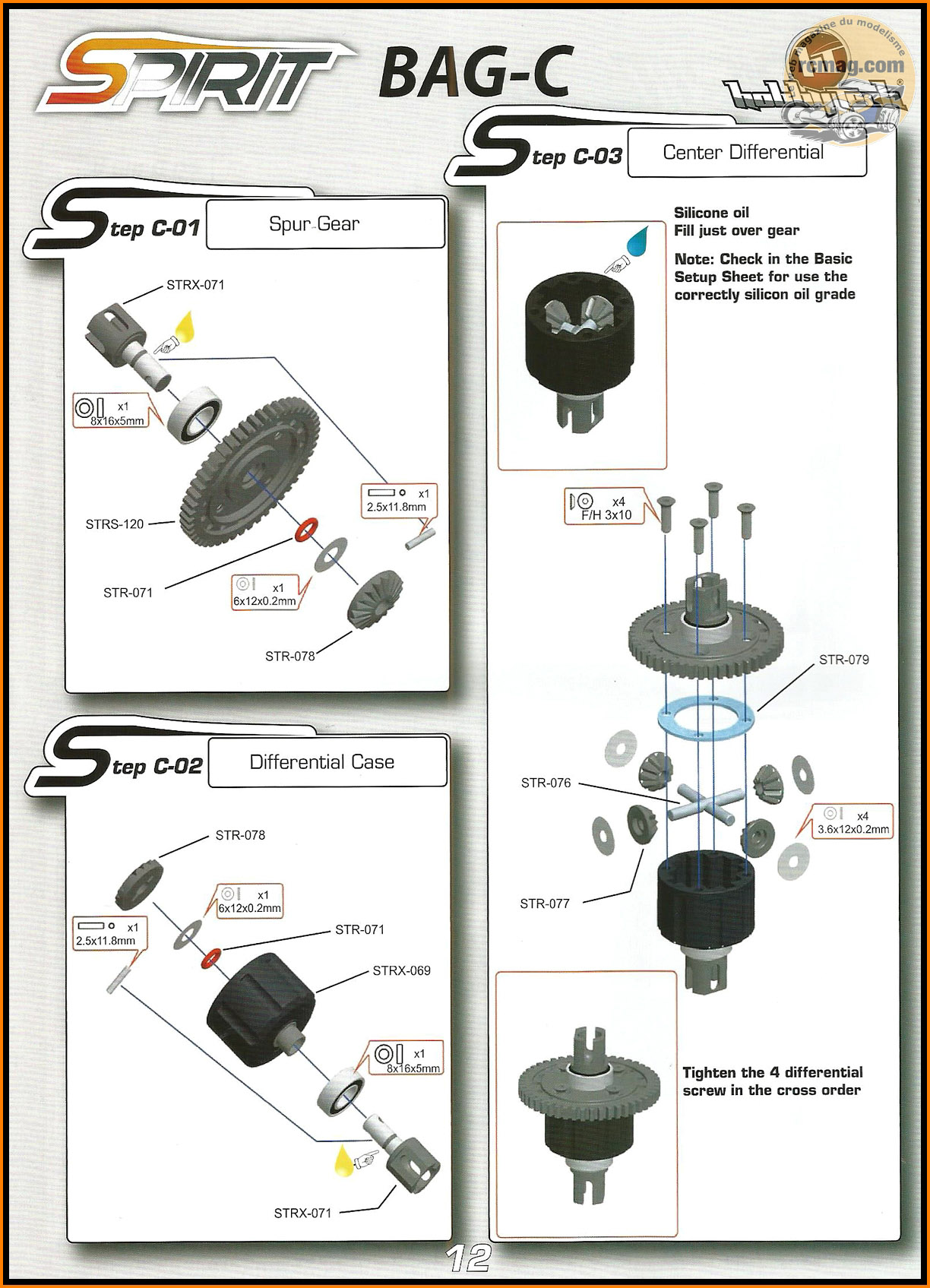

C01 - Montage du différentiel central.

Les pièces nécessaires au montage du différentiel central.

Le corps de différentiel central ( tous identiques ) d'un poids de 10gr pièce pour un diamètre de 29,8mm.

La couronne centrale en acier de 46 dents, d'un poids de 31gr, d'une épaisseur de 4,2mm et un diamètre de 47,90mm.

Le joint "cartonné" qui semble suffisamment épais et résistant ( 0,6/10 ).

Les noix pour le différentiel central qui sont spécifiques afin d'accueillir les disques de frein ( 16gr pièce avec des axes de 6mm ).

Les 2 roulements 8x16x5. Avantage c'est classique, solide et pas trop chère.
Les joints torique, les goupilles 2,5x11,8 les rondelles 3,6x12x0,2 et 6x12x0,2.

Les planétaires moulés en acier ( diamètre 17,8mm et épaisseur de 4,55mm ) et les satellites ( diamètre 12mm et épaisseur de 4,80mm ).
Les axes pour les satellites d'un diamètre de 3,5mm pour une longueur de 26,85mm.

Montage coté couronne acier.
Faut bien sure pensez a bien lubrifier ou graisser le montage.

Montage coté corps de différentiel.

Le différentiel central assemblé d'un poids de 90gr.

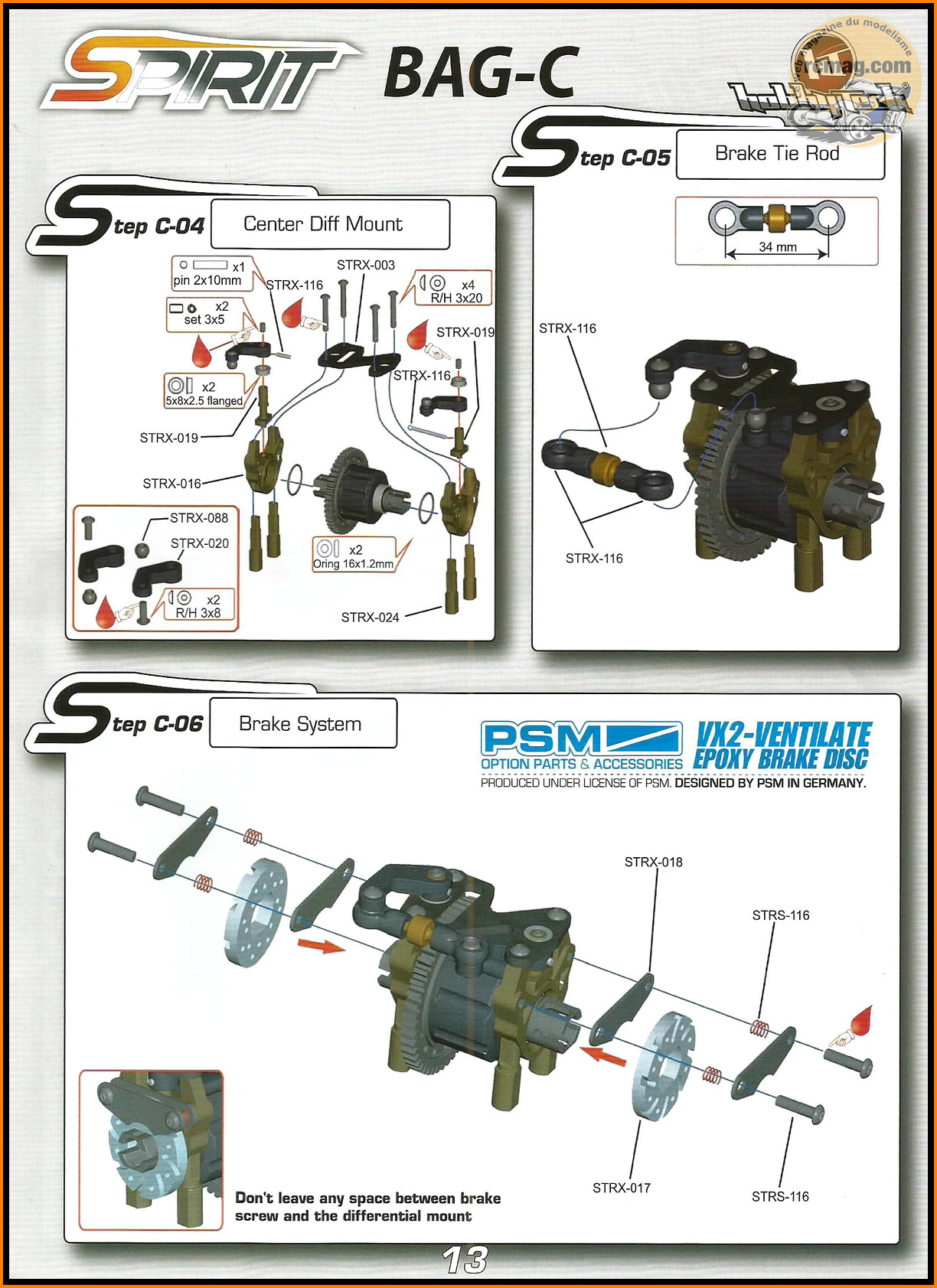

C04 - Montage de la transmission centrale.

Pour cette étape de montage je n'ai pas respecté l'ordre d'assemblage.

 Les pièces nécessaires au montage de la transmission centrale.

Les paliers alu avec les joints torique pour le logement des roulements.

Montage des paliers sur le différentiel central.

Les colonnettes alu pour les paliers de différentiel central.

Assemblage des paliers sur les colonnettes comme indiqué sur la notice.

C'est a ce moment là que j'ai fait un petit retour en arrière.

Contrairement a ce qui est indiqué sur la notice, j'ai préféré monter en premier les colonnettes sur le châssis.
A noter que le montage est facilité par les empreintes sur le châssis.

Les disques de frein époxy "ventilés" avec leurs plaquettes acier et les ressorts de rappel.

Montage des plaquettes sur les paliers.
J'ai monté les axes en butée et au frein filet.

L'ensemble prêt a monter sur le châssis.

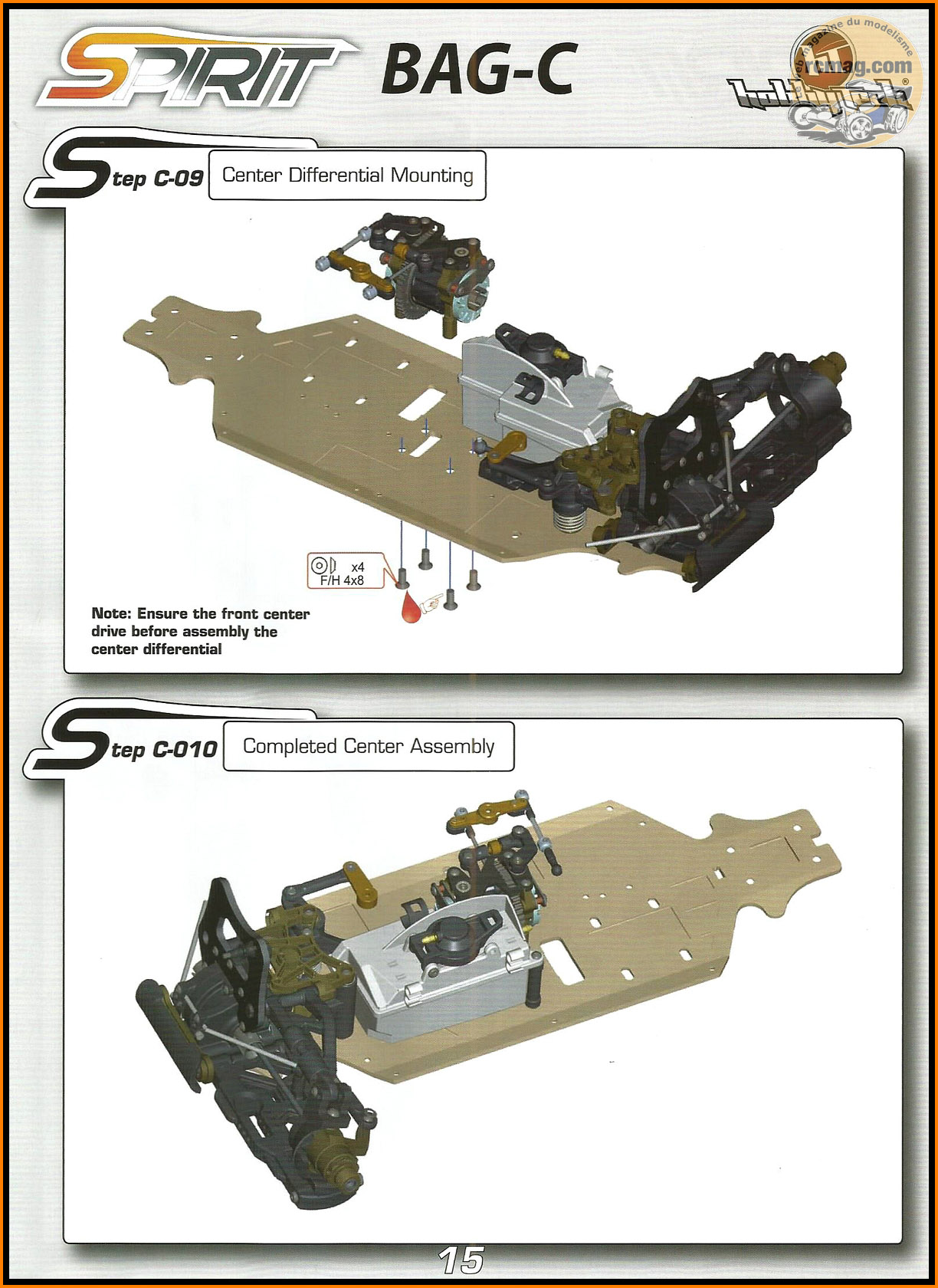

Montage sur le châssis.

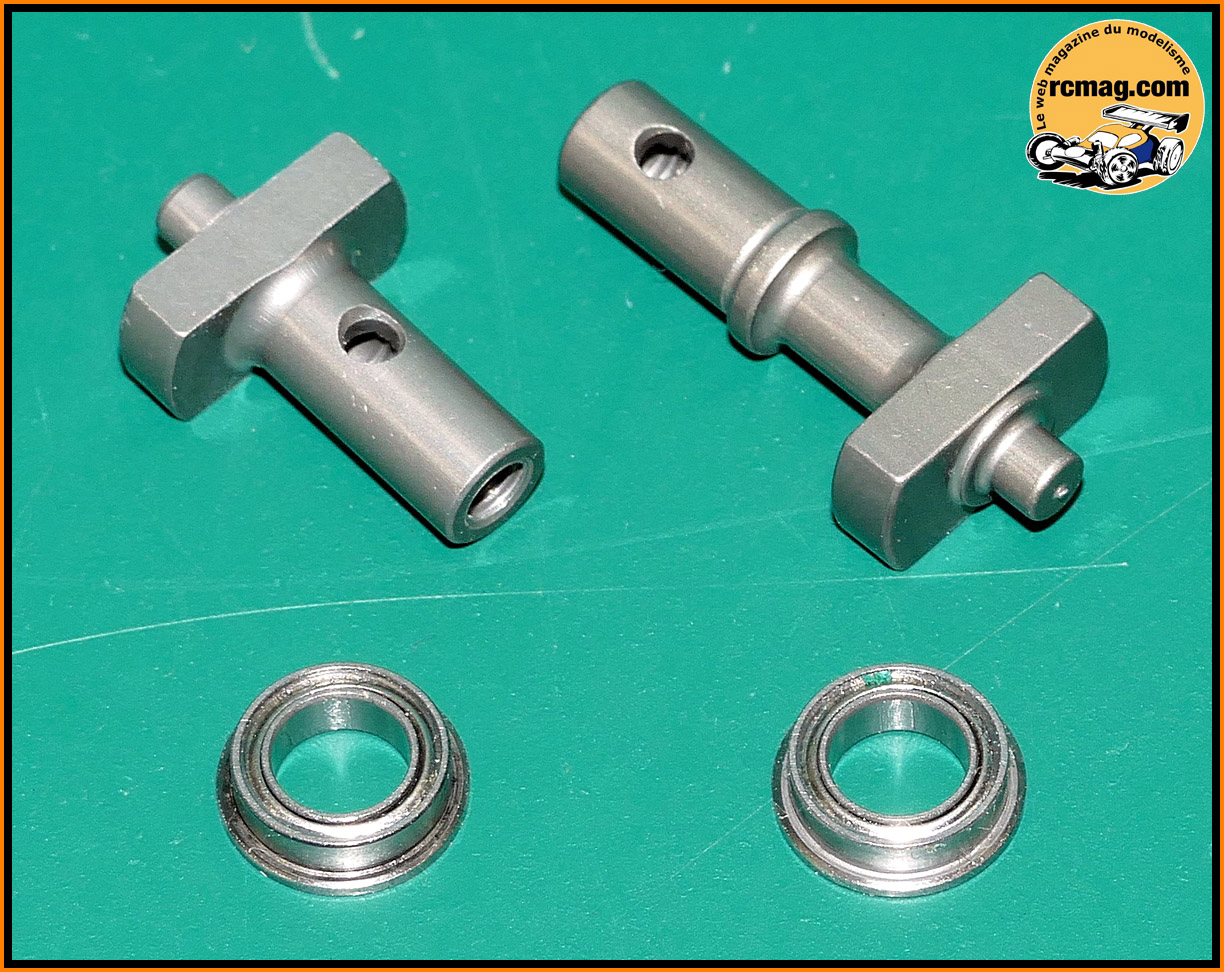

Les cames en alu avec leurs roulements 8x5x2,5.

La platine en carbone.

Les commandes de cames en plastique avec leurs rotules en acier.

Montage des rotules au frein filet.

Montage de la commande principale en acier sur la came de frein avant.
A noter que pour assurer un bon serrage j'ai passé un taraud pour retirer l'anodisation sur la came.

Les pièces nécessaires au montage de la biellette qui permet le réglage de la répartition avant et arrière.

La biellette assemblée. La notice indique un entraxe de 34mm ce qui me semble impossible à obtenir ( trop court ).

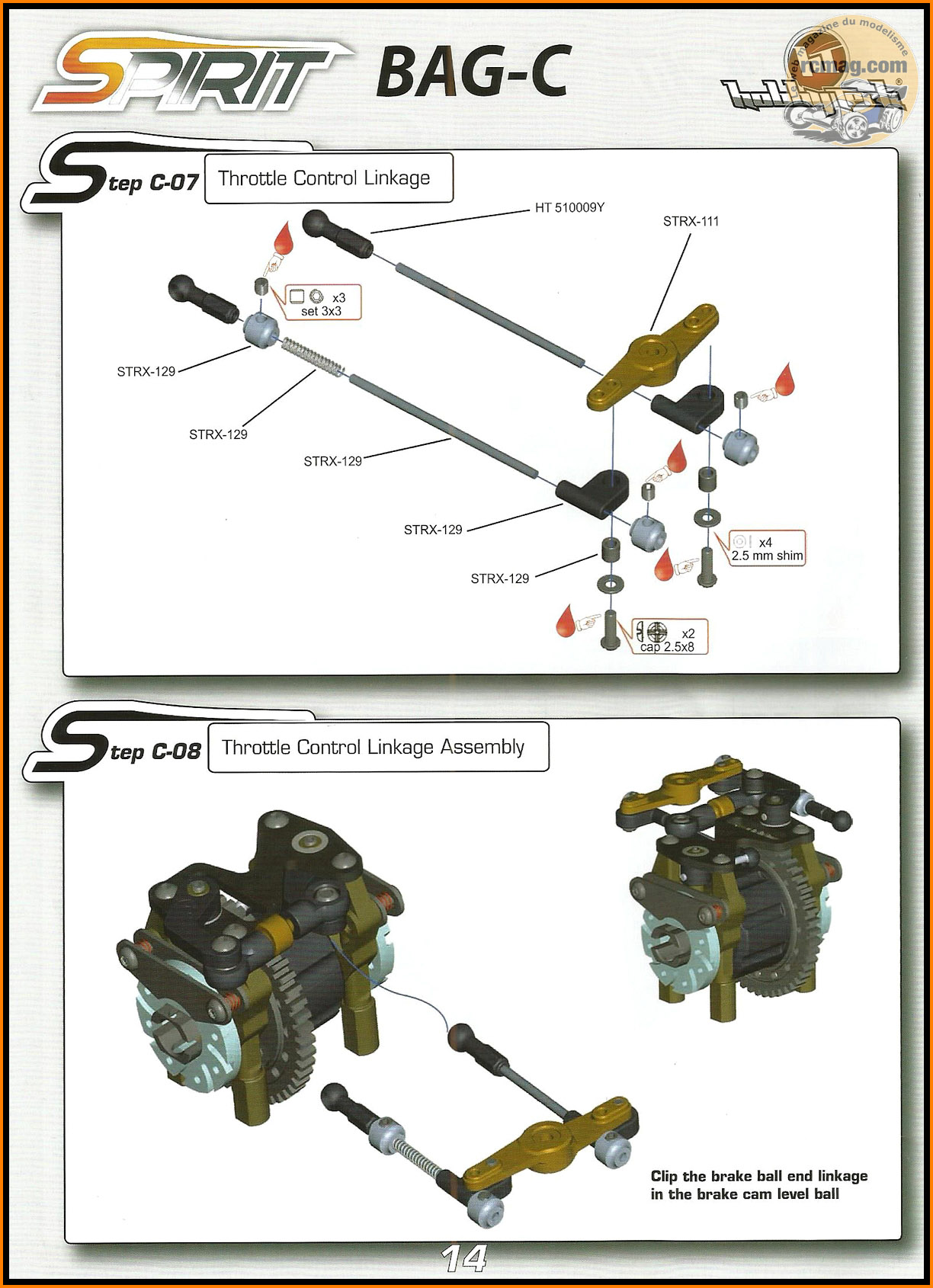

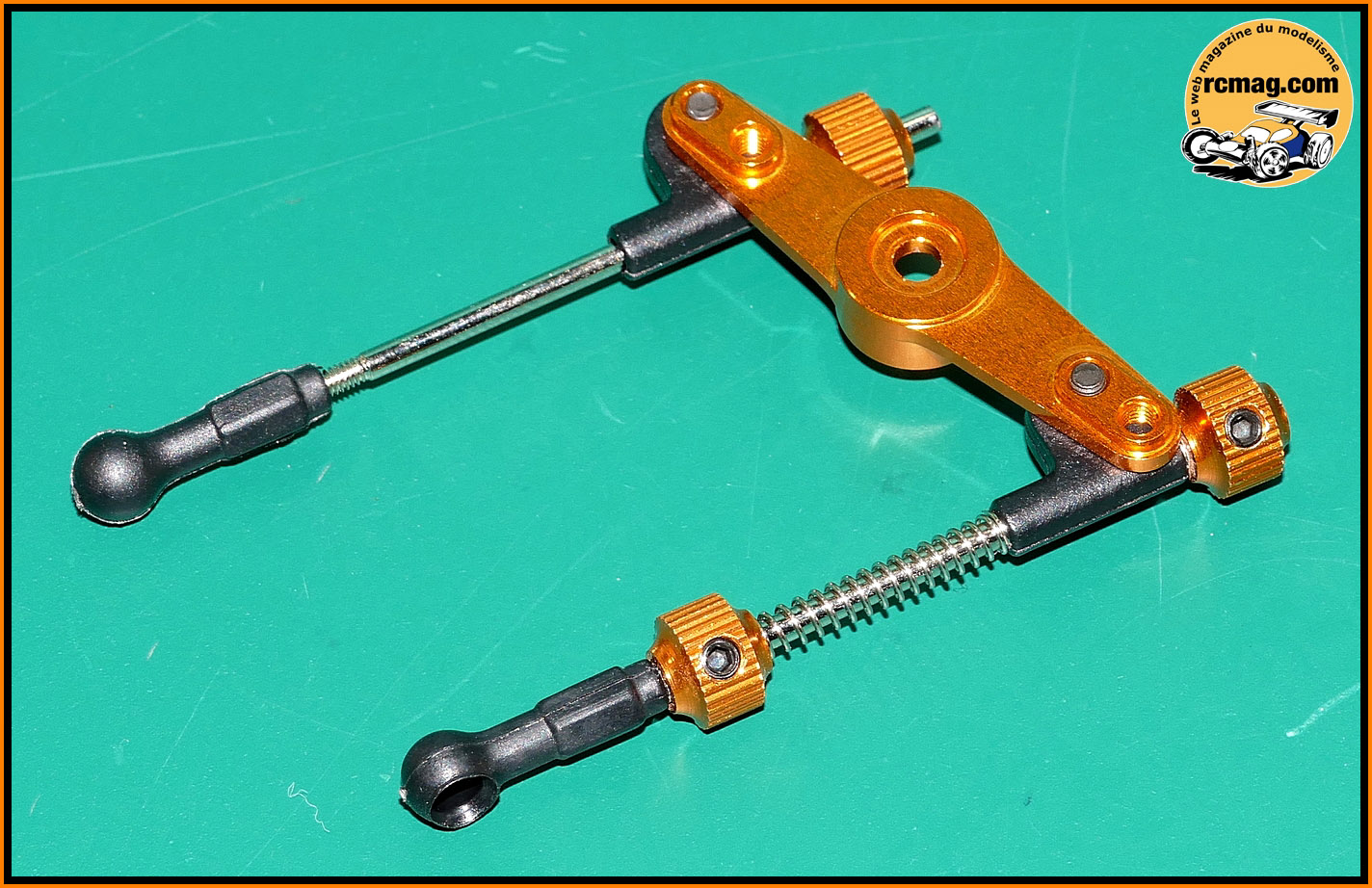

Les pièces nécessaires au montage de la commande gaz / frein avec un palonnier alu.

Pour monter les bagues il m'a fallu les repercer car légèrement trop petite.

J'ai préféré monter la biellette avant la mise en place de la platine.

Montage de la biellette et de la platine.

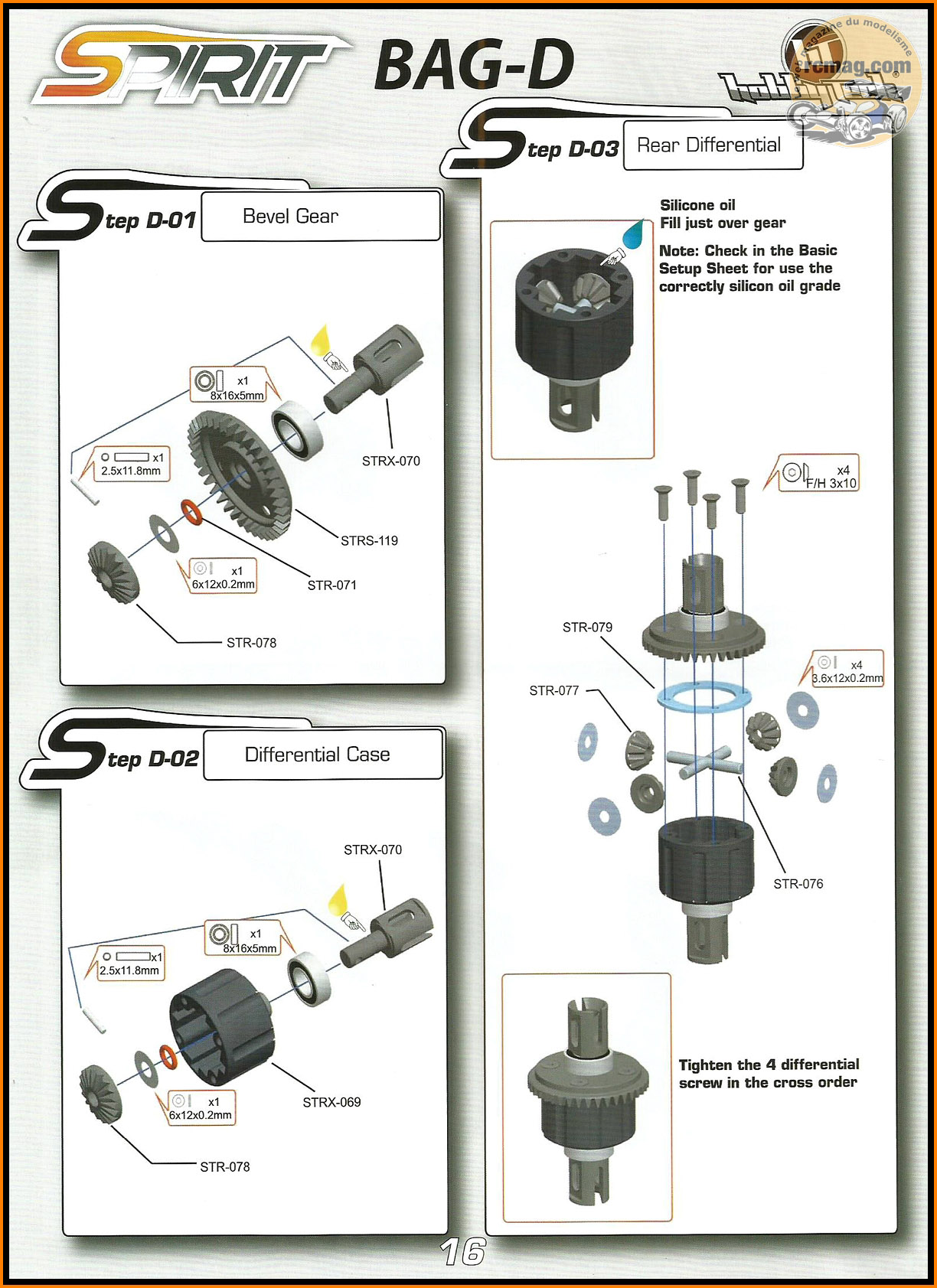

D01 - Montage du différentiel arrière.

Les pièces nécessaires au montage du différentiel arrière.

Le corps de différentiel arrière ( tous identiques ) d'un poids de 10gr pièce pour un diamètre de 29,8mm.

Le joint "cartonné" qui semble suffisamment épais et résistant ( 0,6/10 ).

La couronne conique en acier à denture hélicoïdale. Elle a 43 dents pour un diamètre de 38,5mm et un poids de 25gr.

Les noix pour le différentiel arrière qui sont spécifiques d'un poids de 11gr pièce avec des axes de 6mm.

Les 2 roulements 8x16x5. Avantage c'est classique, solide et pas trop chère.
Les joints torique, les goupilles 2,5x11,8 les rondelles 3,6x12x0,2 et 6x12x0,2.

Les planétaires moulés en acier ( diamètre 17,8mm et épaisseur de 4,55mm ) et les satellites ( diamètre 12mm et épaisseur de 4,80mm ).
Les axes pour les satellites d'un diamètre de 3,5mm pour une longueur de 26,85mm.

Montage coté corps de différentiel.

Montage coté couronne acier.
Faut bien sure pensez a bien lubrifier ou graisser le montage.

Le différentiel arrière assemblé d'un poids de 90gr pour une longueur totale de 71,33mm.

Suite

Les pièces plastique de la commande de direction.

A01 - Montage de la commande de direction.

A01 - Montage de la commande de direction.

Les pièces nécessaires au montage de la commande de direction.

Les pièces nécessaires au montage de la commande de direction.

Pour comparer les 2 versions.

La pochette avec les documents et accessoires.

Les documents livrés avec la GT24B.

Quelques accessoires comme l'outillage nécessaire au démontage de la voiture.

Des "commandes" de direction en lexan d'avance.

On retrouve une couronne de 58 dents et 2 pignons moteurs de 13 et 14 dents ( 12 / 59 d'origine )

Bon point les piles pour la radio sont fournies.

Le chargeur USB avec sa prise standard BEC et une étiquette pour rappeler qu'il ne faut pas l'utiliser avec la batterie option en 2s.

La batterie Lipo 1s 3,7v 500mAh d'un poids de 14gr.

La radio à volant 2,4 GHz Carisma CTX8000.

Le volant façon jante de voiture avec son disque de frein.
Il est facilement démontable pour ceux qui souhaitent le remplacer par un volant avec de la mousse.

L'interrupteur de mise en marche avec le témoin d'état de l'alimentation ( vert / rouge ).
Le potentiomètre pour le trim de la direction et celui pour les gaz.
Et le bouton qui permet à l'émetteur de se synchroniser avec le récepteur.

La molette qui permet d'ajuster le débattement de la commande de direction.

Alimentation de l’émetteur par 4 piles AA ( fournies).

Le Micro Buggy Carisma GT24B est fournis avec un limiteur de course au niveau des Gaz radio pour réduire la vitesse d'environ 30% pour les pilotes débutant.

Le limiteur en place sur la gâchette.

La voiture sortie de boite en version "verte".

La voiture sortie de boite en version "bleue".

La trappe qui est accessible sans démontage de la carrosserie.

Le volume est suffisant pour la batterie option 2s.

Les jantes verte fluo ( 2,30€ les 4 ! ) avec des pneus qui sont niveau taille aux standards de l'échelle.

Si ceux d'origine sont plutôt adaptés à un usage mixte, on peut facilement en trouver pour des usages plus spécifiques.

Les jantes orange fluo.

Pour comparer les jantes et pneus du Monster Truck qui sont plus typés TT et d'un diamètre supérieur.
Pour le buggy pneus diamètre 37mm et largeur de 13mm.
Truggy et Monster pneus diamètre 47mm et largeur de 21mm.

Les jantes et pneus du truggy ( identique à celles du Monster Truck ).

Comparatif entre le buggy et le Monster Truck qui bénéficie de triangles et cardans plus long.

Comparatif entre le buggy et le Truggy qui bénéficie de triangles et cardans plus long (  idem Monster Truck ).

 Comparatif entre le Monster Truck et le Truggy qui sont identiques sauf pour la carrosserie et l'aileron.

La planche d'autocollants Carisma.

L'éclaté de la voiture avec les références des pièces détachées.

Le document livré avec la batterie.

La notice en français pour la radio et la charge de la batterie.

La notice en anglais avec de nombreux éclatés et les images pour visualiser les pièces et options.

13  14  58

12  59

Carisma GT24B - Présentation :

- Le Micro Buggy carisma GT24B est fournis avec un limiteur de course au niveau des Gaz Radio pour réduire la vitesse d'environ 30% pour les pilotes débutant.


Les 3 documents que j'ai trouvé sur le site Carisma avec les principales caractéristique de cette GT24B

On peut voir qu'il y a 2 décorations de carrosserie, qu'elle est à l'échelle 1/24, que le moteur est de type brushless 8000kv, la radio est en 2,4.
C'est une 4 roues motrices dotée d'un slipper. Elle est entièrement montée sur roulements avec 2 différentiels à pignons.
Le chargeur est de type USB, la batterie est une 1s 3,7v 500 mHa et les piles de la radio sont livrées avec le kit.

La voiture que j'ai testé, on peut voir que les pneus sont déjà bien usées.

Une autre décoration de carrosserie est disponible.
Les jantes existent en orange et en vert. Les pneus sont disponibles en shore 38 et 55.

Sous le châssis on retrouve l'interrupteur de mise en marche et la trappe pour la batterie.

La radio Carisma CTX8000 2,4 GHz qui bénéficie d'un réglage du débattement de la direction.
Non présente sur ces photos mais la radio est livrée avec une butée qui limite en cas de besoin le débattement de la gâchette ( pour les débutants ).

Les 4 piles sont livrées avec le kit.

La batterie est très accessible.

La batterie 3.7v 500mAh qui peut etre remplacée en option par une batterie 7,4v.

La carrosserie est maintenue à l'avant par emboitage et à l'arrière par un plot.

Carrosserie retirée l'électronique et le moteur sont bien protégés par le carter supérieur qui forme un caisson avec le châssis.

Double triangulation à l'arrière, seul l'ancrage des amortisseurs est réglable. A noter que ceux ci ne sont pas hydraulique d'origine.



Le train avant avec des fusées sur rotules.
Comme d'autres mini RC les barres de direction sont en lexan et faut office de sauve servo.

L'éclaté de la voiture.

Sur le site Carisma j'ai trouvé quelques photos de pièces et options.

Le différentiel avec 3 satellites.

Le moteur brushless d'origine.

La batterie option 7,4v.

Une gamme de pignons moteur laiton.

Le servo d'origine.

Les pneus disponibles en shore 38 et 55

Supports d'amortisseurs carbone.

Les amortisseurs alu.

Les cardans acier.

A suivre ...

Vous pouvez retrouver des sujets sur ce moteur forum "présentation matos TT 1/8" de RCmag.

Copyright © 2003 by WebMaster
