Sur cette page nous allons découvrir en détails le Pirate Puncher 2 de chez T2M qui fait l'objet de vidéos disponibles sur la chaine Youtube de RCmag.com
C'est la voiture Cyril que nous allons utiliser pour cette présentation. Il nous laisse la possibilité de le démonter, de le préparer, de l'essayer et de faire des bilans sur sa fiabilité, l'usure ....

On découvre la boite !

La boite du Pirate Puncher 2, le truck 4x2 de chez T2M.
Une voiture qui offre un très bon rapport qualité prix ( 160€ prêt à rouler ) et qui par sa simplicité est bien adaptée pour les débutants.

La description par T2M

Ce Racing Truck tout terrain 1/10 électrique prêt à rouler est un véritable dévoreur de piste et de grands espaces. Son robuste châssis, son puissant moteur type 540, sa transmission entièrement sur roulements à billes
avec différentiel à pignons et cardans en acier traité, ses suspensions à grand débattement avec amortisseurs hydrauliques et ses pneus surdimensionnés lui permettent de se jouer à grande vitesse des pièges du terrain.

Le récepteur radio et le variateur waterproof logés dans un boîtier de protection permettent au Pirate Puncher 2 de supporter les projections d’eau ou de neige*. La carrosserie en polycarbonate peinte et décorée est
à la fois réaliste et agressive, en accord avec les performances exceptionnelles du véhicule. Le pilotage est à la fois vif et précis grâce à un émetteur type volant/gâchette ergonomique 2,4 GHz. Séduisant, rapide,
robuste, bien protégé et super équipé, le Pirate Puncher 2 est le véhicule radiocommandé taillé pour l’aventure !

*Waterproof : éléments électroniques résistant aux projections d’eau ou de neige. Risque de détérioration en cas d’exposition continue ou d’immersion. Bien lire les précautions d’utilisation.

• Robuste châssis nervuré
• Transmission 4x2 entièrement sur roulements à billes
• Différentiel à pignons
• Cardans en acier traité
• Suspension à quatre roues indépendantes et doubles triangulations réglables
• Amortisseurs hydrauliques AV/AR réglables
• Variateur de vitesse et servo de direction (3kg/m) waterpoof
• Boitier de protection de récepteur et variateur
• Carrosserie en polycarbonate peinte et décorée
• Mini pare‐chocs avant
• Protection de moteur
• Barre de protection arrière avec bavettes souples
• Pneus Allroad efficaces sur tous types de surfaces.

Dimensions :

• Longueur 430mm
• Largeur 295mm
• Hauteur 145mm
• Poids : 1. 580g
• Vitesse : 35km/h

Contenu de la boîte :

 Racing Truck prêt à rouler
 Emetteur 2,4GHz
 Packd’accus Ni‐MH 7,2V 1800mAh
 Chargeur 220V 500mAh
 Notice d’utilisation en Français

Sur les cotés de la boite on retrouve de nombreuses informations sur la voiture et ses équipements.

Ce que l'on découvre à l'ouverture de la boite.



Le Puncher 2 avec sa carrosserie et ses gros pneus de truck qui lui permettent d'être polyvalent.
Il devrait être aussi à l'aise dans les chemins, sur la terre, le goudron .. ou un véritable circuit RC !

Le chargeur Ni-Mh de type mural qui doit charger la batterie d'origine en 3 heures.

La batterie Ni-Mh 1800mAh qui à l'avantage d'être livrée avec une prise type dean.
Par contre l'autonomie ne sera pas énorme. Par la suite il sera plus intéressant d'utiliser des batteries de type lipo avec son chargeur adapté.
Vous gagnerez un peu en performances mais surtout en autonomie et en facilité d'utilisation.

La radio T2M qui offre 3 voies.
Pratique si l'on souhaite rajouter une fonction comme l'éclairage, un bruiteur ...

Le volant avec sa garniture en mousse qui offre un petit plus niveau confort de pilotage comparé à un volant plastique.

La platine de réglages avec les trims, le bouton central qui permet d'ajuster le débattement de la direction
et l'interrupteur de mise en marche.

La commande pour la troisième voie située sur la poignée.

Cela devient assez rare, on retrouve une prise de charge.

Mais l'utilisation de piles est conseillée. Avec des batteries l'autonomie ainsi que la tension seront plus faible.

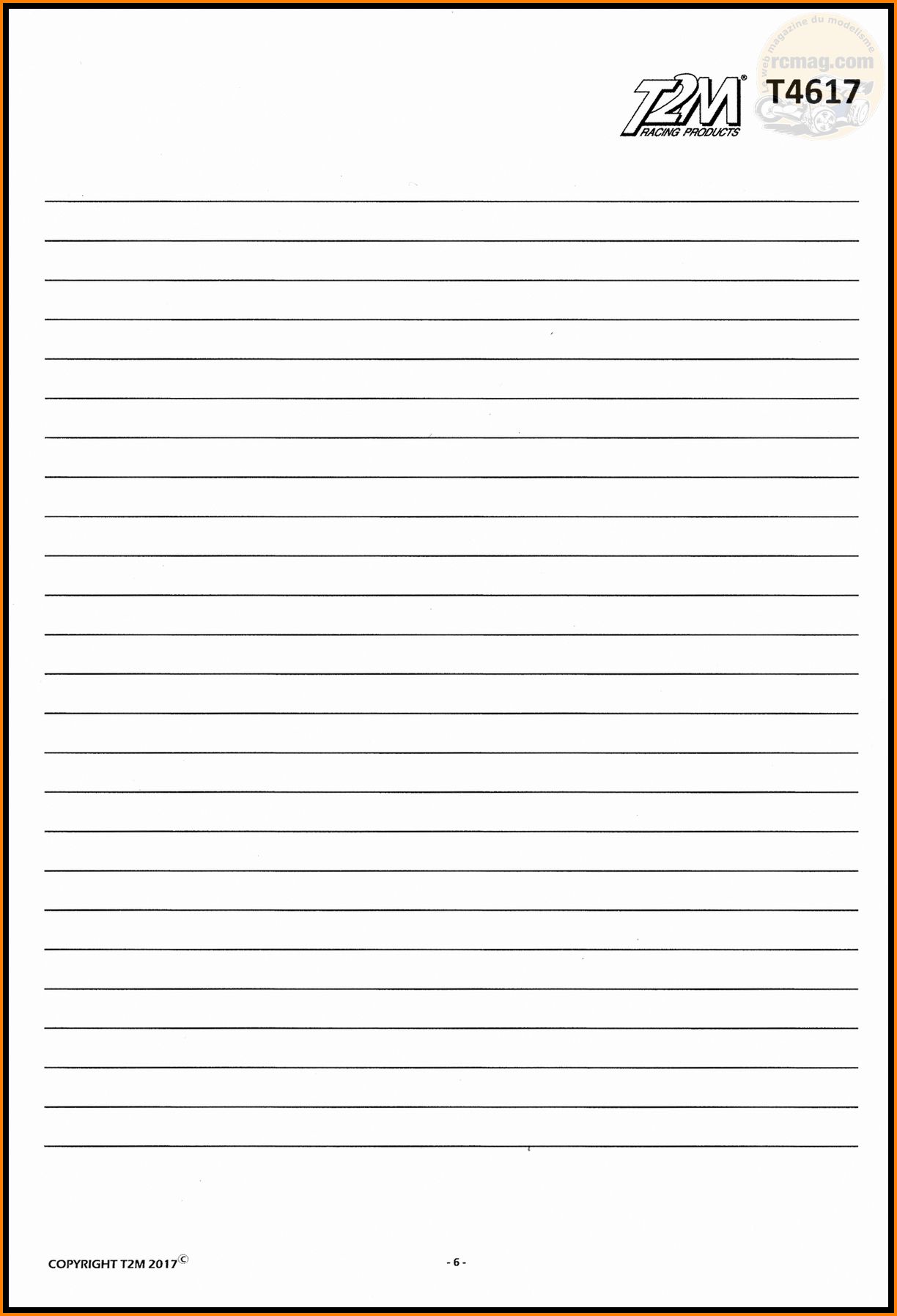

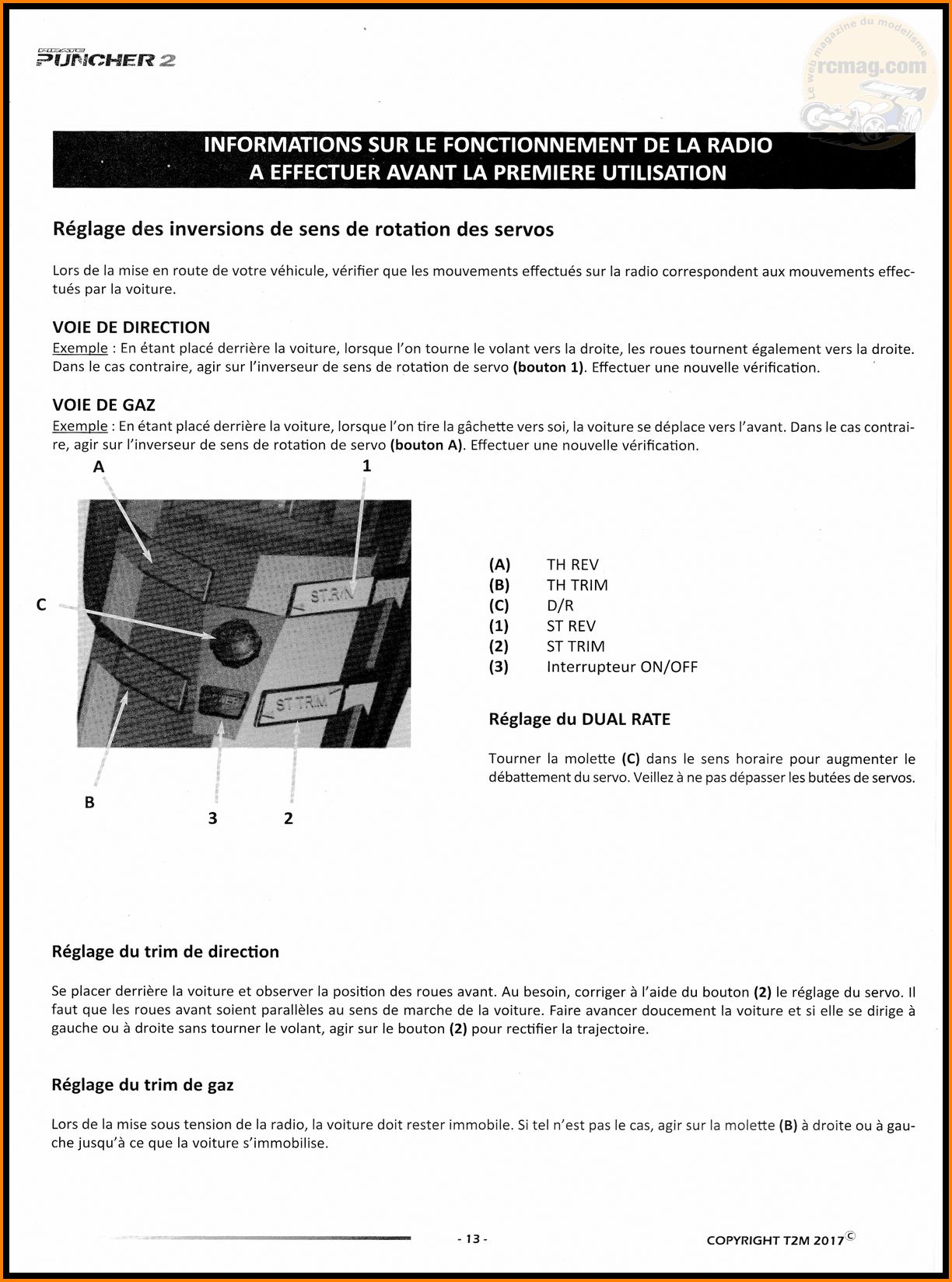

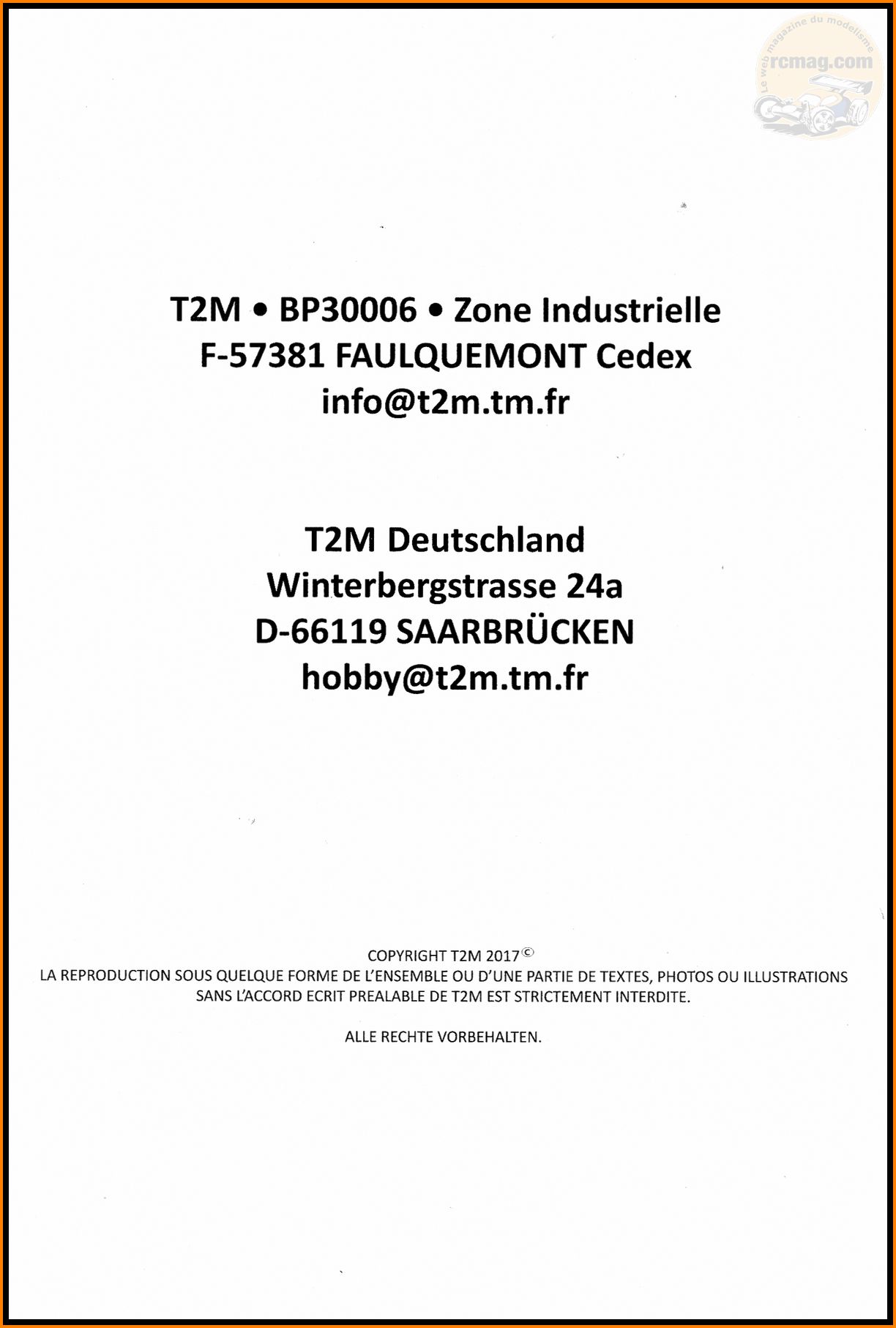

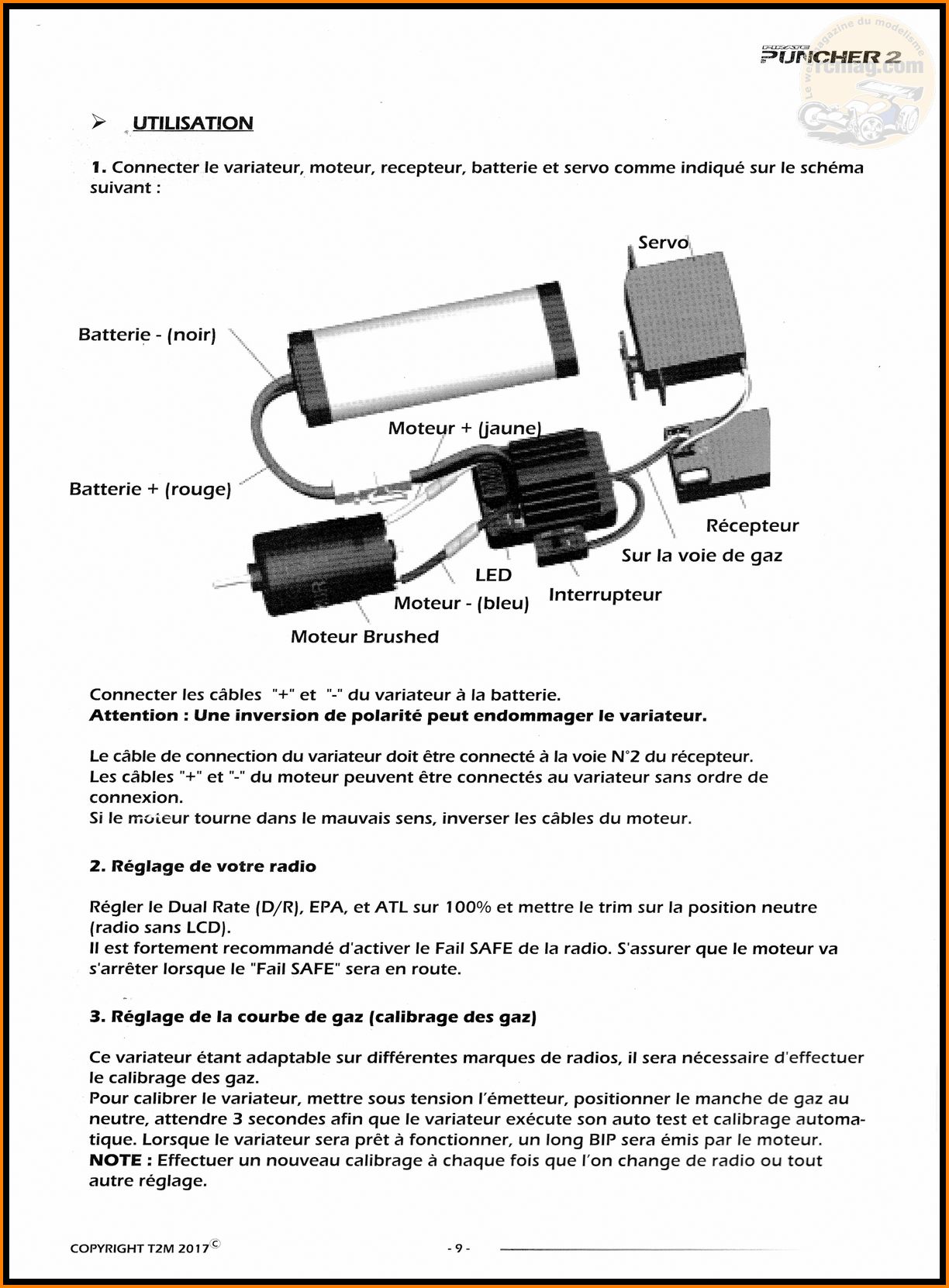

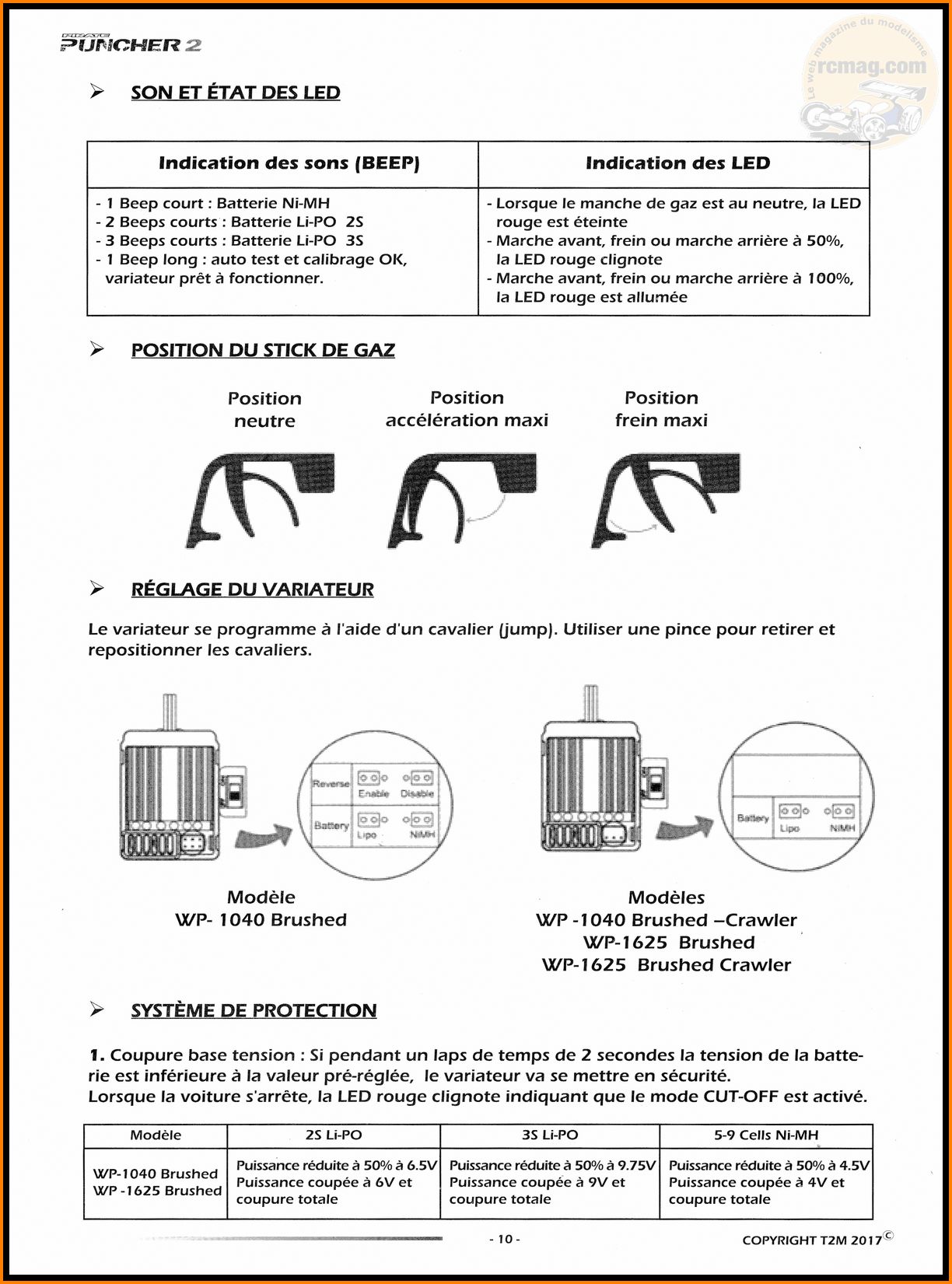

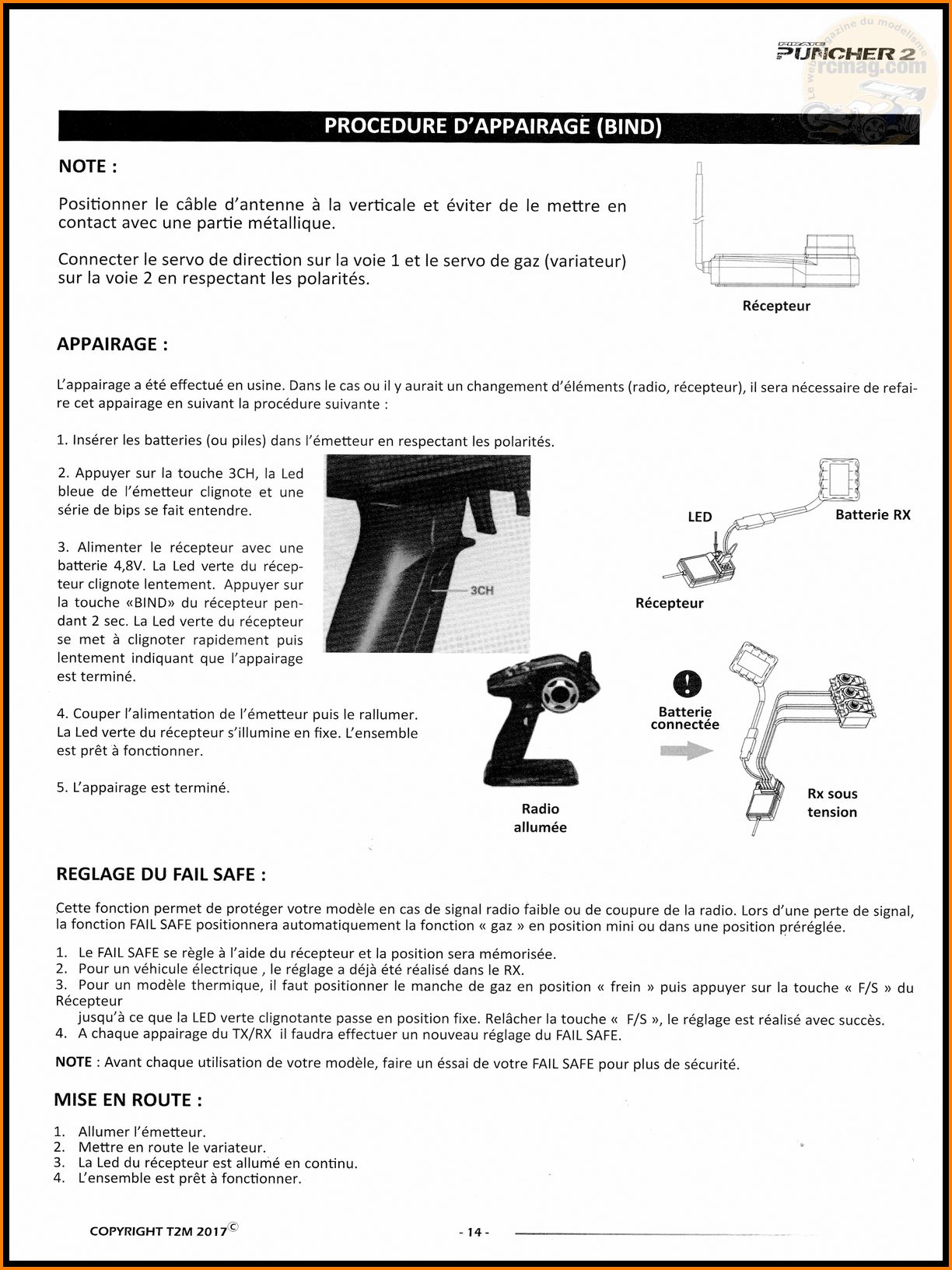

La notice d'utilisation pour la radio.

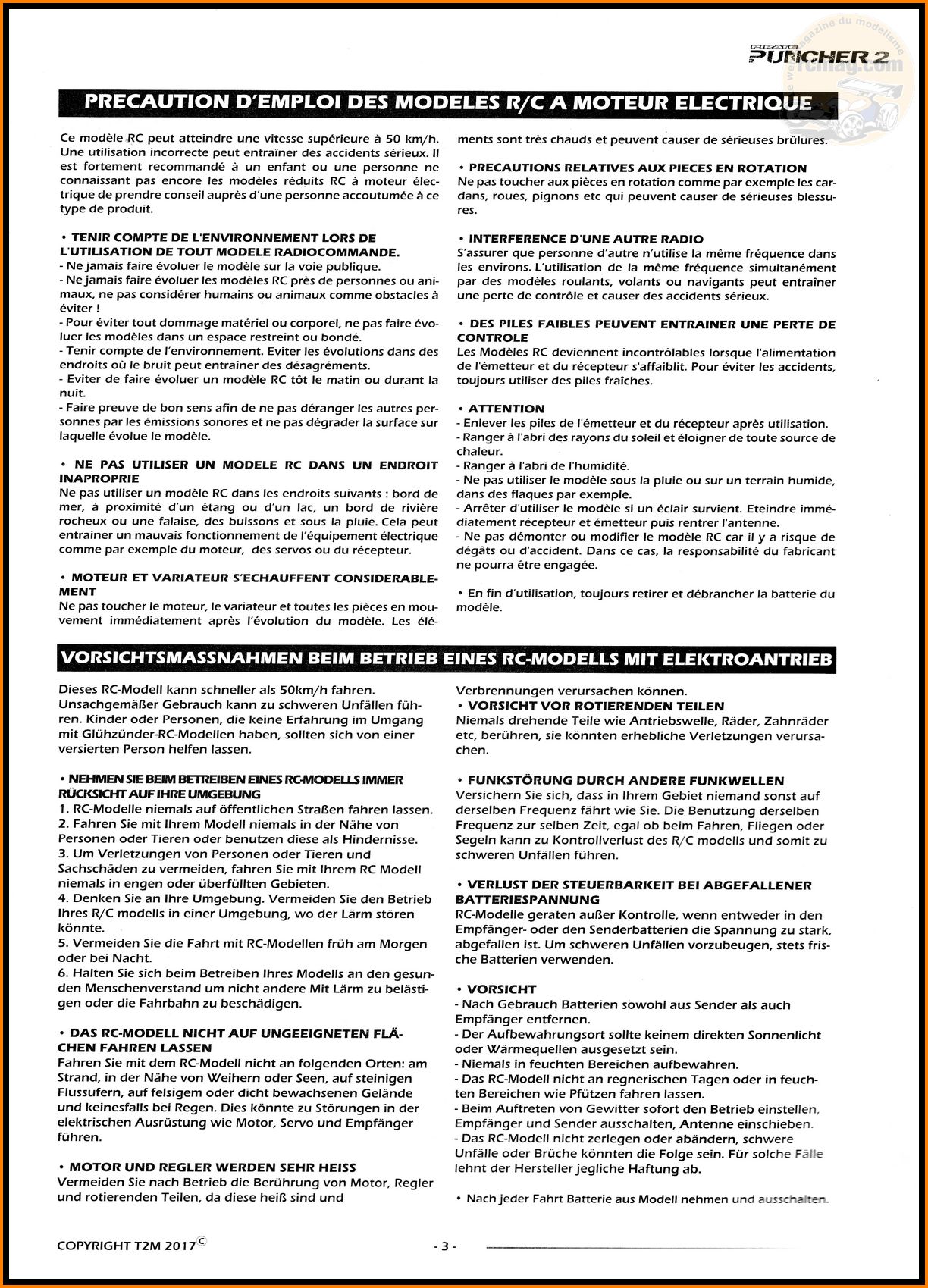

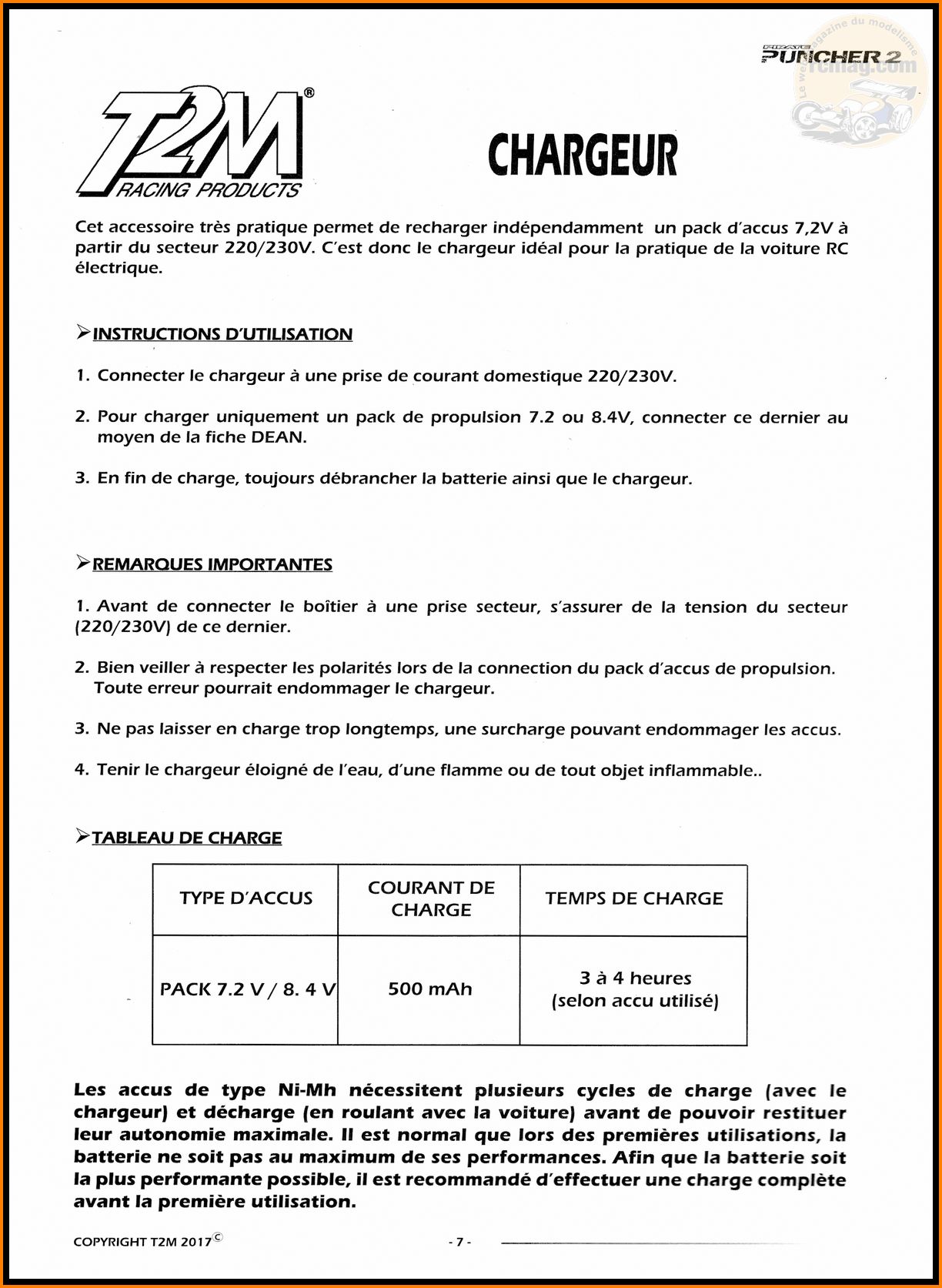

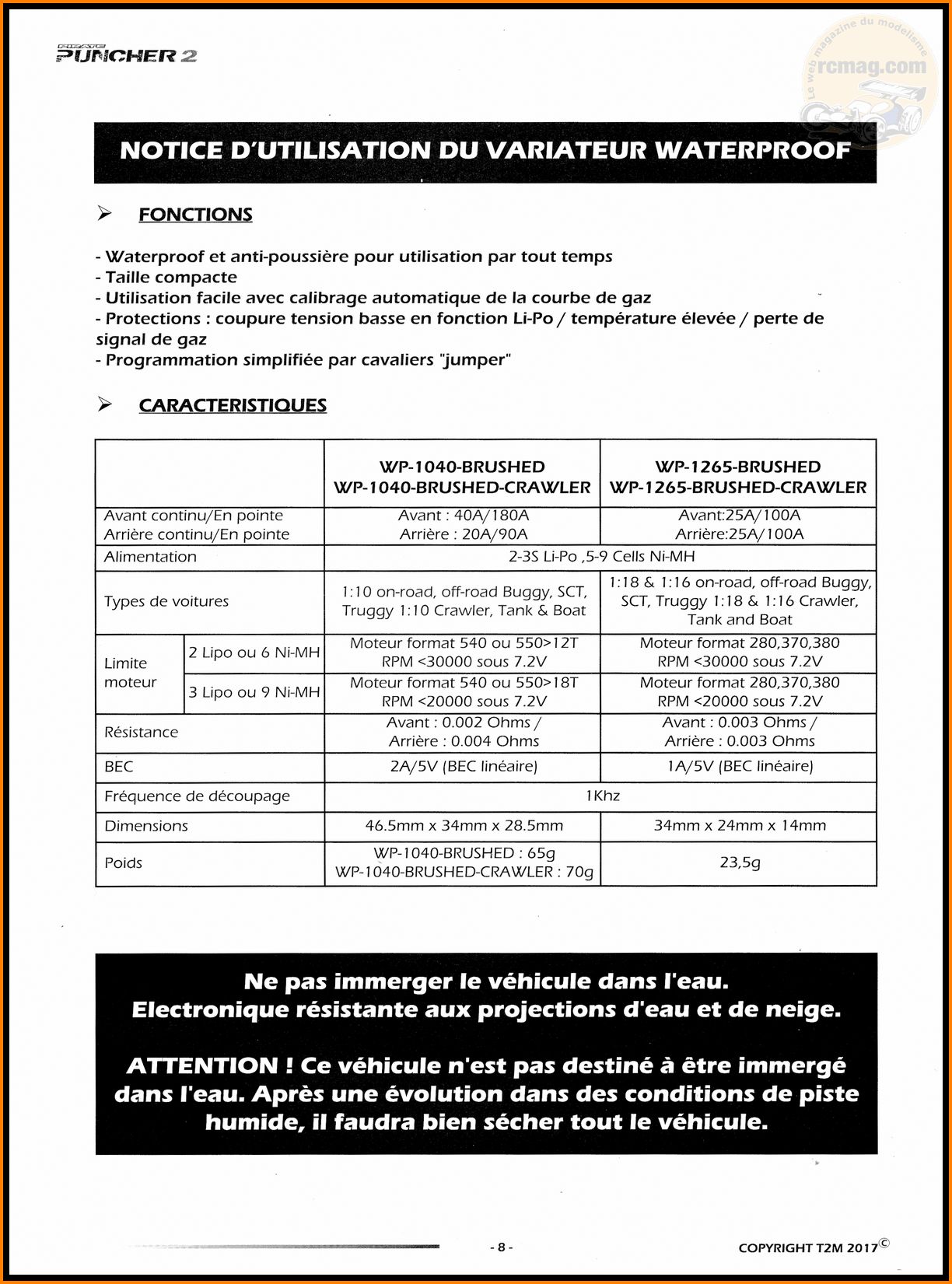

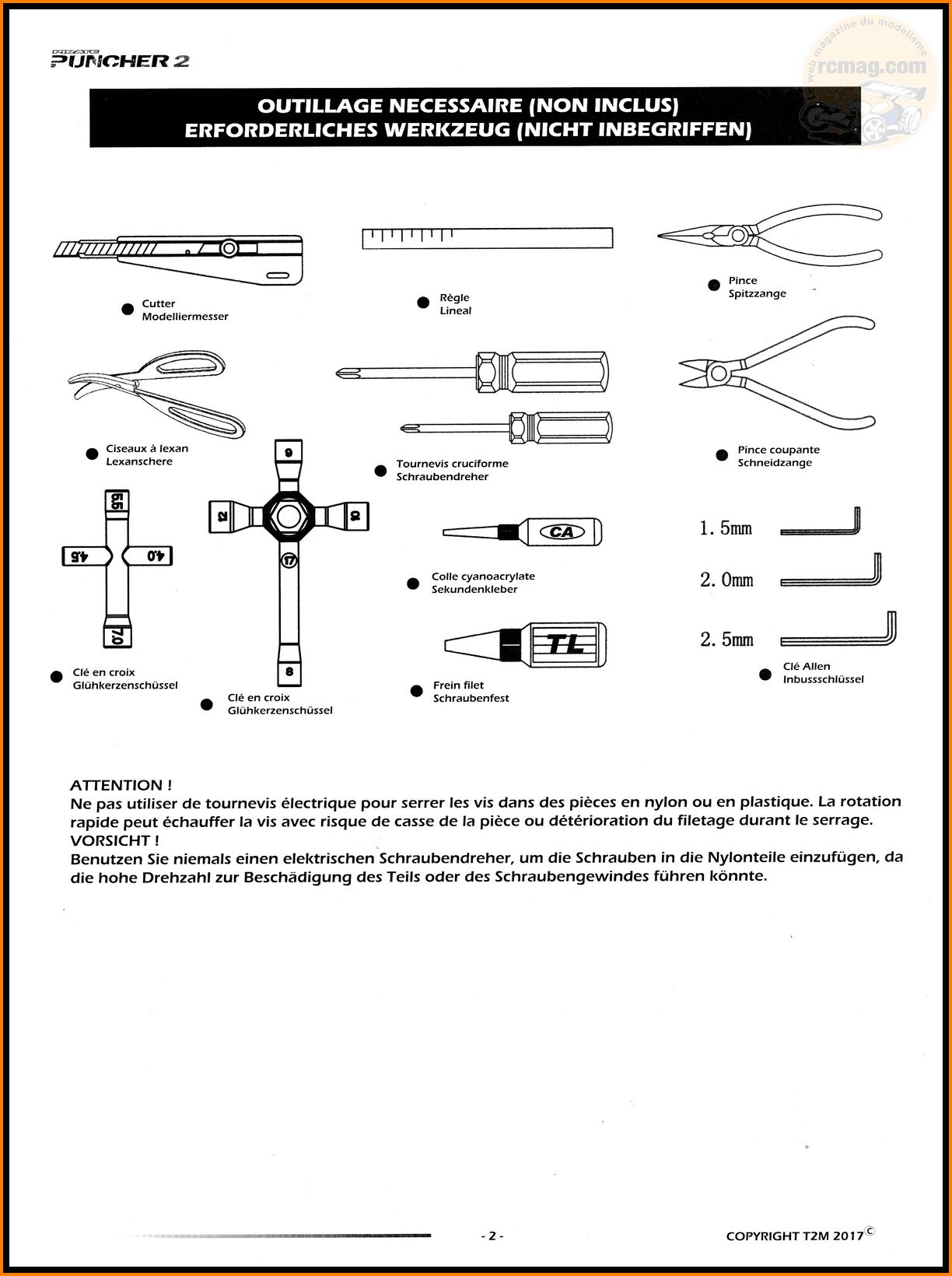

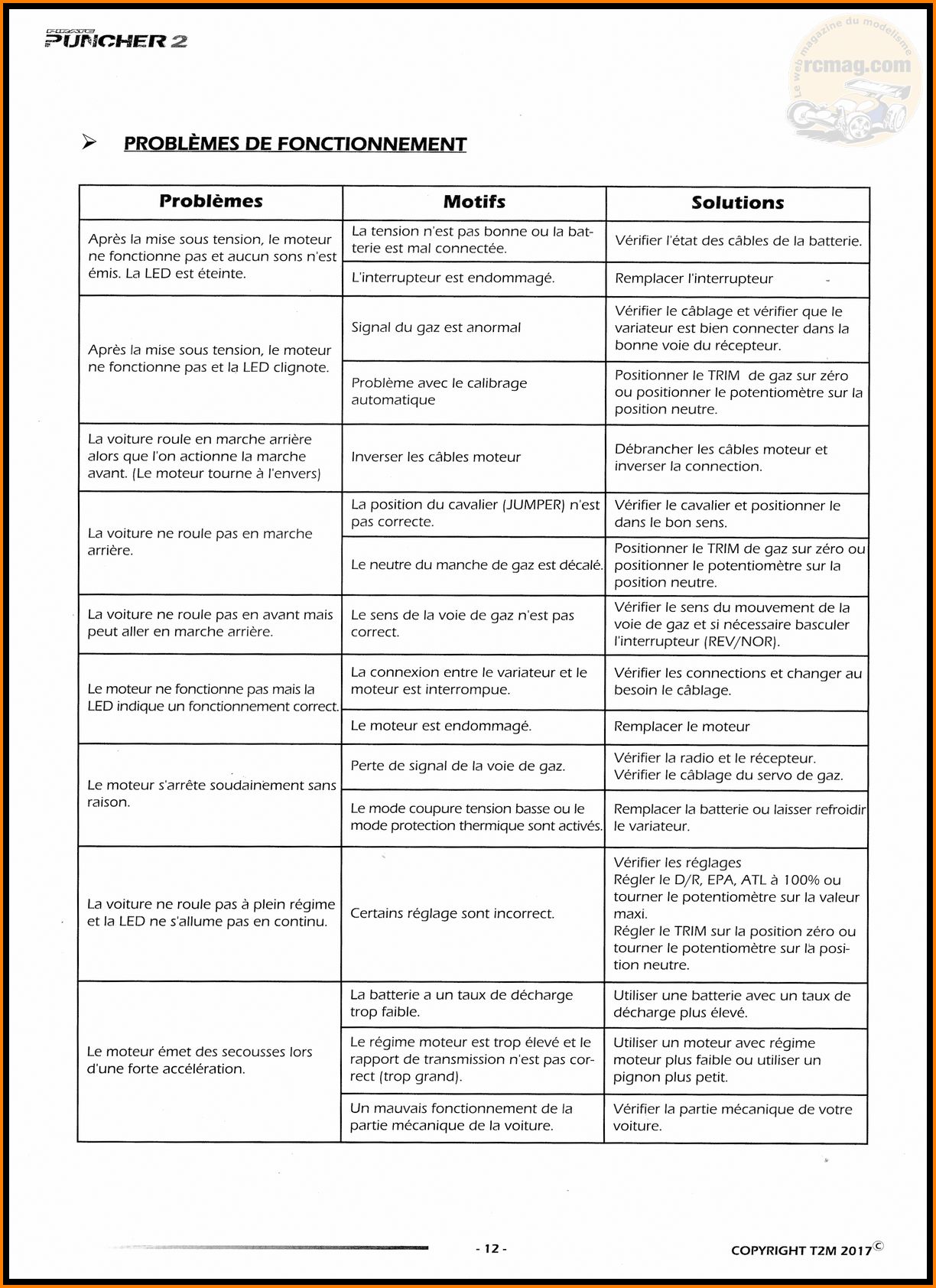

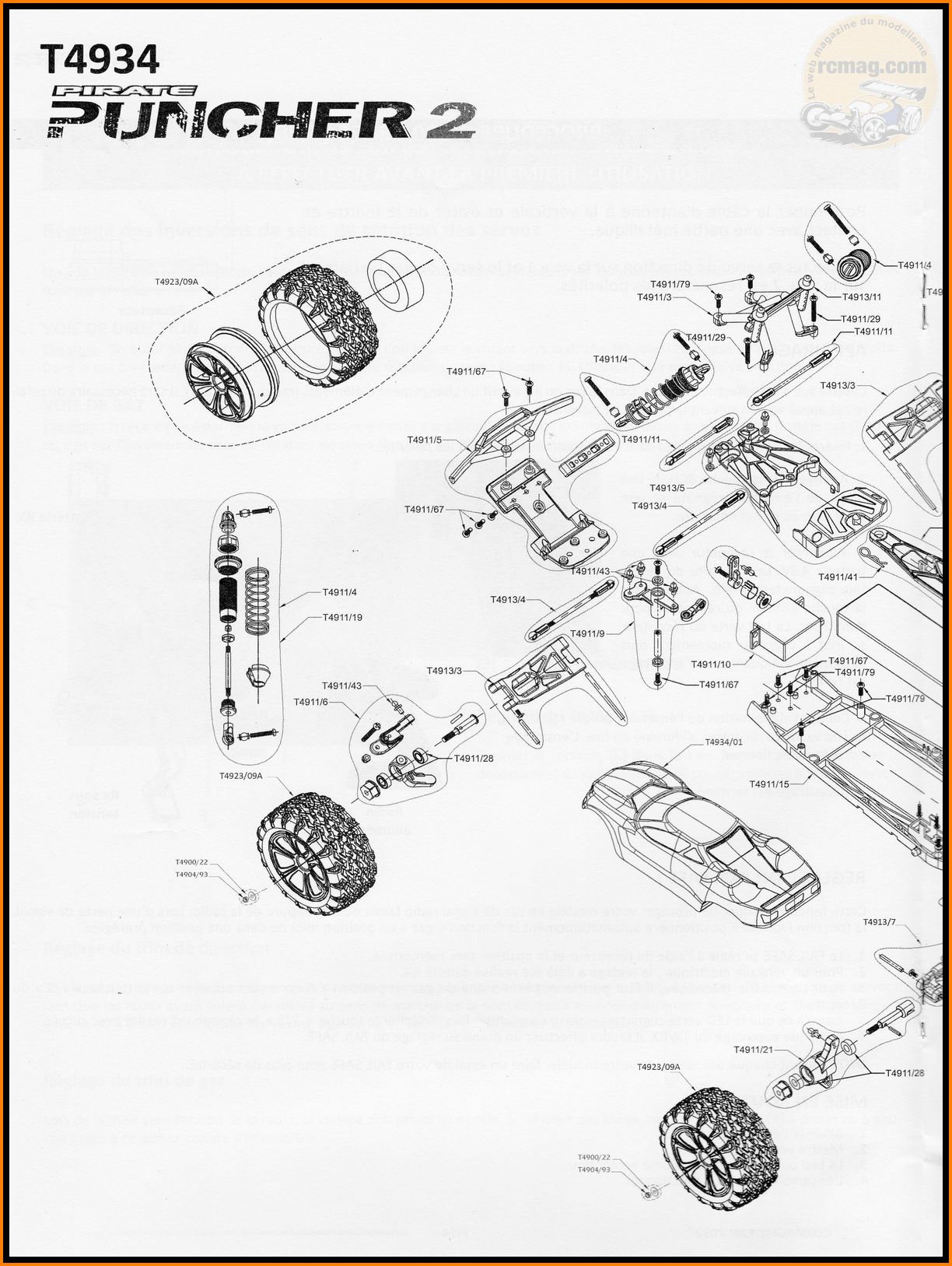

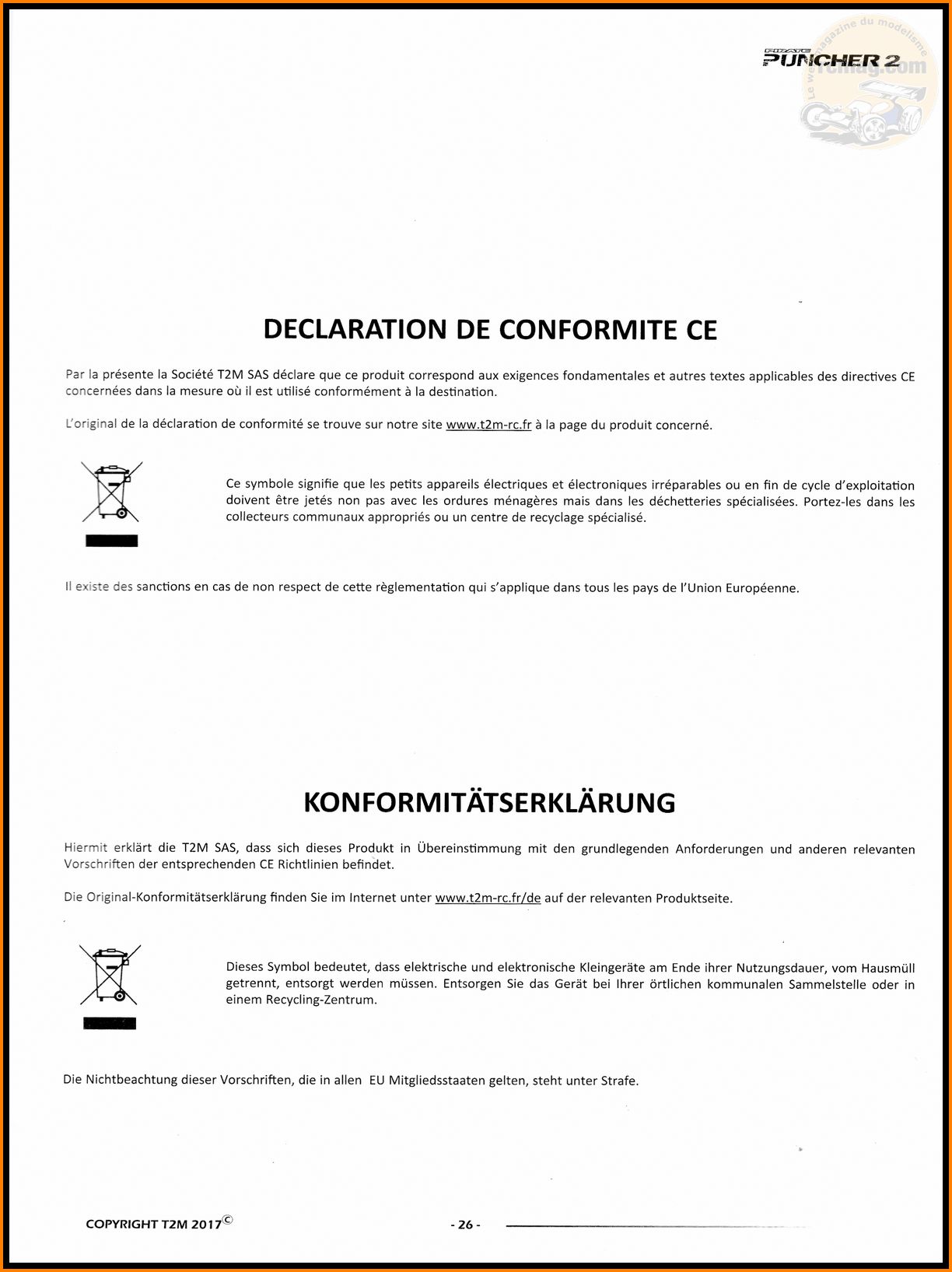

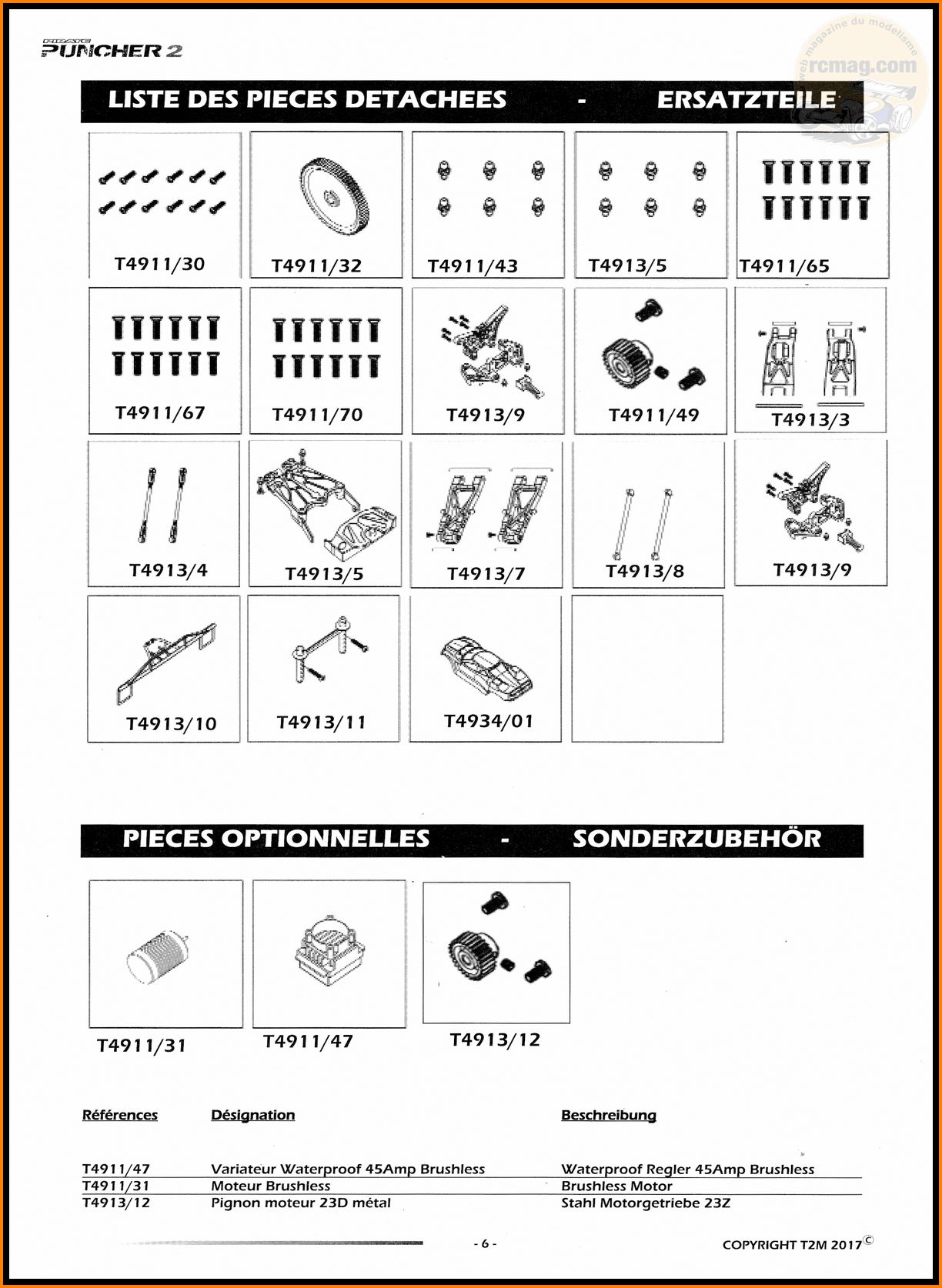

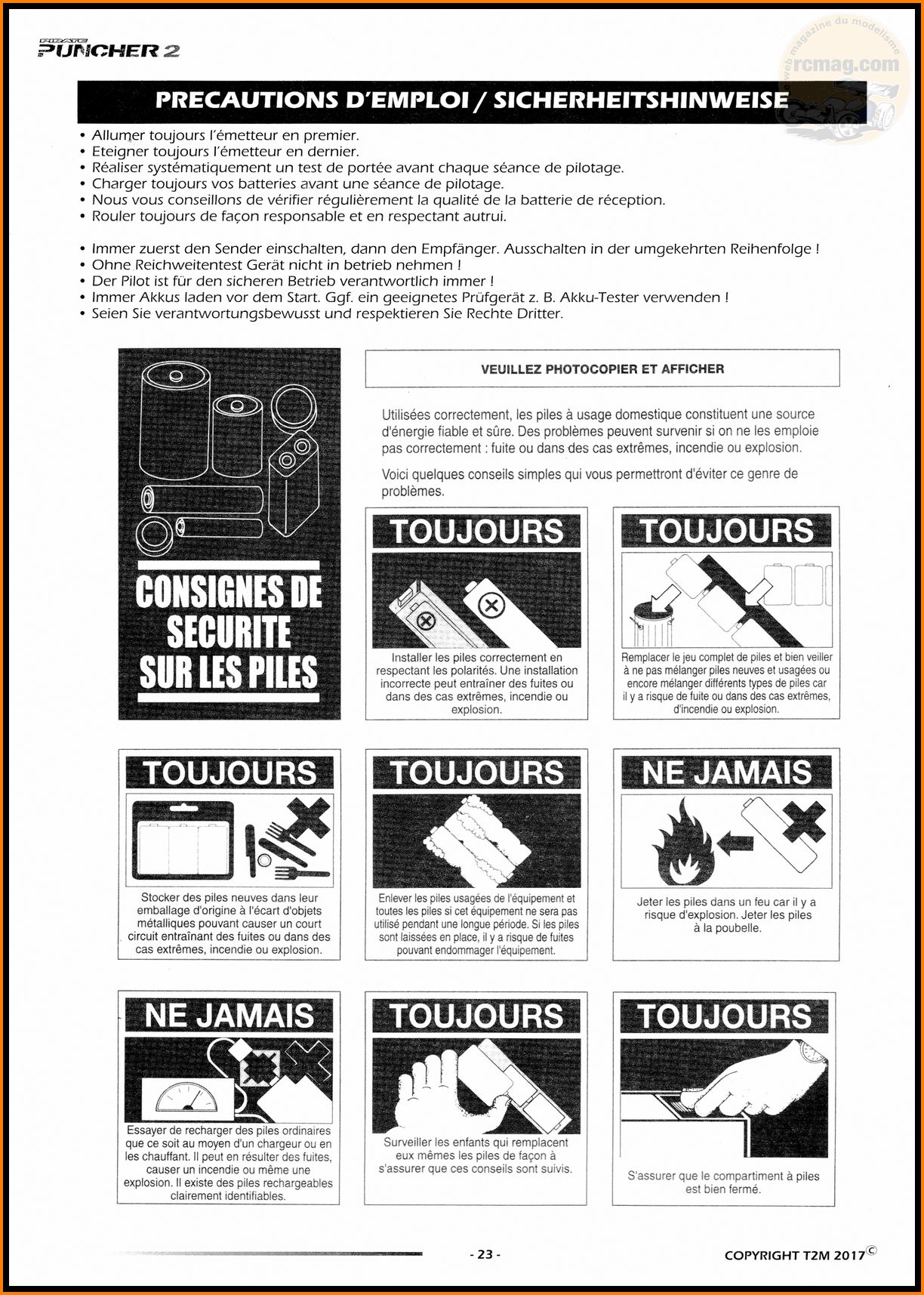

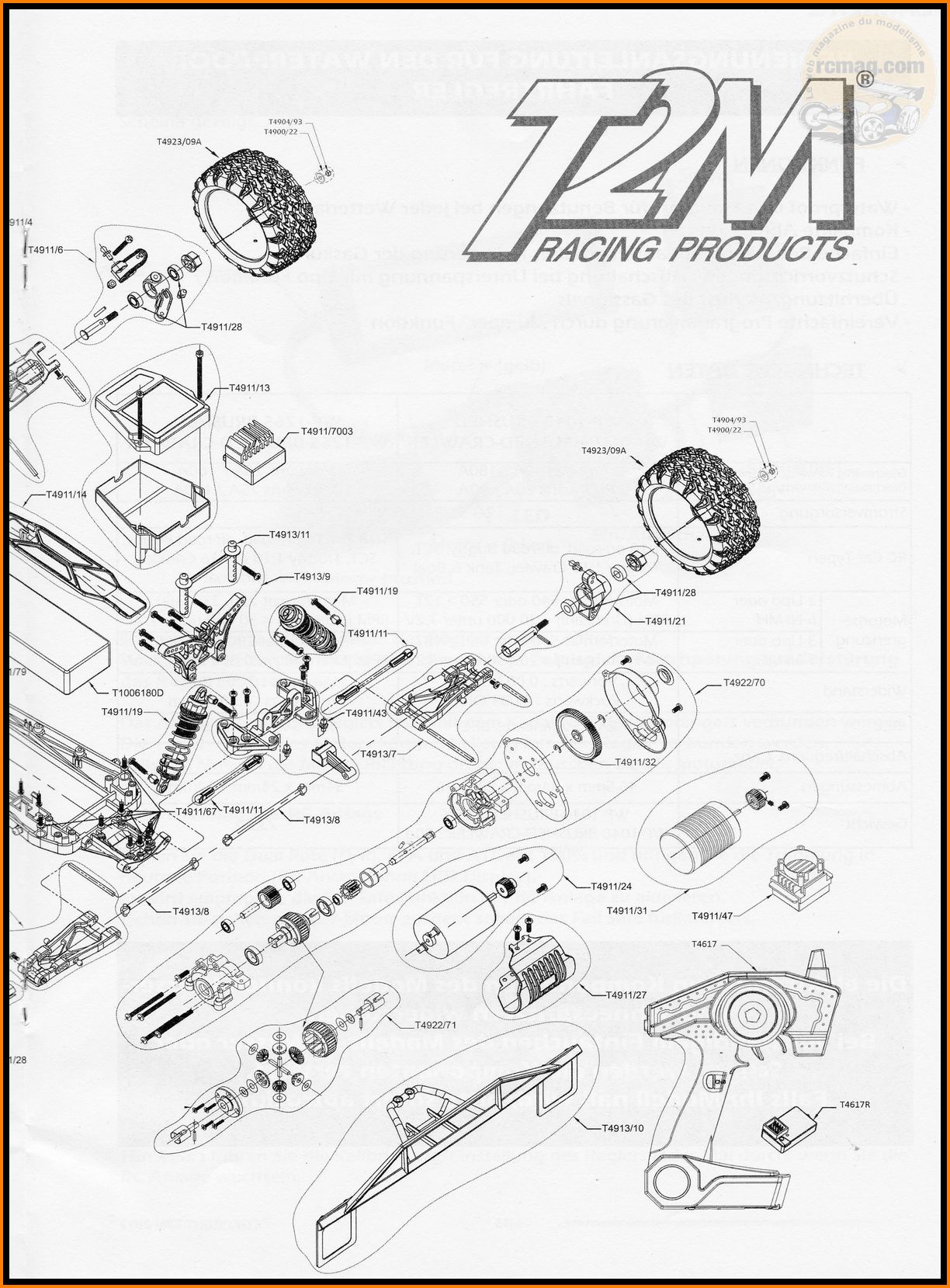

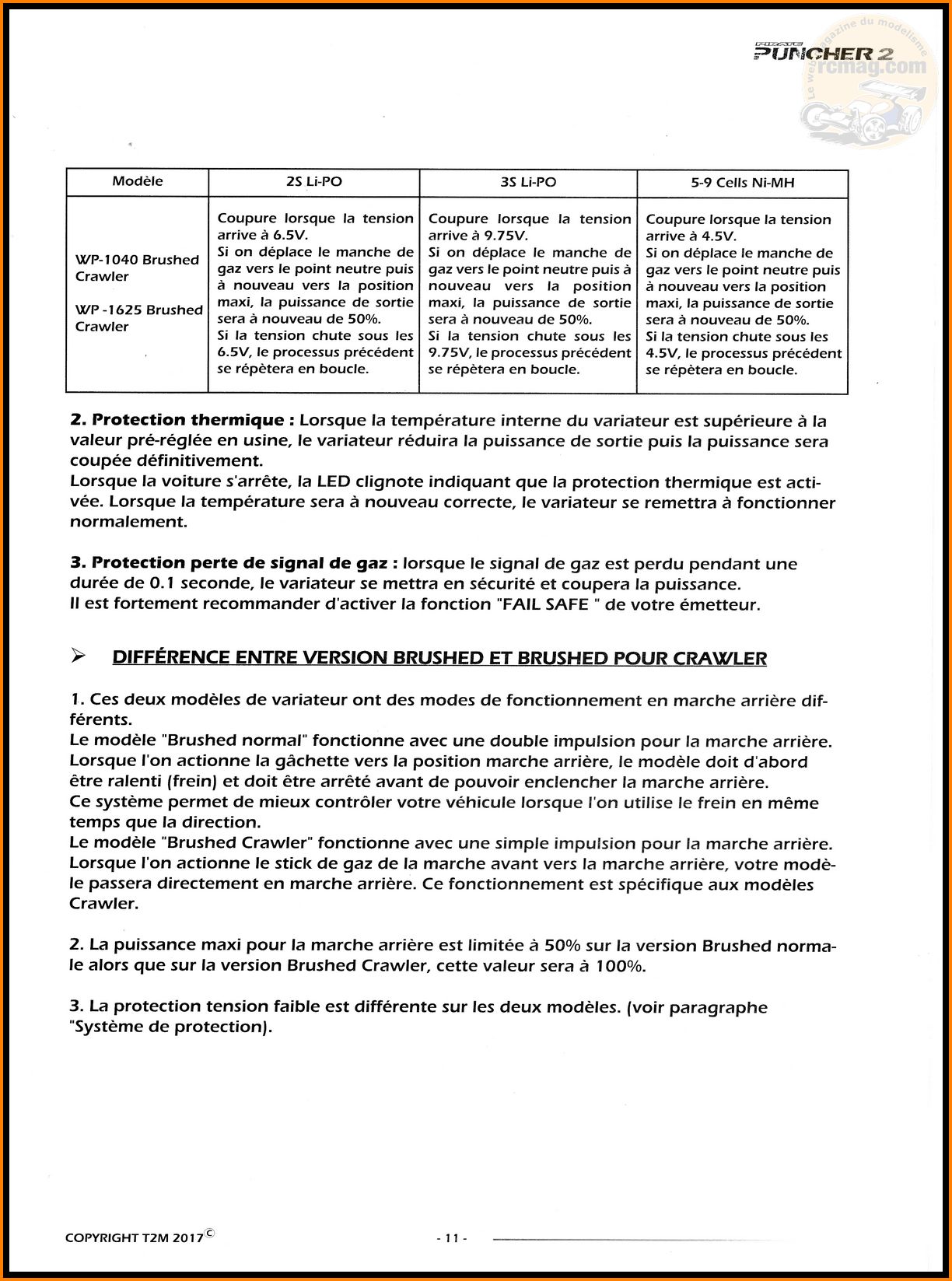

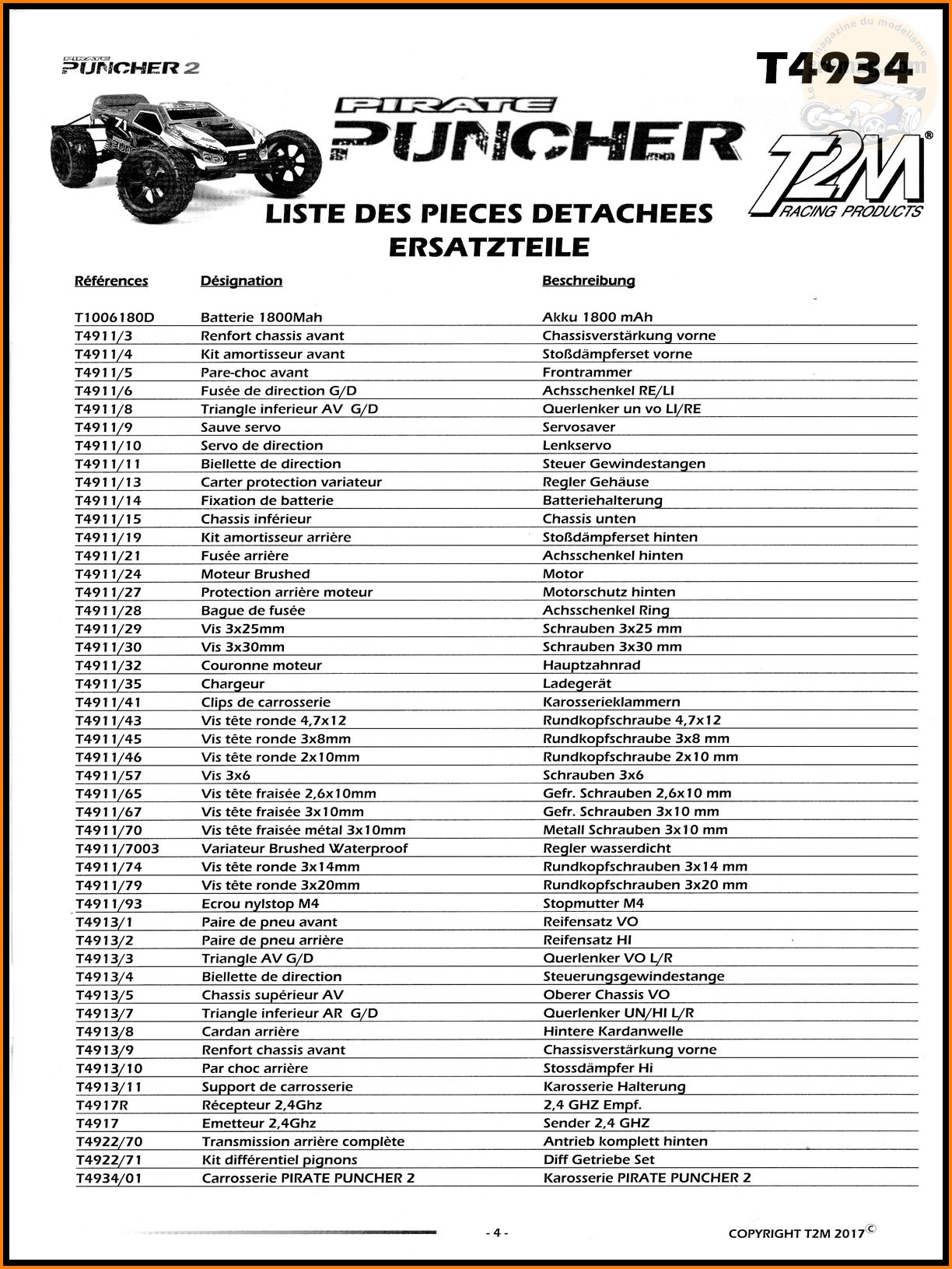

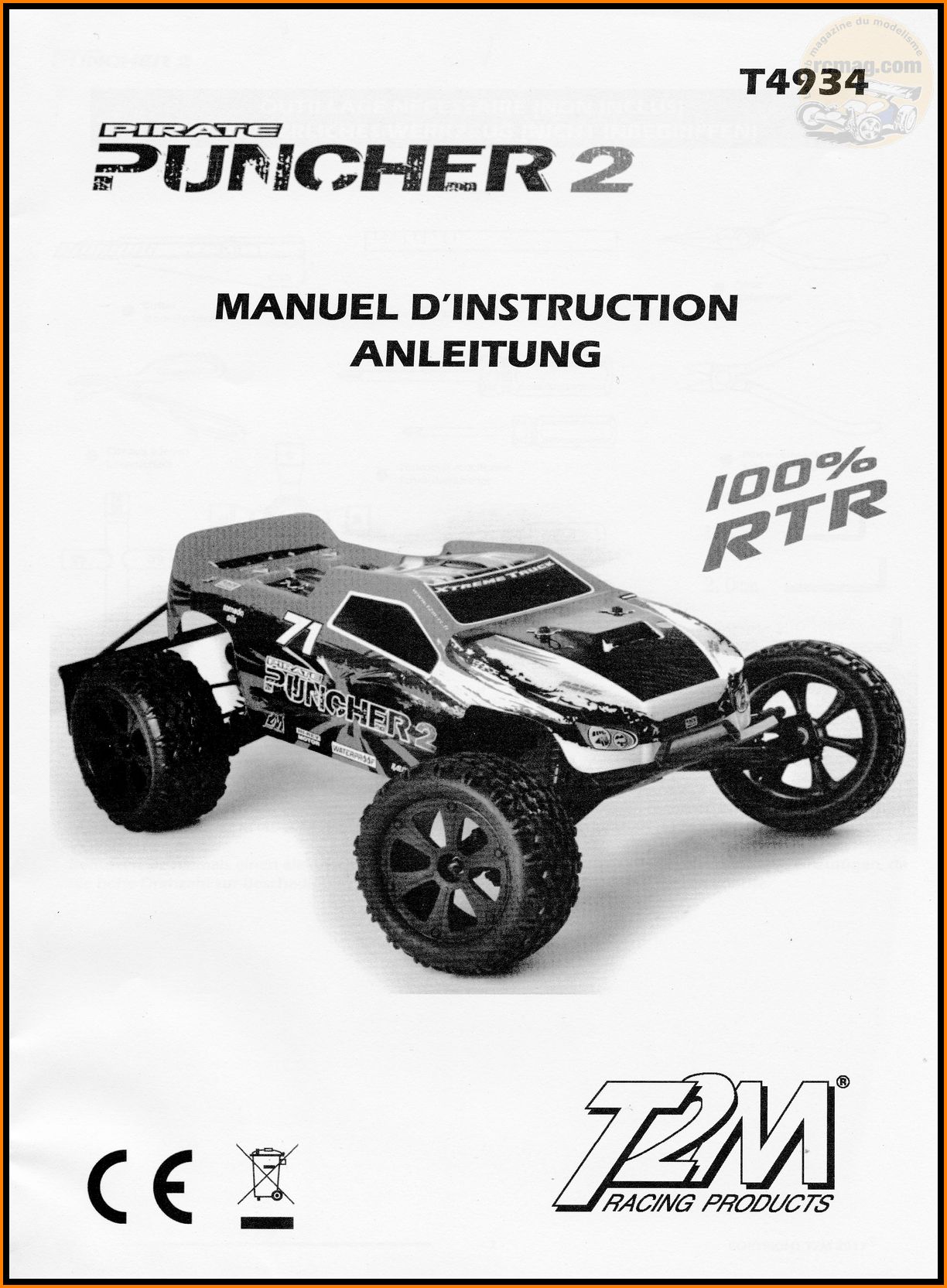

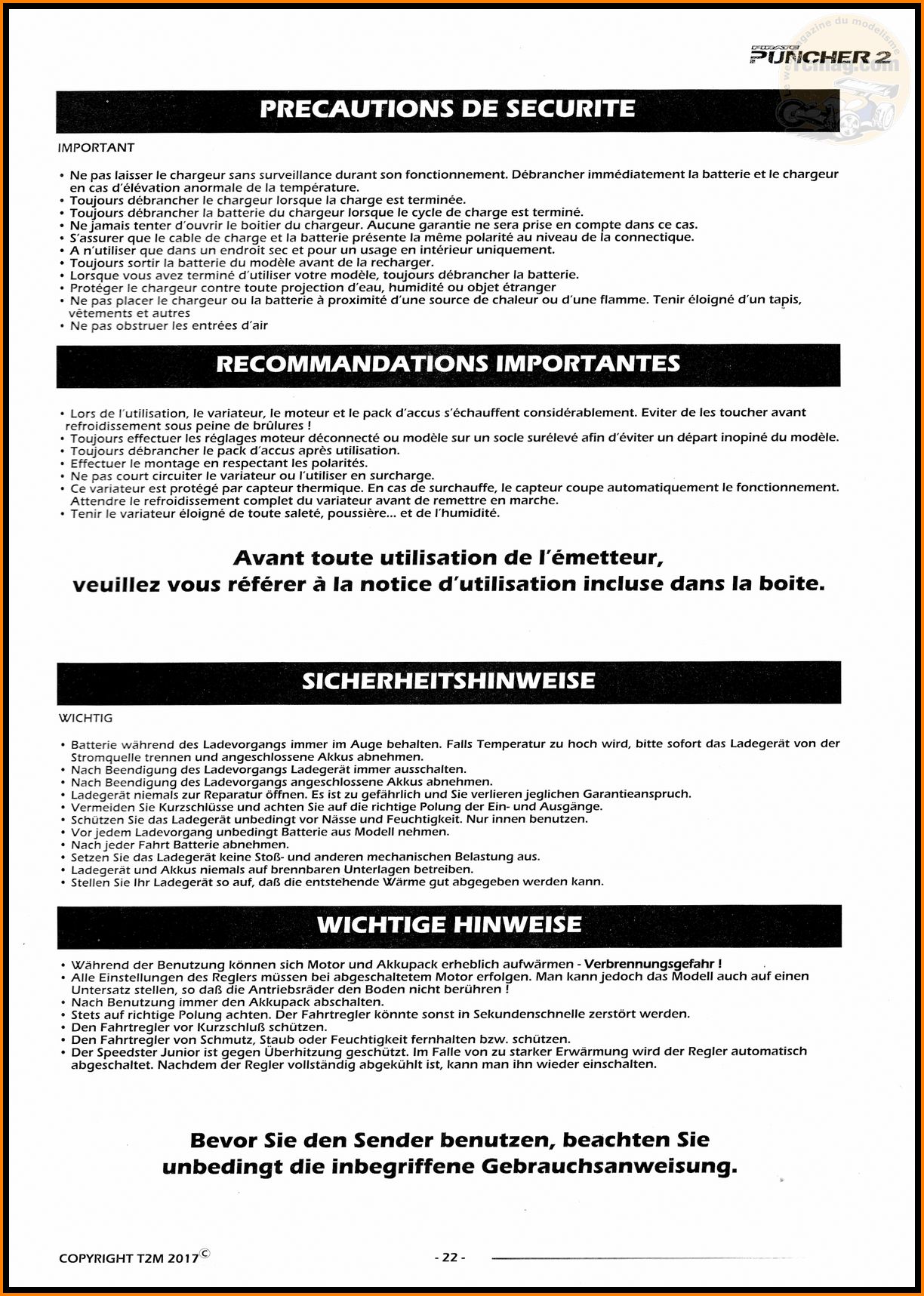

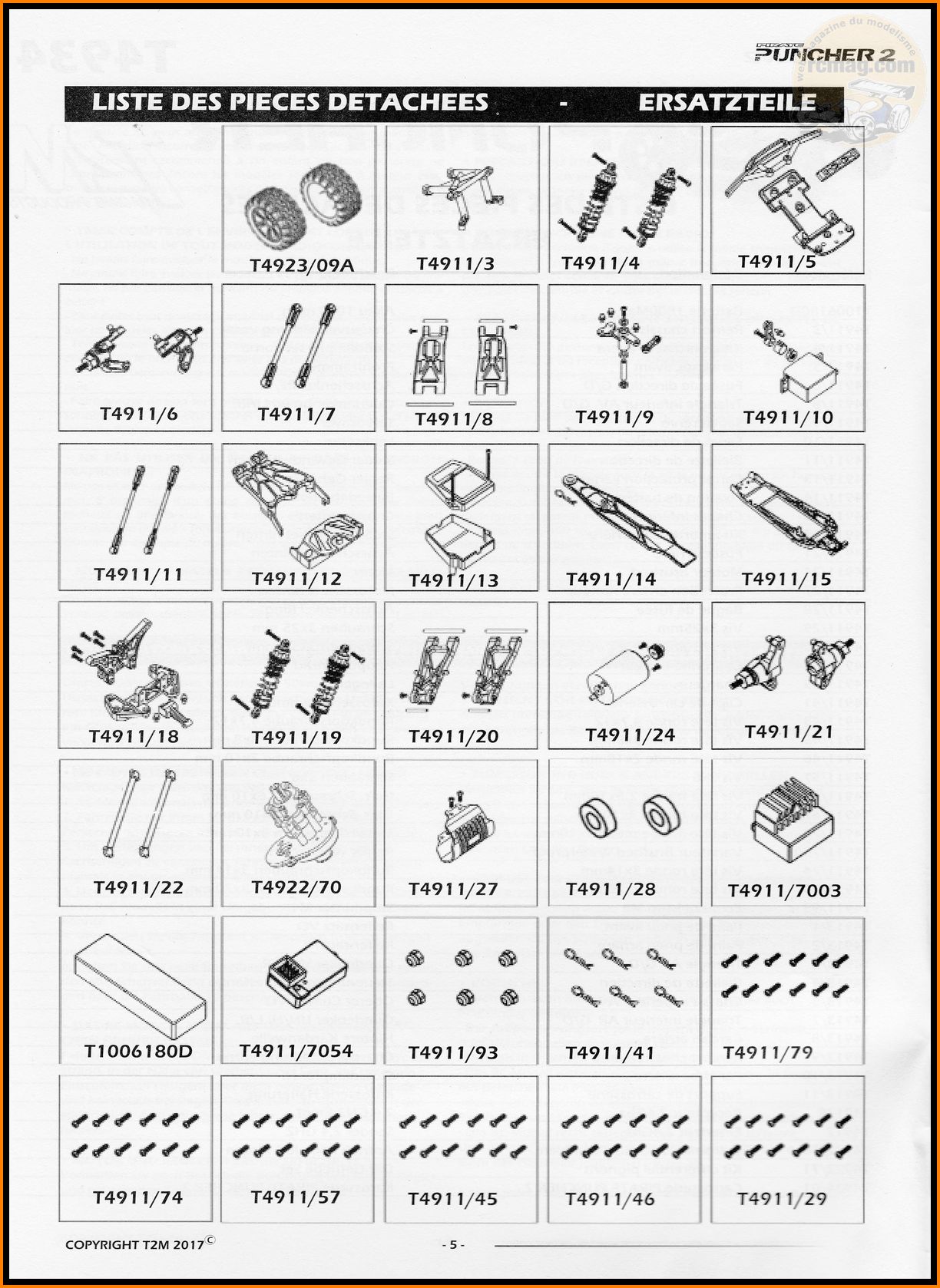

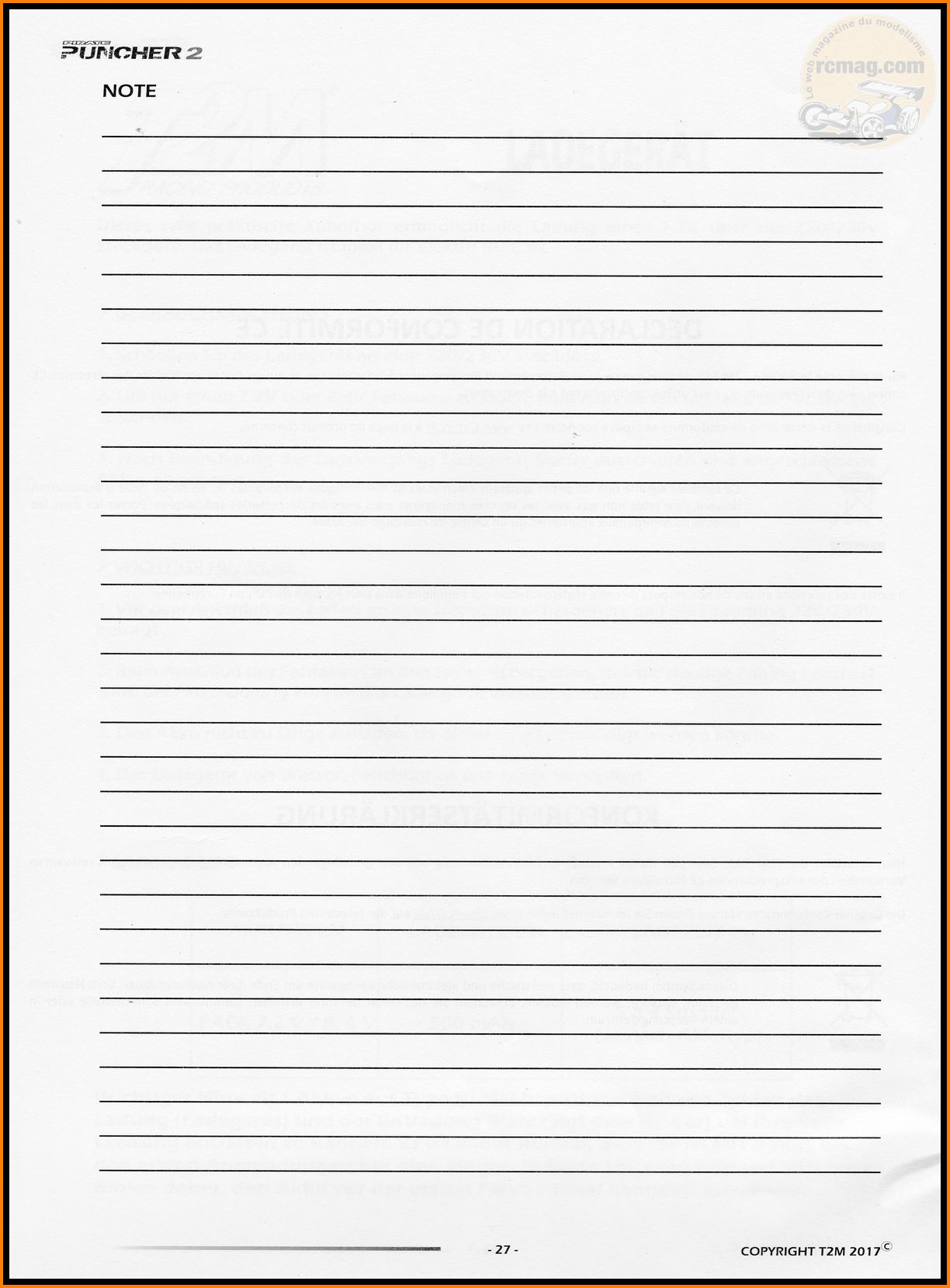

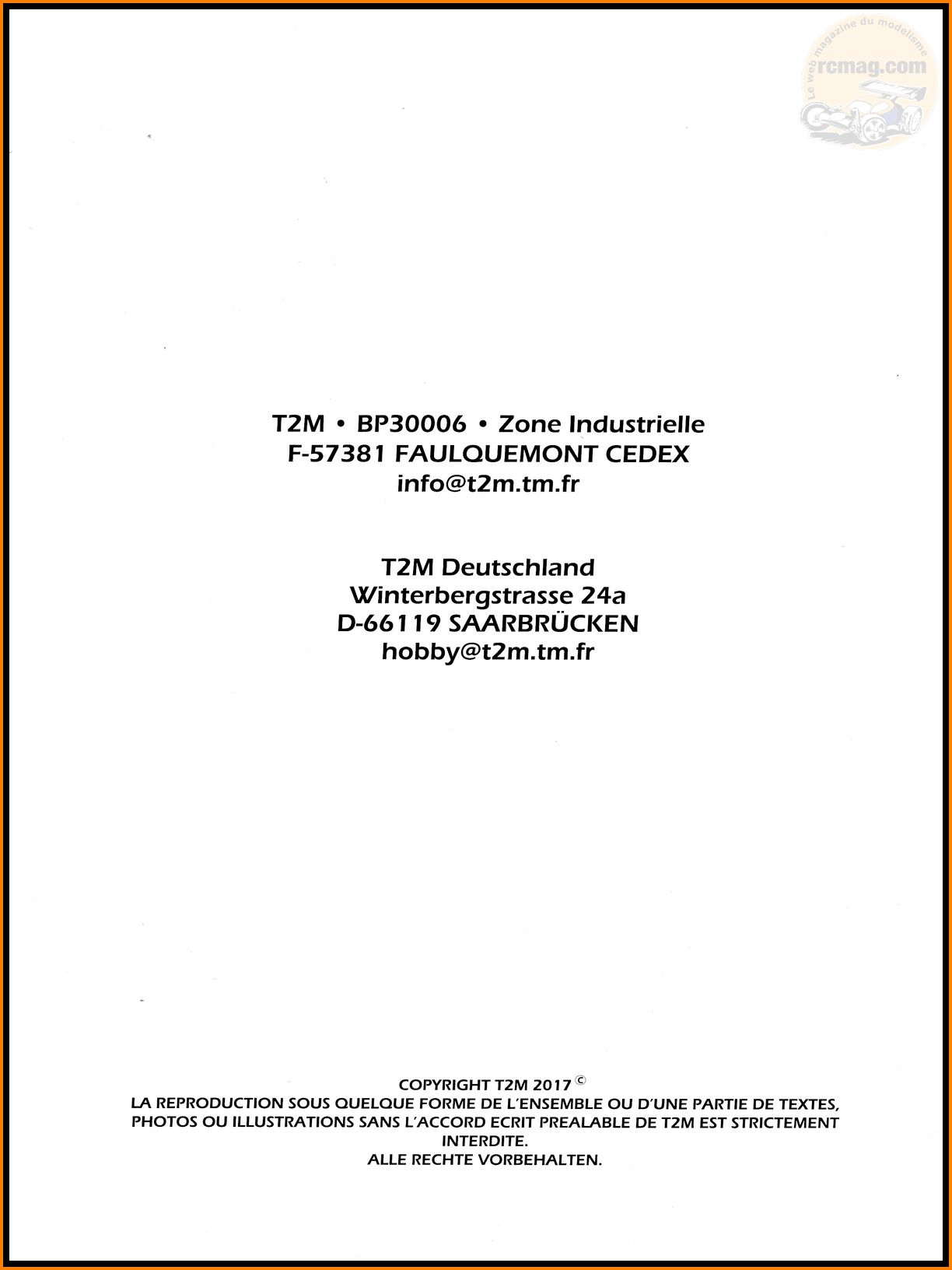

La notice du Puncher 2. J'aurai aimé plus de détails sur son montage pour facilité l'entretien par les débutants.

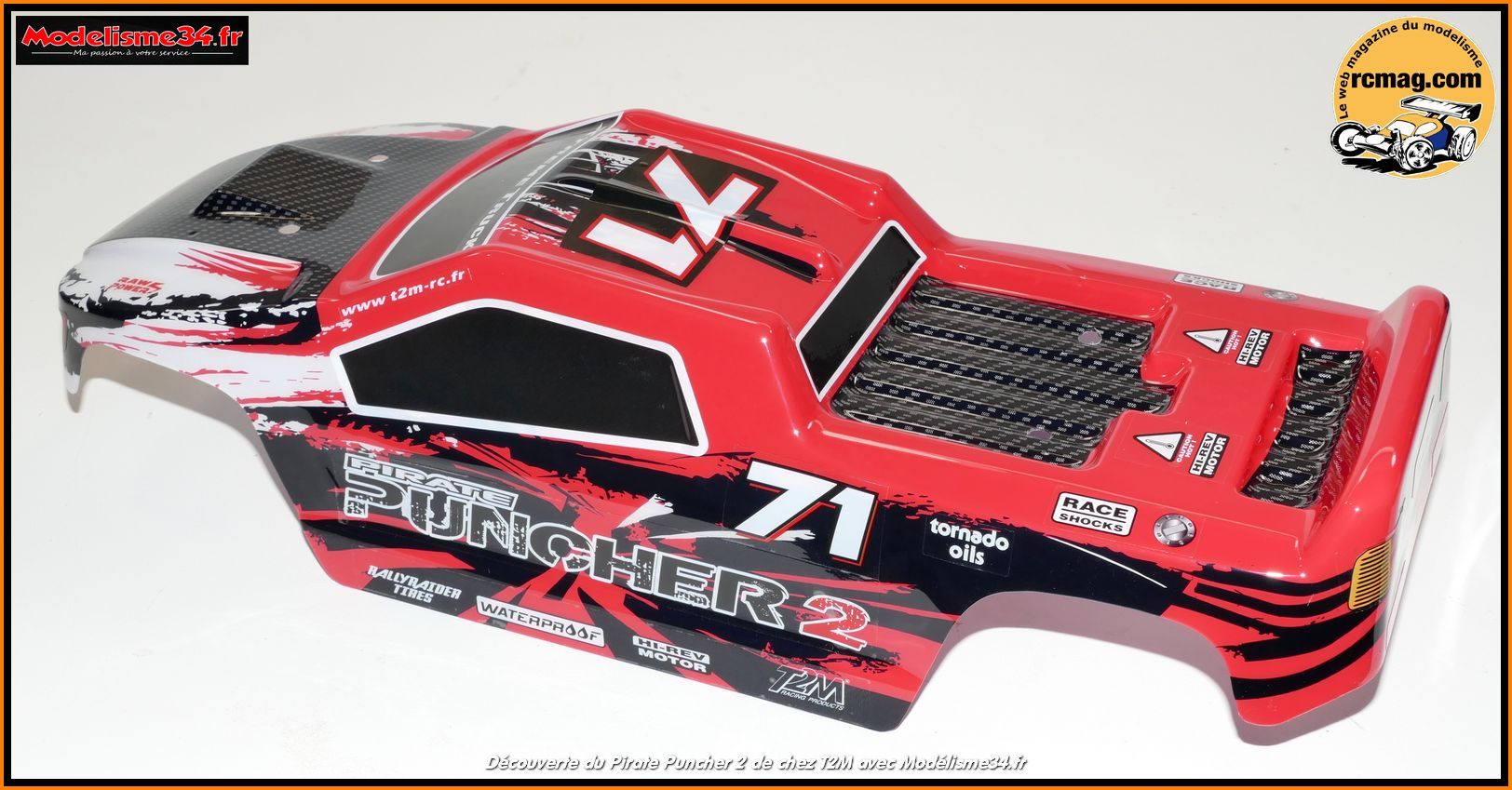

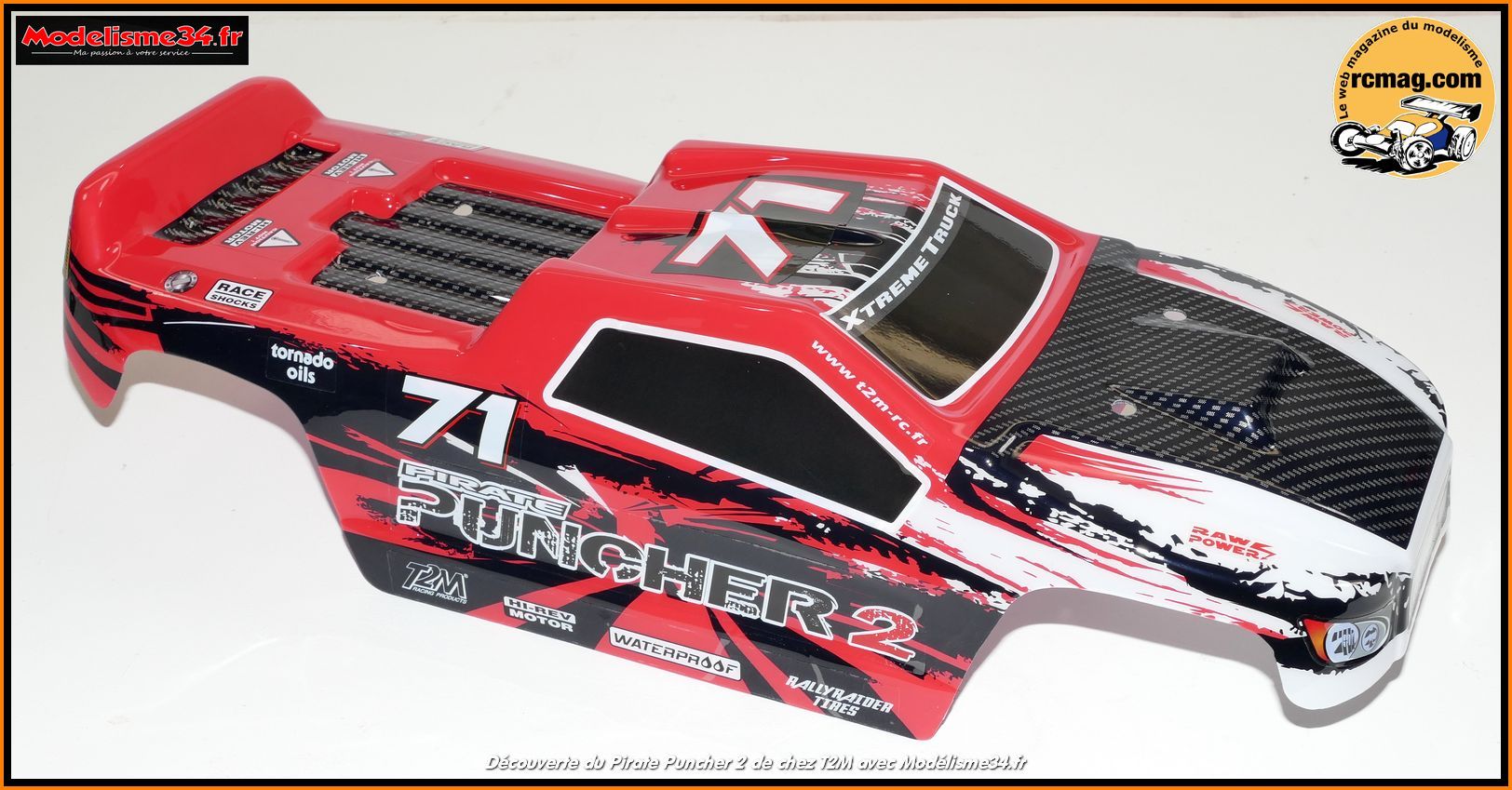

La carrosserie du Puncher 2 au look stadium truck.

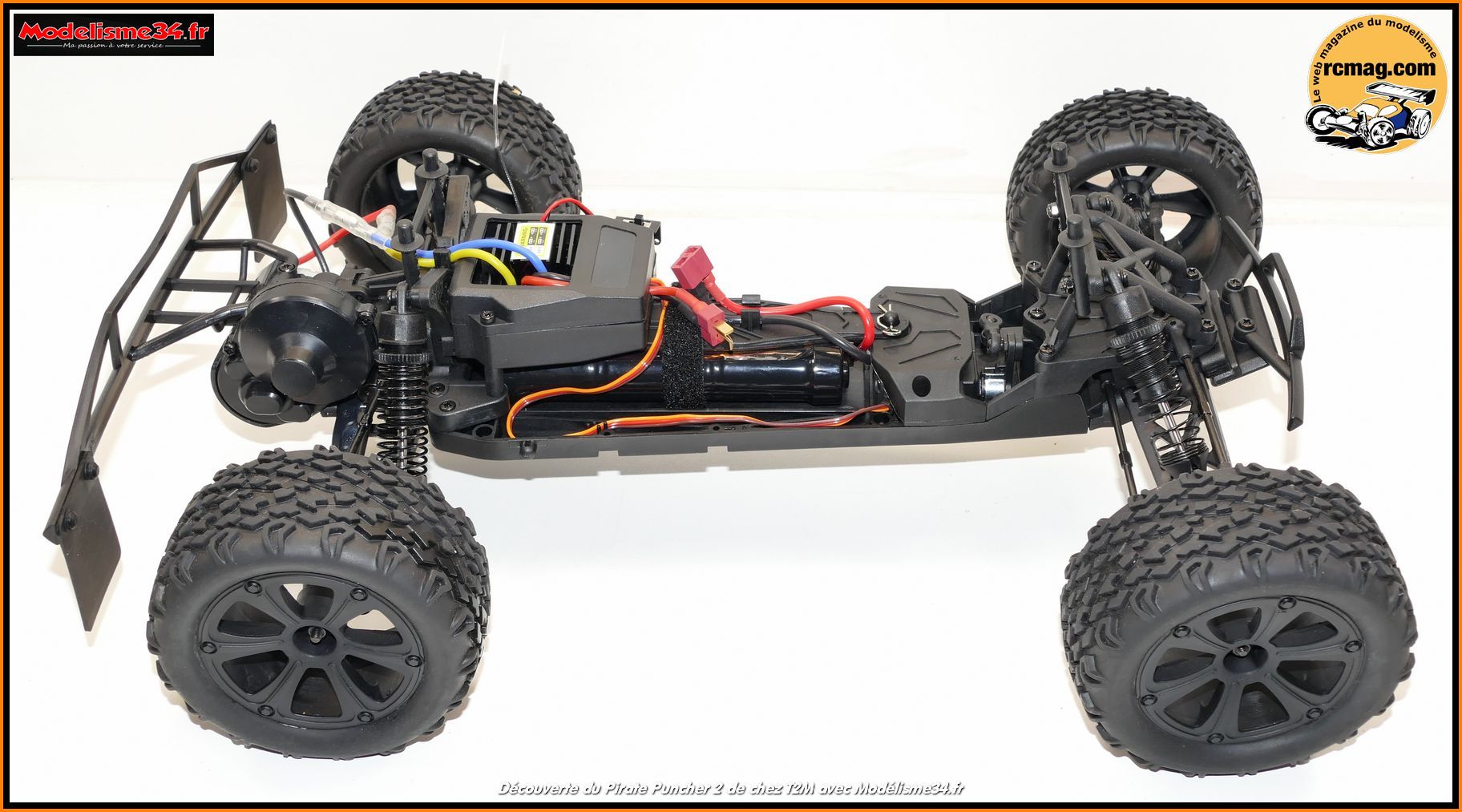

La voiture coté droit. On peut voir que ce Puncher 2 est directement inspiré des voitures de compétions avec une implantation moderne, des pas inversés partout et de nombreuses possibilités de réglages.

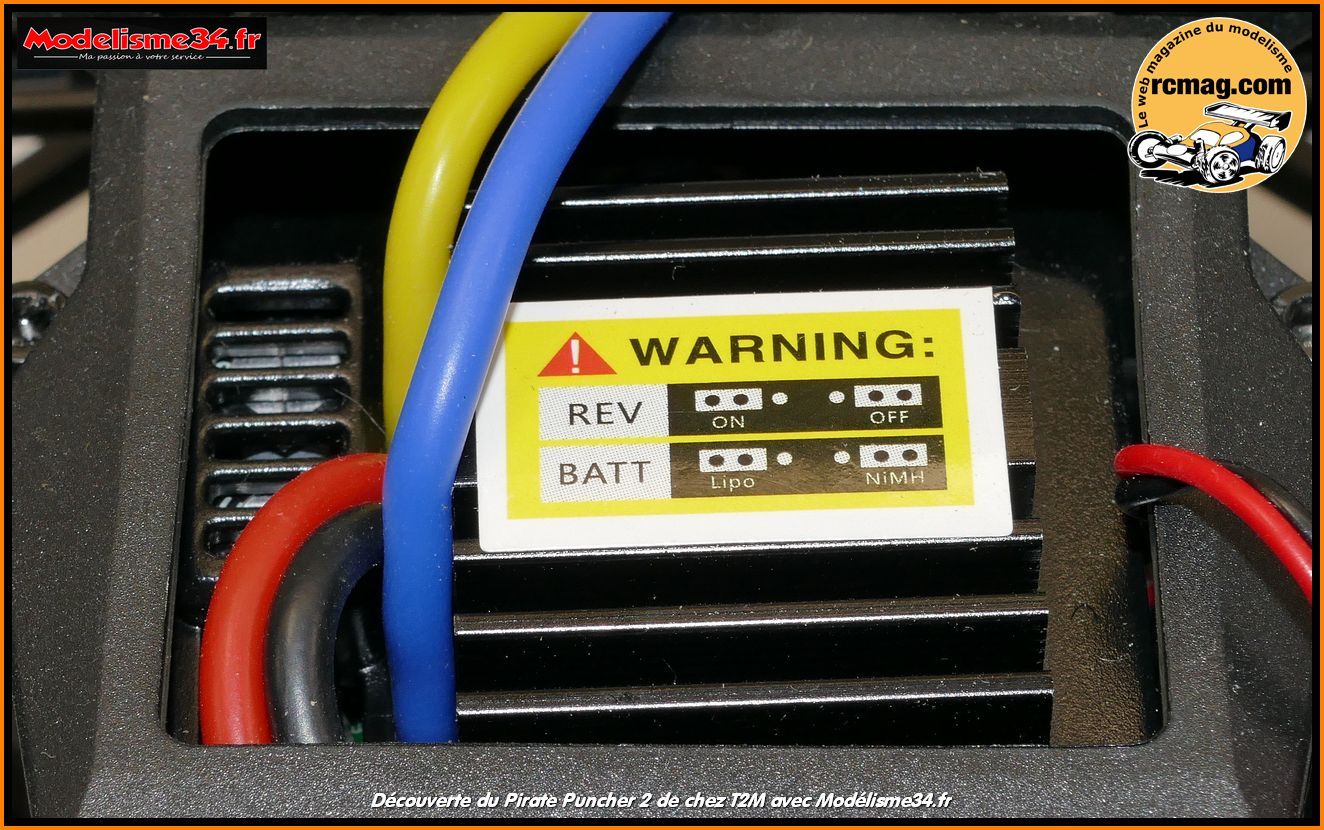

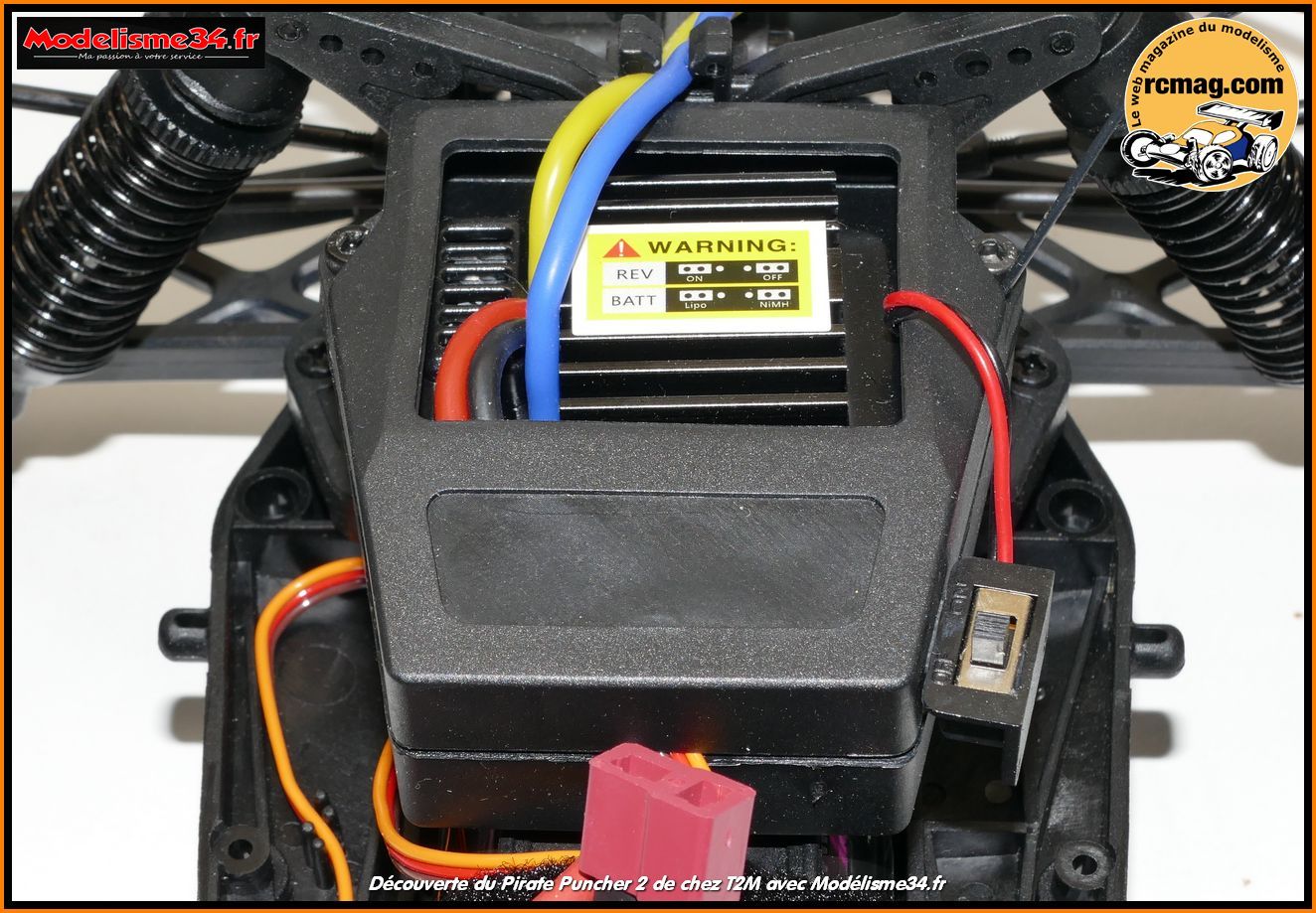

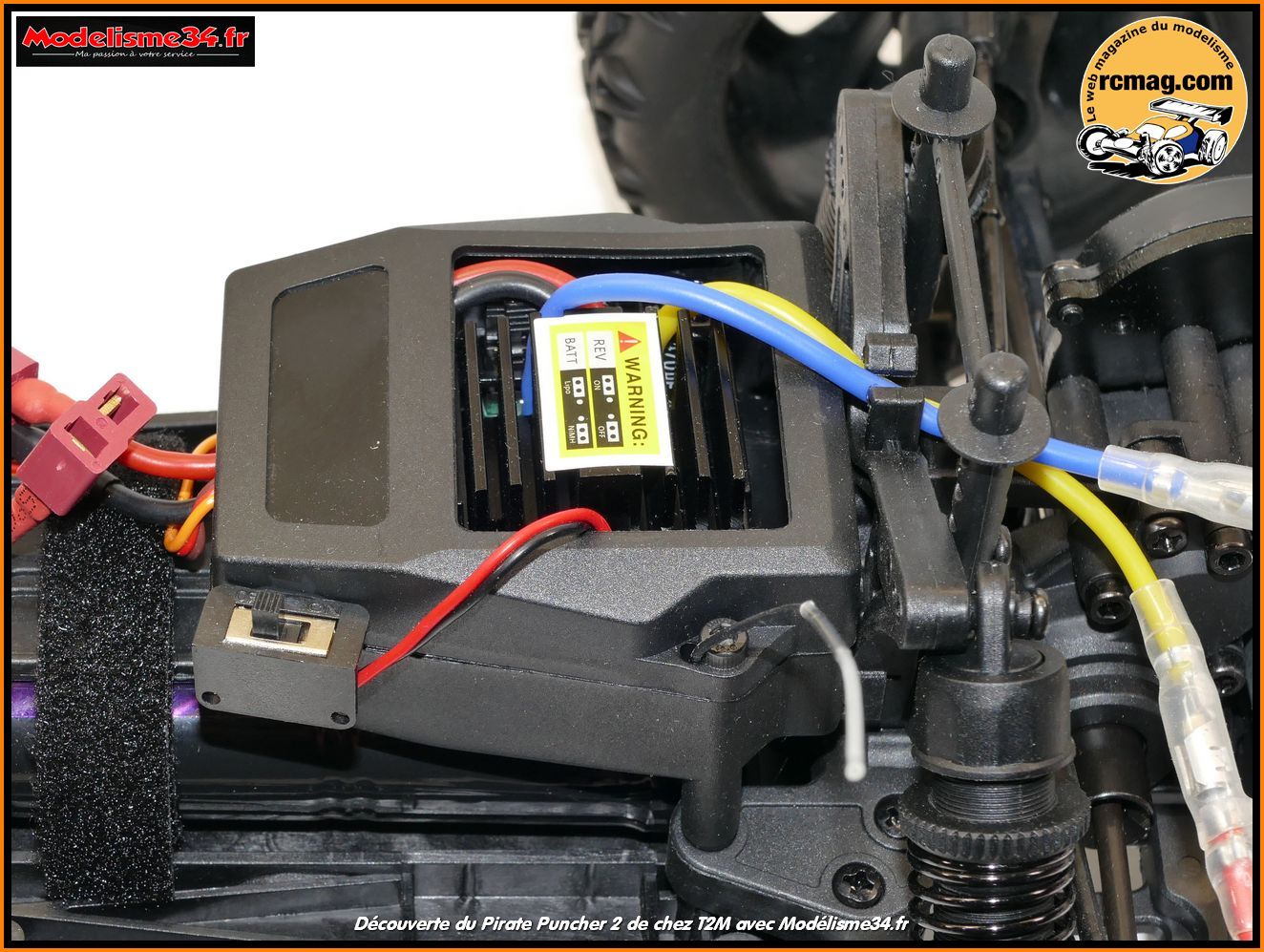

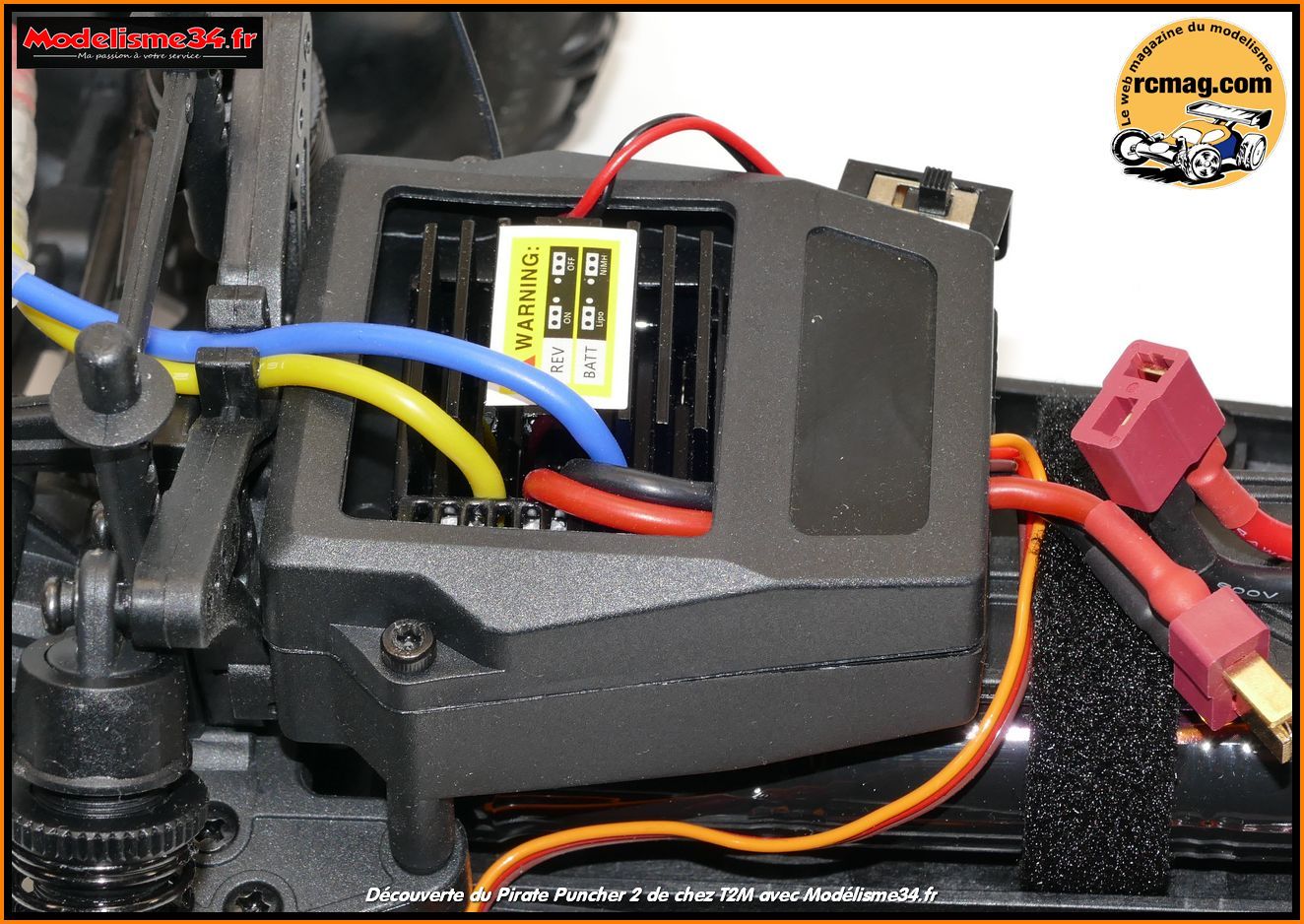

Dans cette boite située sur l'arrière et au dessus de la batterie on retrouve le contrôleur et le récepteur.
Ils sont ainsi bien protégés et accessibles.

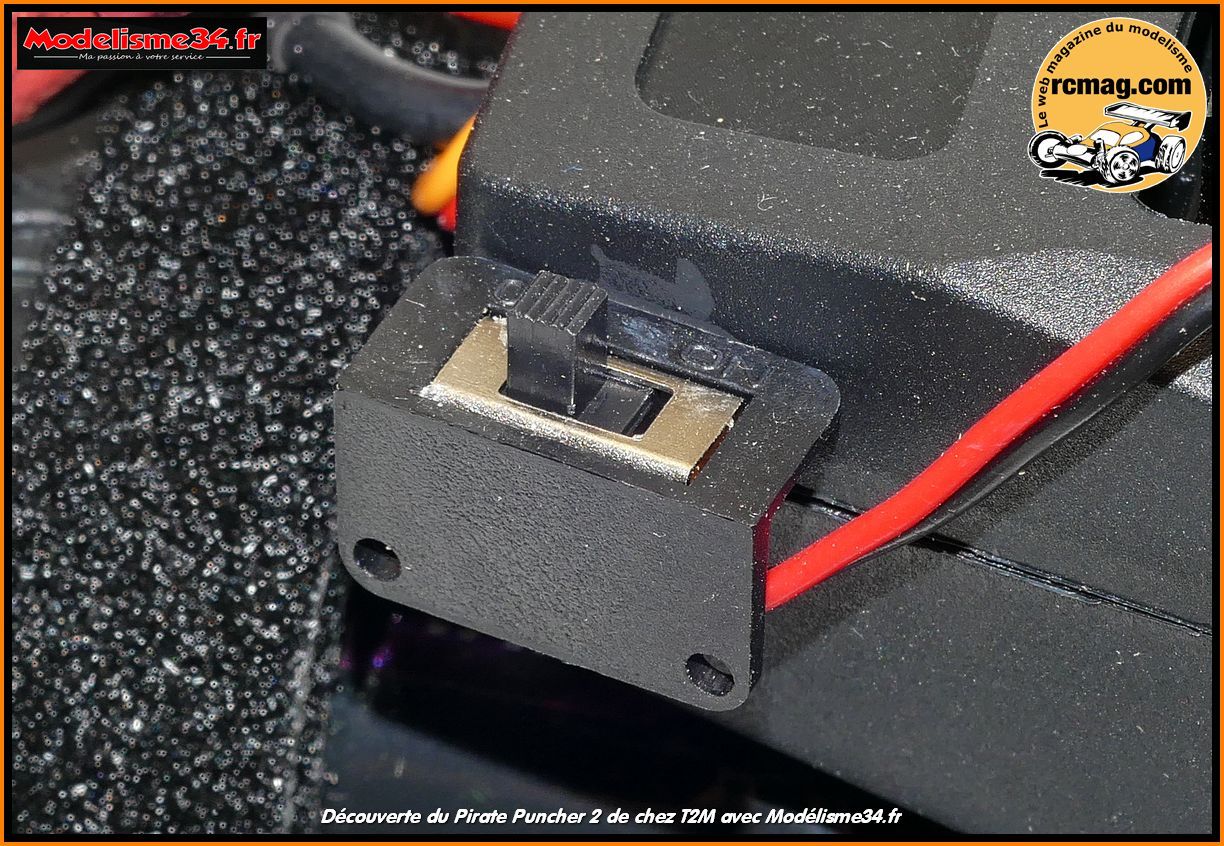

L'interrupteur du contrôleur qui est facilement accessible.

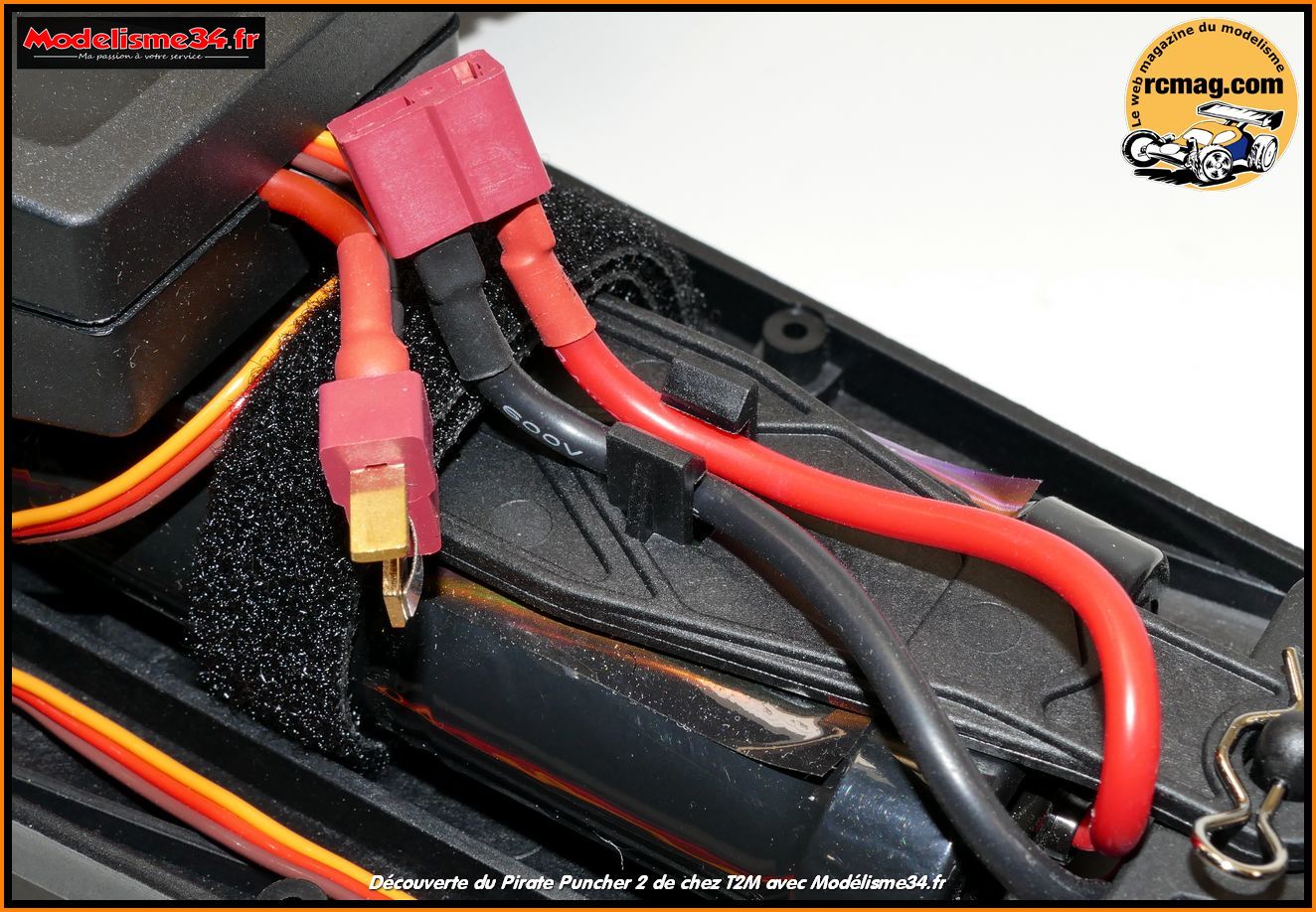

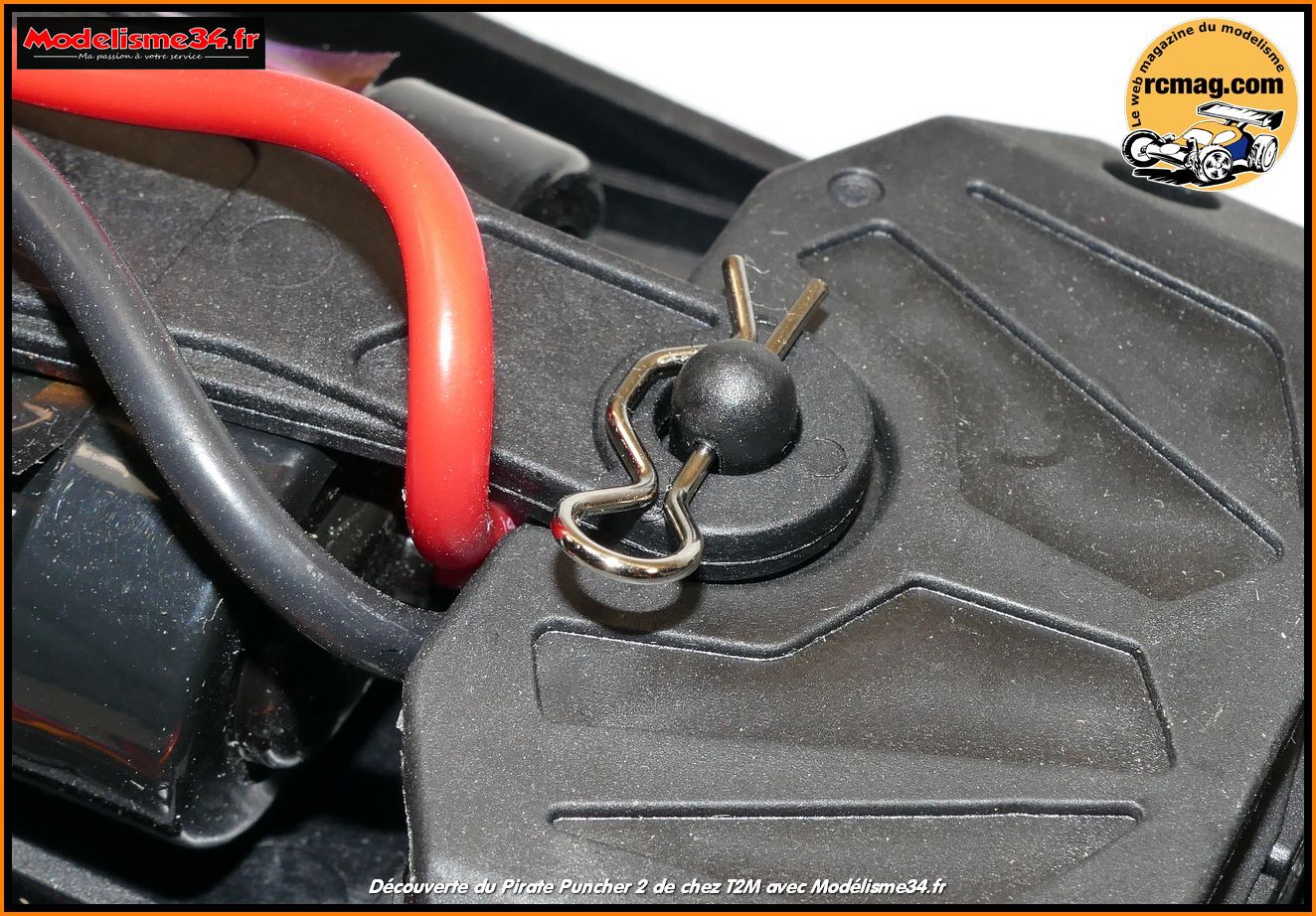

Pratique, la fixation rapide de la batterie avec un unique clips a carrosserie pour la maintenir.

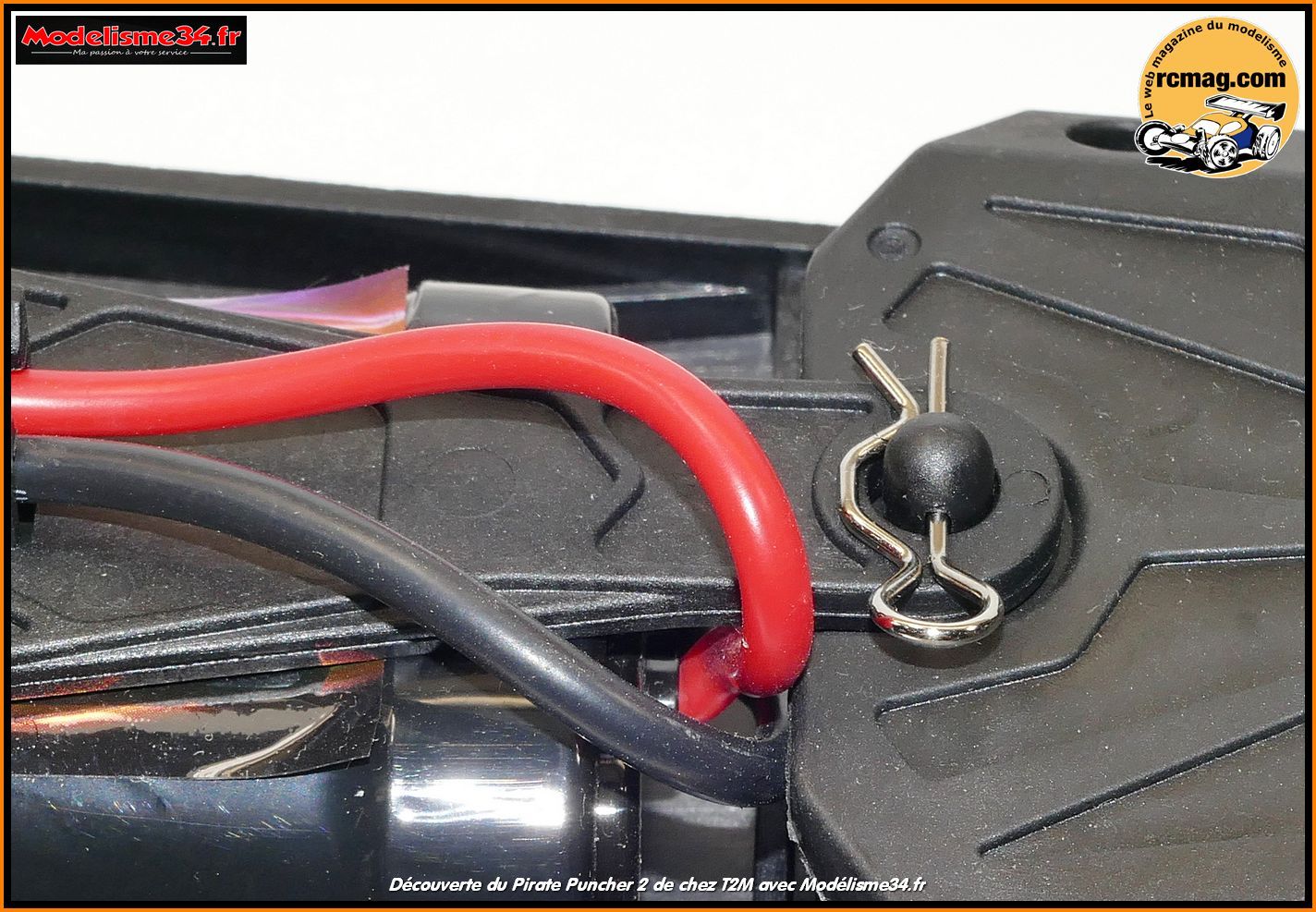

Bon point, sur la barrette qui maintient la batterie, on retrouve une fixation pour les câbles.

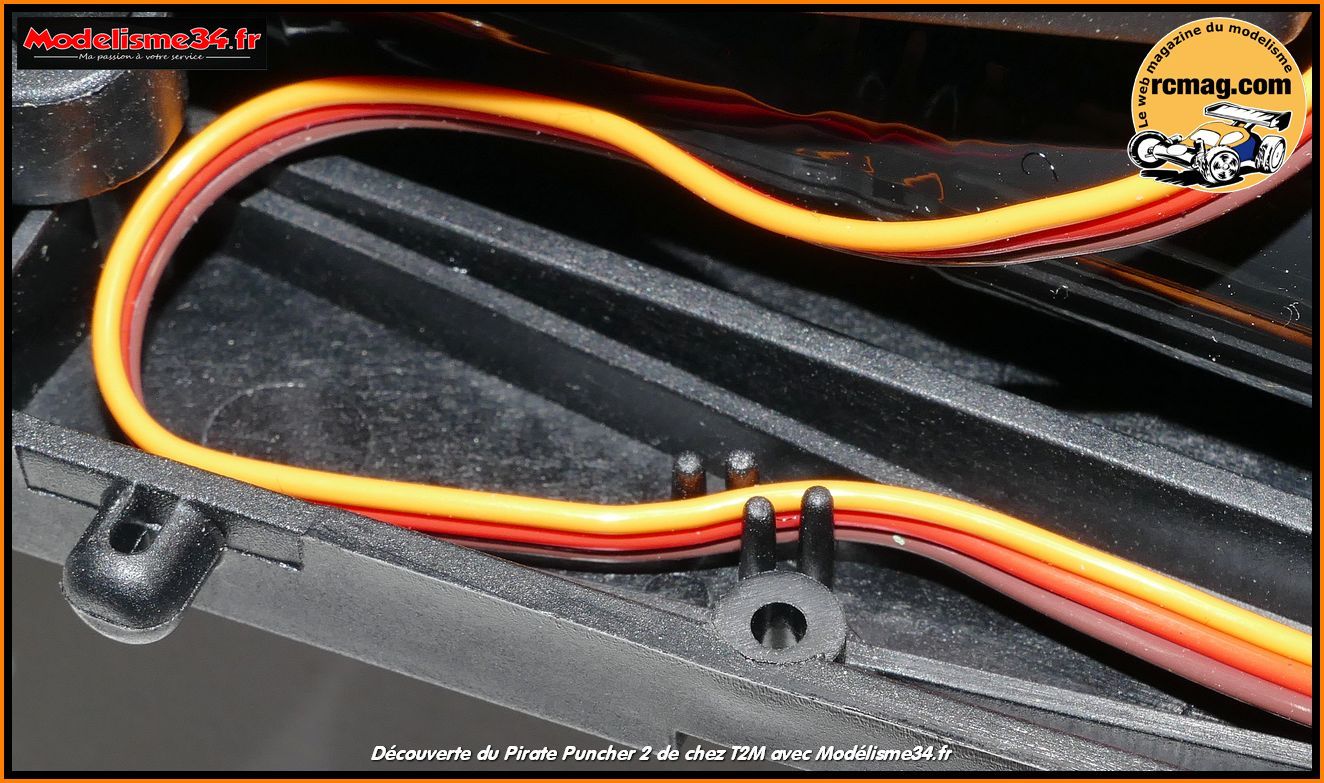

Même chose sur le châssis pour le câble du contrôleur.

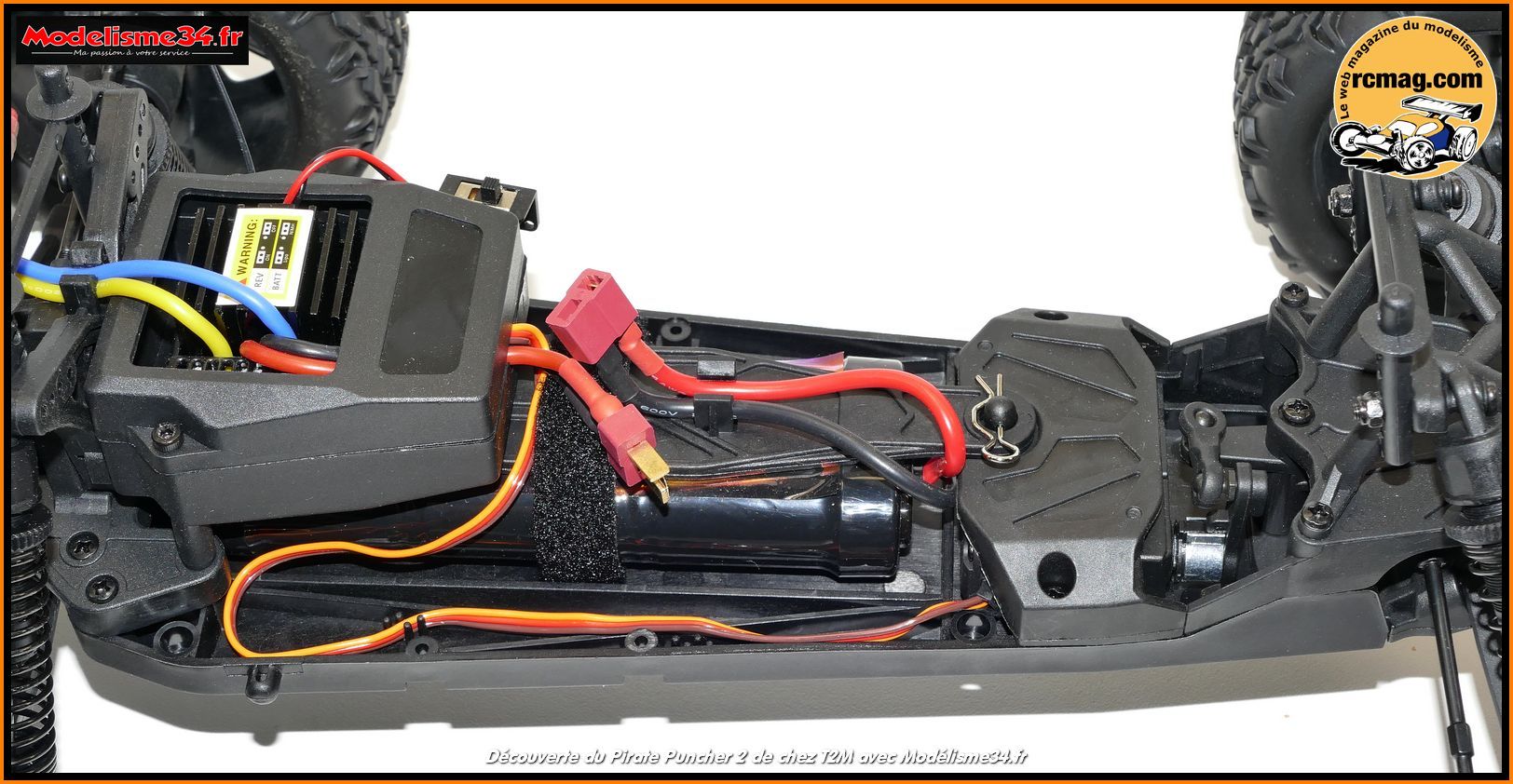

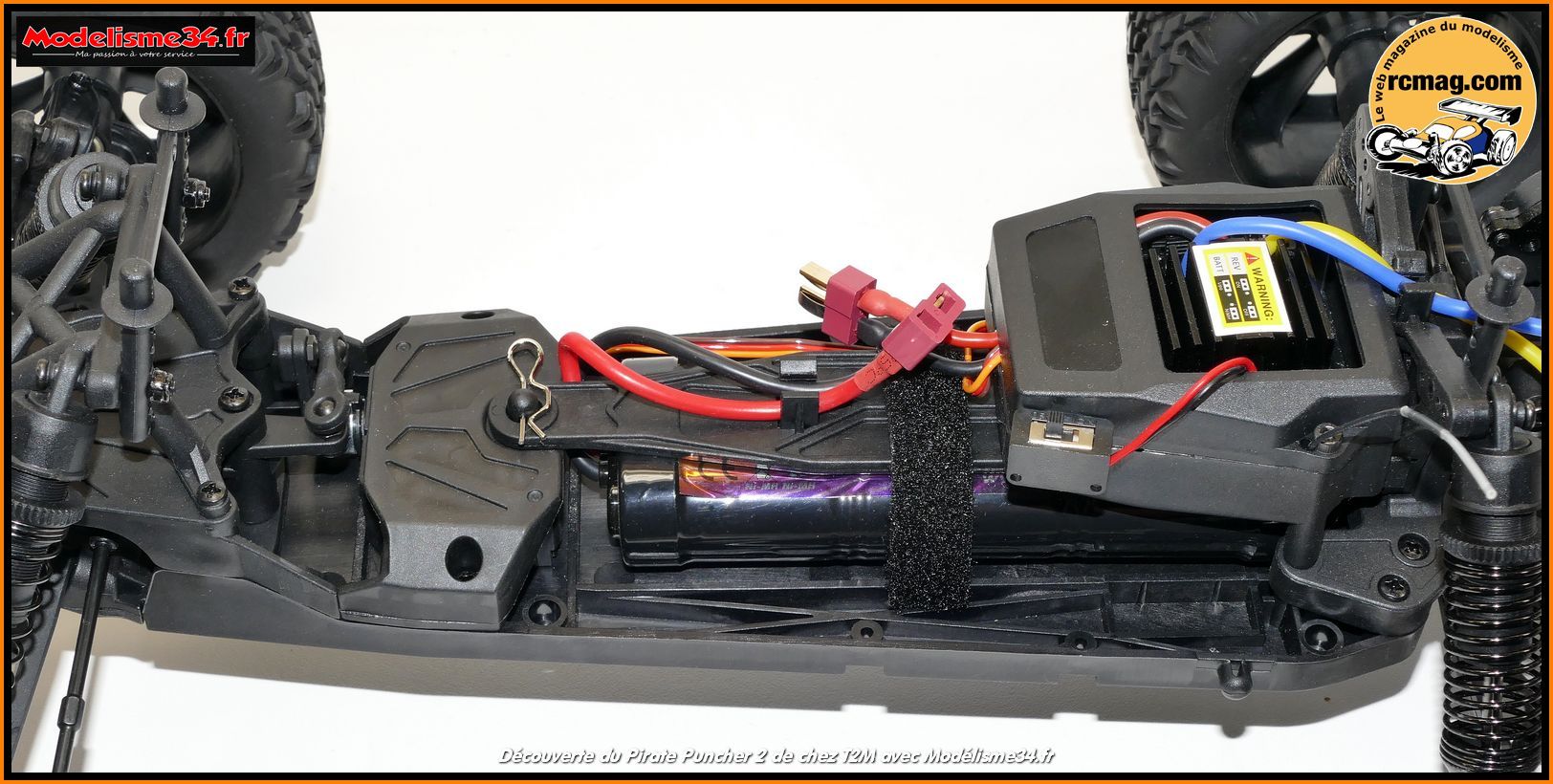

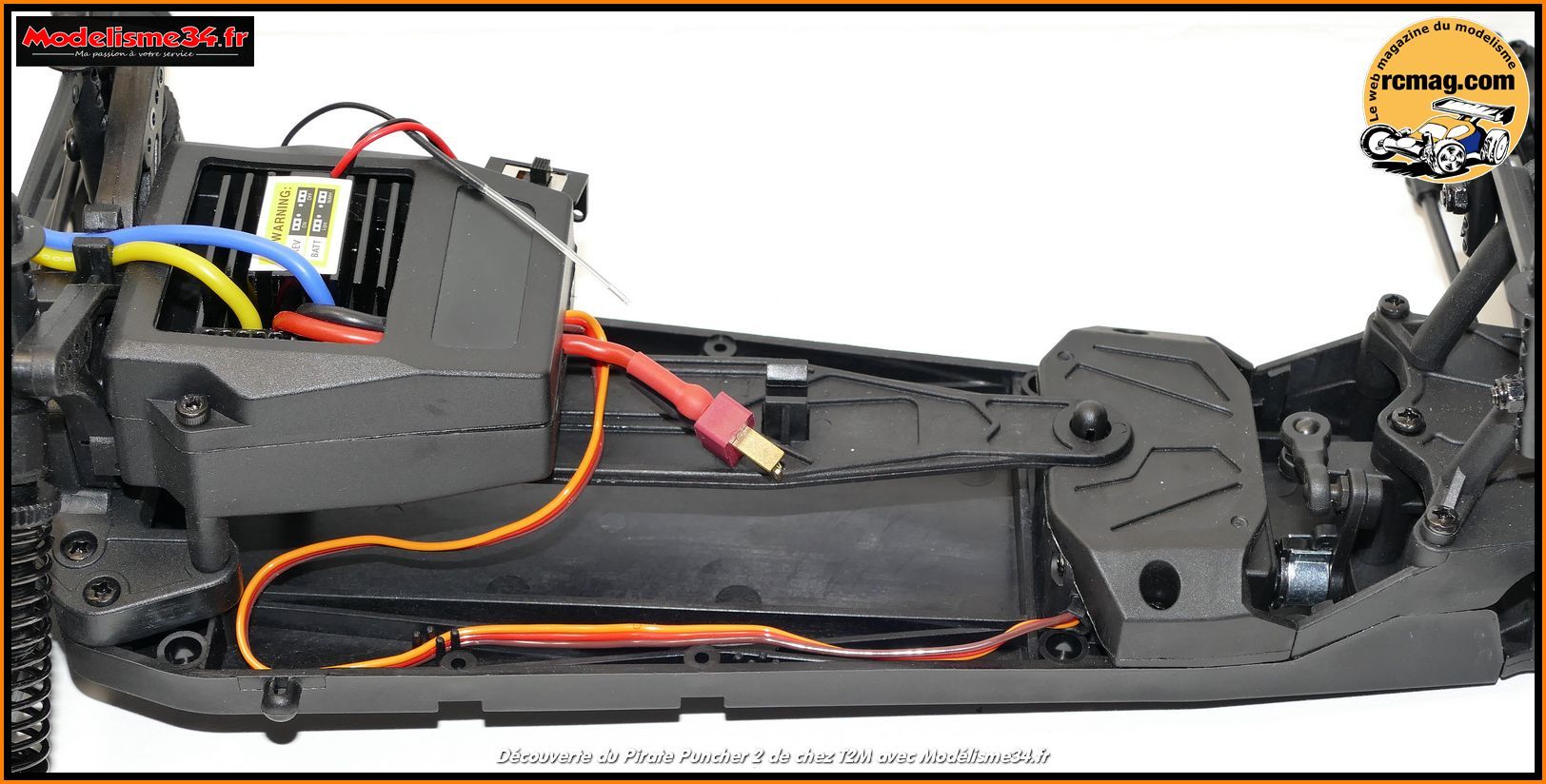

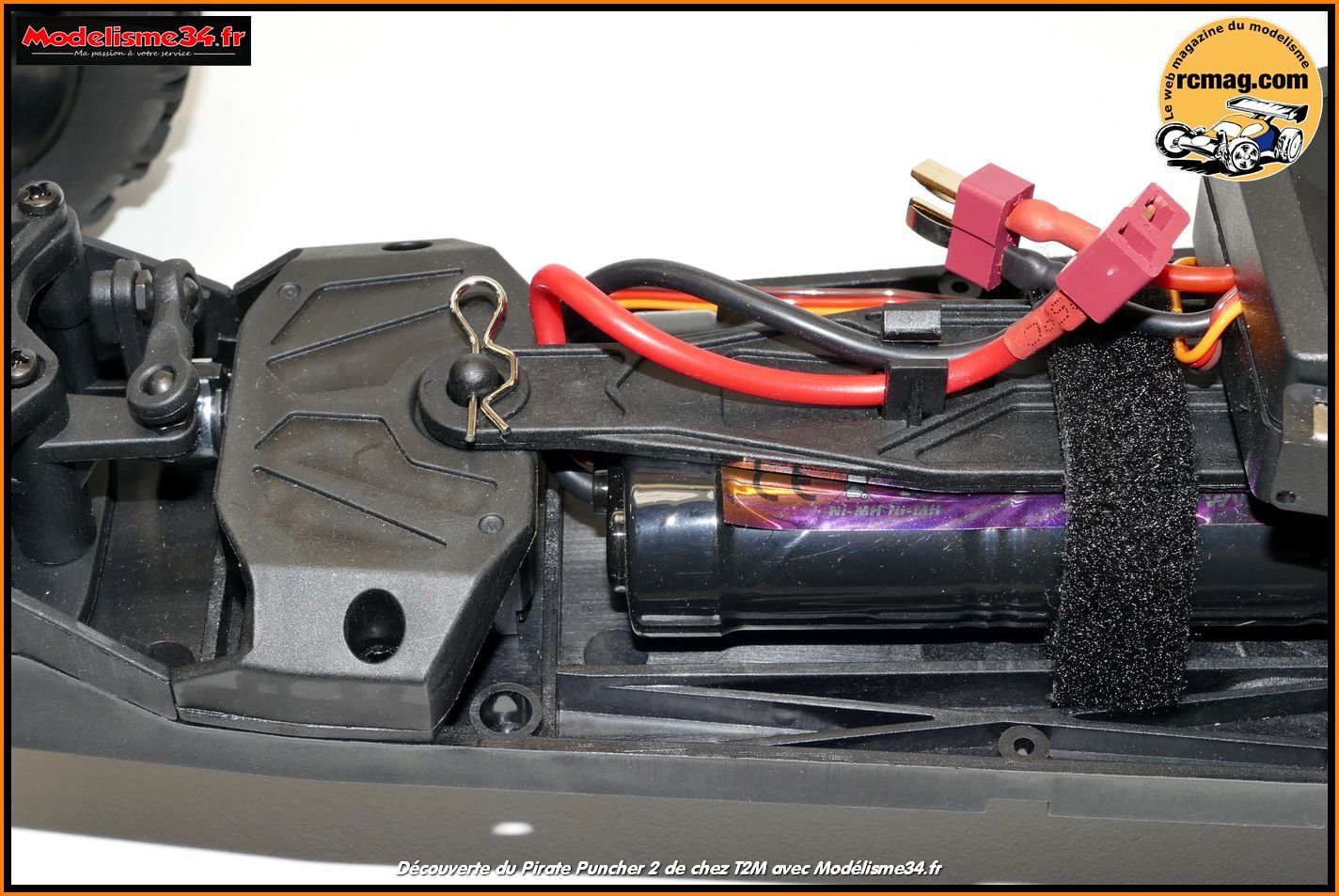

La batterie est en position longitudinale. L'implantation est propre et bien pensée.

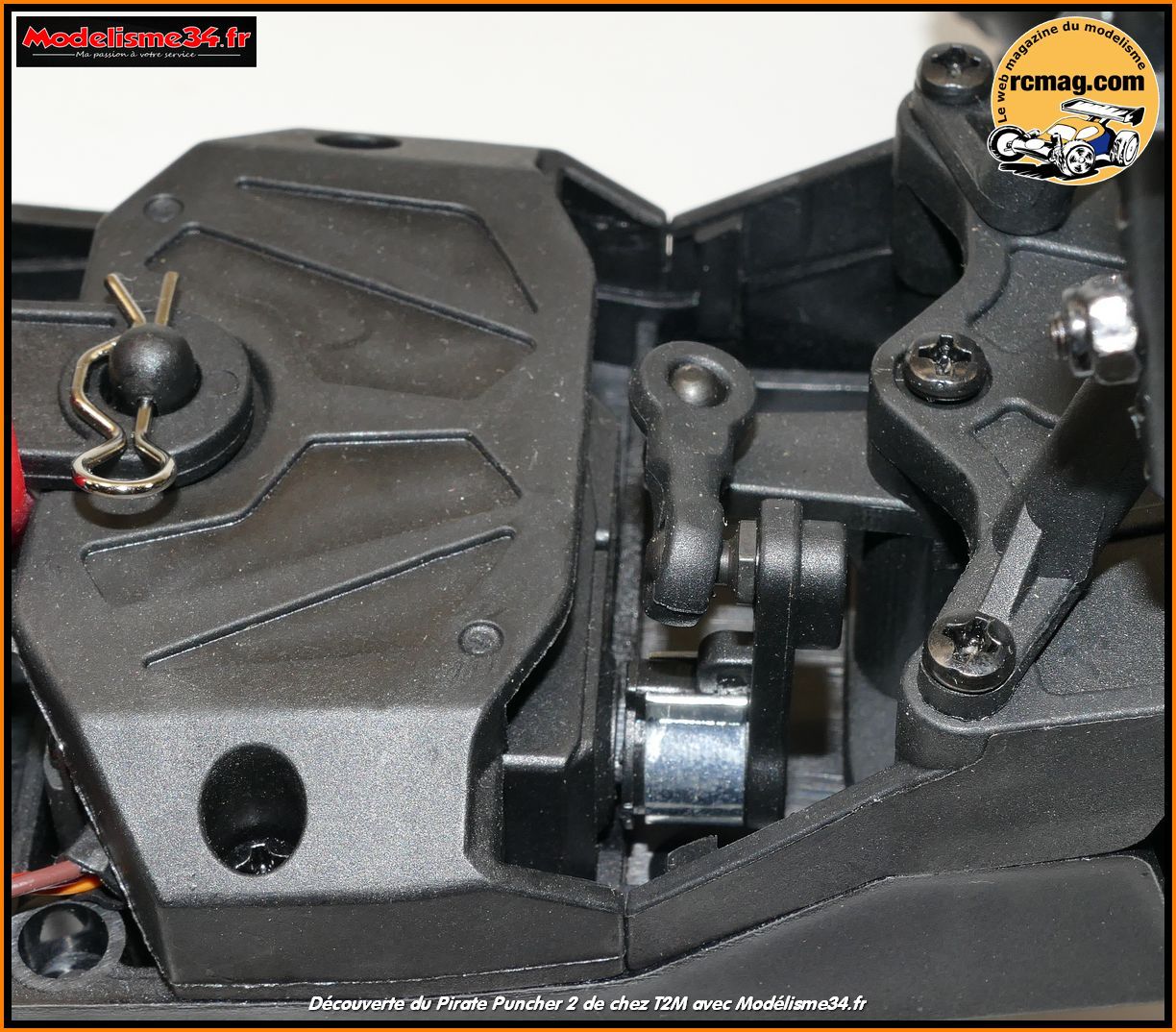

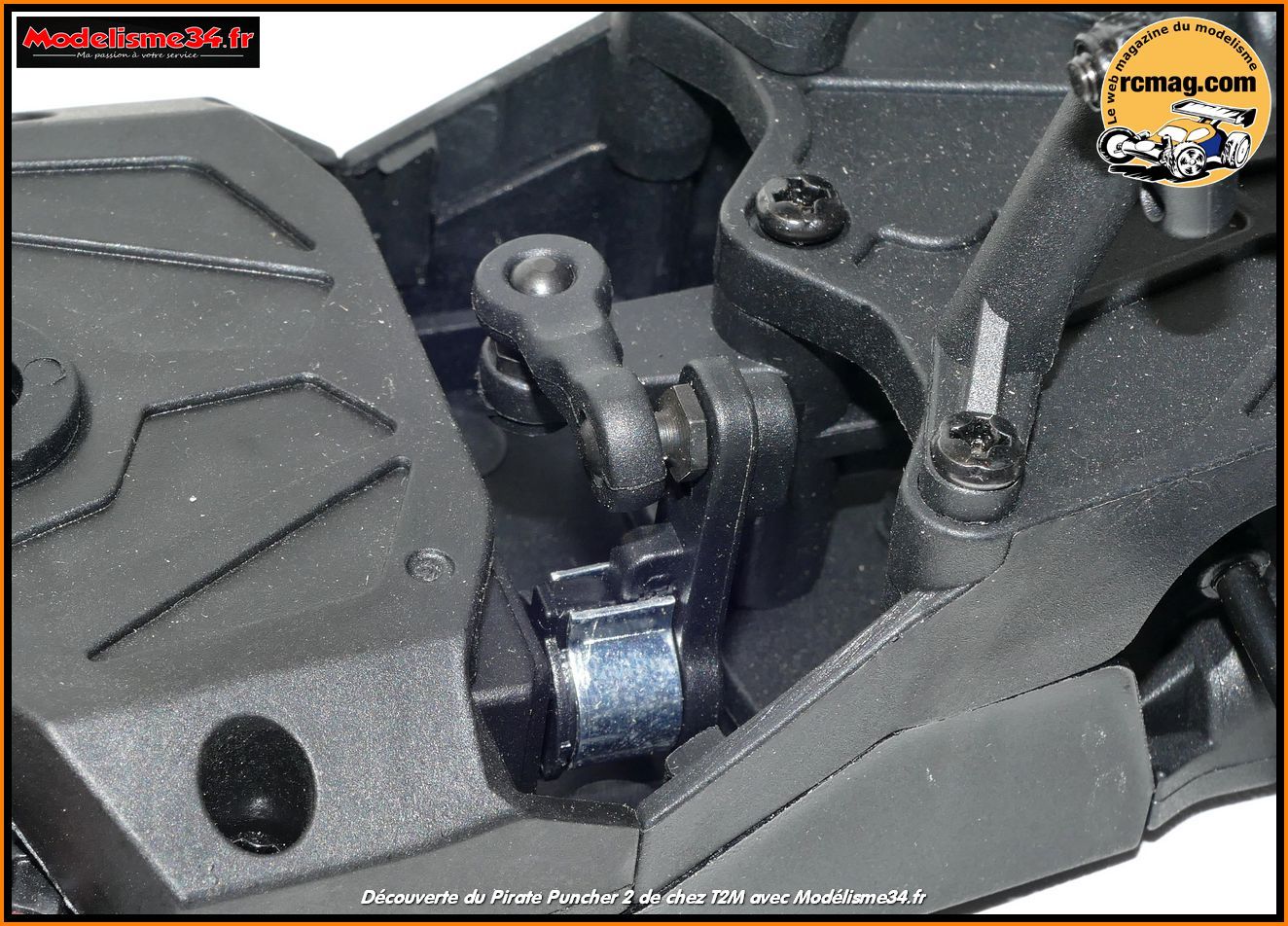

La commande de direction avec un sauve servo intégré façon "Tamiya".

Le support avant qui semble indestructible avec ses 4 points de fixations.

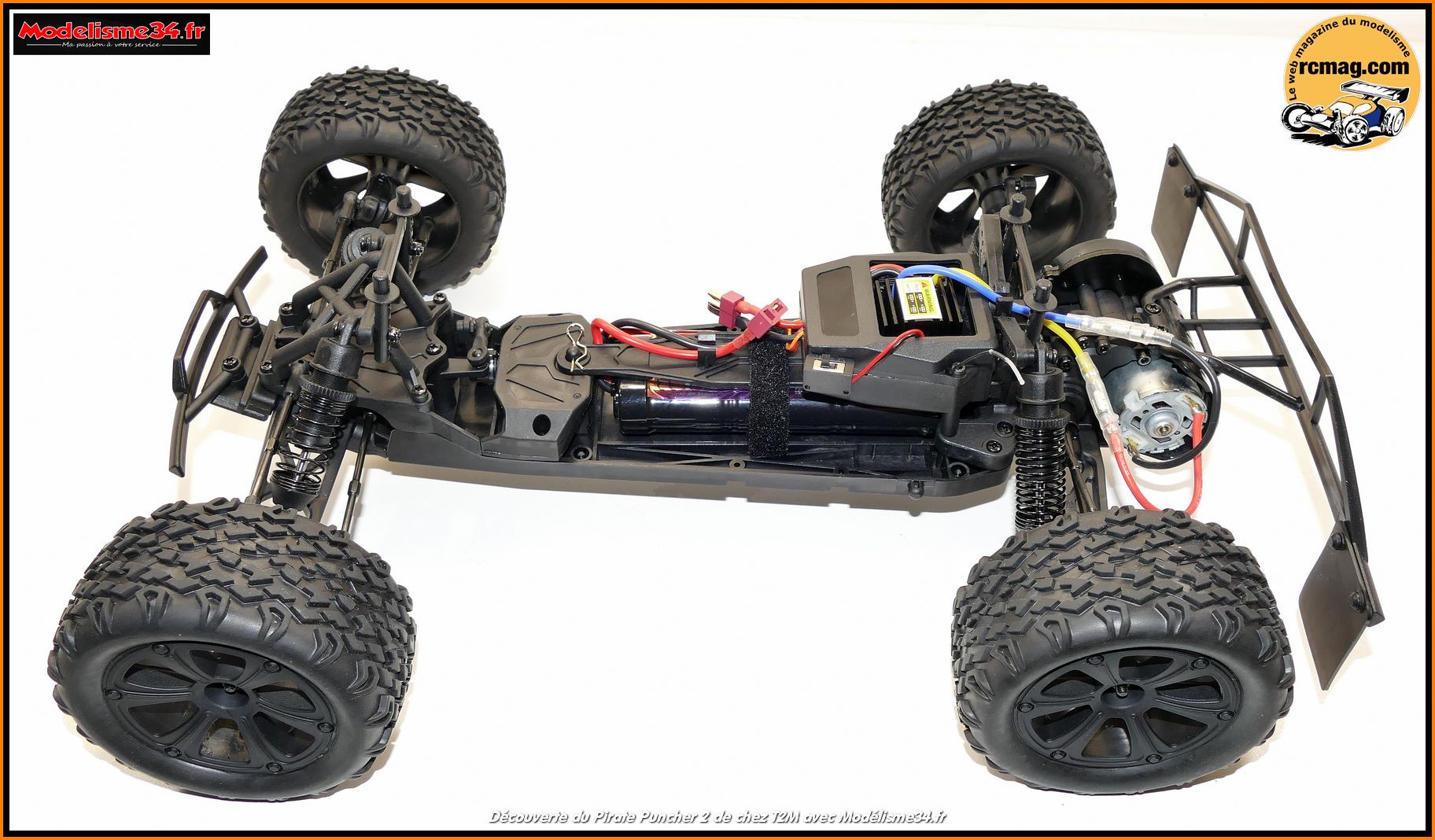

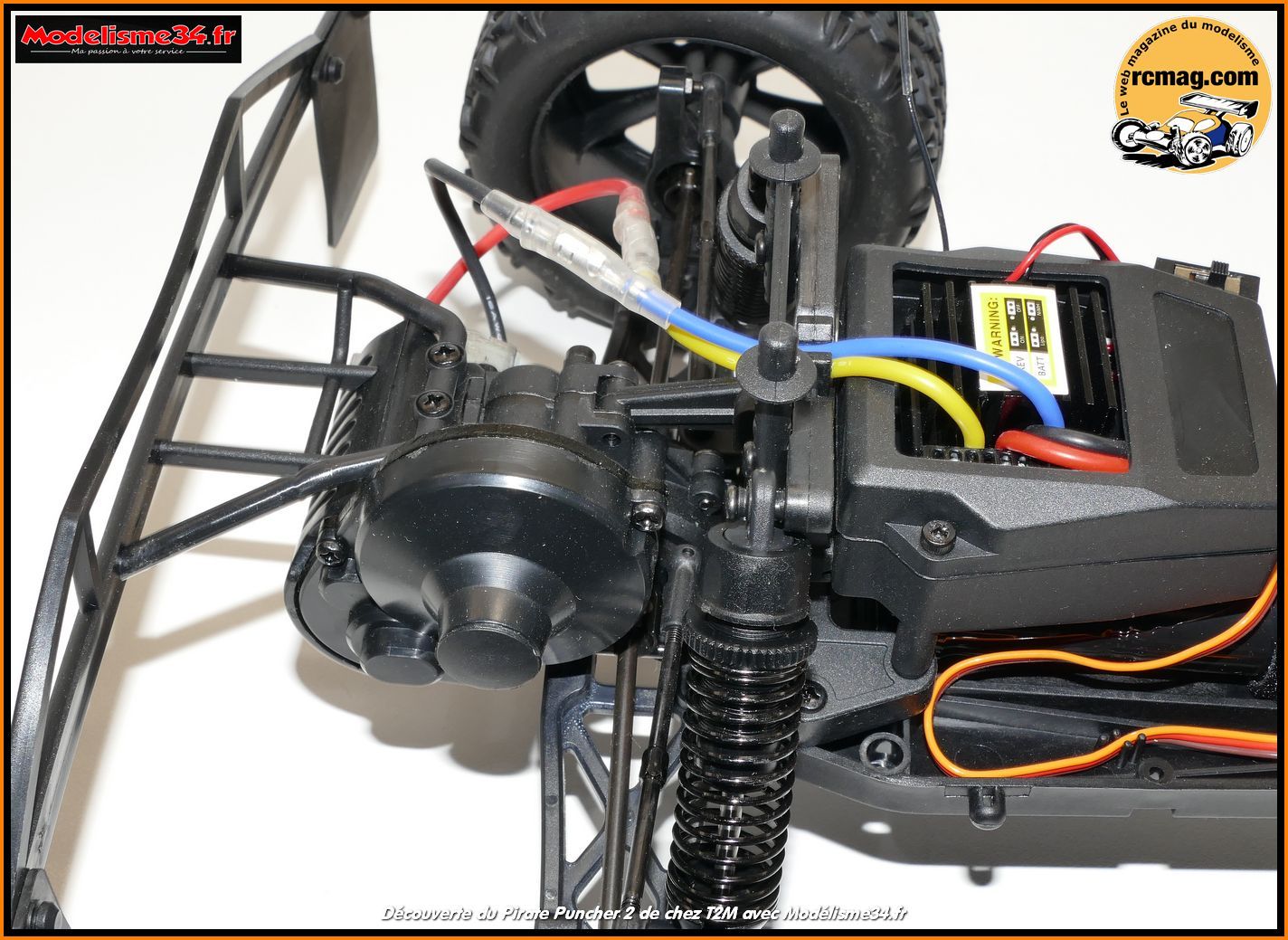

Le Puncher 2 coté gauche.

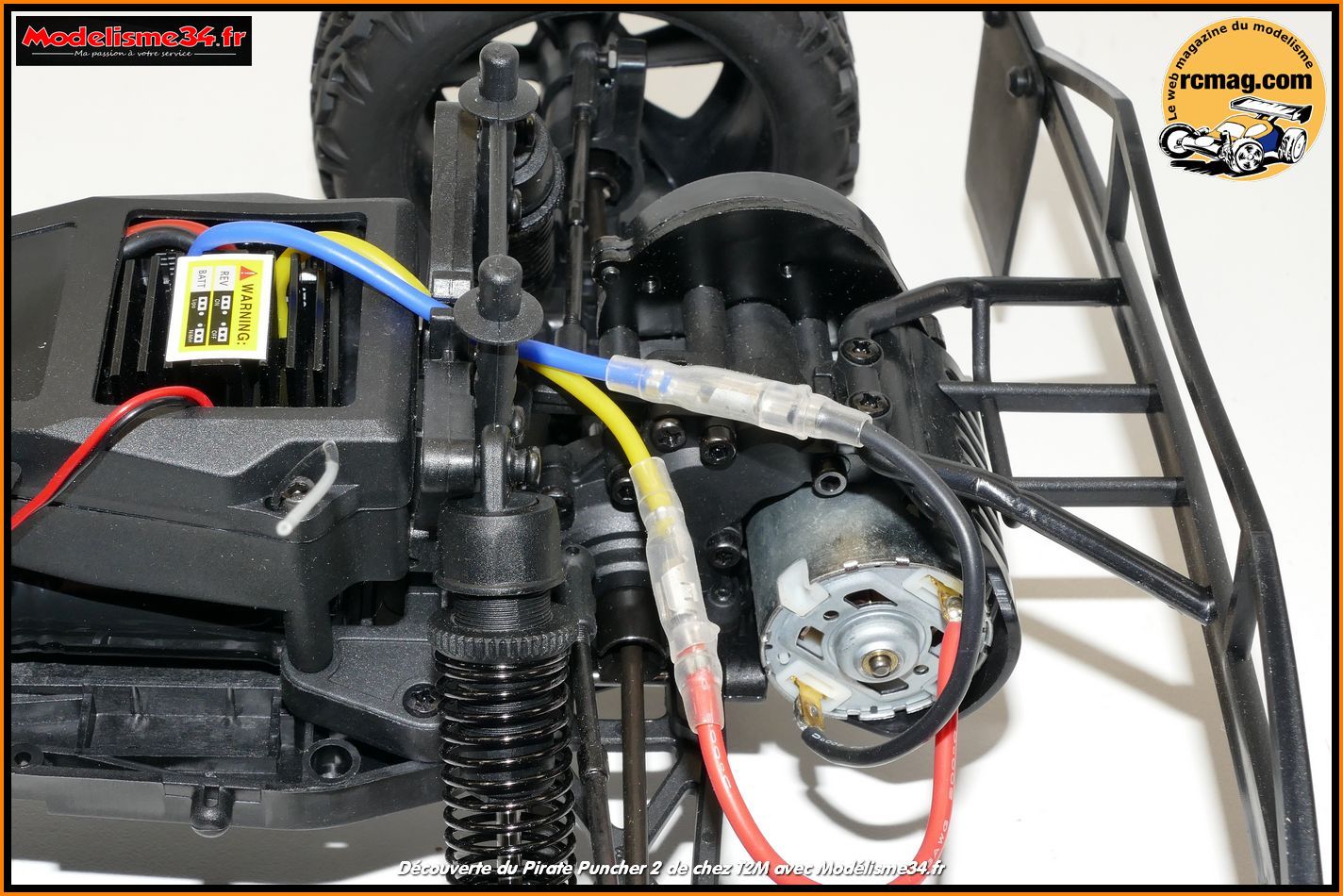

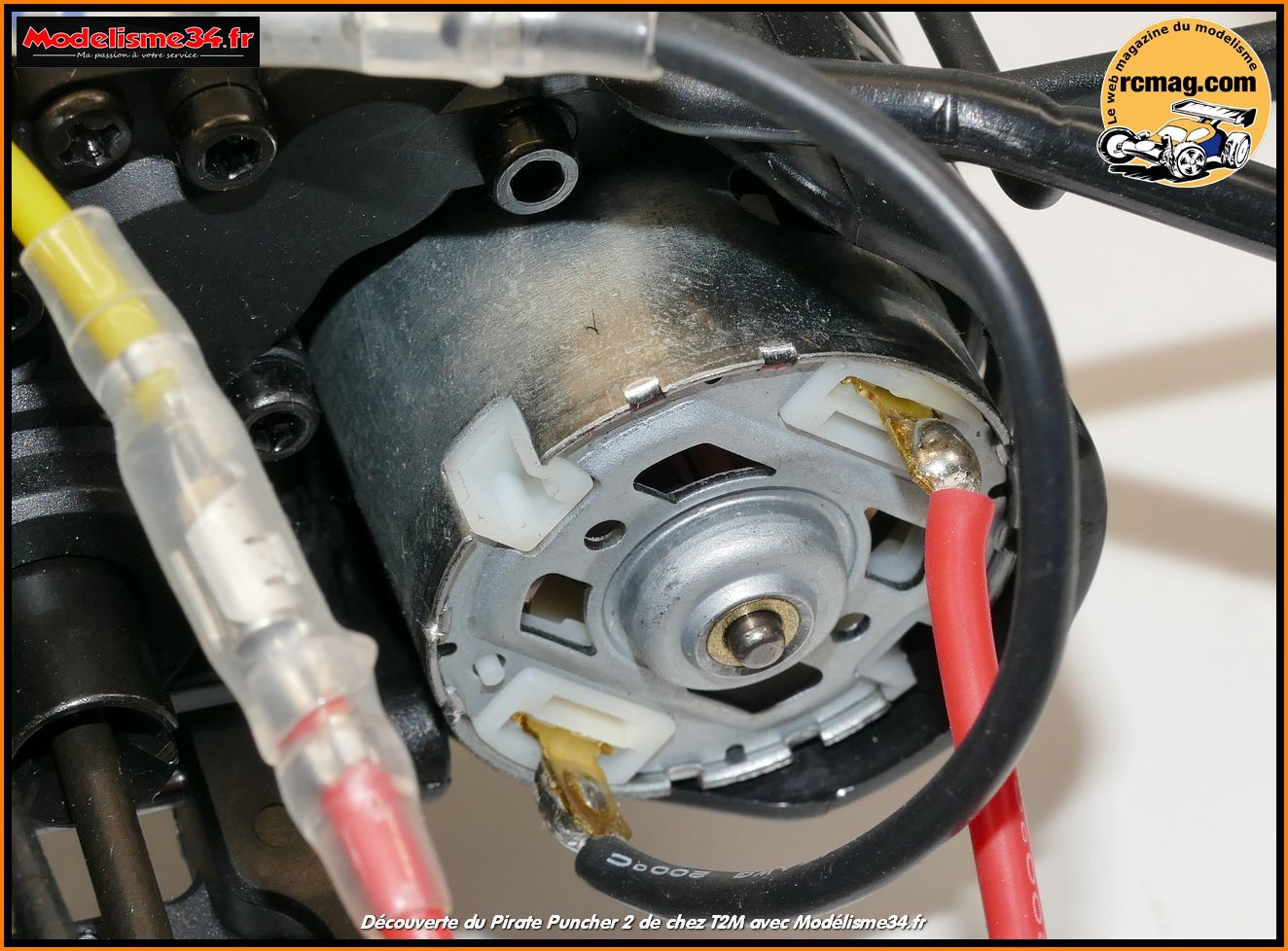

Le moteur de type Mabuchi 540 qui est monté sur la plupart des voitures 1/10 loisir destinées aux débutants.
Apres essais, il s'avère suffisamment puissant pour un deux roues motrices.
Il est conseillé de le roder et de lubrifier régulièrement les paliers.

Les jantes et pneus qui sont assez accrocheurs et polyvalents.

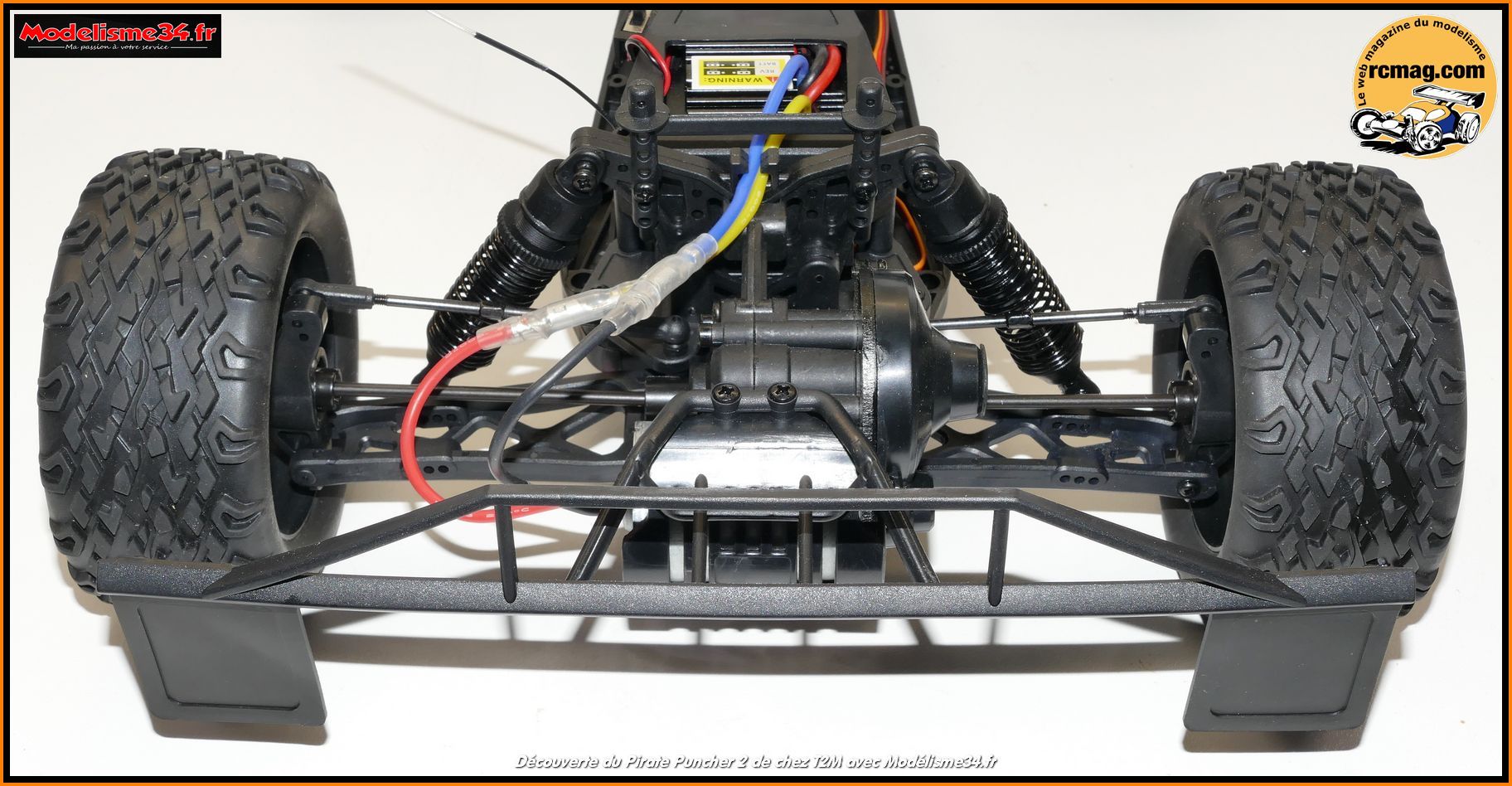

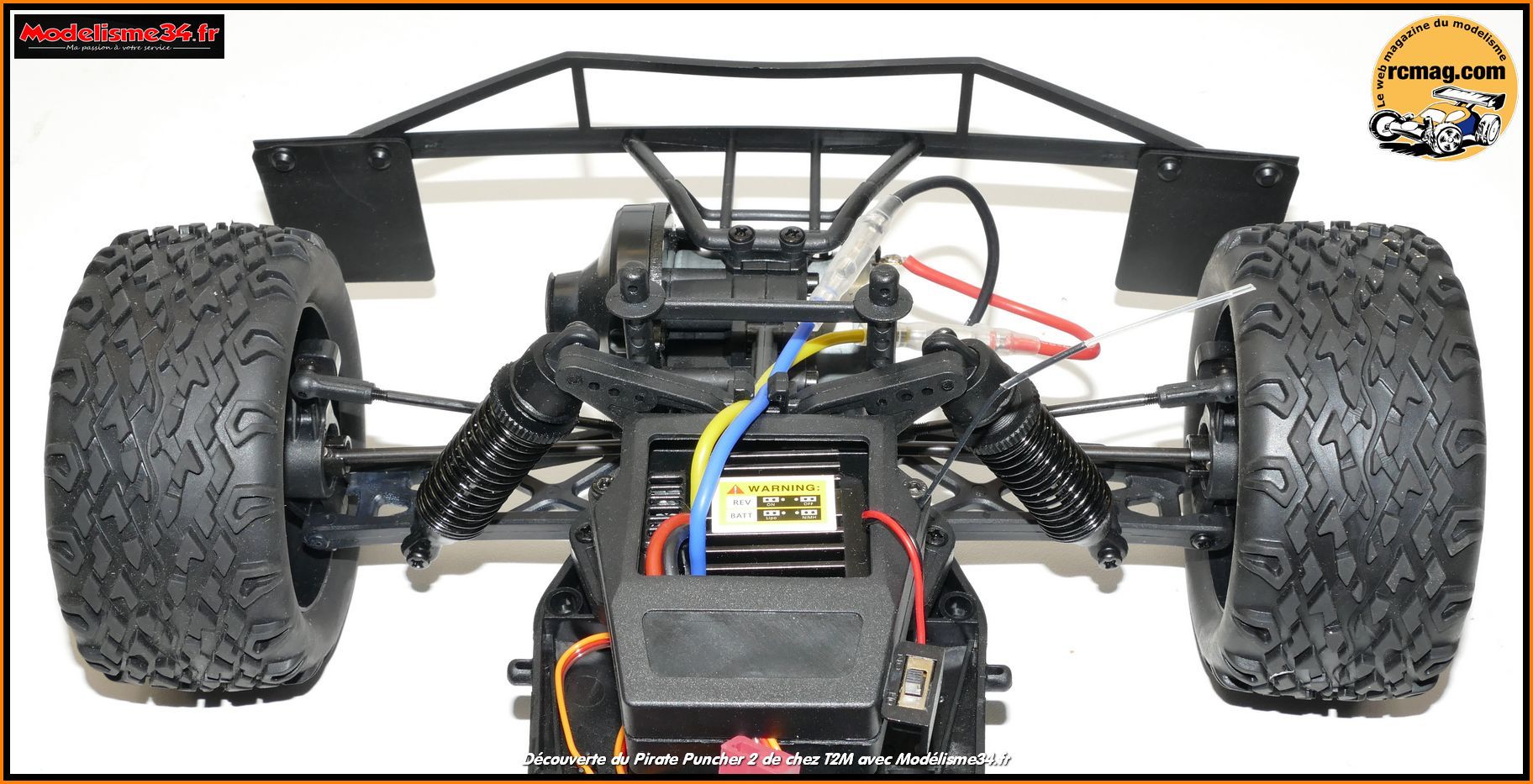

Le train arrière avec un pare choc équipé de bavettes.

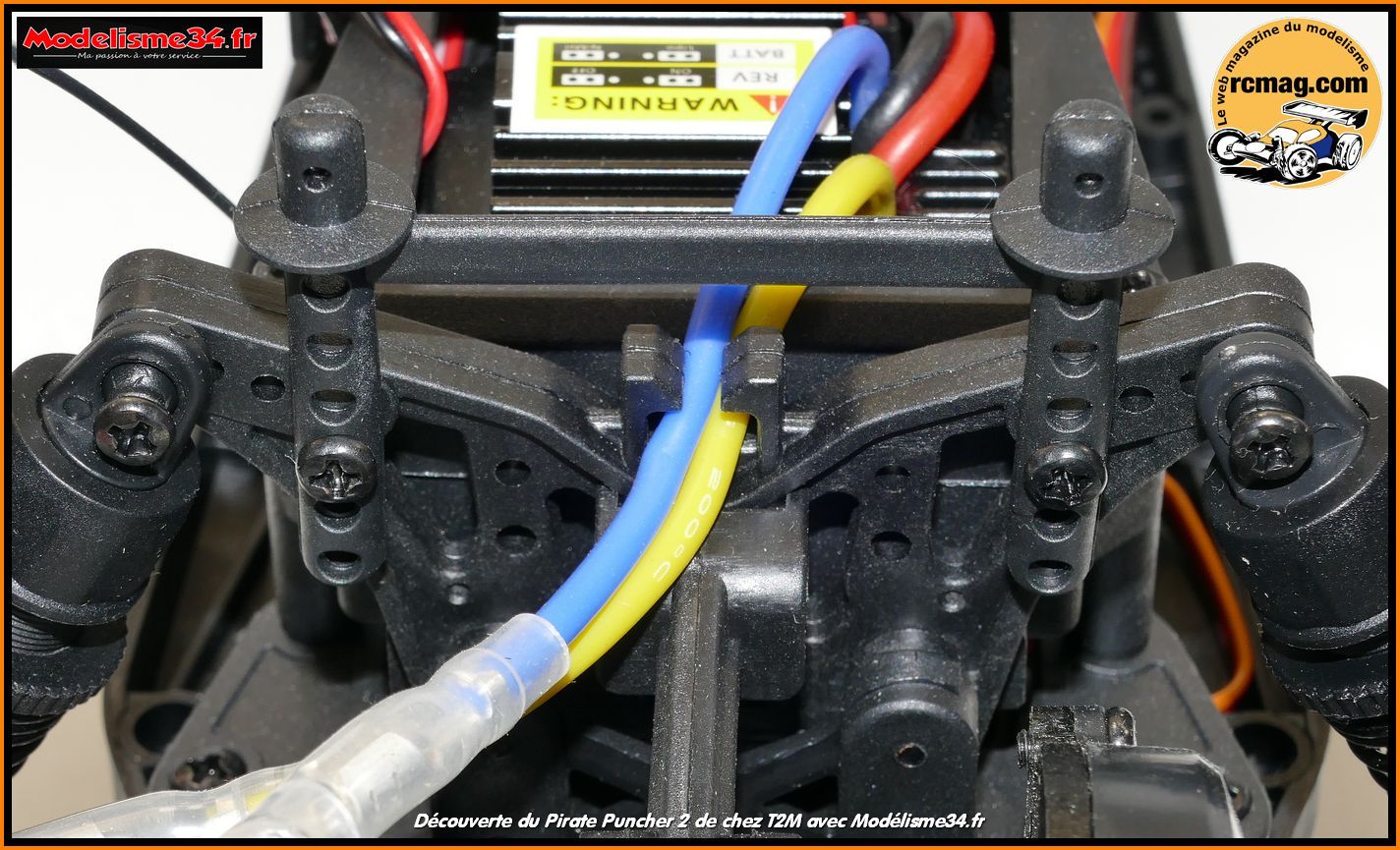

Le support carrosserie est ajustable et on retrouve une fixation pour les 2 câbles moteur.

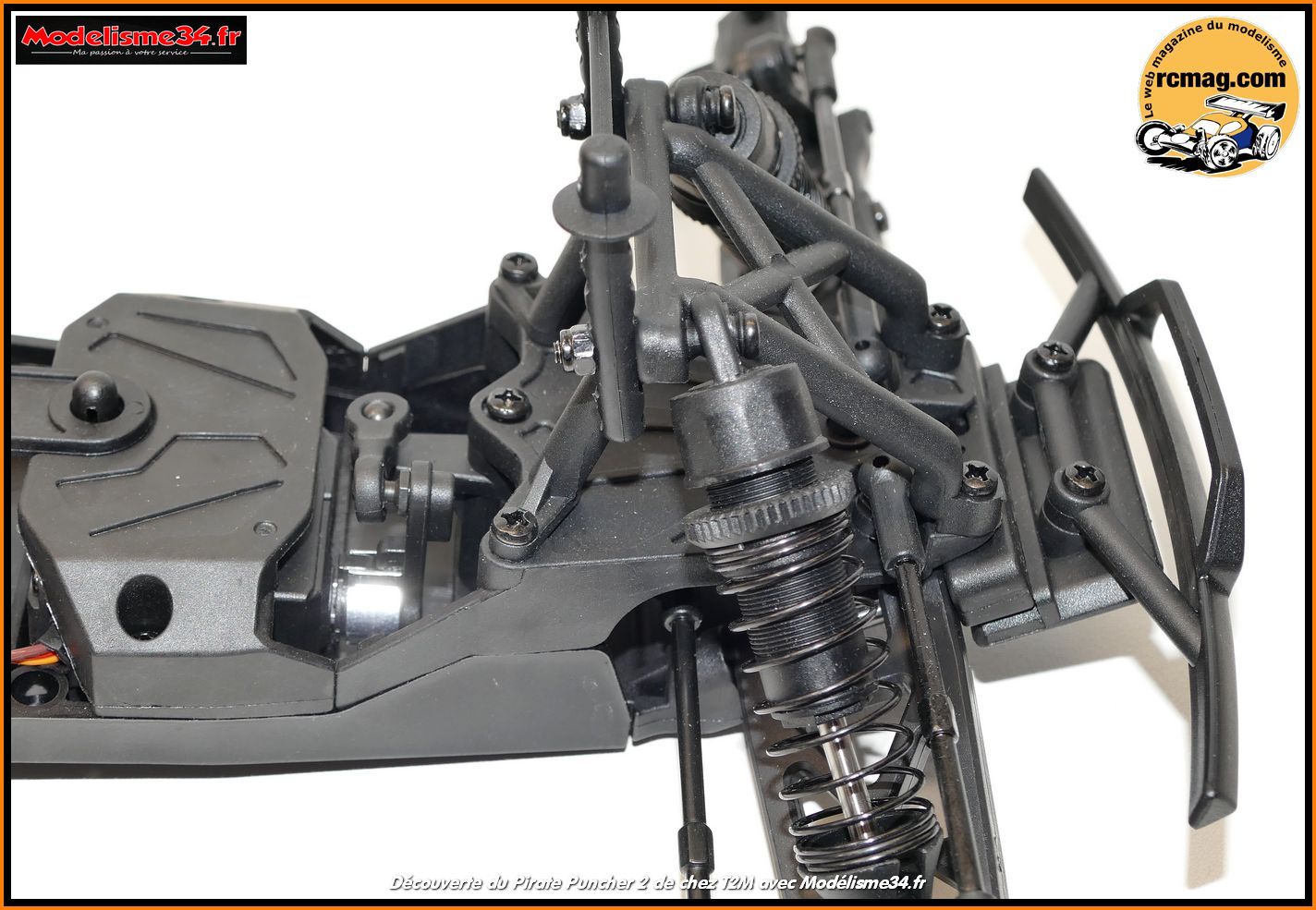

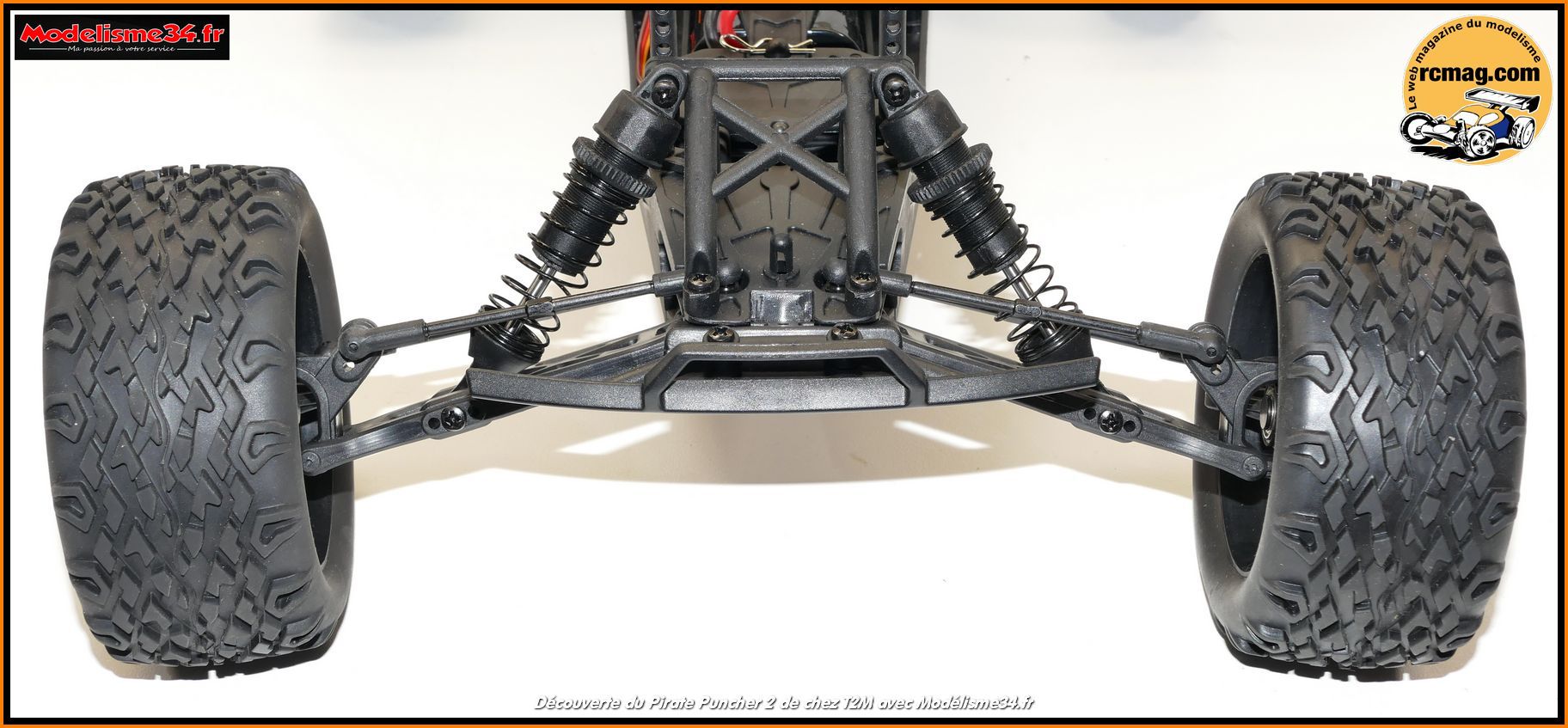

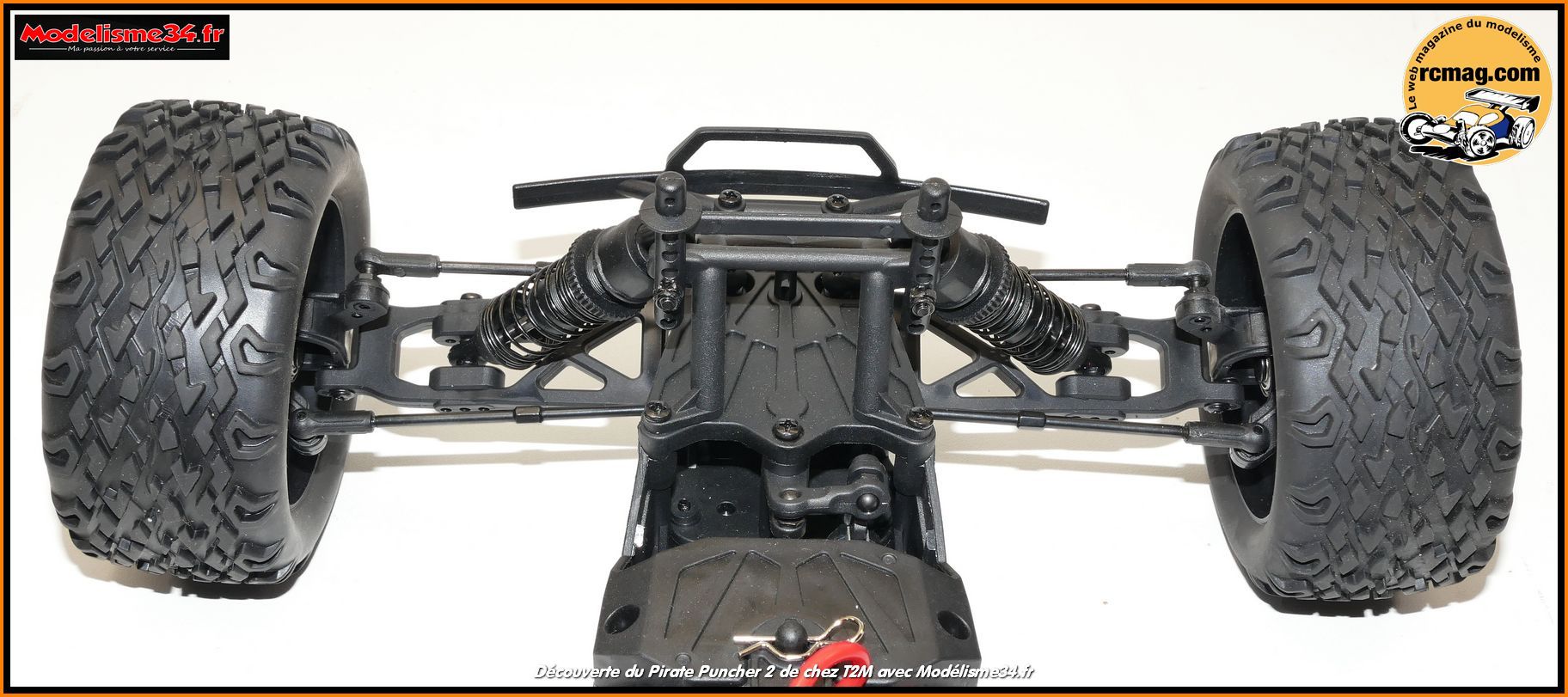

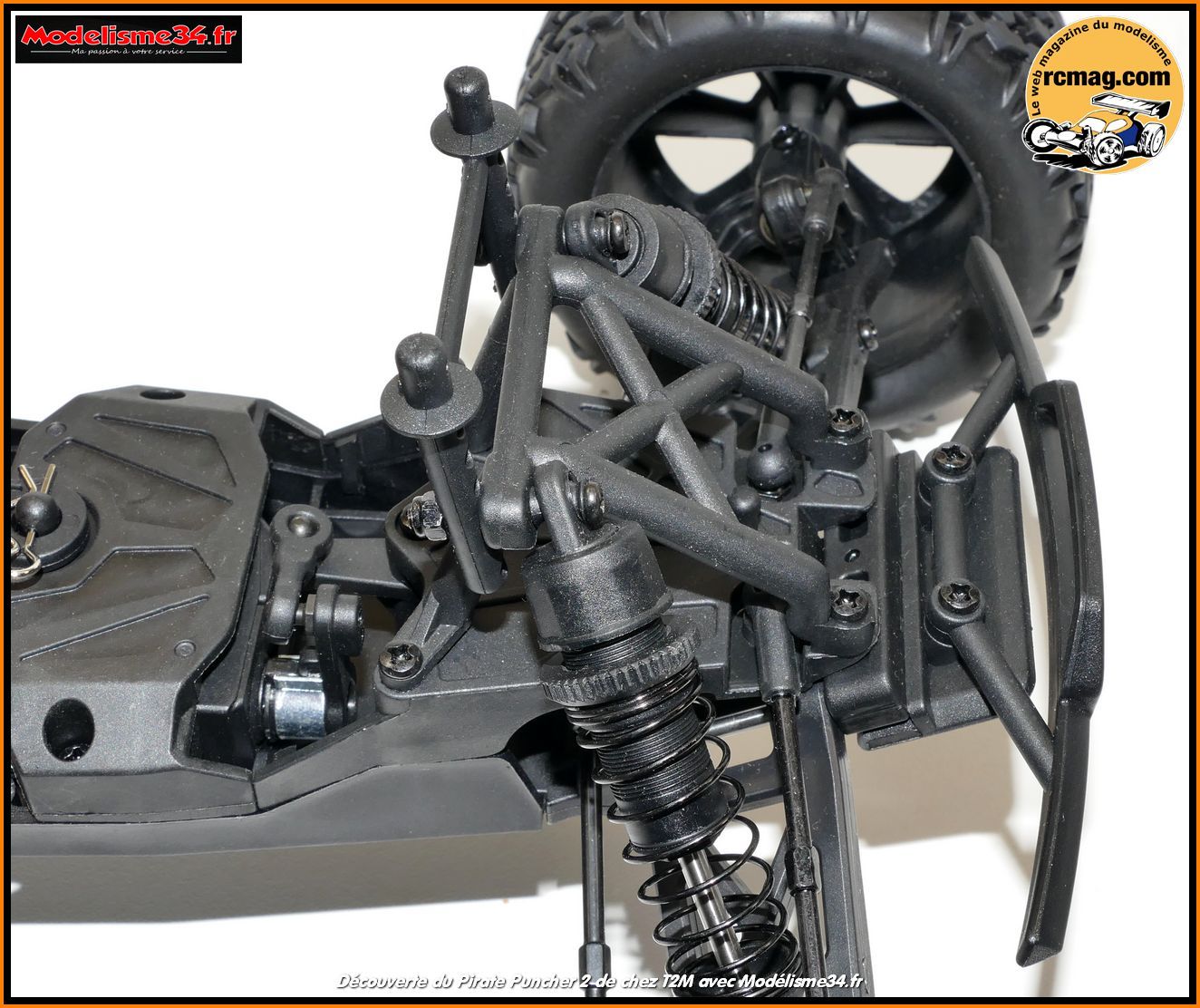

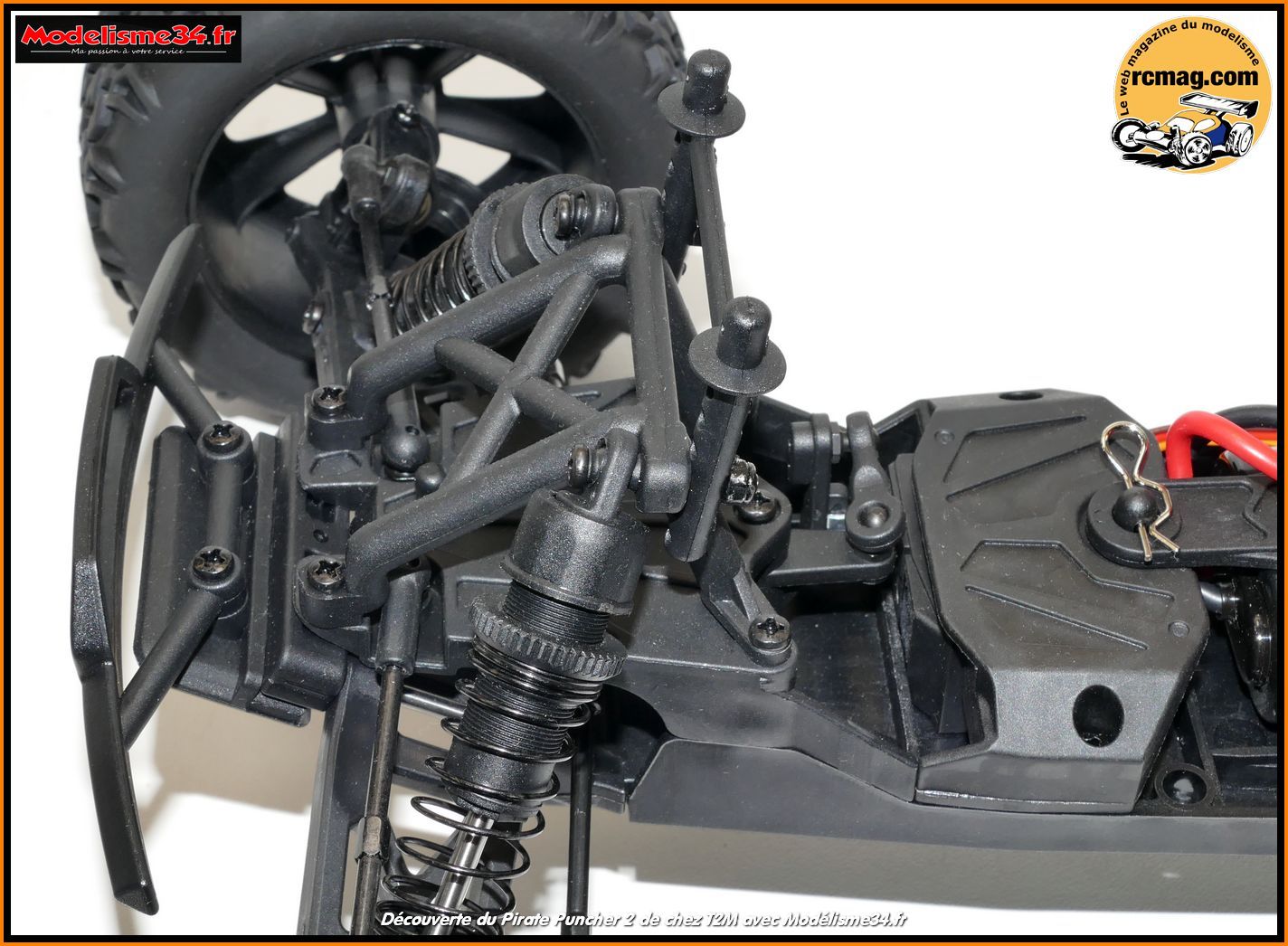

Le train avant qui comme l'arrière est moderne et offre de nombreuses possibilités de réglages.

Le support de carrosserie avant qui est ajustable

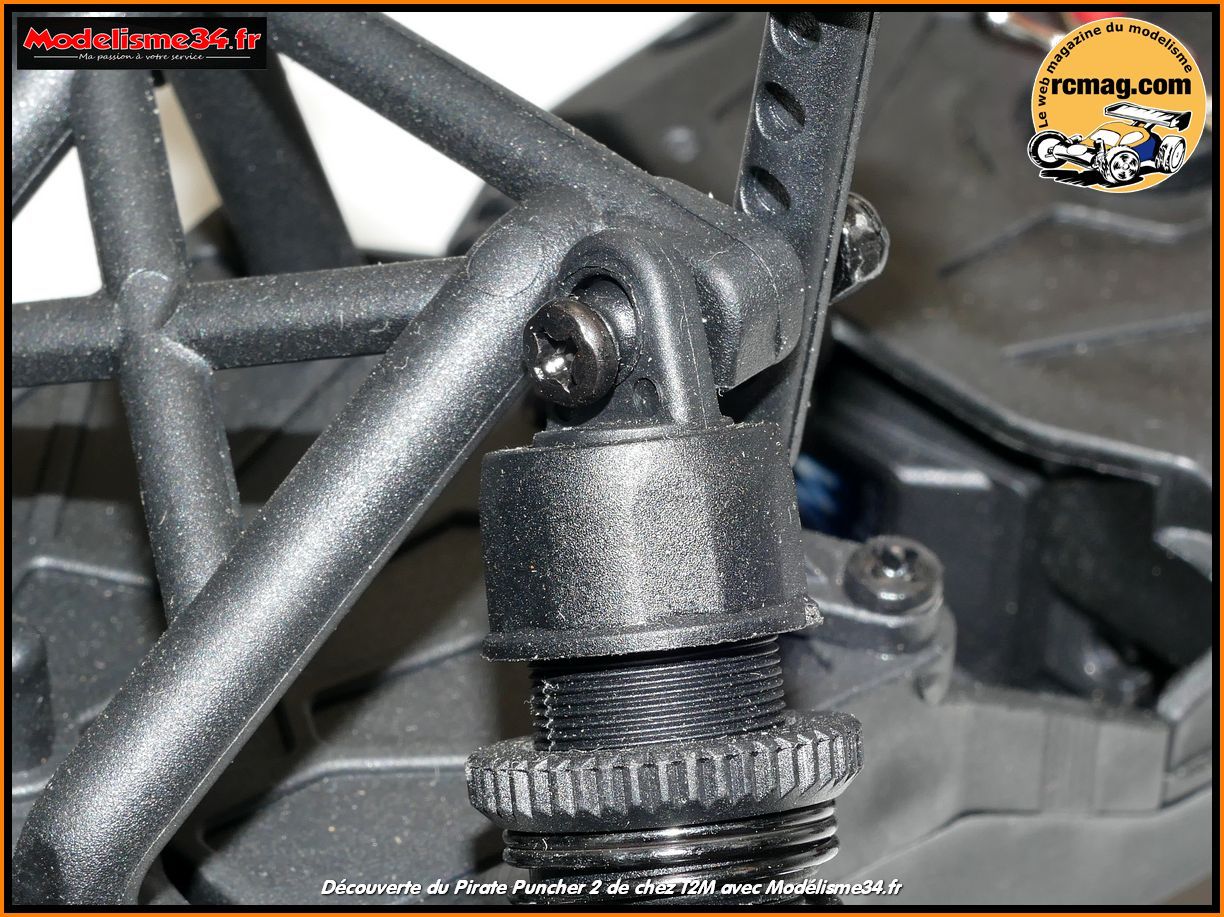

Les amortisseurs qui sont plutôt bien fait et assez efficace mais sur ma voiture d'essais, j'en avais un qui avait une fuite assez importante.
Si a l'arrière il y a plusieurs possibilités d'ancrages sur le support, à l'avant il n'y en a qu'une.

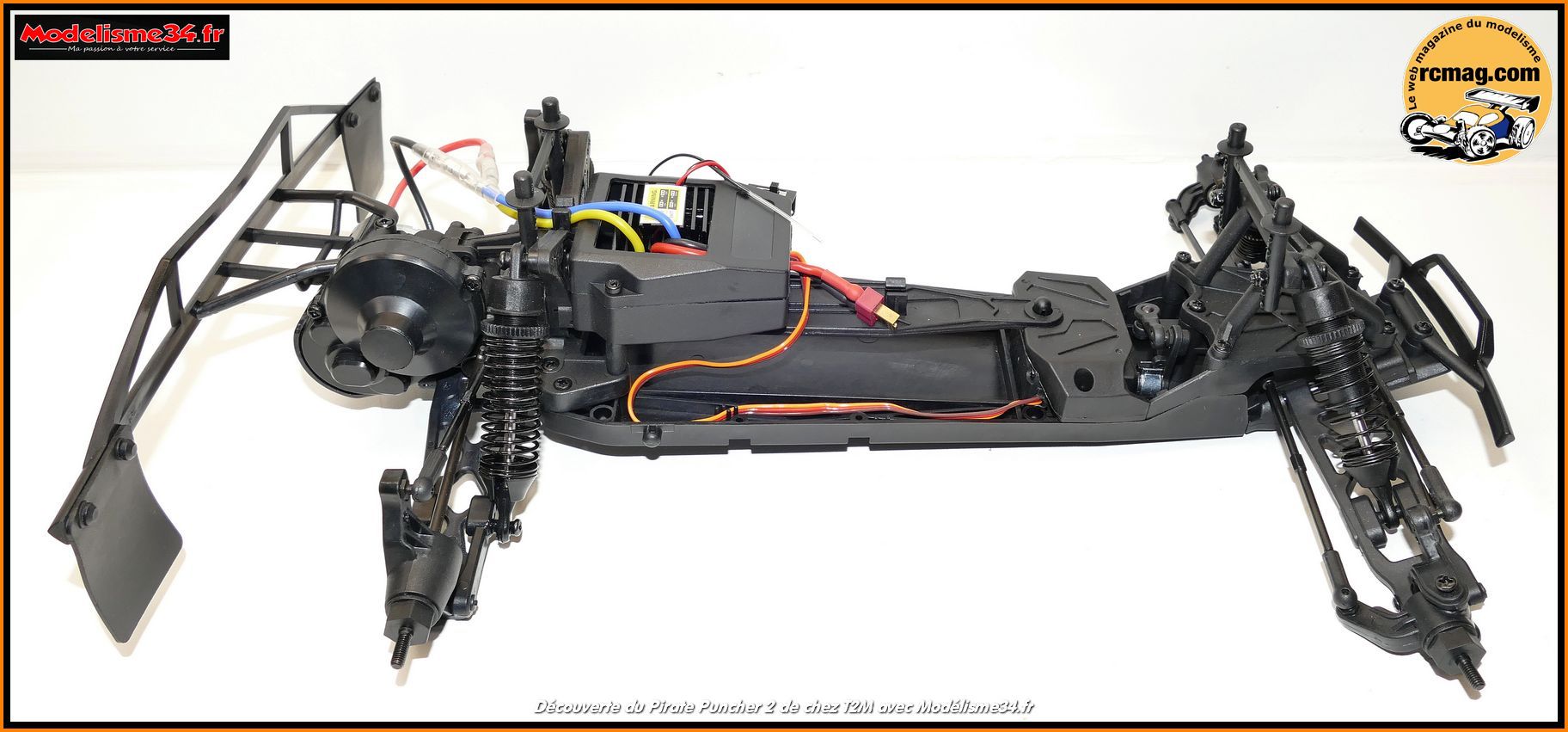

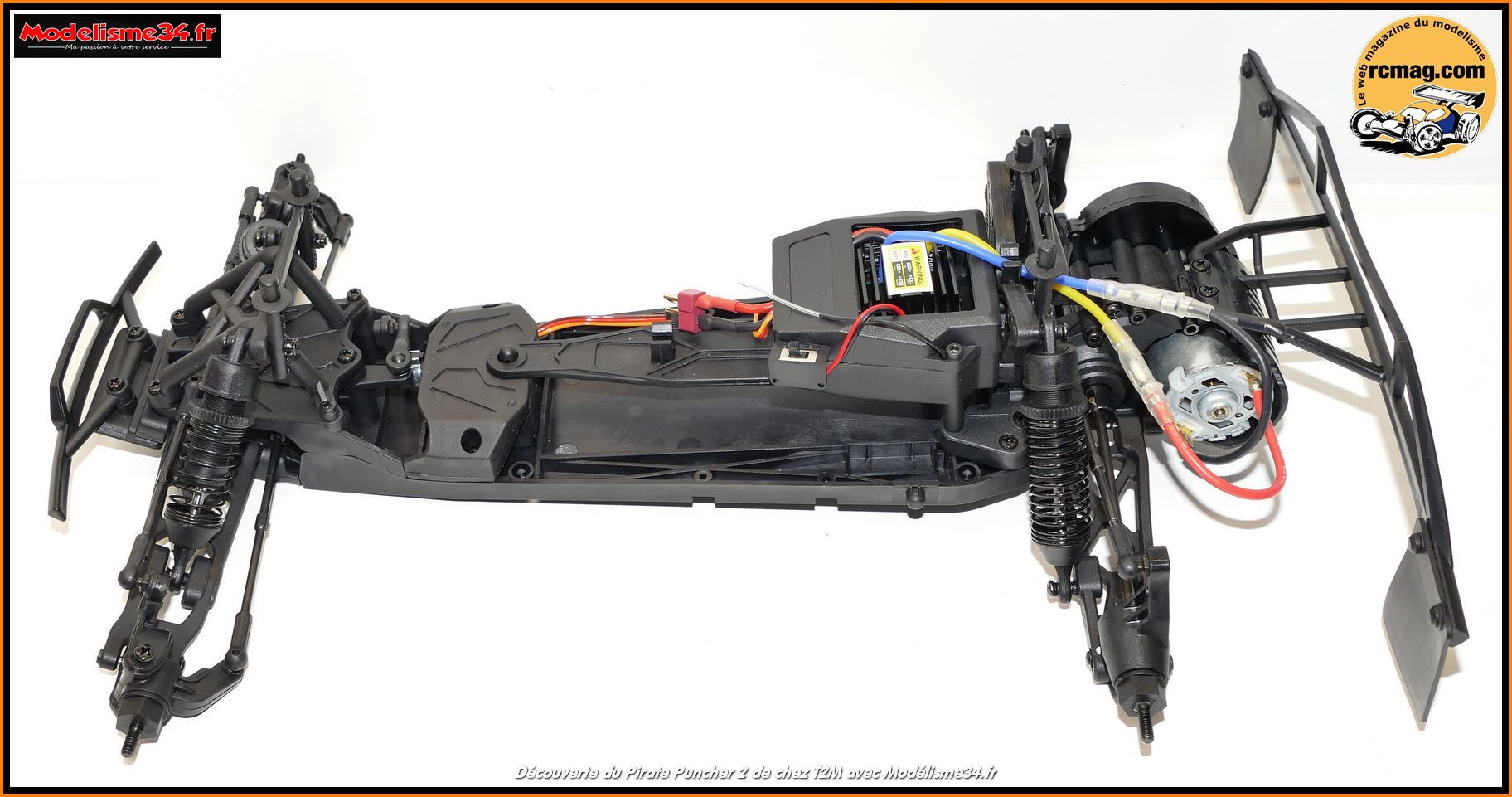

La voiture sans ses roues.

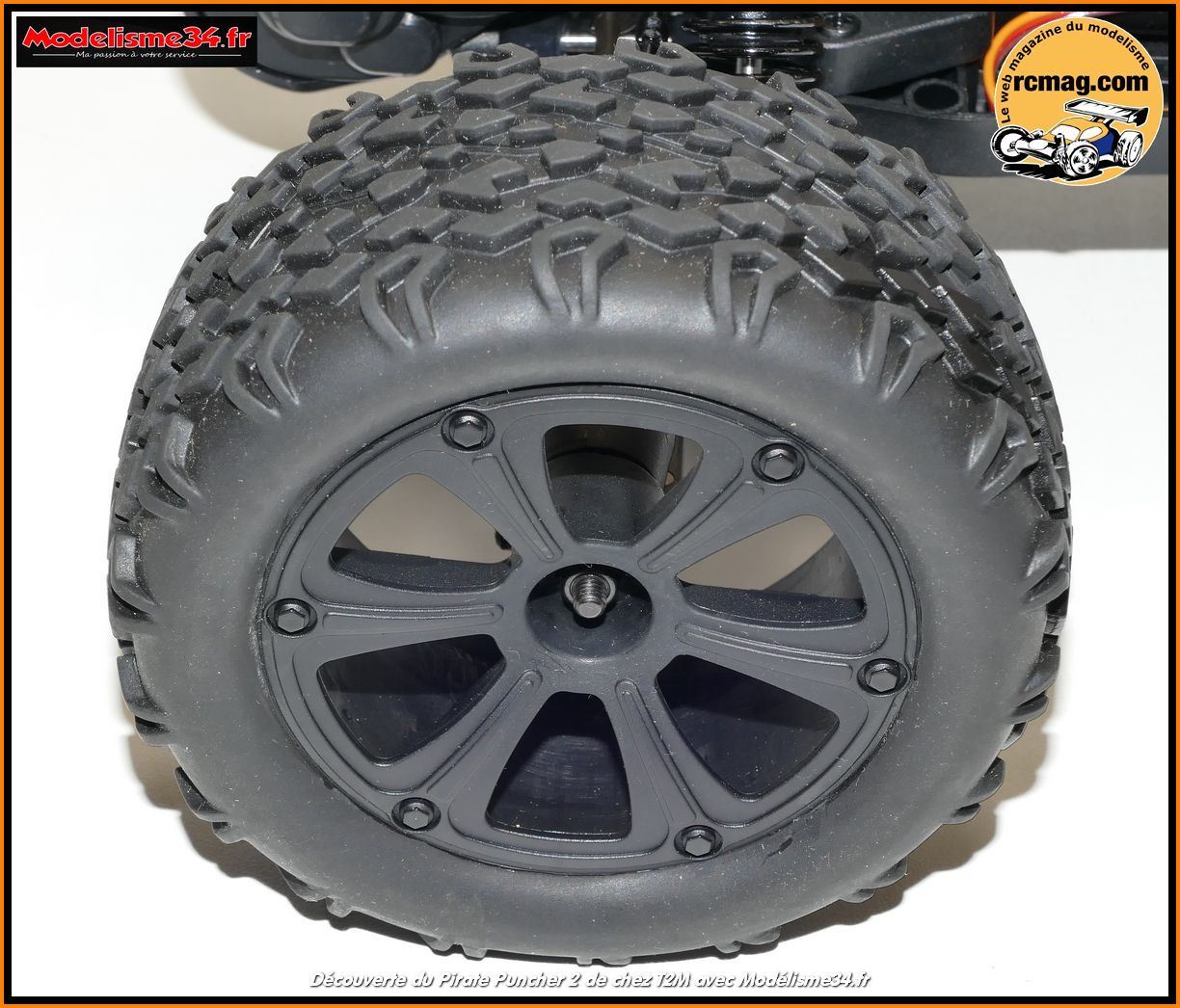

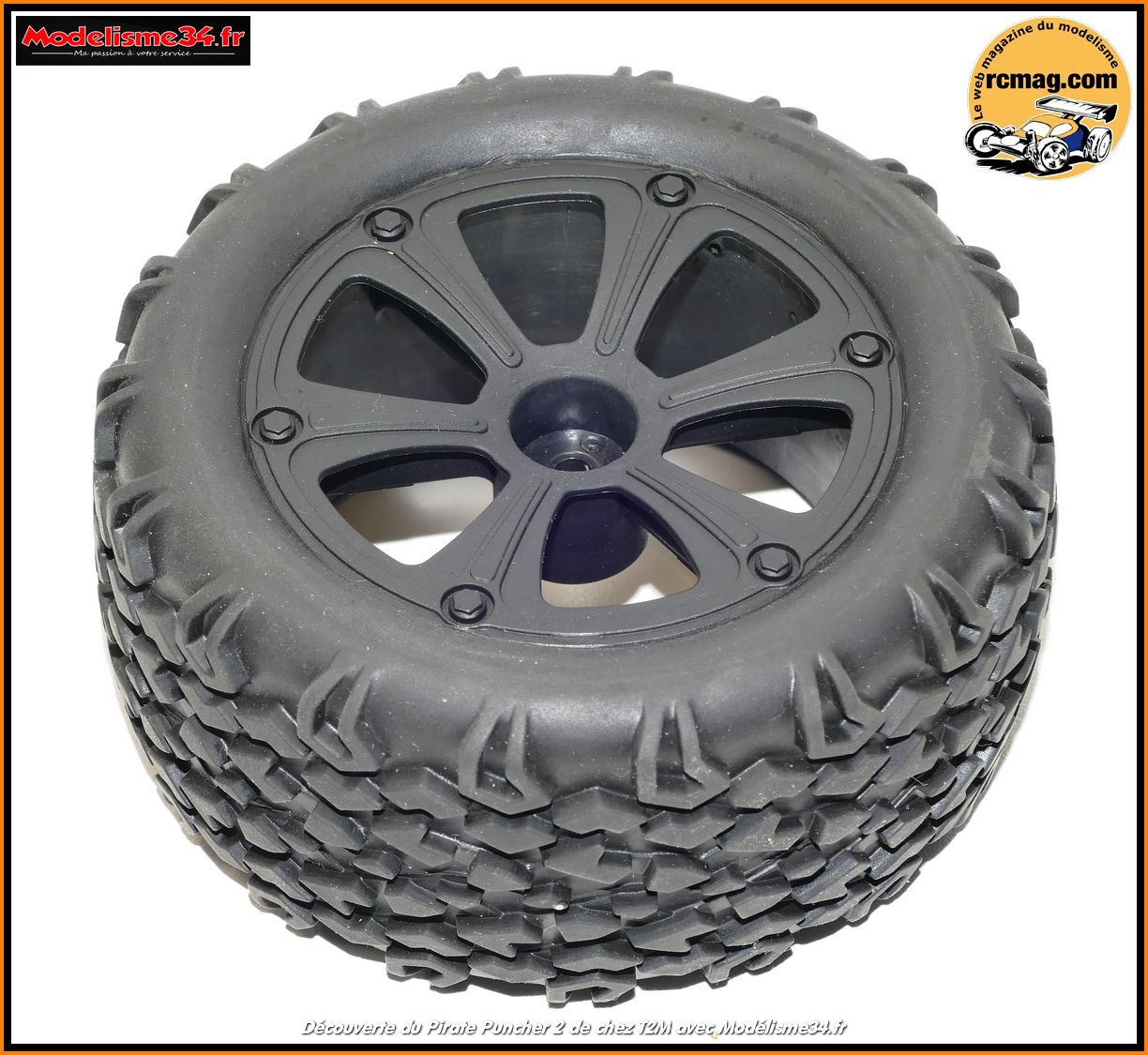

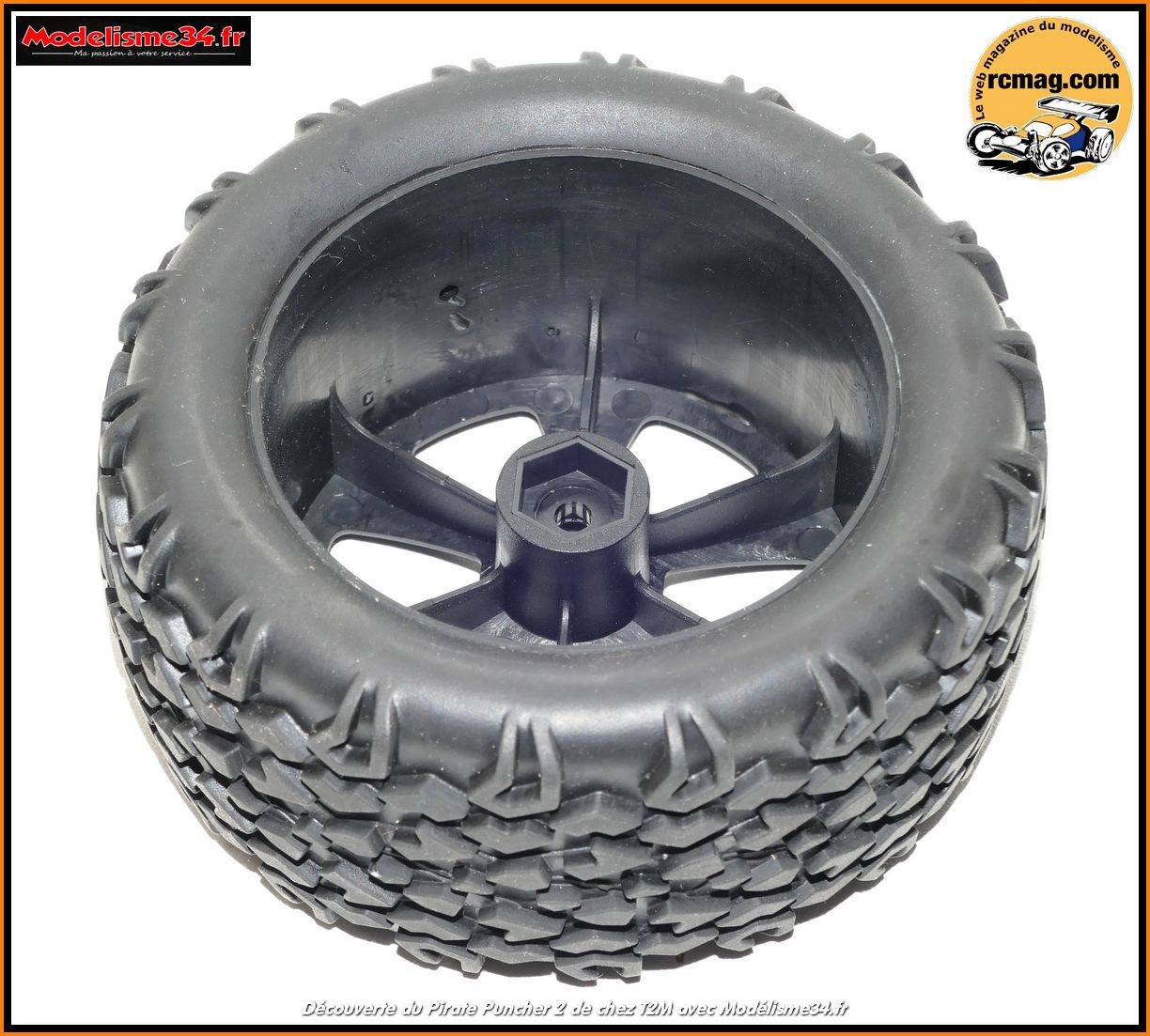

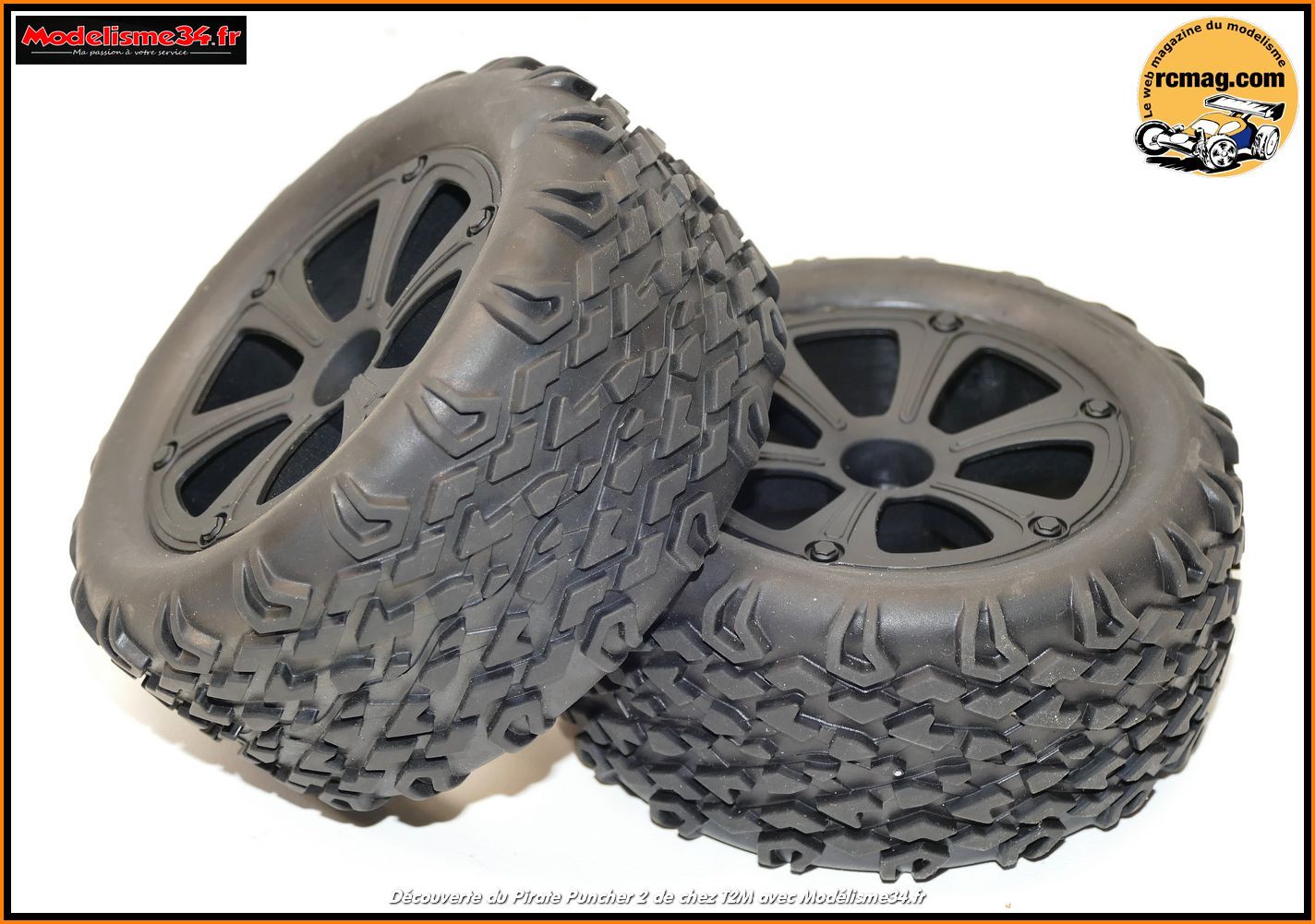

Les roues d'origines qui offrent une bonne accroche, une bonne polyvalence et une bonne résistance à l'usure.
D'un diamètre de 100mm ou 52mm de large et un poids de 101gr.

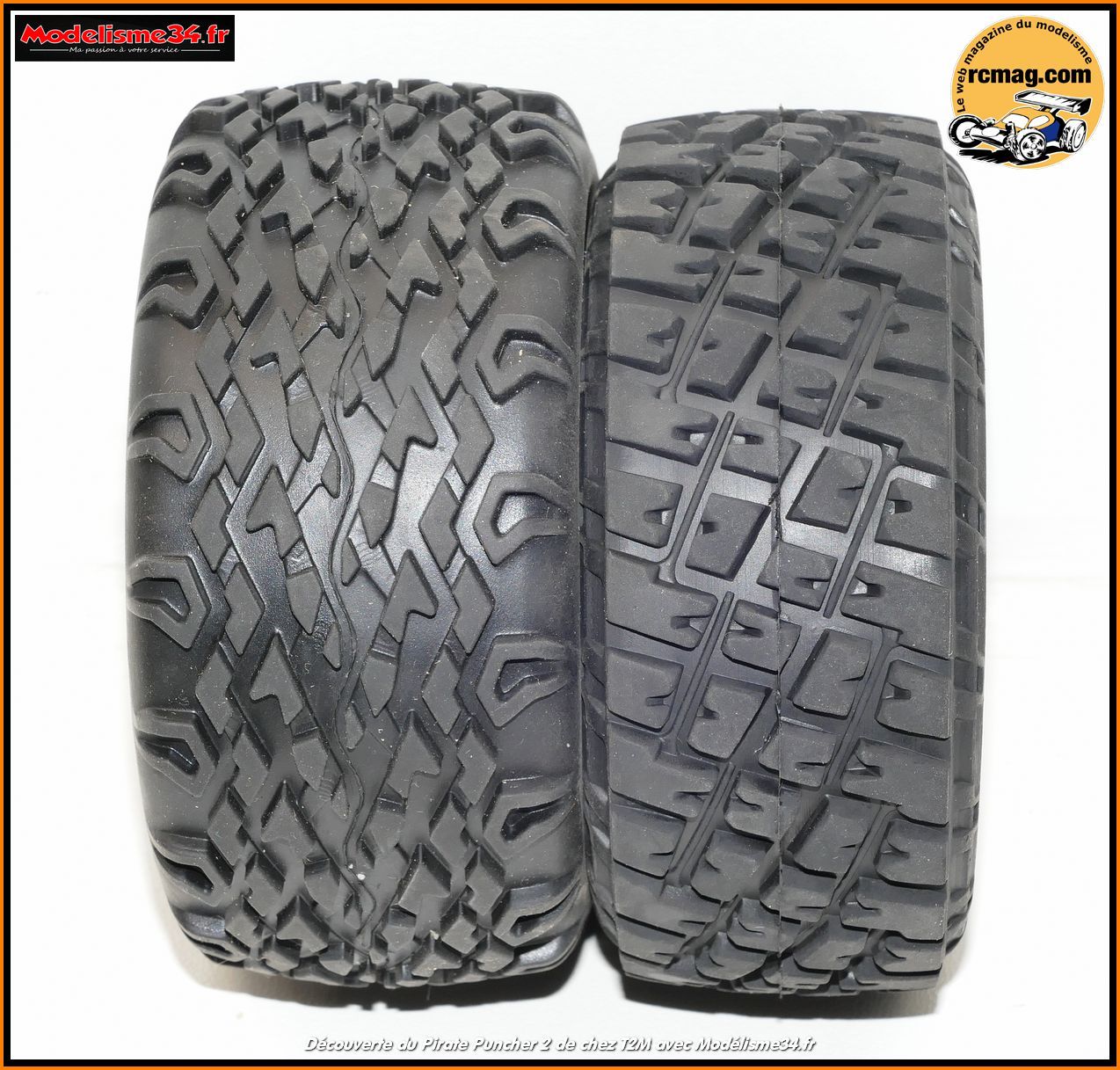

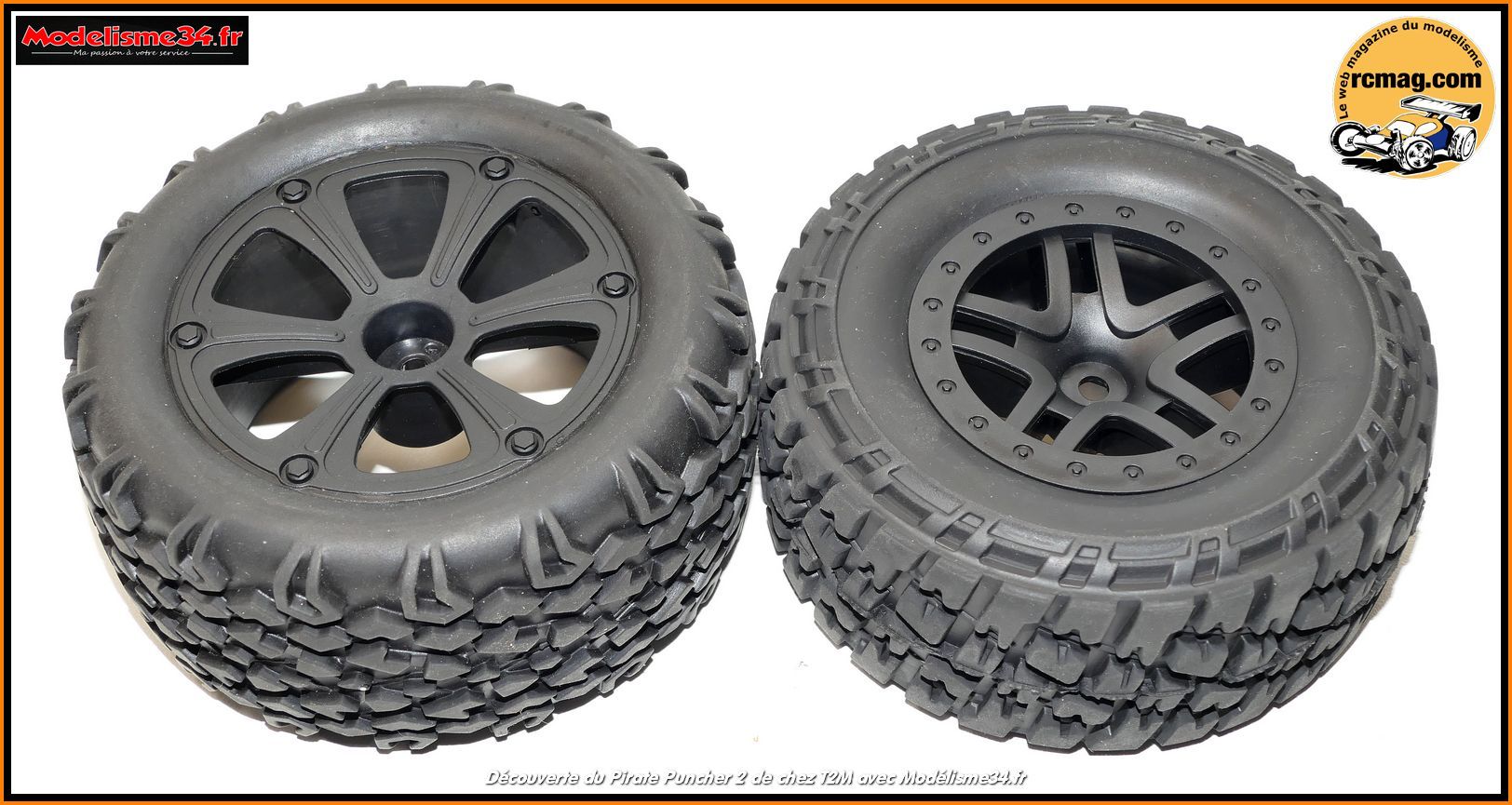

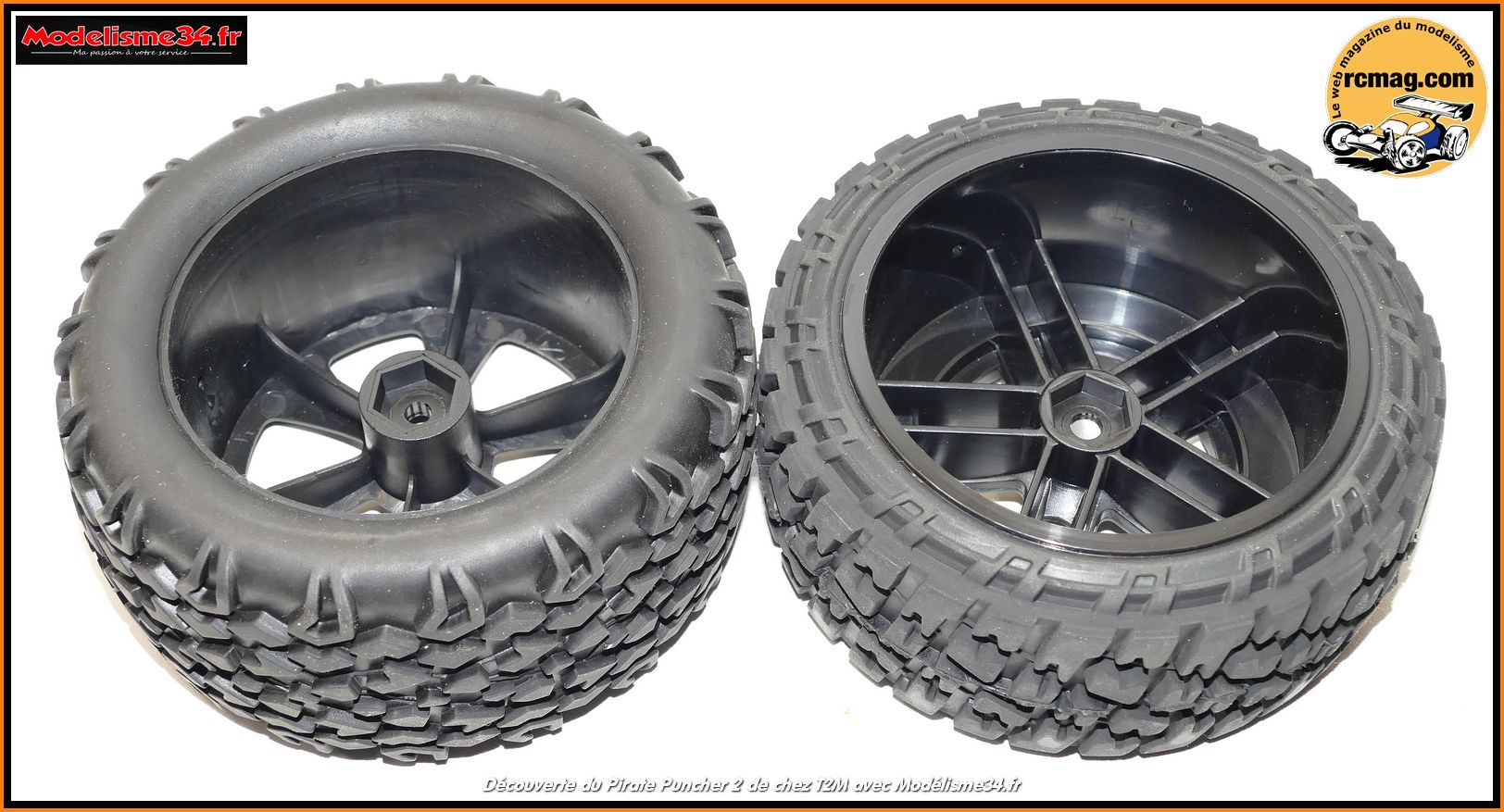

Pour comparer, j'ai mis les roues d'origines à coté de roues type short course qui seront parfaites pour s'adapter sur le Puncher 2.

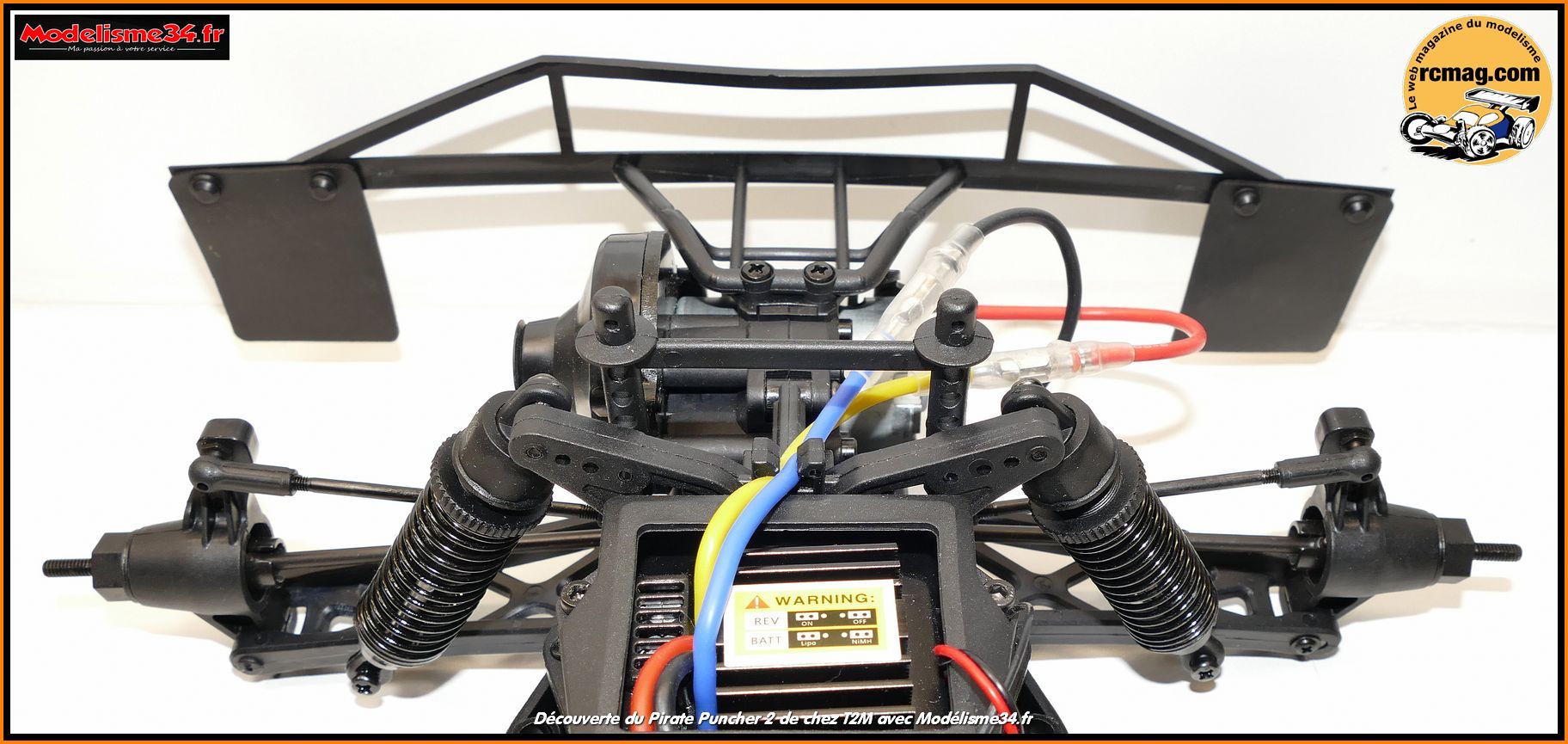

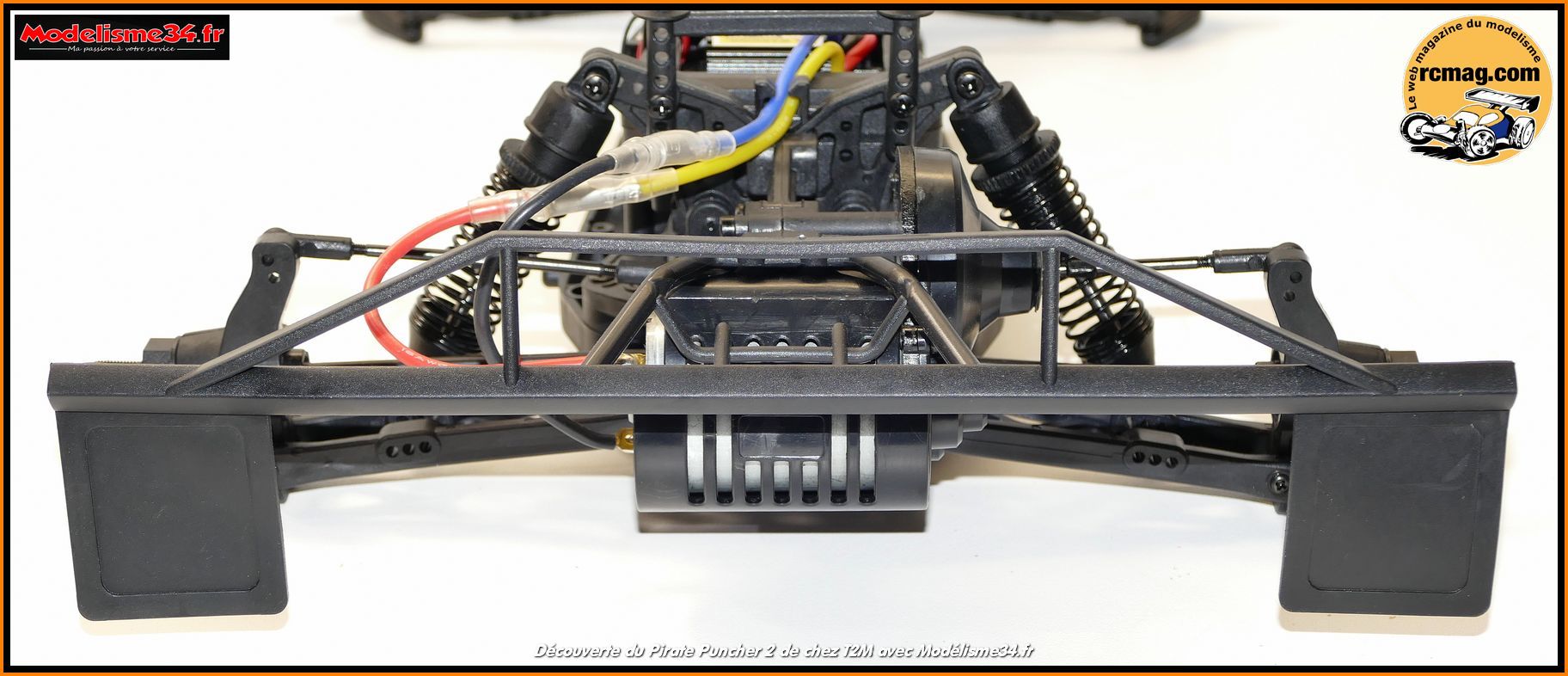

Le train arrière avec un "pare choc" qui offre une protection symbolique.
Du coups, je l'ai viré direct .....

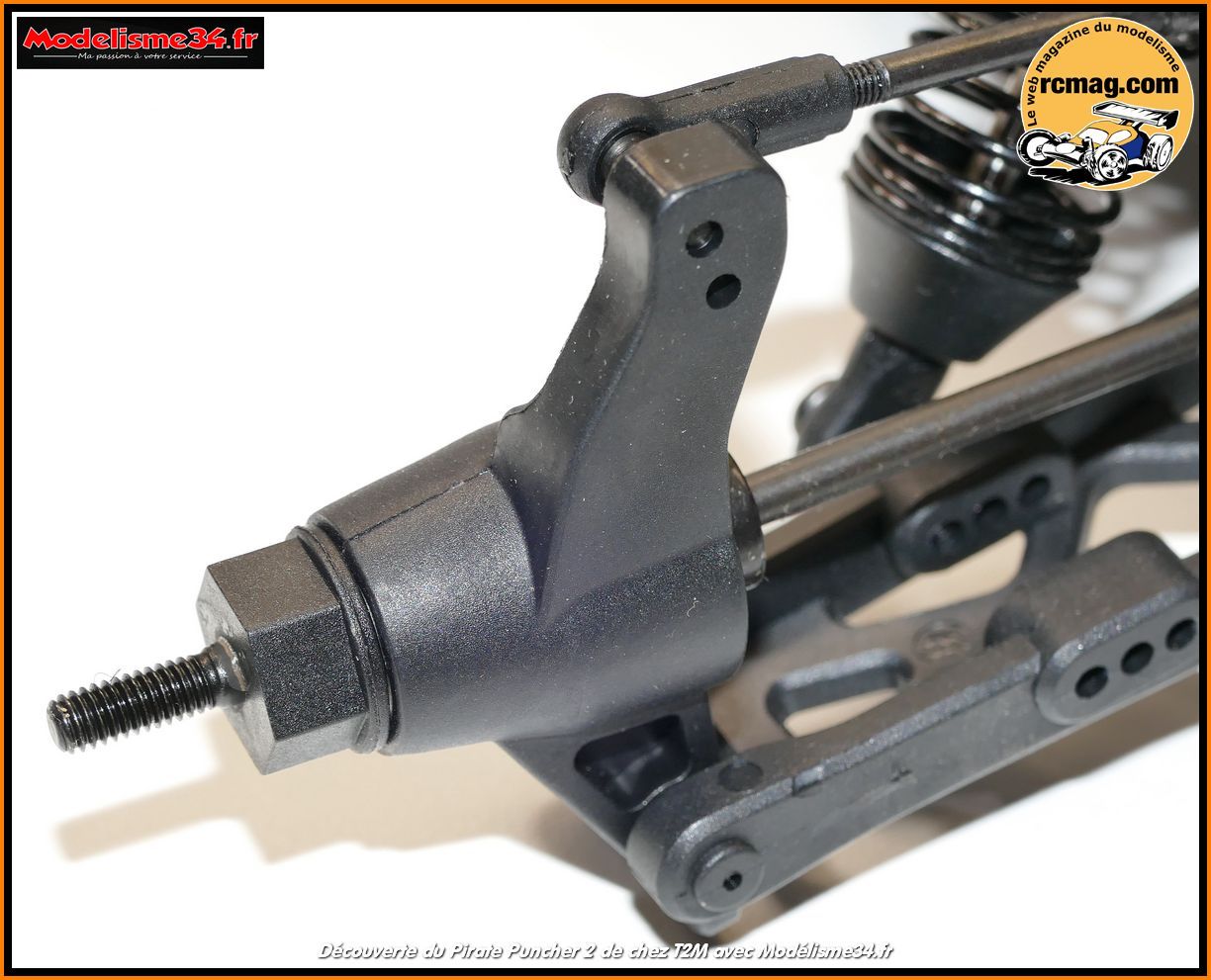

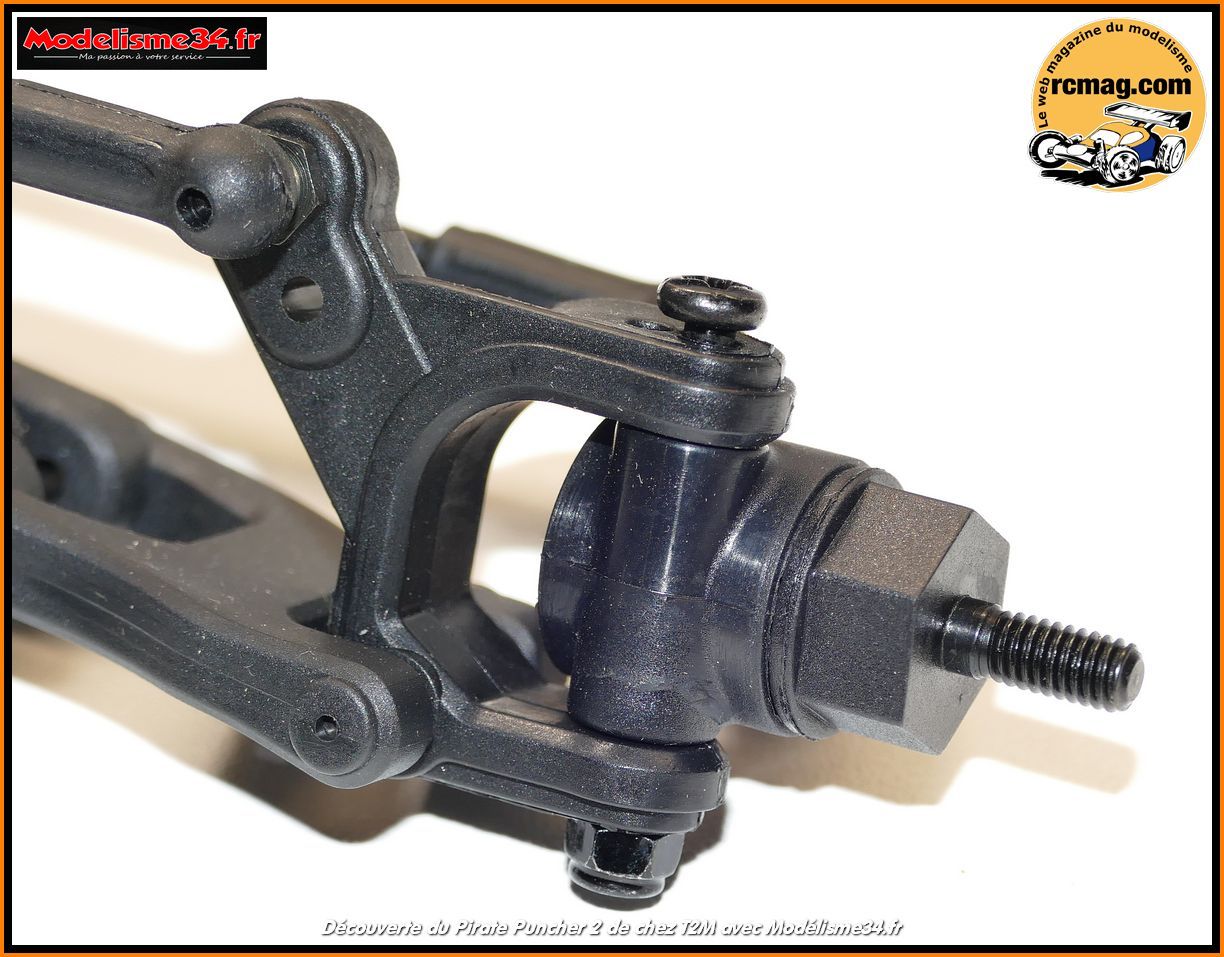

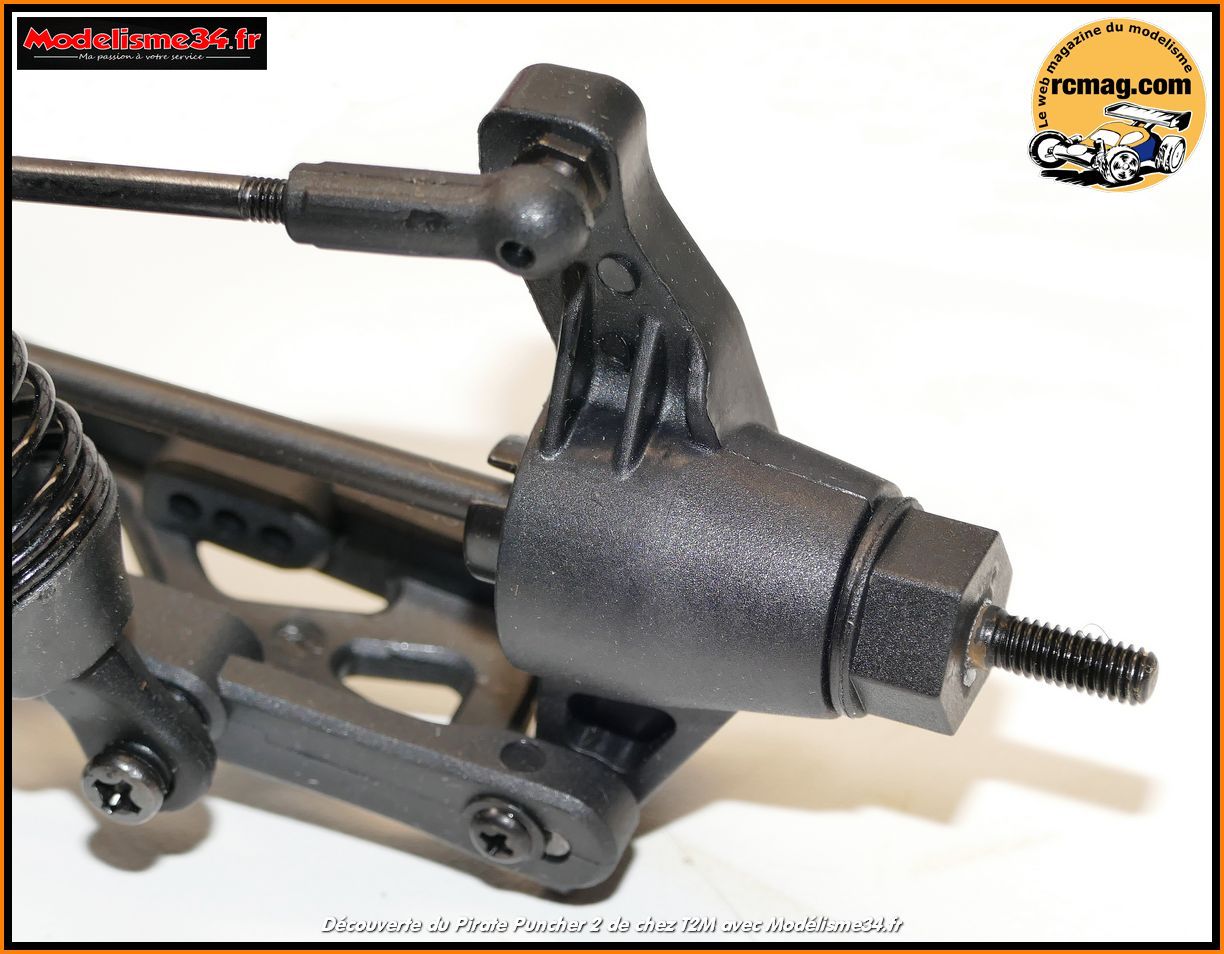

Les portes fusées arrière.

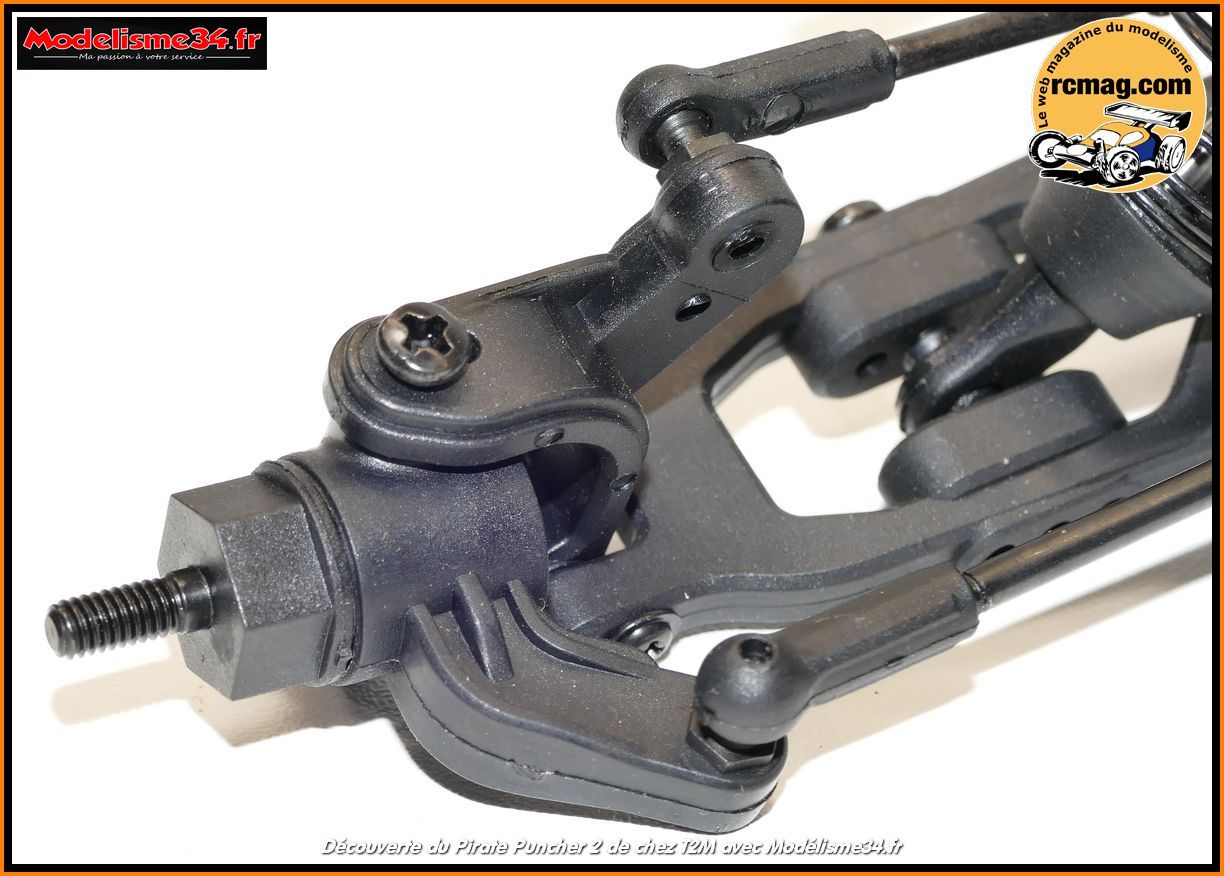

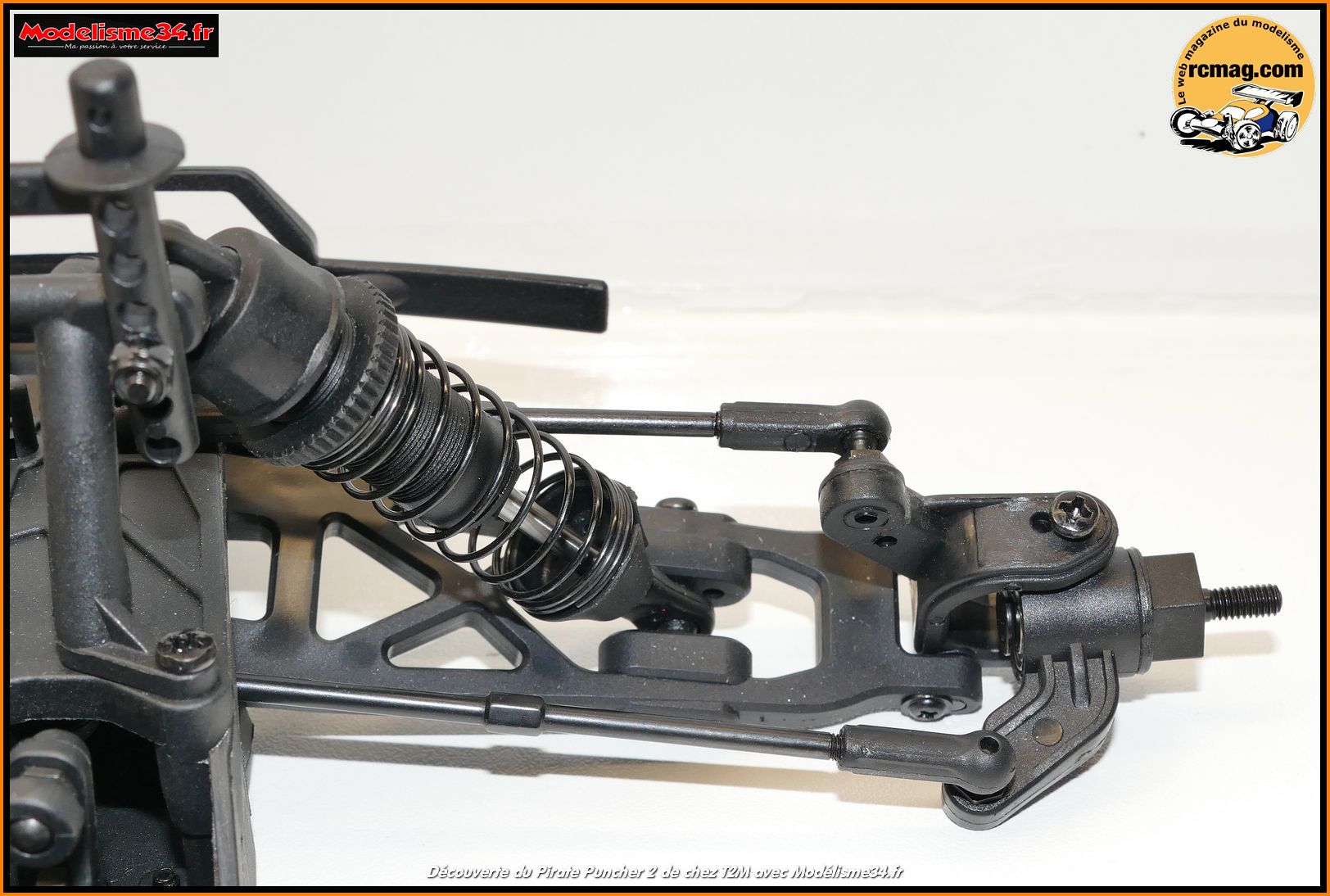

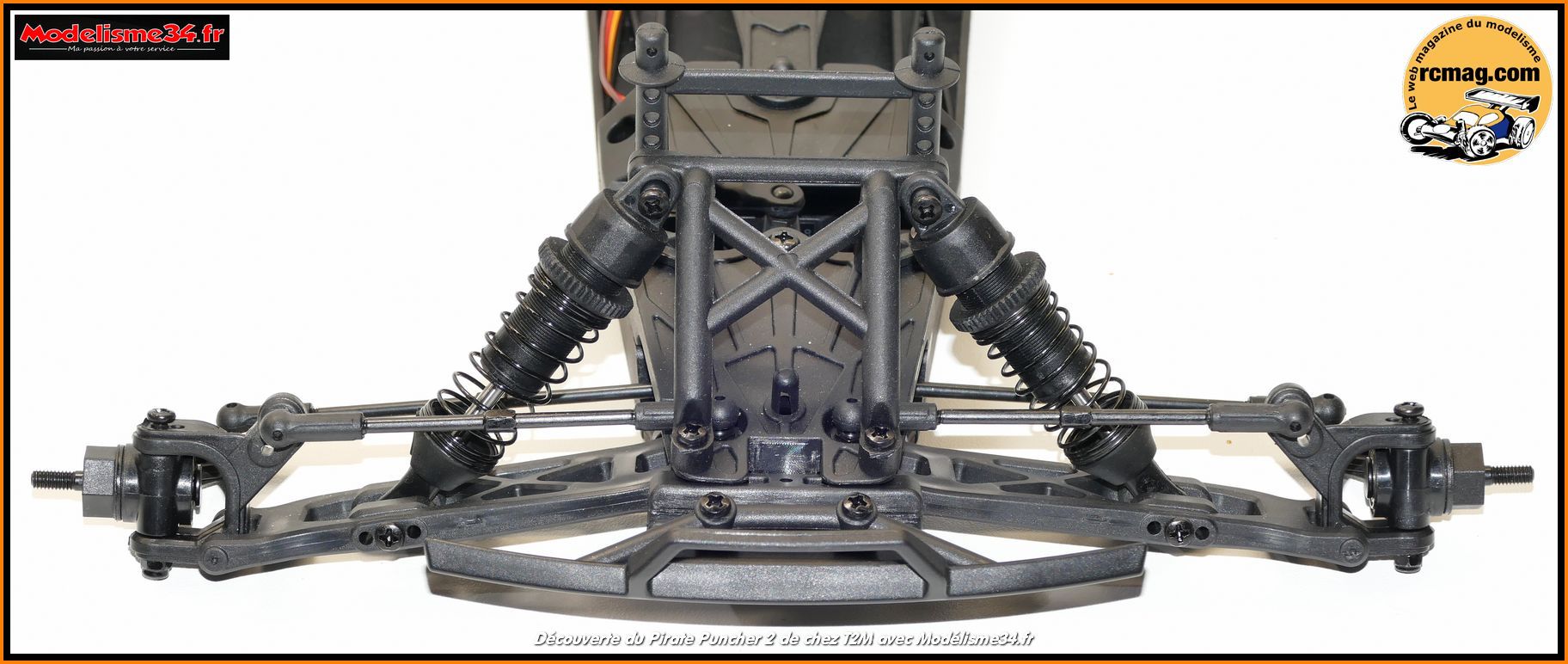

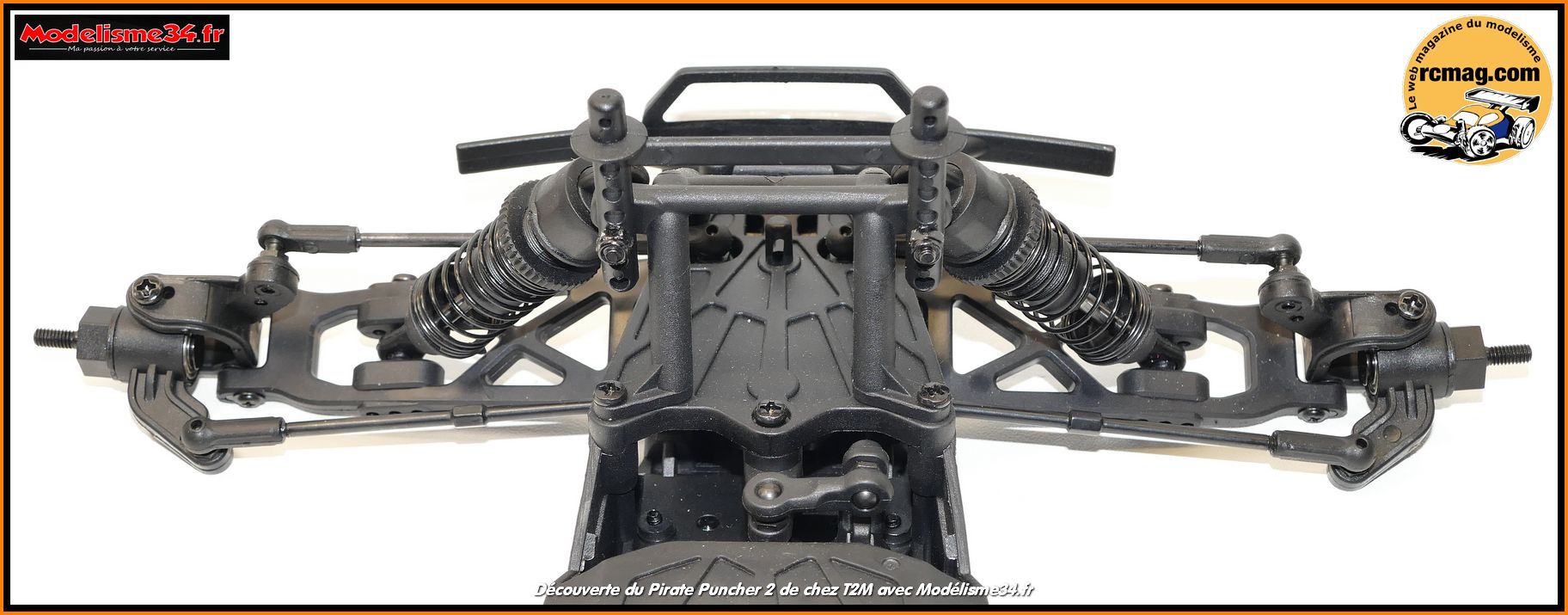

Le train avant typé 4x2 avec un angle de chasse prononcé afin d'offrir une bonne stabilité.

On retrouve des pas inversés sur la direction et la suspension, comme sur les voitures de compétition.

On retrouve un système d'étrier simple et fiable.

Lors du premier essai sur circuit, comme vous avez pu le voir sur la vidéo, la transmission a cassé.
Une panne connue sur cette voiture mais aussi sur les Zombie qui partagent la même base.

Je vais donc en profiter pour vous montrer les dégâts et monter la transmission renforcée qui est sortie en petite quantité au même moment.

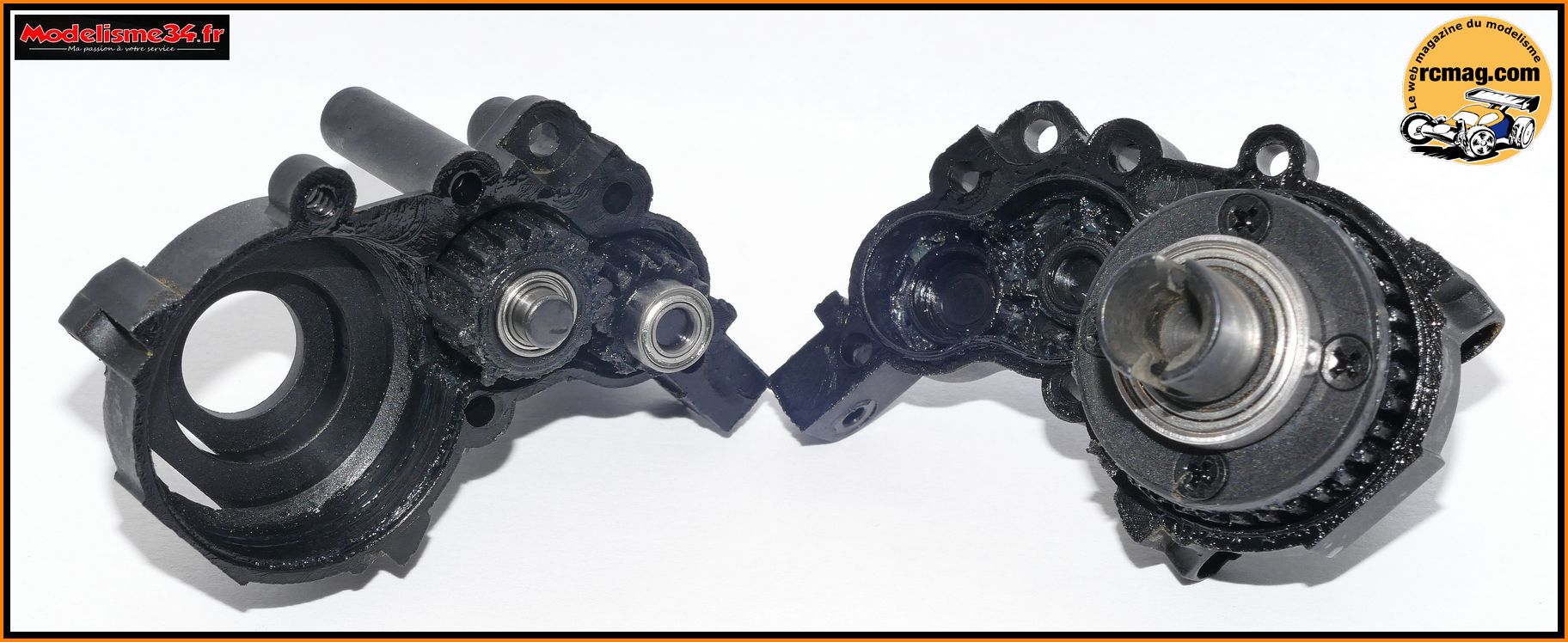

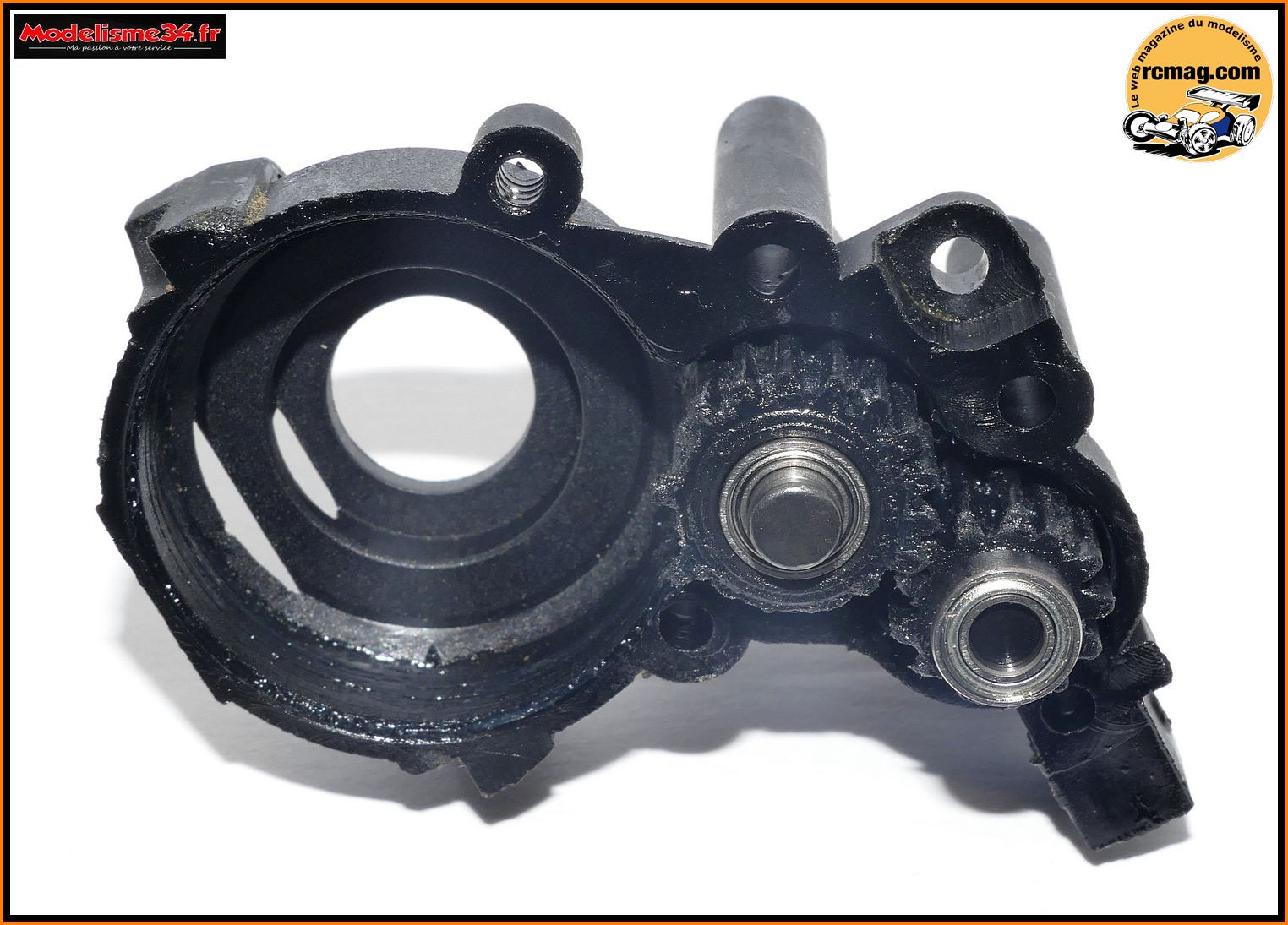

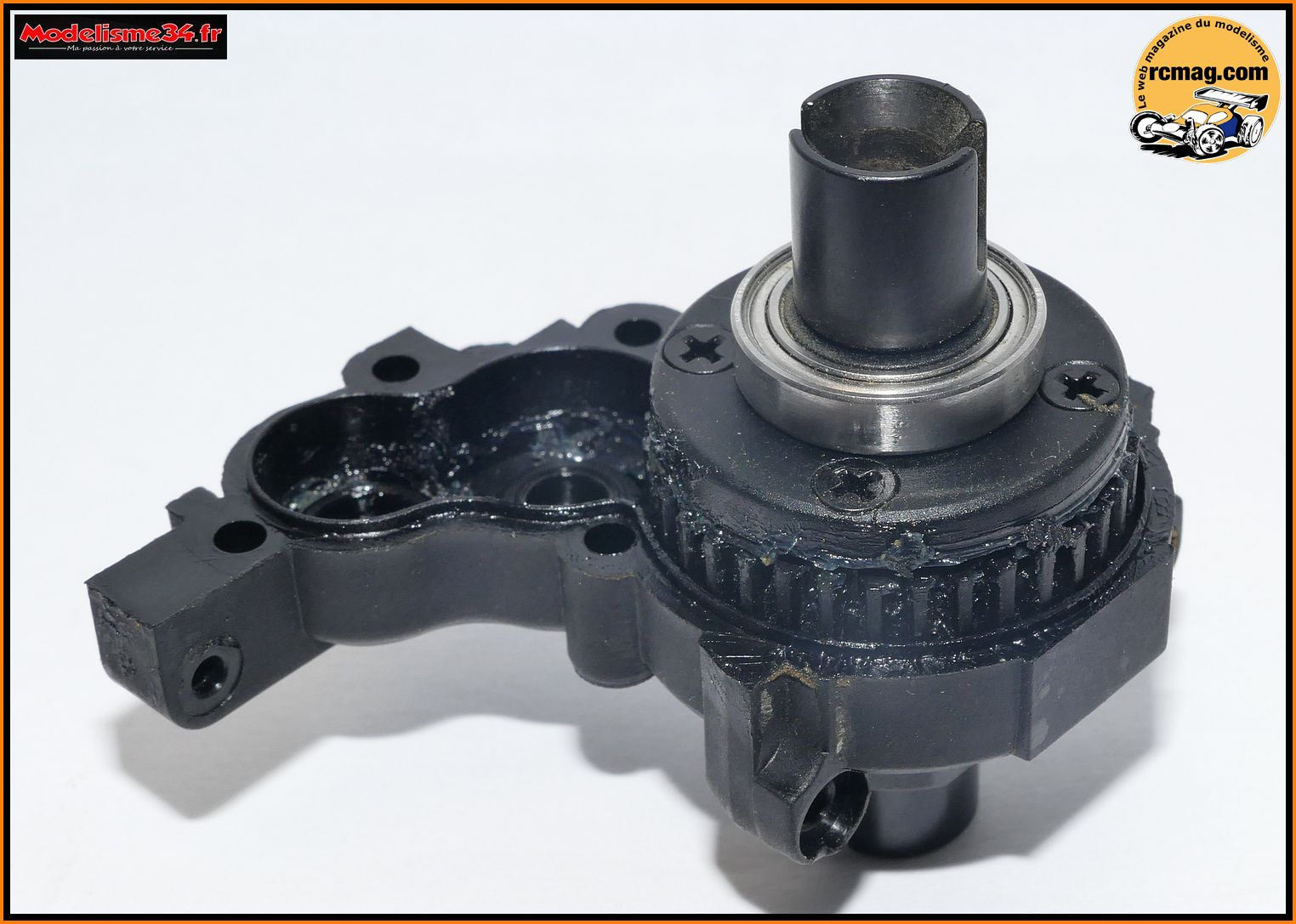

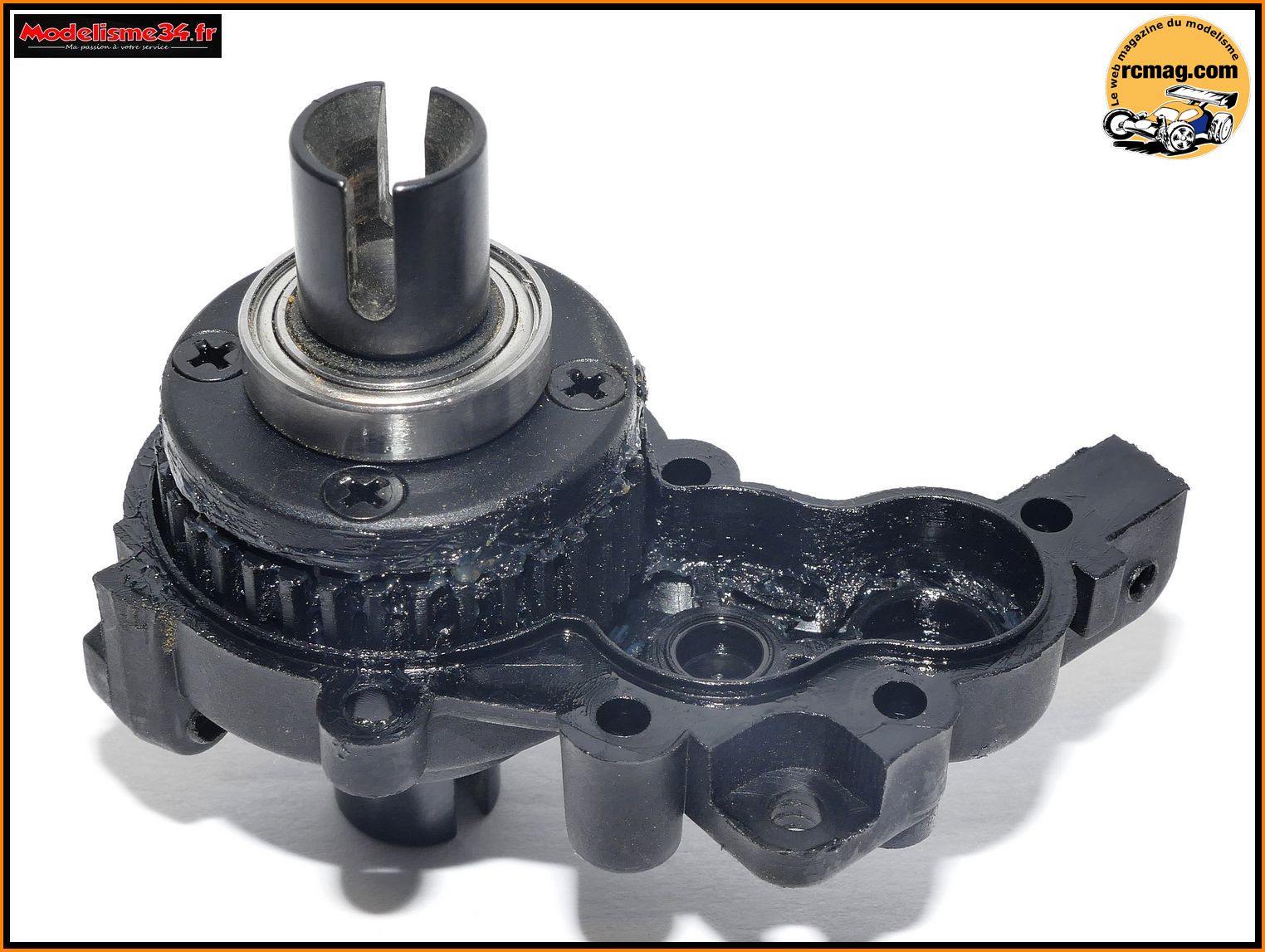

Ce que j'ai découvert à l'ouverture de la cellule.
On peut déjà voir que j'avais une version entièrement sur roulements.

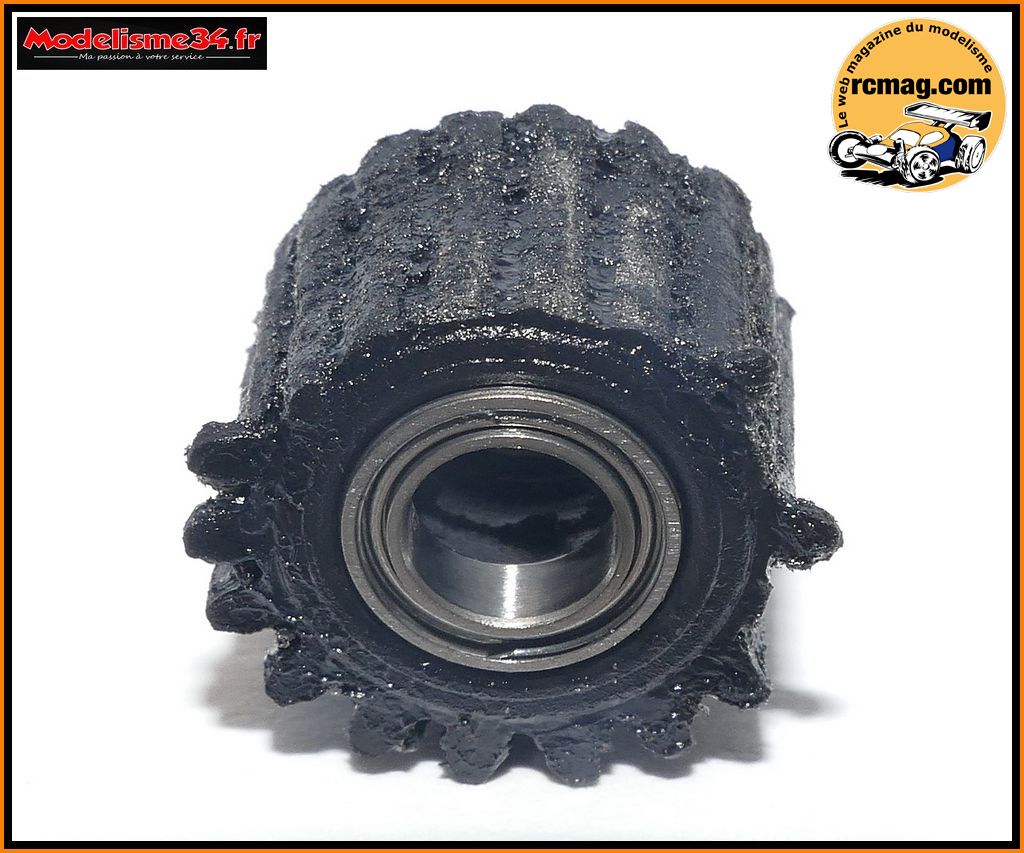

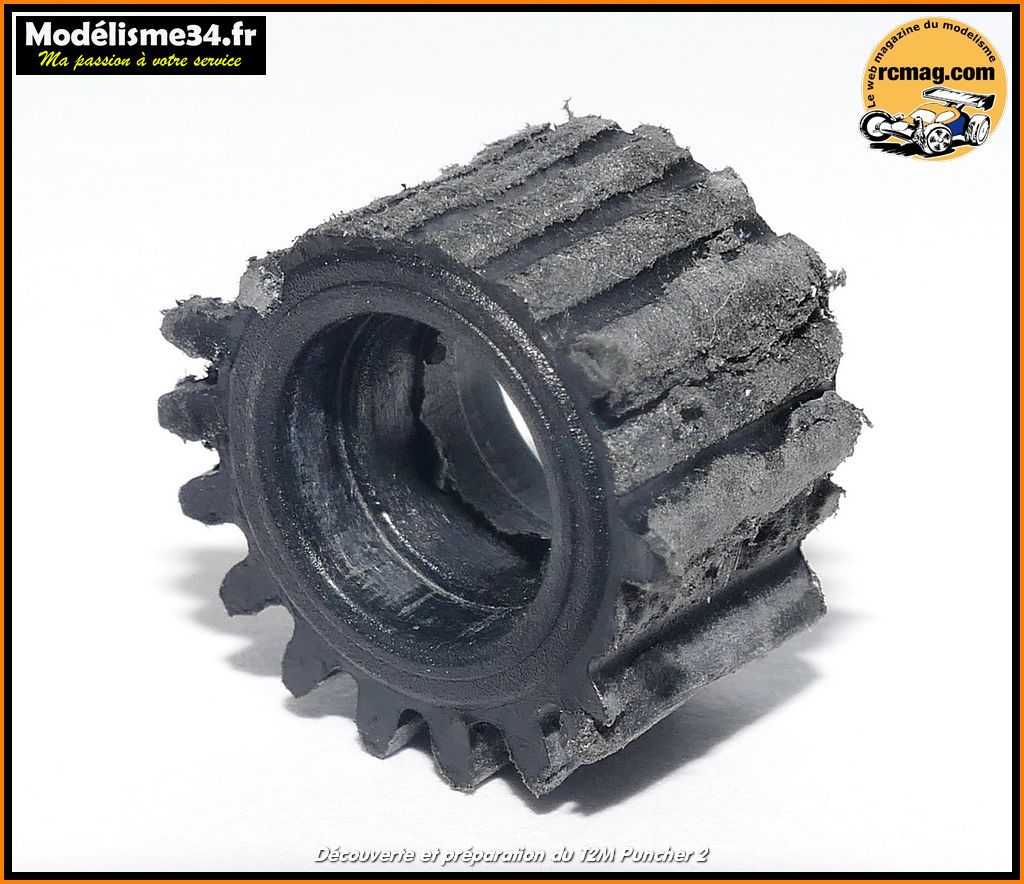

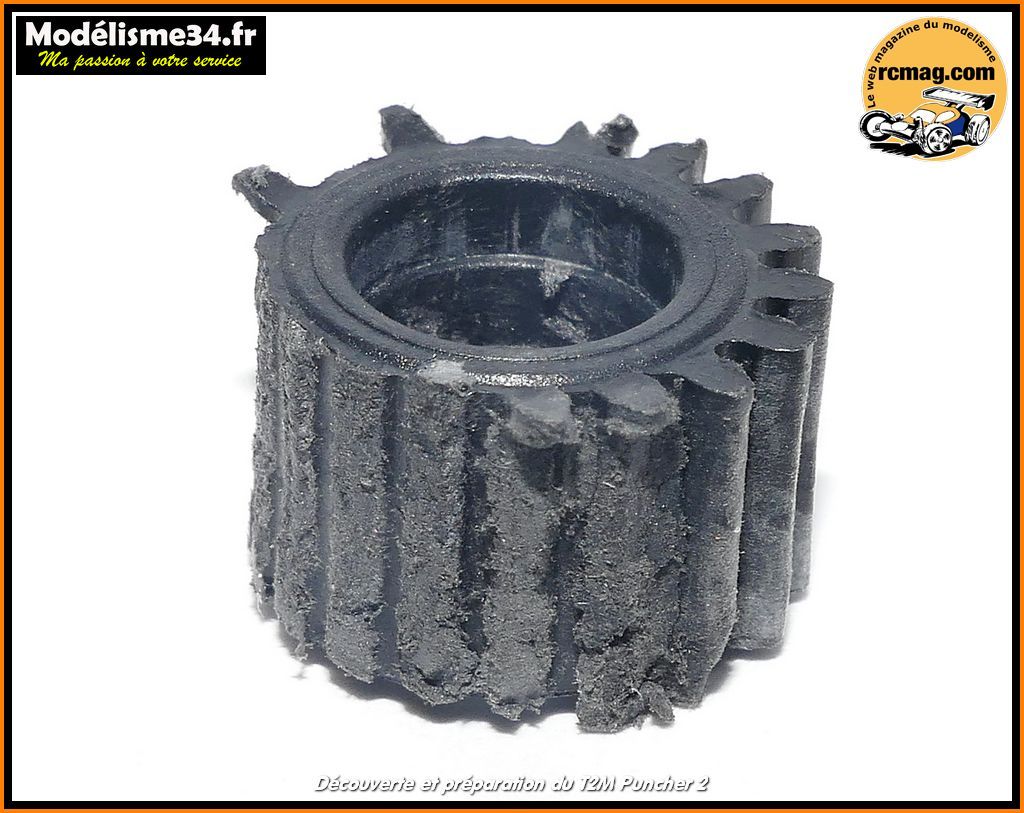

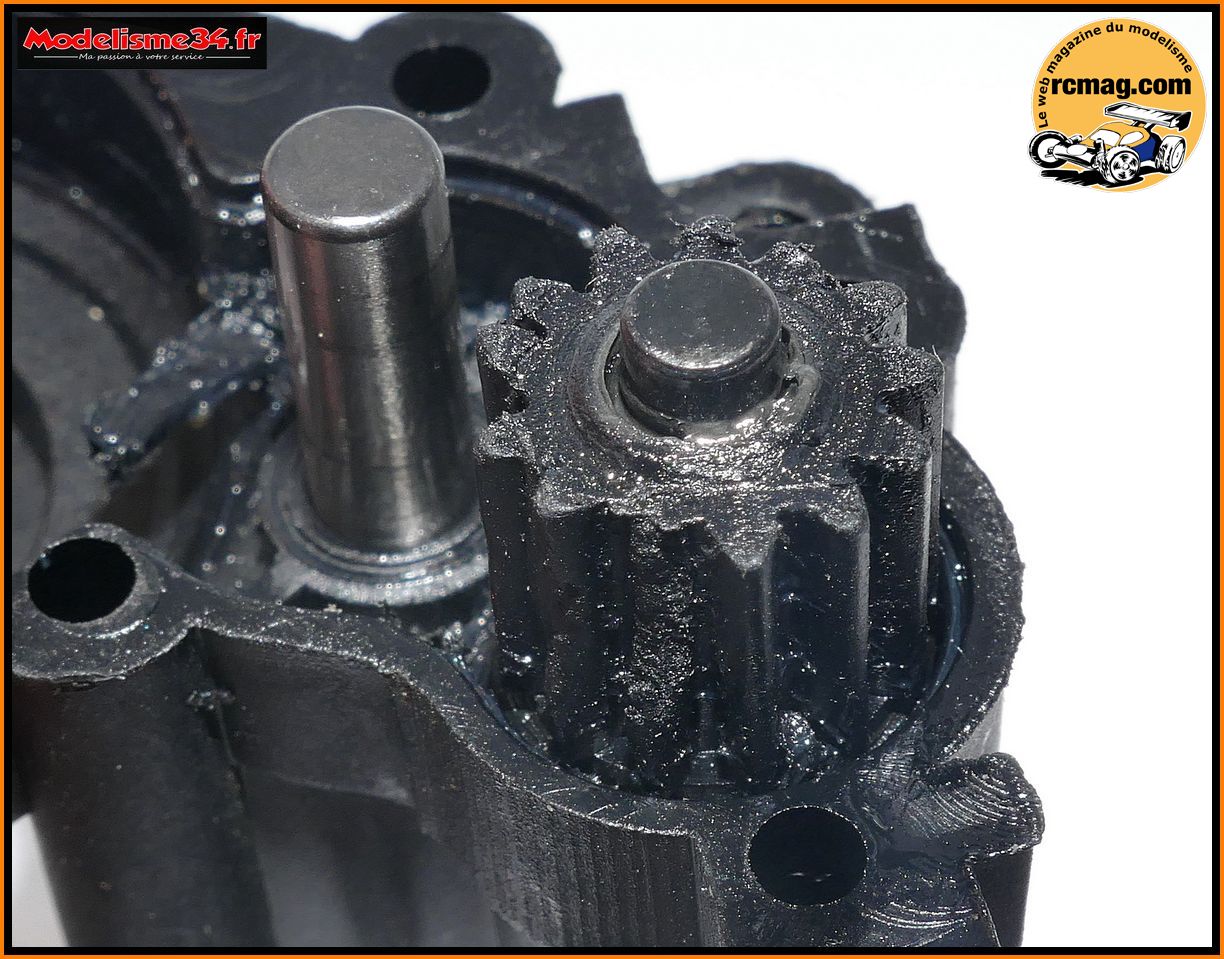

C'est le pignon intermédiaire qui ne tient pas et qui entraine aussi la destruction du petit pignon primaire.

On trouve la cellule arrière sous la référence T4922/70.
Attention de pas vous faire refiler cette ancienne référence qui est toujours avec la transmission d'origine.

La cellule avec transmission renforcée est disponible sous la référence T4922/70N.
C'est celle ci qu'il faut prendre ( si encore en stock car il n'y en a pas eu beaucoup de disponibles jusqu'à présent ).

Autre nouvelle référence T4922/70C.

Avec le pignon primaire en plastique mais surtout le pignon intermédiaire en alu.

La référence T4922/70A qui est a privilégier si votre voiture est neuve .... ou pas encore cassée.

Ce pignon alu change tout ! Depuis son montage, on a accumulé les roulages avec un moteur plus puissant que celui d'origine et RAS.

Démontage de la cellule pour monter la transmission renforcée

La cellule arrière assemblée.

Le carter pour protéger la couronne et le pignon moteur.

On retrouve un accès pour le réglage de l'amortisseur de couple .... qui n'est pas présent sur ces versions.

La cellule arrière sans son carter de protection.

La couronne de 79 dents est maintenue en place par un circlips.

L'entrainement hexagonale de la couronne.

Les vis qui ferment la cellule et fixent la plaque moteur en alu.

La plaque moteur en alu qui d'origine est montée avec un peu de frein filet.


La cellule sans sa plaque moteur.

Ce que l'on découvre a l'ouverture de la cellule.
A noter que c'est une version entièrement sur roulements.
Les cellules vendues en pièces détachées semblent automatiquement bénéficier de cette amélioration.
A voir si les dernières productions de ces voitures ont aussi leurs cellules entièrement sur roulements.

Le petit pignon primaire qui est un peu difficile a démonter ( voir les vidéos ).

Il est entrainé par cette goupille.

Le petit pignon primaire que j'aimerai voir remplacer par une hypothétique option acier.

L'entretoise placée sous le pignon primaire.

La transmission primaire démontée avec un arbre de 5mm et des roulements 5x10x4 et 8x4x3.

Le pignon intermédiaire de boite avec ses 2 roulements 5x8x2,5
A noter que comme pour l'arbre primaire, sur beaucoup de voitures, c'est monté sur bagues.

L'axe de 5mm du pignon intermédiaire et ses roulements.

A noter que pour ceux qui ont une version sur bagues, un kit roulements est disponible référence M1345.

La cellule arrière démontée.
Là c'est celle avec la transmission détruite mais comme on peut l'apercevoir a part les 2 pignons, le reste est comme neuf.

Les 1/2 carters de la cellule qui sont bien rigides, bien conçues.

Le différentiel qui semble indestructible !

Les roulements de différentiel 12x18x4.

Pratique pour l'entretien, on peut retirer les roulements sans démonter le différentiel.

Le différentiel ouvert on découvre qu'il est bien graissé et qu'il bénéficie de 4 satellites.
Il est bien étanche donc on peut sans problème utiliser de l'huile silicone.

Le différentiel complet est disponible sous la référence T4925/71.

Mise en place des roulements sur le pignon intermédiaire.

Pour mettre en place le roulement de l'arbre primaire j'ai utilisé cet outils M241.

La nouvelle transmission en place, bien graissée, reste plus qu'a remonter l'ensemble.

Pour le montage de la plaque moteur, j'ai mis du frein filet directement sur le filetage pour éviter d'en mettre partout.

Comme je vais tester plusieurs moteurs sur cette voiture, je me suis aperçu que pour certains, il fallait légèrement agrandir le logement central.

Idem pour le logement des fixations du moteur afin de rendre le réglage facile, bien libre.

Pour la fixation du moteur j'ai testé plusieurs solutions ( voir les vidéos ).
Ma préférence va au montage avec des vis tête cylindrique et rondelles cuvettes adaptées.

Comme je souhaitais solliciter plus la transmission afin de tester sa fiabilité, j'ai monté 2 types de moteur.
Le premier testé, ce fut un Konect 16 tours de type 550 récupéré sur un BX8 SL.
Comme on peut le voir, il est plus long que le moteur d'origine.

Ce moteur finalement ne m'a pas apporté un surplus de puissance vraiment significatif.
De plus son encombrement le rend pas très adapté à ce type de voiture.

J'ai aussi essayé un moteur type 540 modifié ( sur roulements et réglable avec charbons démontables ) référence M1101.
Avec celui ci j'ai obtenu l'efficacité recherchée.

Avant de la monter, il est rodé avec une batterie de 3,7v ( 1c ).

Le montage d'origine.

Le pignon 20 dents d'origine qui est en alliage de cuivre ( "laiton" ).

A comparé au pignon 22 dents acier que j'ai utilisé pour les premiers essais.

La gamme Konect offre un très bon rapport qualité prix.

A signaler que lors du changement du moteur, faites attention à la longueur de son arbre qui souvent sera plus long qu'avec le 540 d'origine.
Cela risque dans ce cas de toucher le carter de protection.

Le moteur type 550 assemblé sur la cellule.

Le moteur fixé sur son support avec les vis et rondelles TC inoxydable.
Sur la photo on peut voir un autre montage avec un pignon de 22 dents en alliage.
A noter que sur les 2 moteurs testés, il m'a fallut raccourcir l'arbre pour ne pas toucher le carter de protection.

Montage d'amortisseurs alu

J'ai testé le montage d'amortisseurs alu M805A d'une longueur de 90mm et qui ont l'avantage d'offrir un bon rapport qualité prix.
Ils sont normalement prévus pour le crawler et existent aussi en tailles 100 et 110mm.
Gros avantage, ils sont montés sur rotules ce qui permet de les adapter plus facilement, surtout à l'avant.

Le bouchon sur rotule acier avec un insert "laiton". Plutôt pas mal vu le tarif !

La chape est elle aussi sur rotule.

Pour la fixation inférieur des amortisseurs à l'arrière j'ai utilisé des vis TB 3x18 référence m1409.
Pour aligner au mieux les amortisseurs j'ai utilisé des rondelles alu de 3mm.

3 possibilités d'ancrages sur les triangles.

Montage des amortisseurs sur les triangles.
Les cales alu sont nécessaires pour bien aligner les amortisseurs et pour les éloigner de la biellette de suspension supérieur.

Les amortisseurs ressorts démontées.

Les ressorts ont un diamètre intérieur de 15mm.

A noter que les ressorts d'origines montent sur les options alu.
Et comme j'avais des ressorts en rab, j'ai fait quelques tests pour trouver les bons réglages.

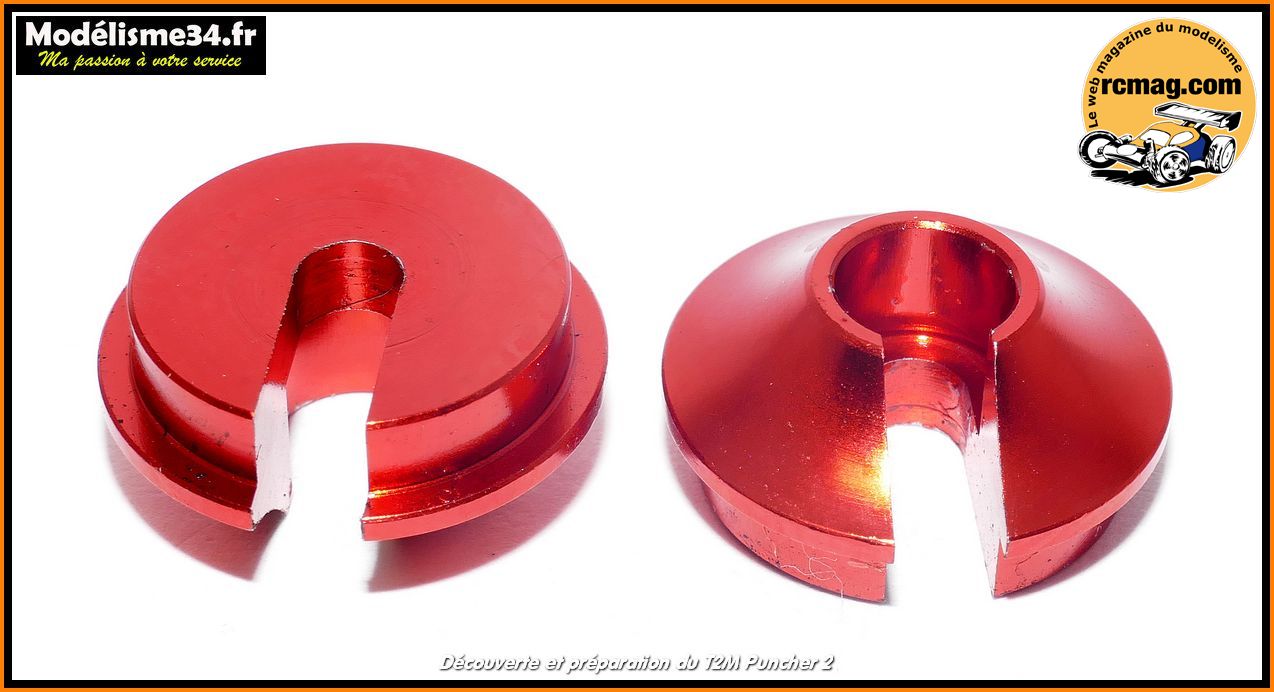

Les coupelles des ressorts en alu.

Les bagues de réglages qui sont bien conçues et faciles a manipuler.

Le bouchon inférieur avec ses bagues et joints.

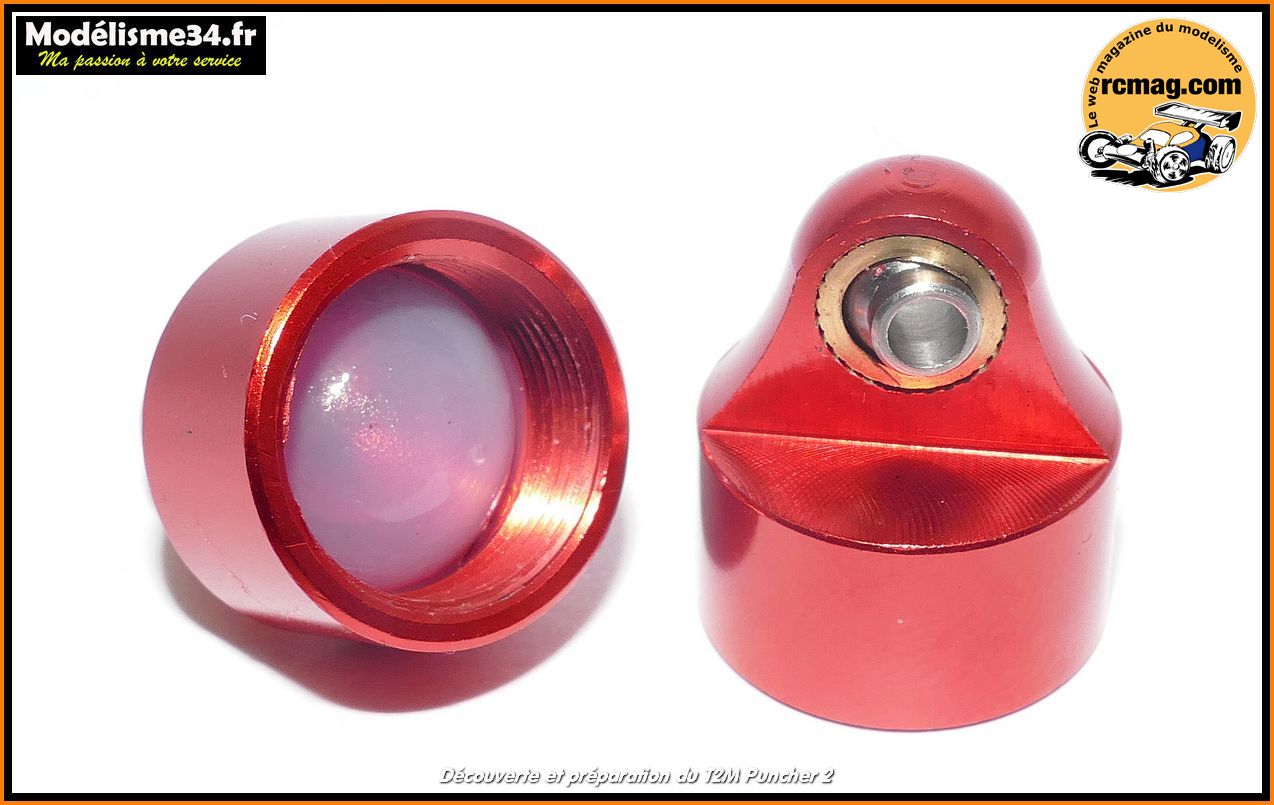

Les bouchons et ses membranes.

Les corps avec une belle finition. Seul regret, la partie filetée aurait pu être plus importante.

Les tiges d'amortisseurs de 3,5mm ce qui est assez balaise pour du 1/10.
Pour le piston c'est du 10mm. On retrouve 3 grosses encoches idéal pour le crawler mais pas super adapté pour un buggy 1/10.
En conclusion, ces amortisseurs sont bien adaptés sauf pour les pistons qui donnent un fonctionnement trop souple de la suspension.

A bientôt sur rcmag.com
