Ouvrons la boite ...
Ces moteurs de type sensored sont conçus par Reds Racing en Italie mais
fabriqués en Chine

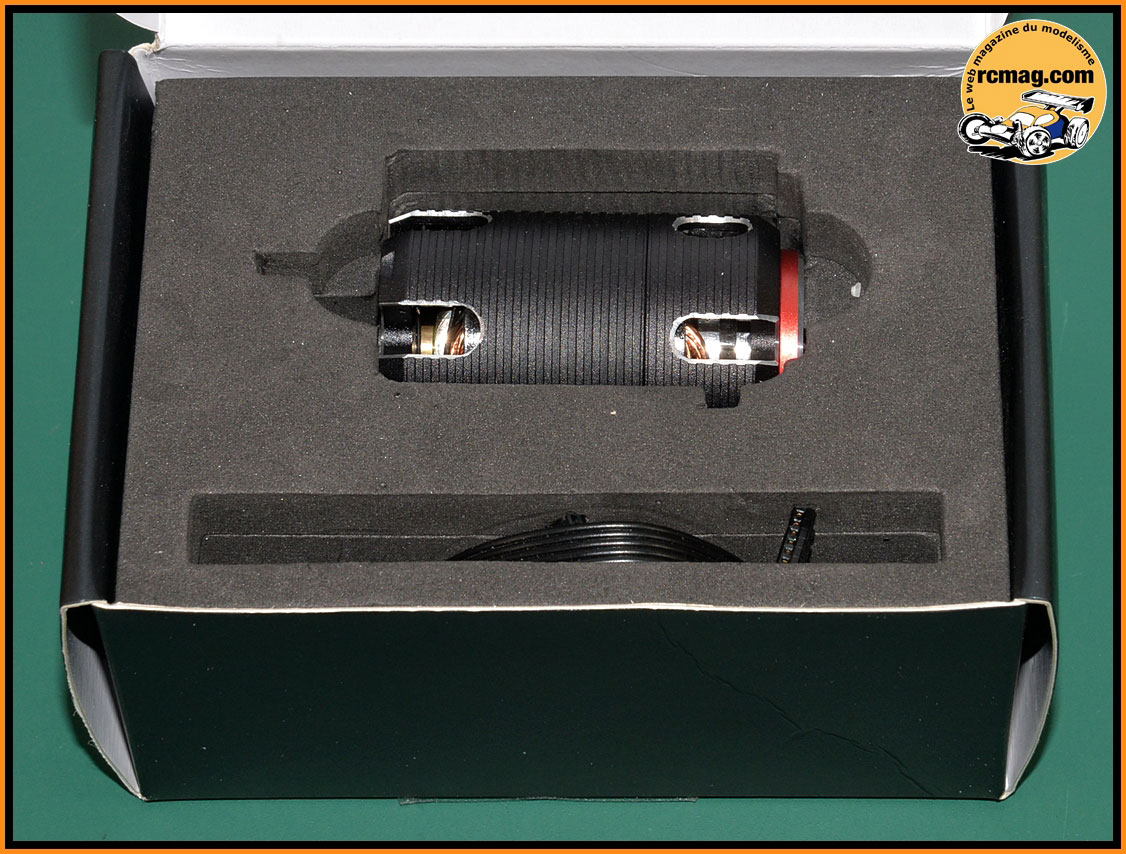

A l'ouverture de la boite on découvre le moteur et son câble "sensored"
bien calés dans un bloc de mousse.

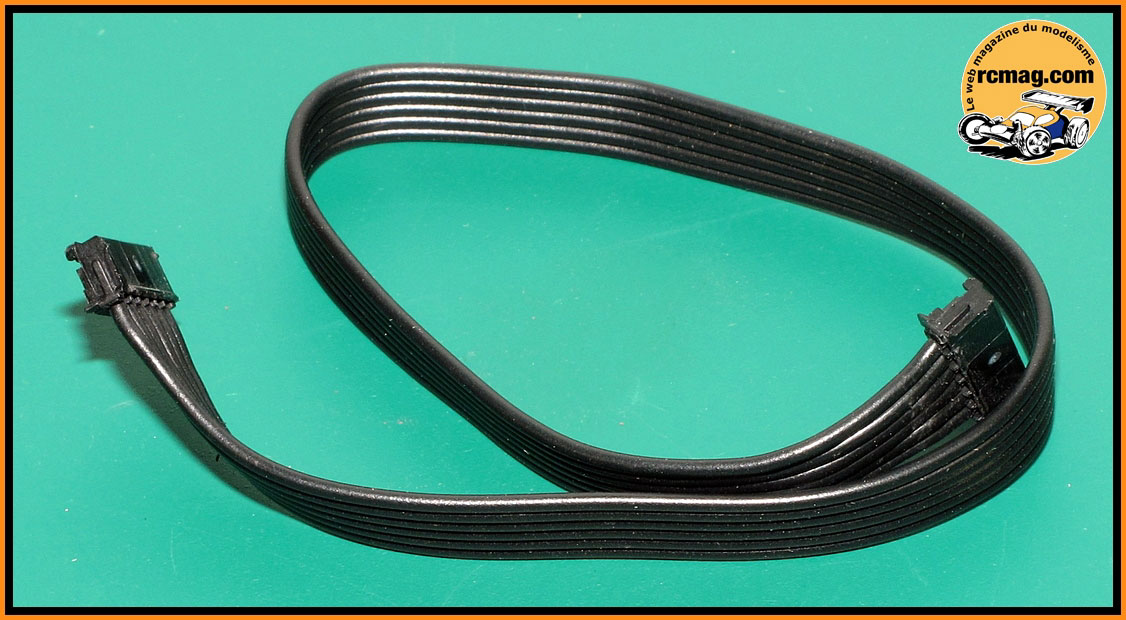

Le câble sensored de 20cm, il semble de qualité, bien souple.
Pour moi un des plus beaux moteurs actuellement disponible chez nous.

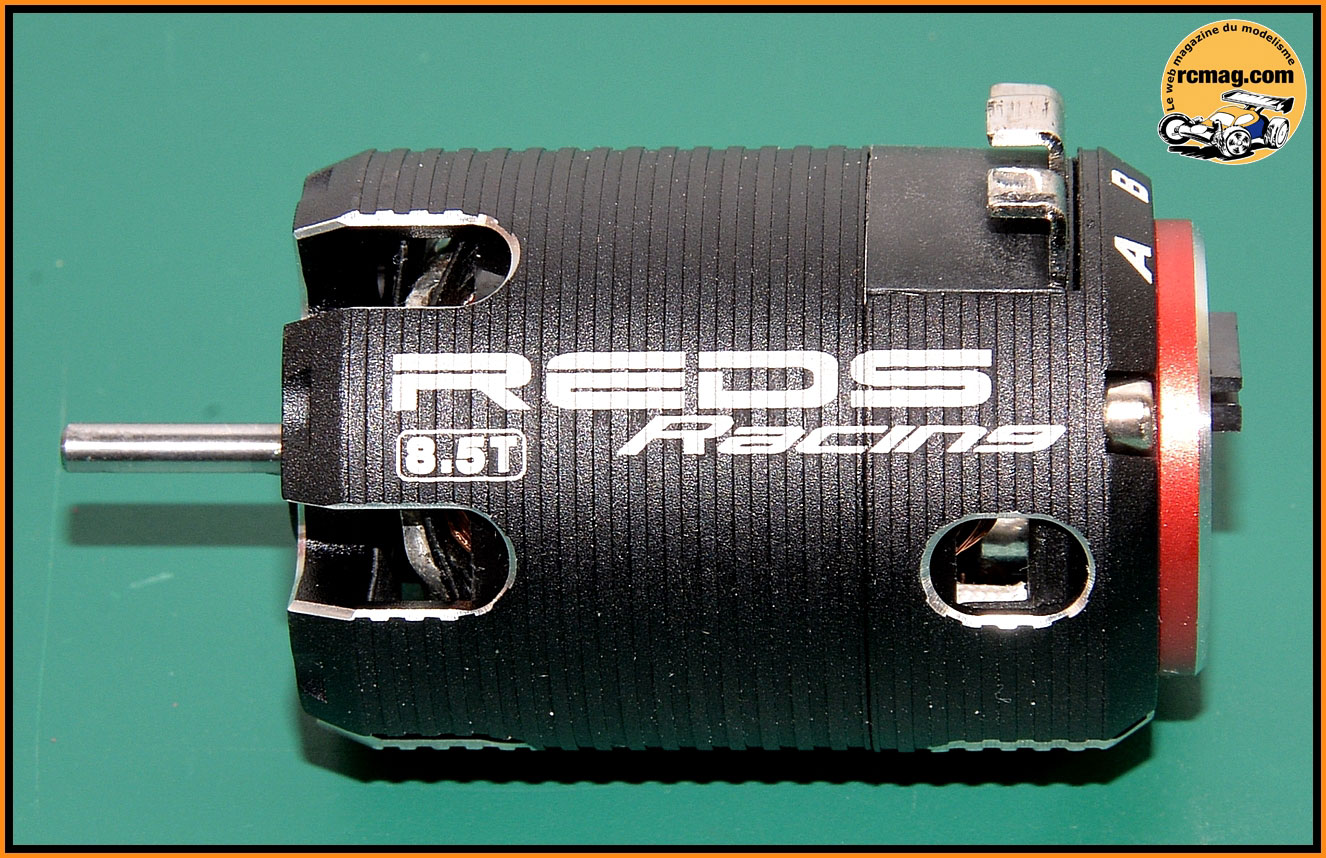

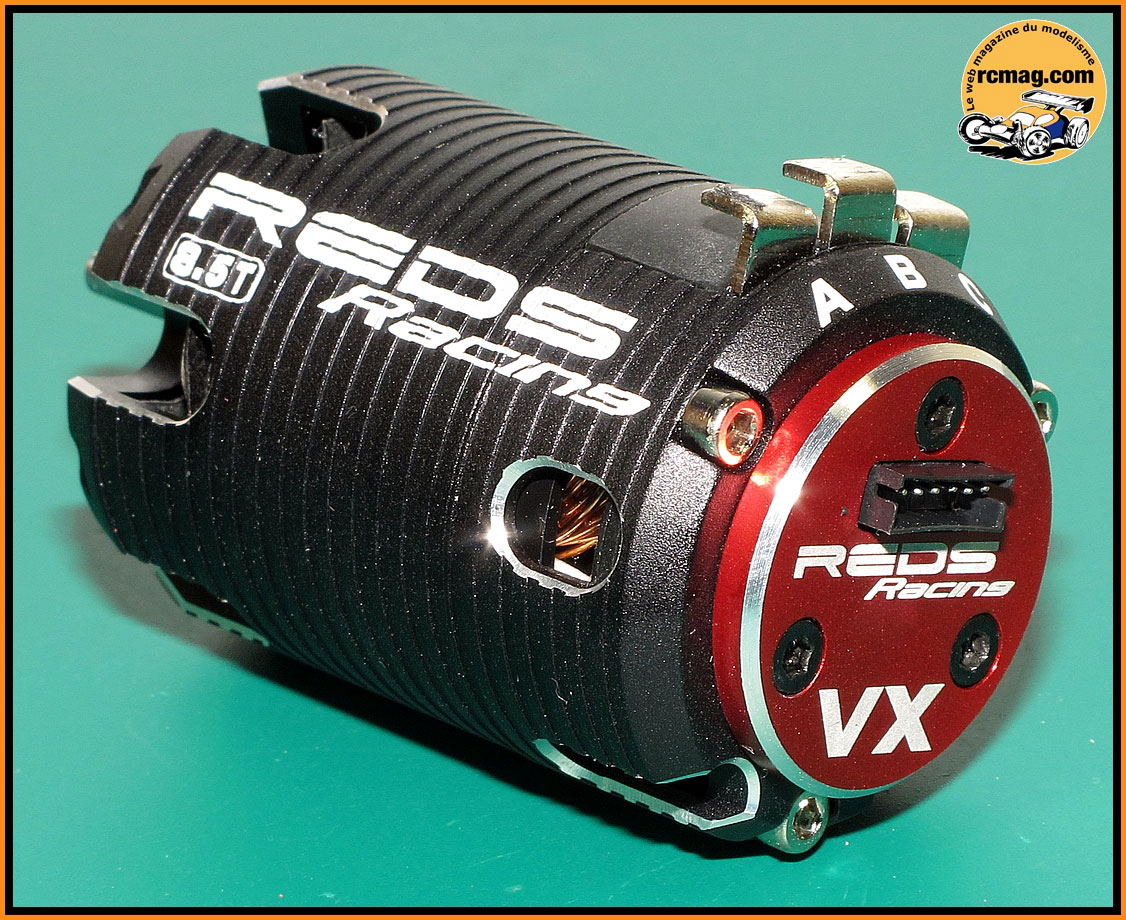

Son poids est de 172gr pour un diamètre de 36mm et une longueur hors
arbre de 54mm.

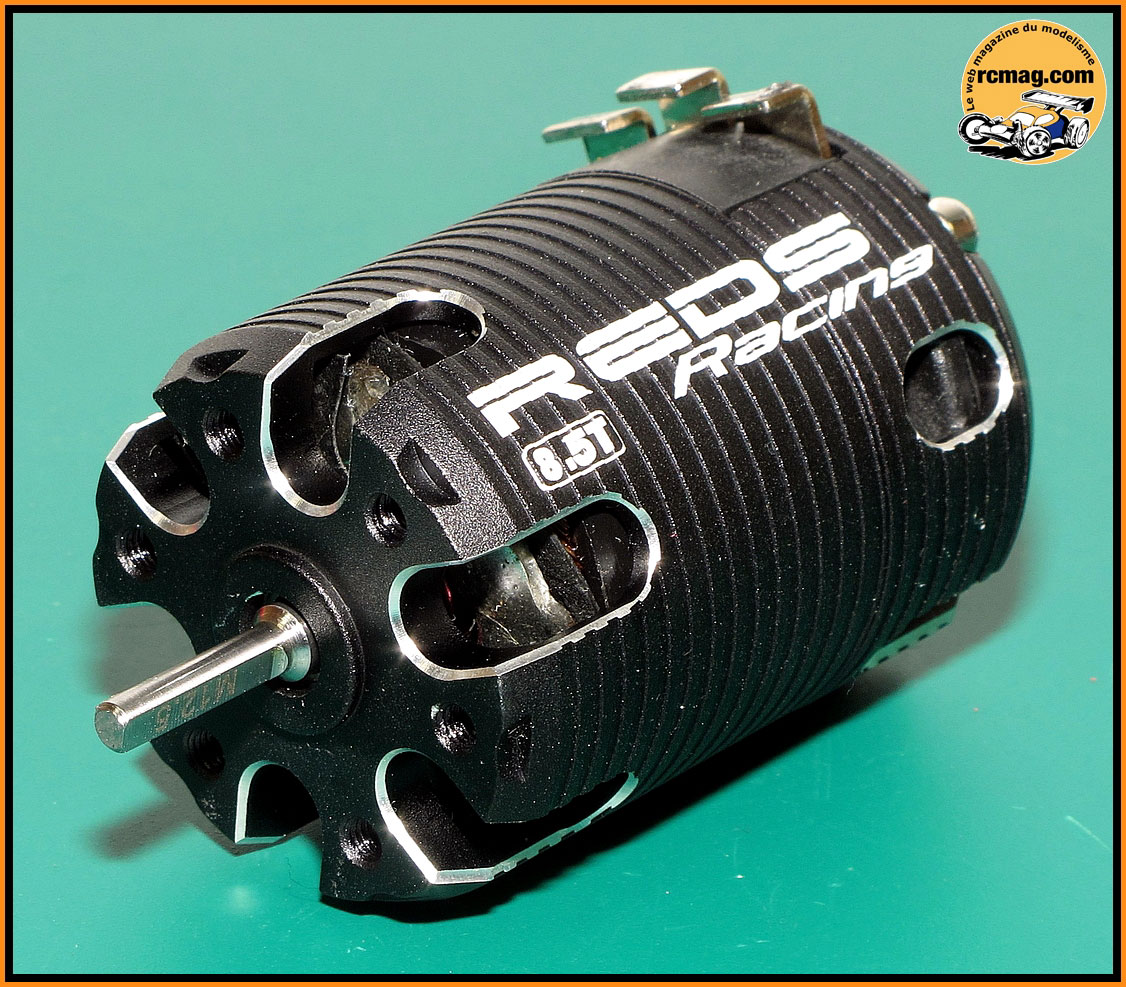

On peut voir les minuscules ailettes et les grandes ouvertures ( 6 à
l'avant et 4 à l'arrière ).
Reste à voir si cela favorise vraiment le refroidissement et si en
utilisation TT extérieur cela ne représente aucun risque.

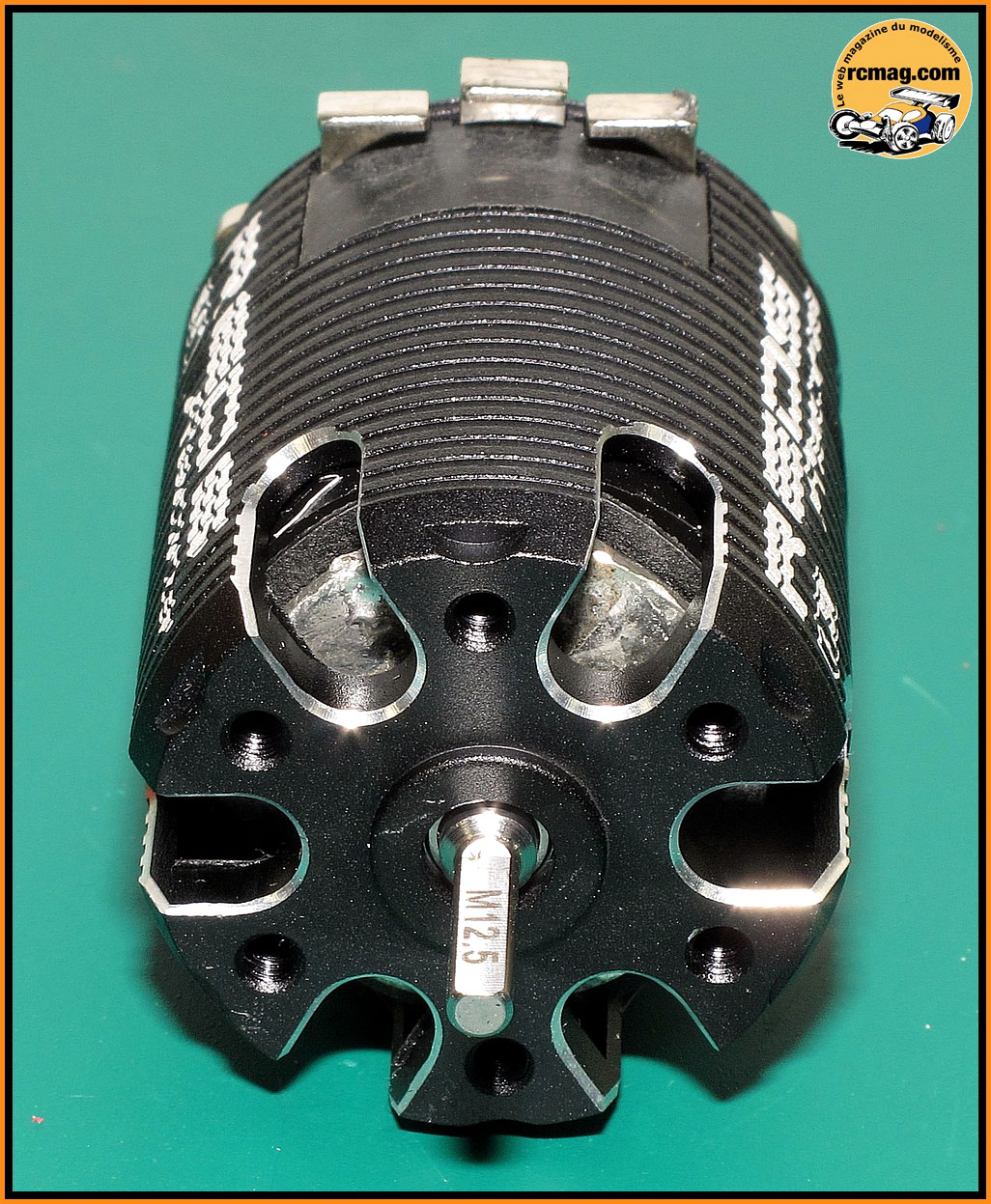

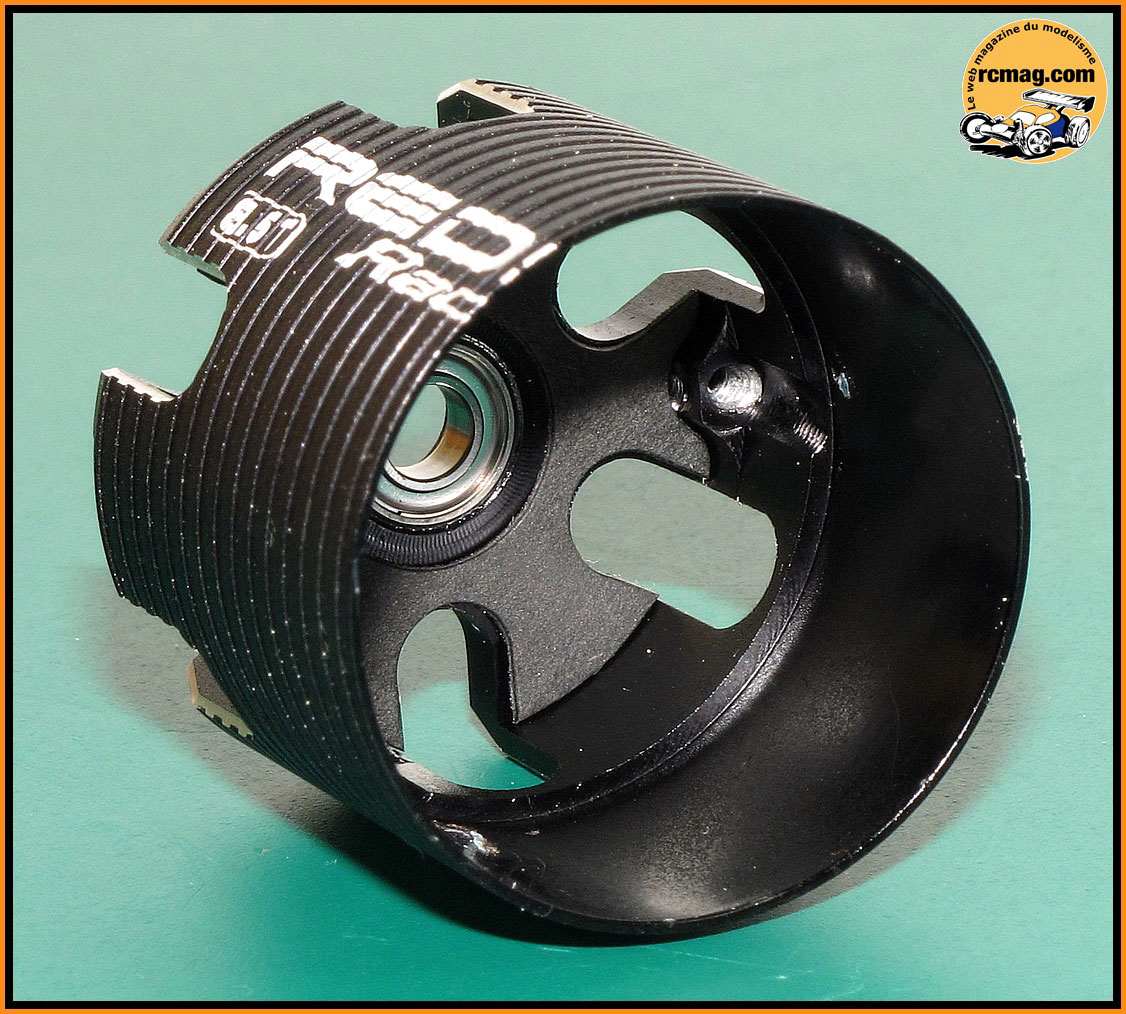

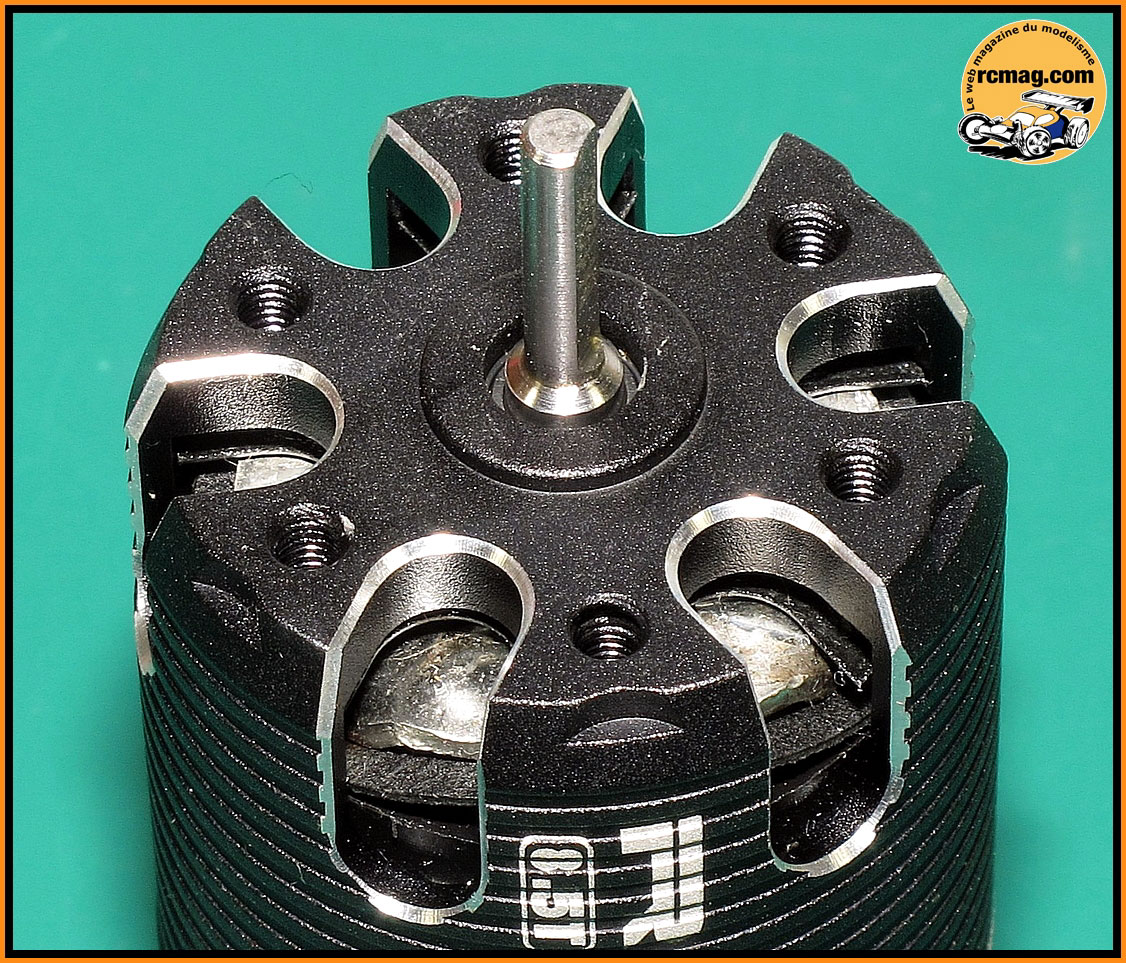

Le carter avant avec 6 grandes ouvertures et 6 points de fixations pour
le moteur.

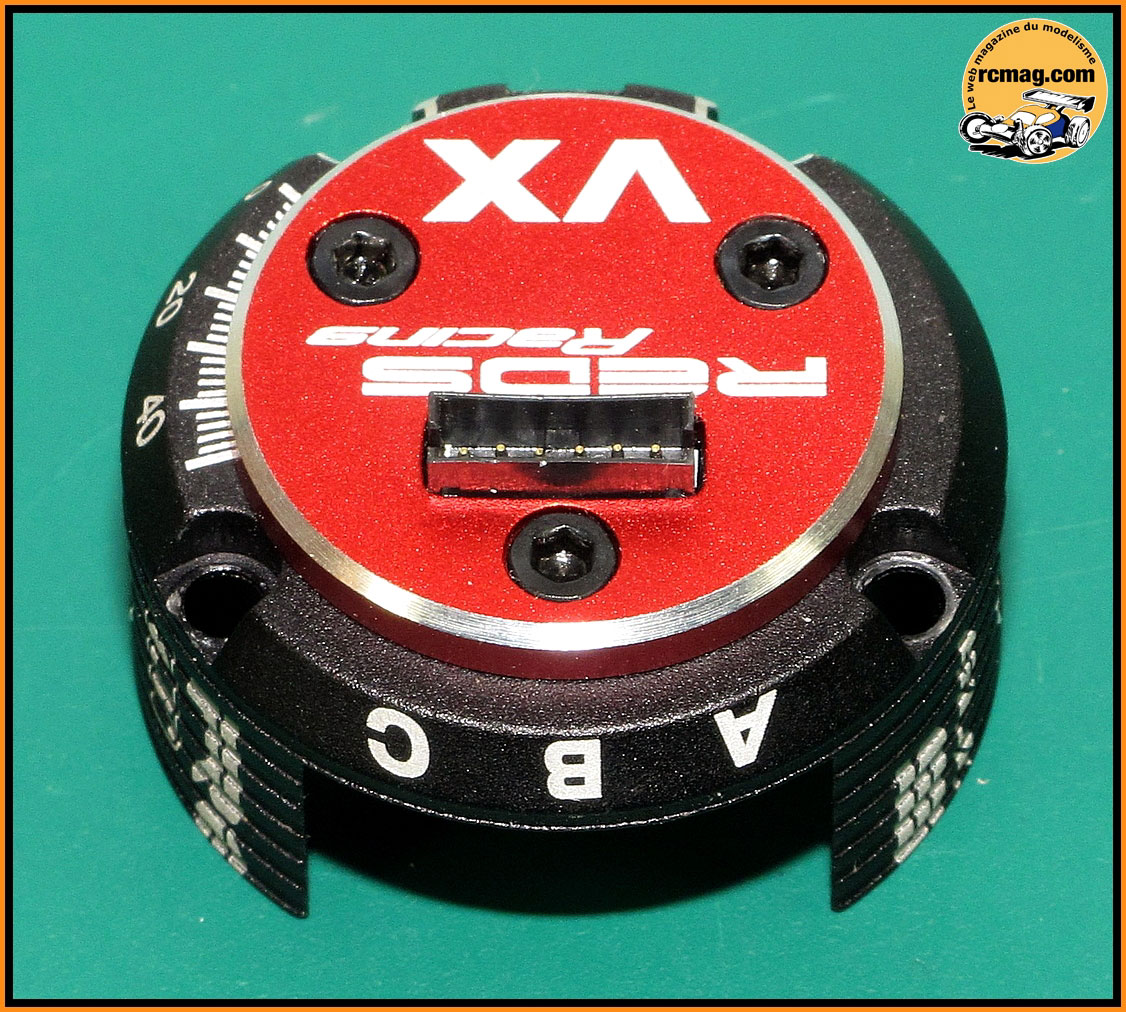

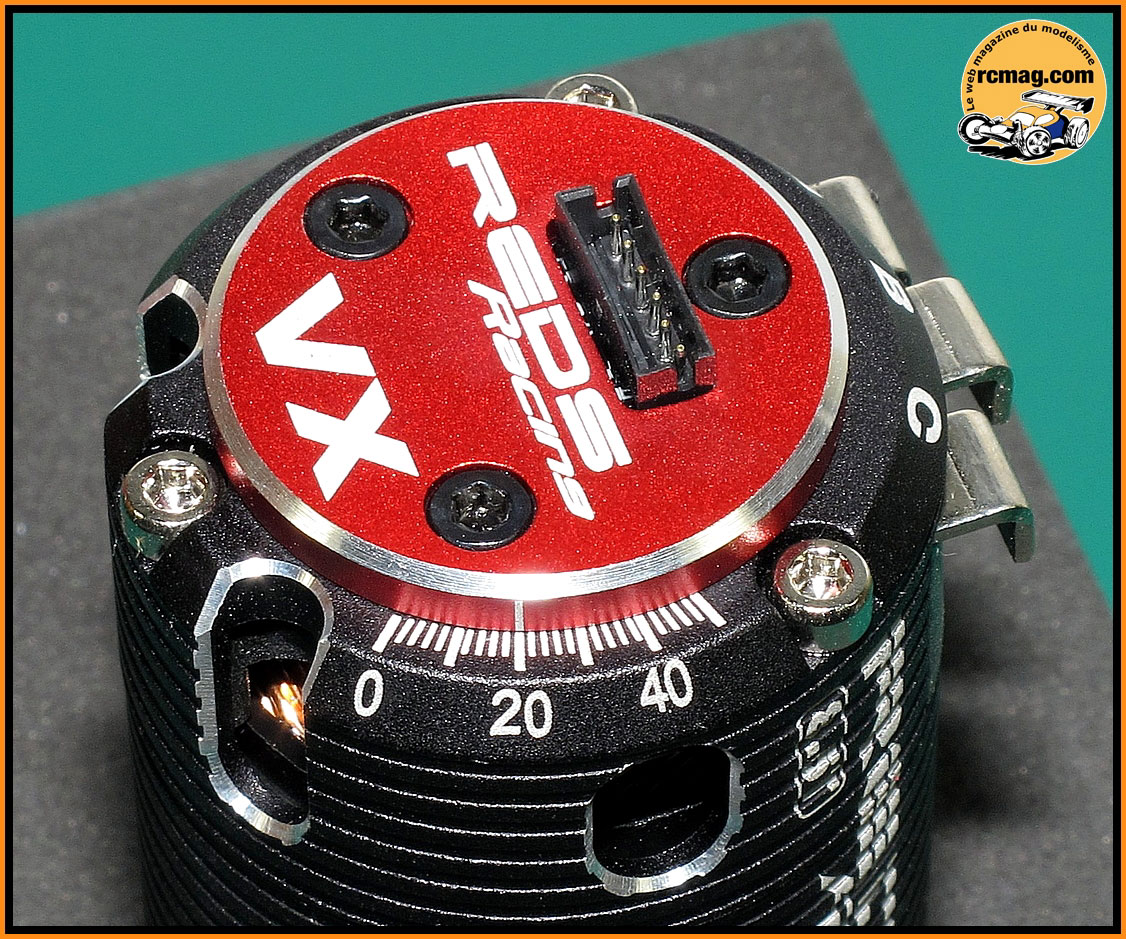

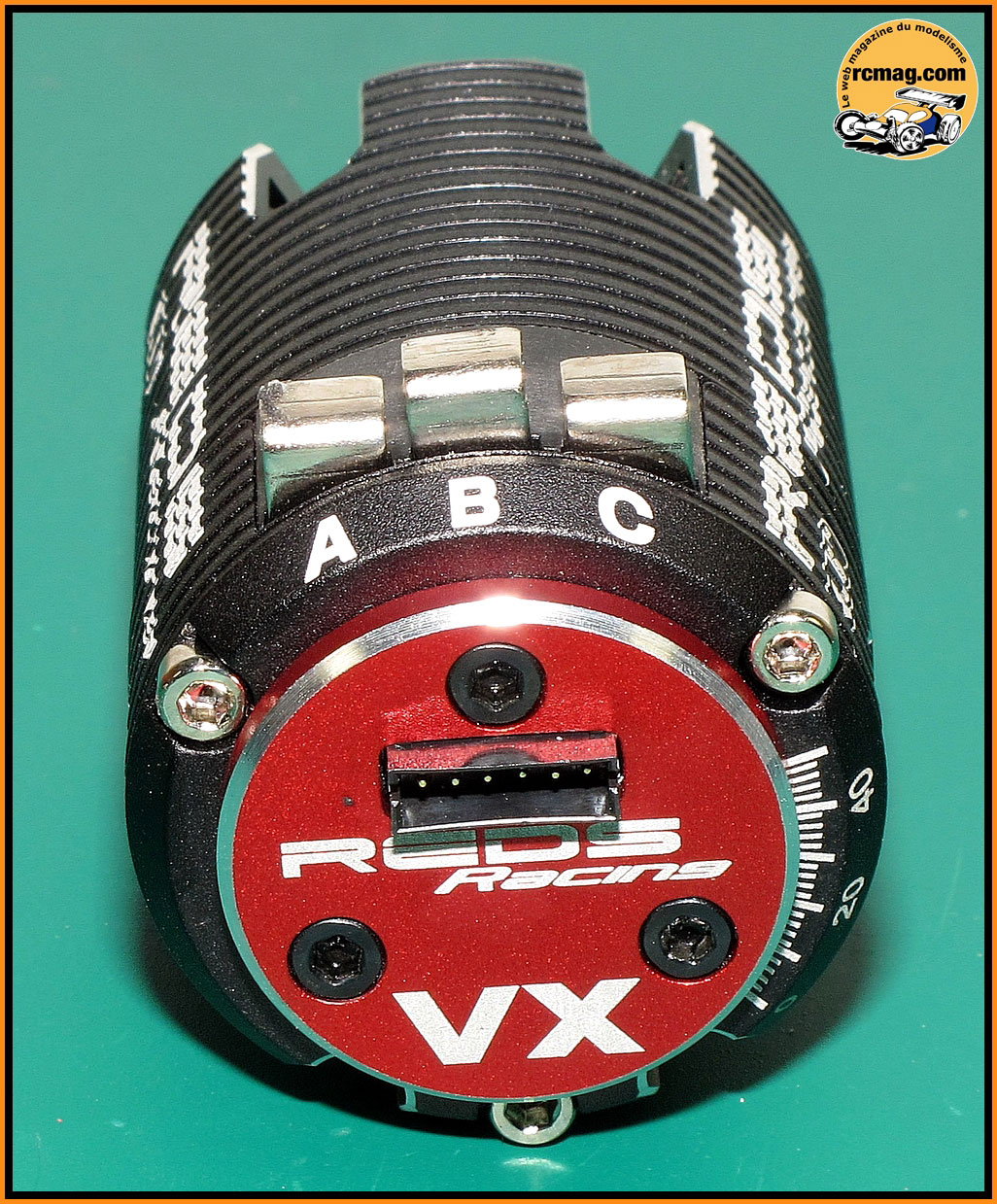

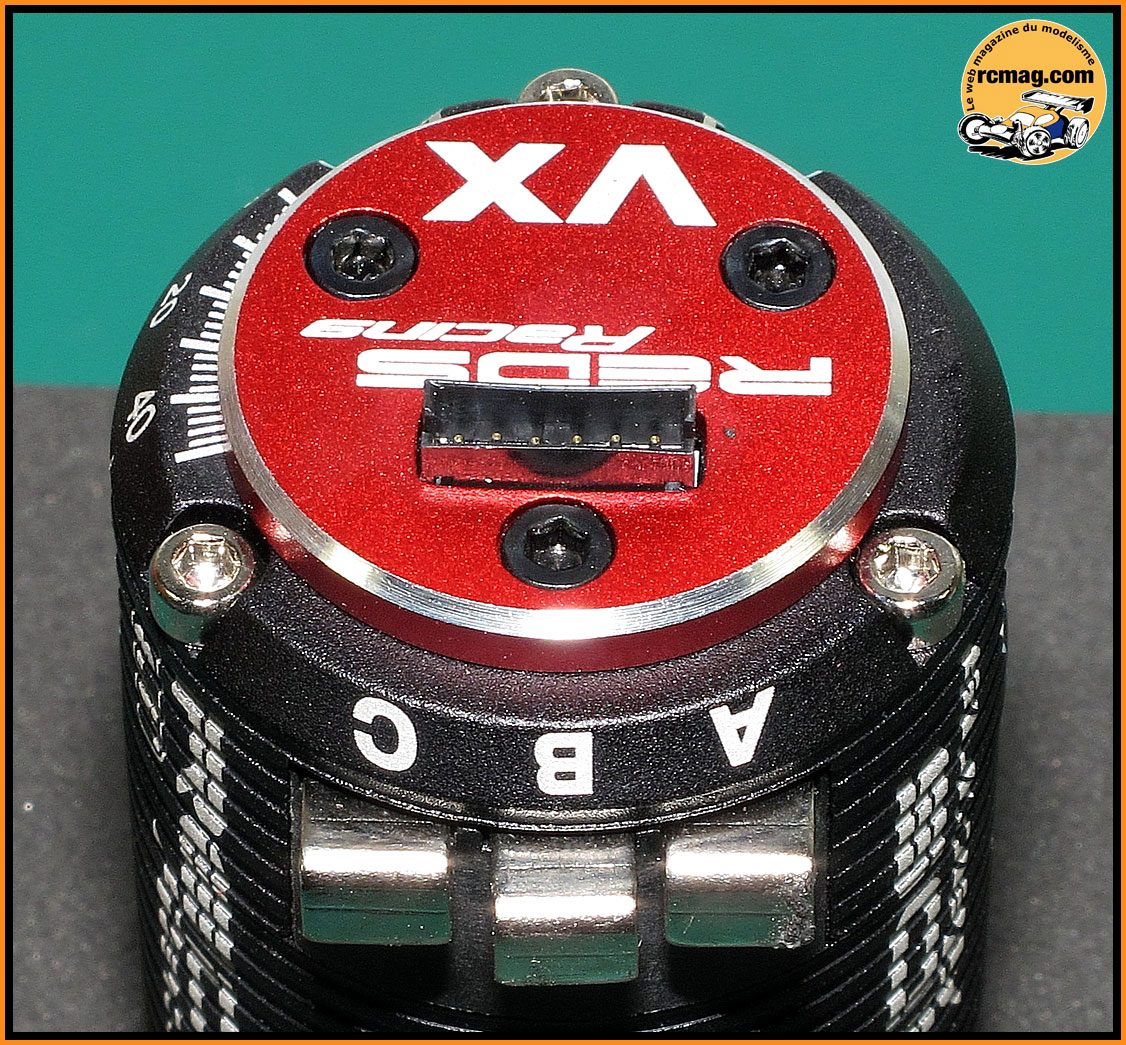

Sur le carter arrière on retrouve les 3 plots
pour souder les câbles moteur et la prise pour le câble sensored.
La position du capteur est réglable et on peut voir les 3 longues
vis qui ferment le moteur.

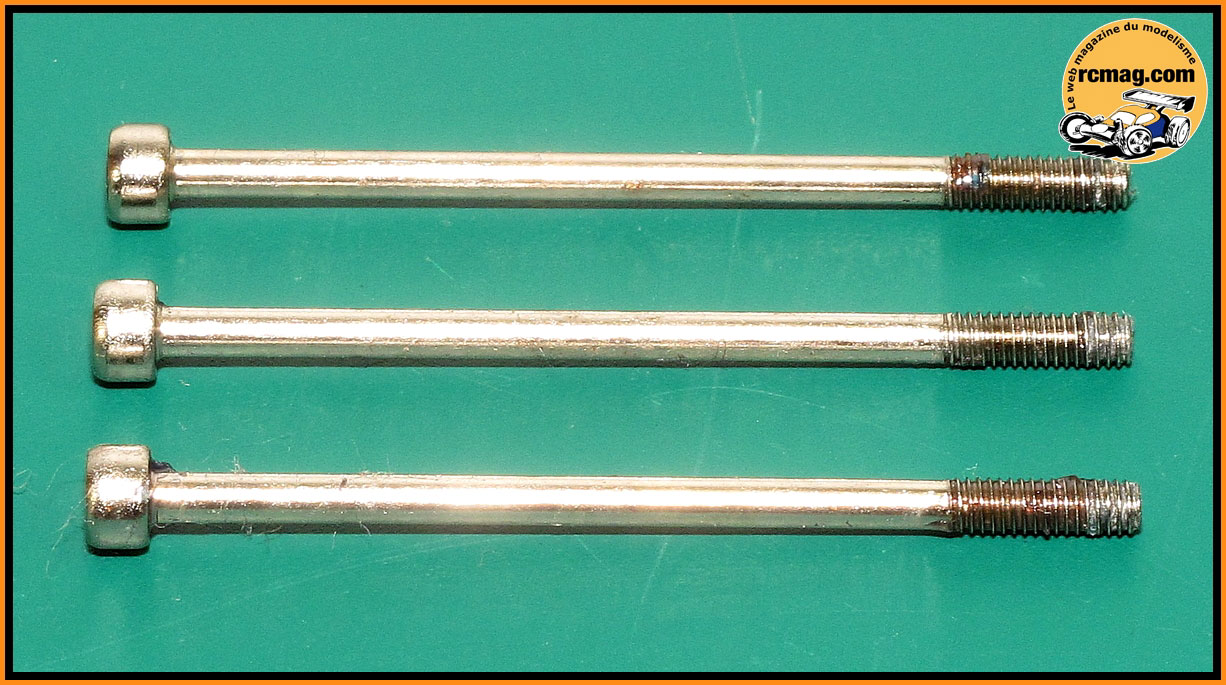

les 3 longues vis CHC 2,5x45.

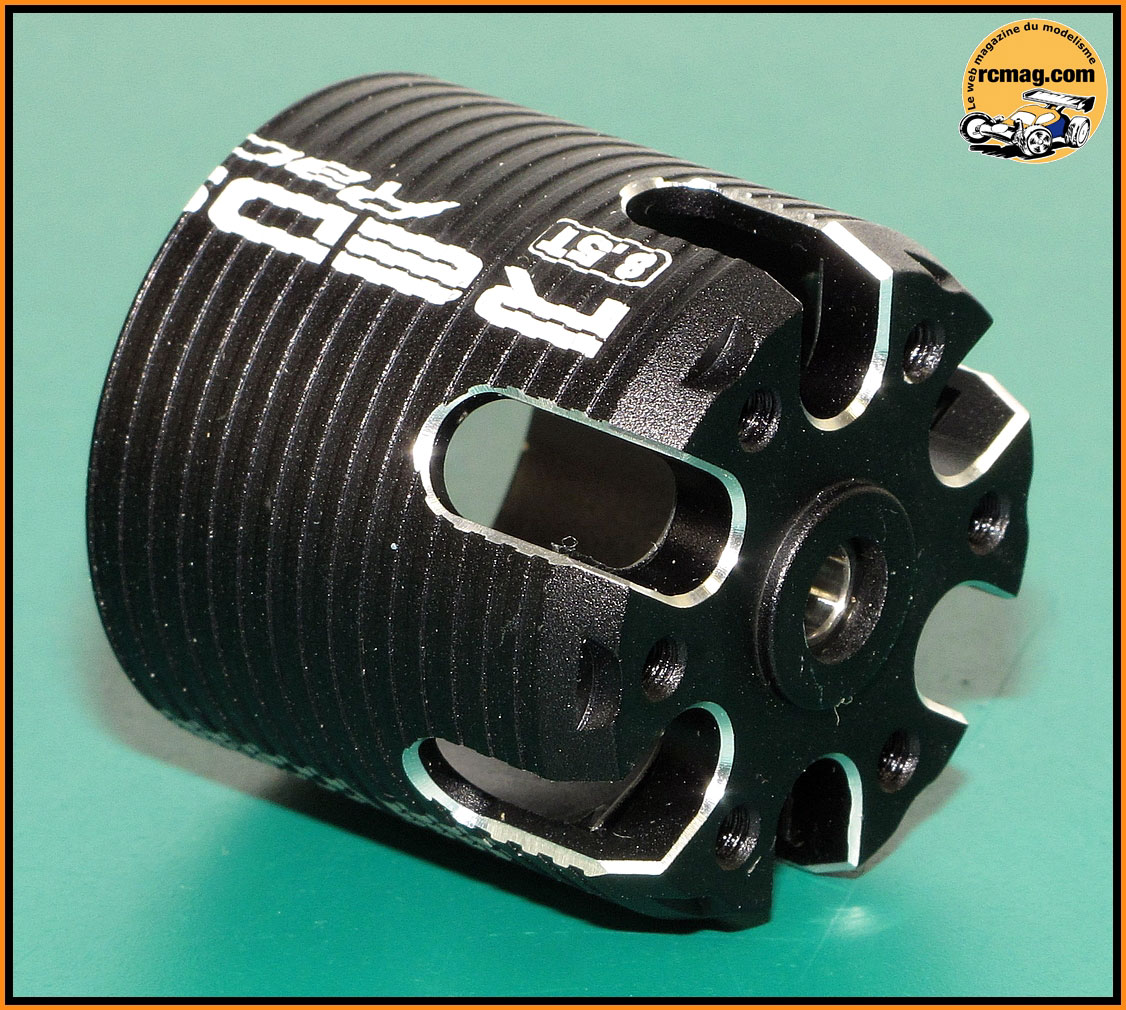

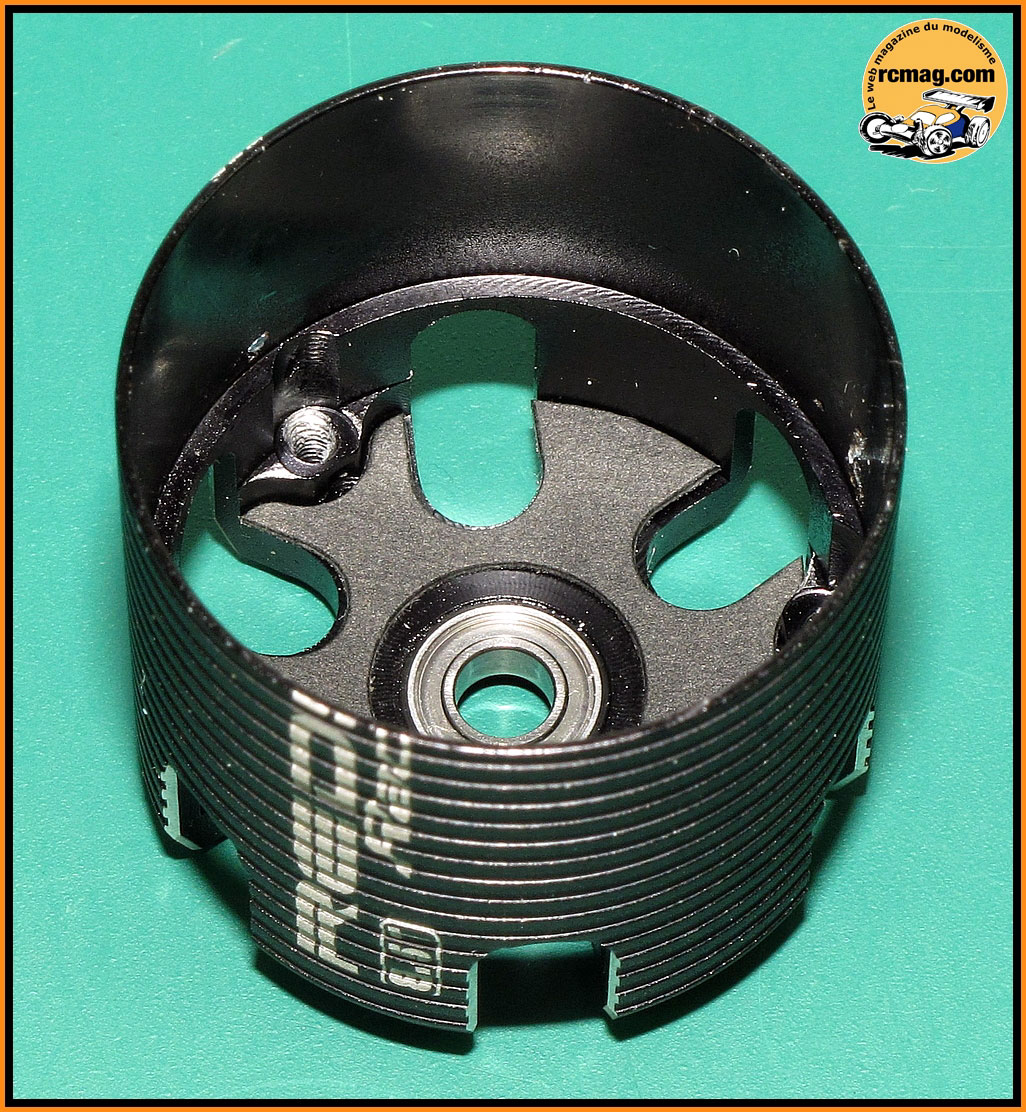

Le carter avant démontée.
On peut apercevoir au fond un joint isolant noir.

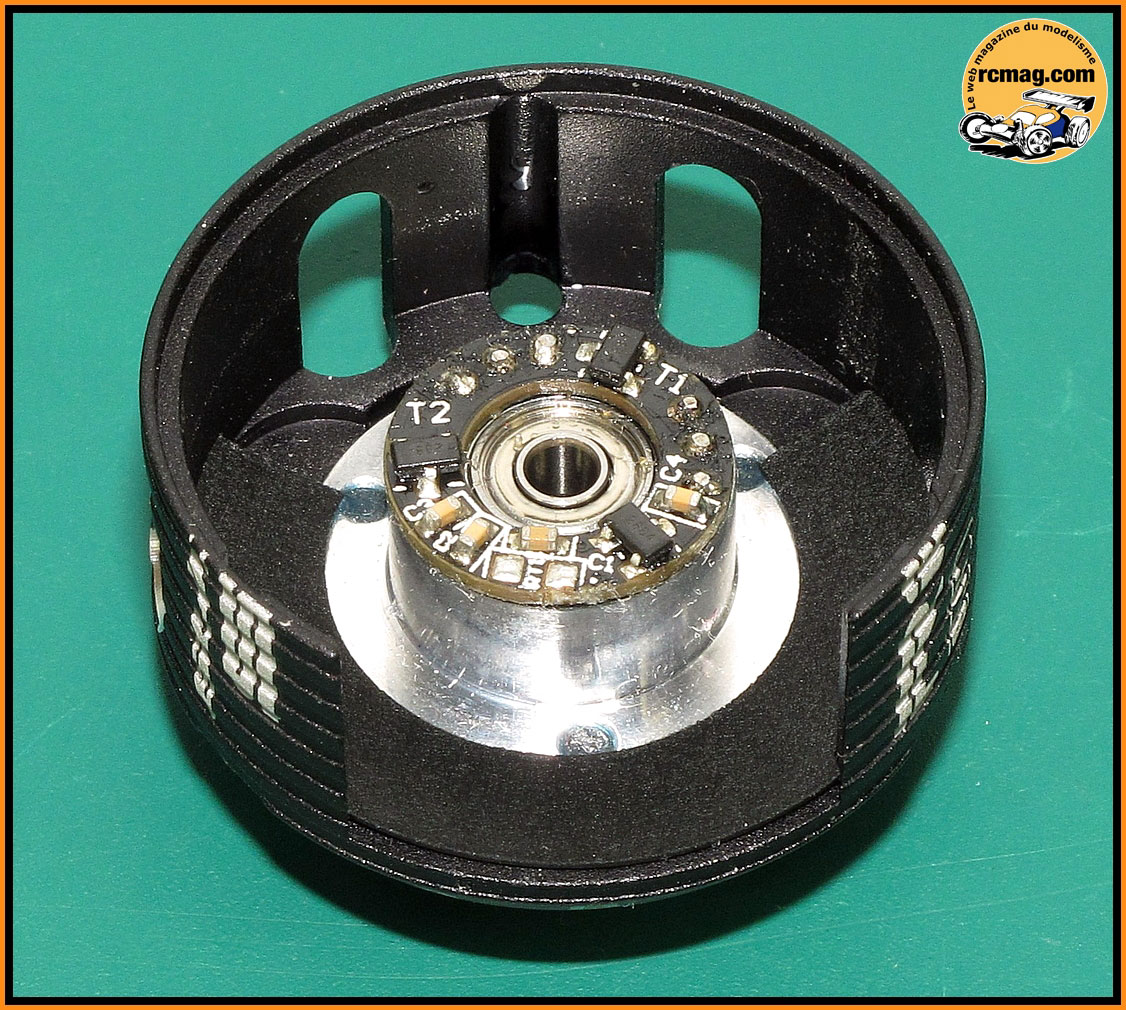

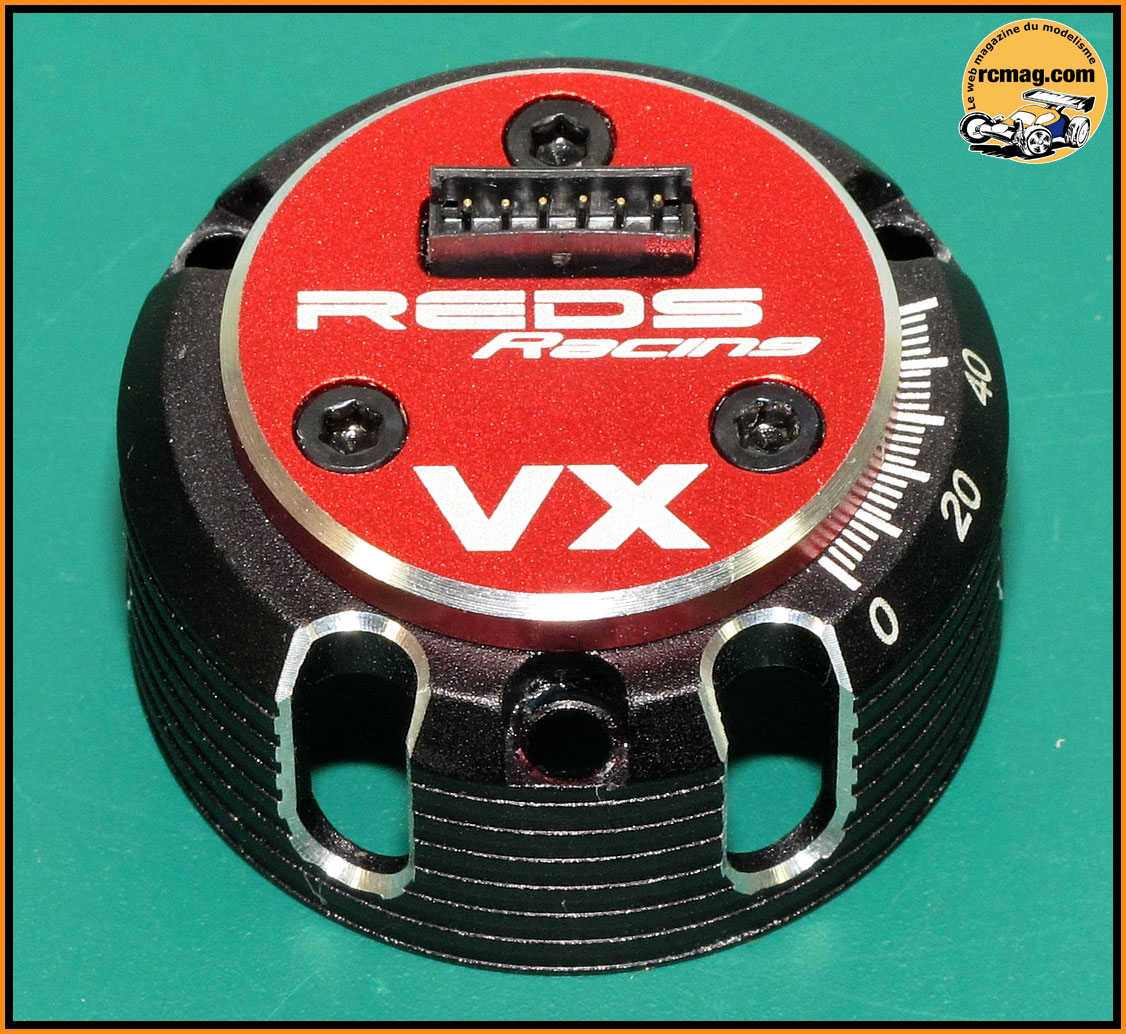

Le carter arrière démontée.
On peut apercevoir au fond un joint isolant noir.

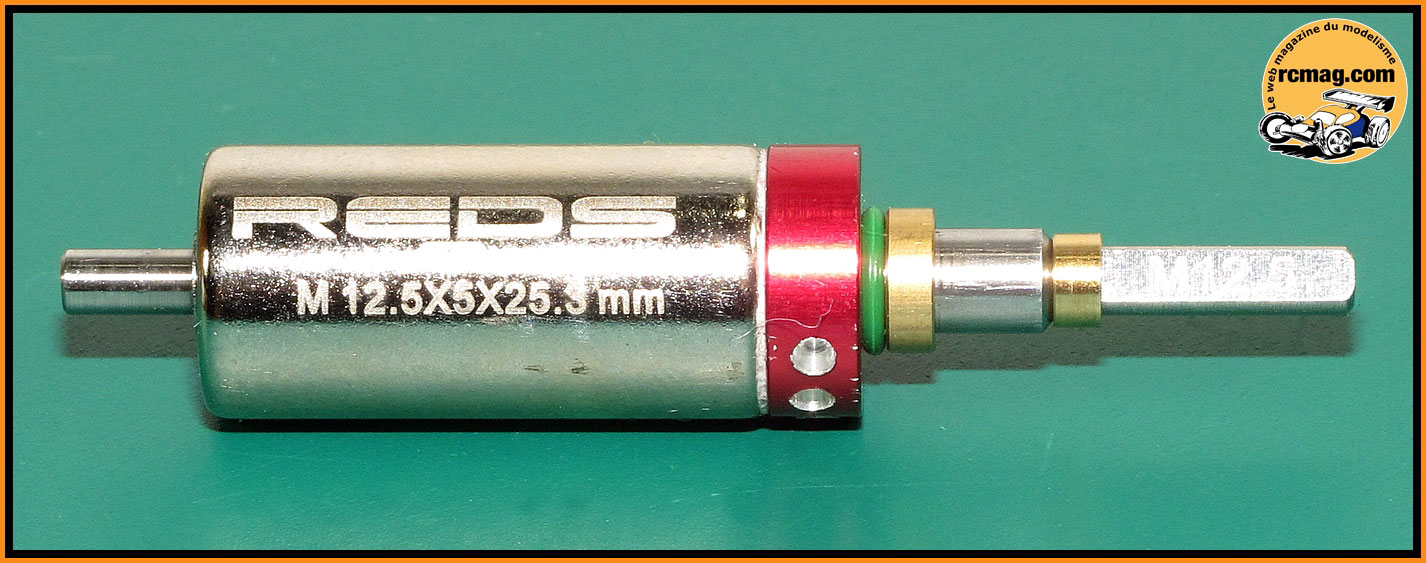

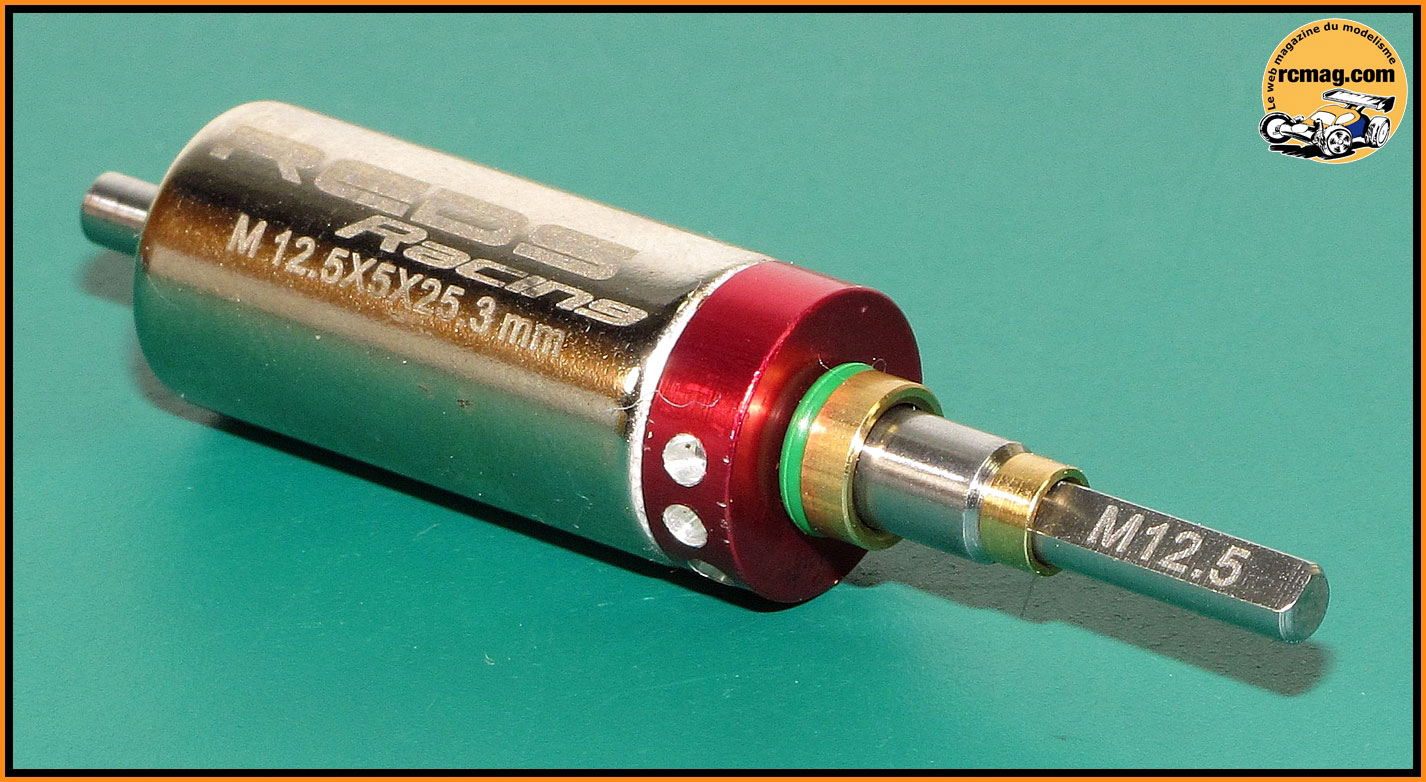

Le rotor avec ses dimensions gravées et un calage
réalisé avec des bagues en laiton et un joint torique.

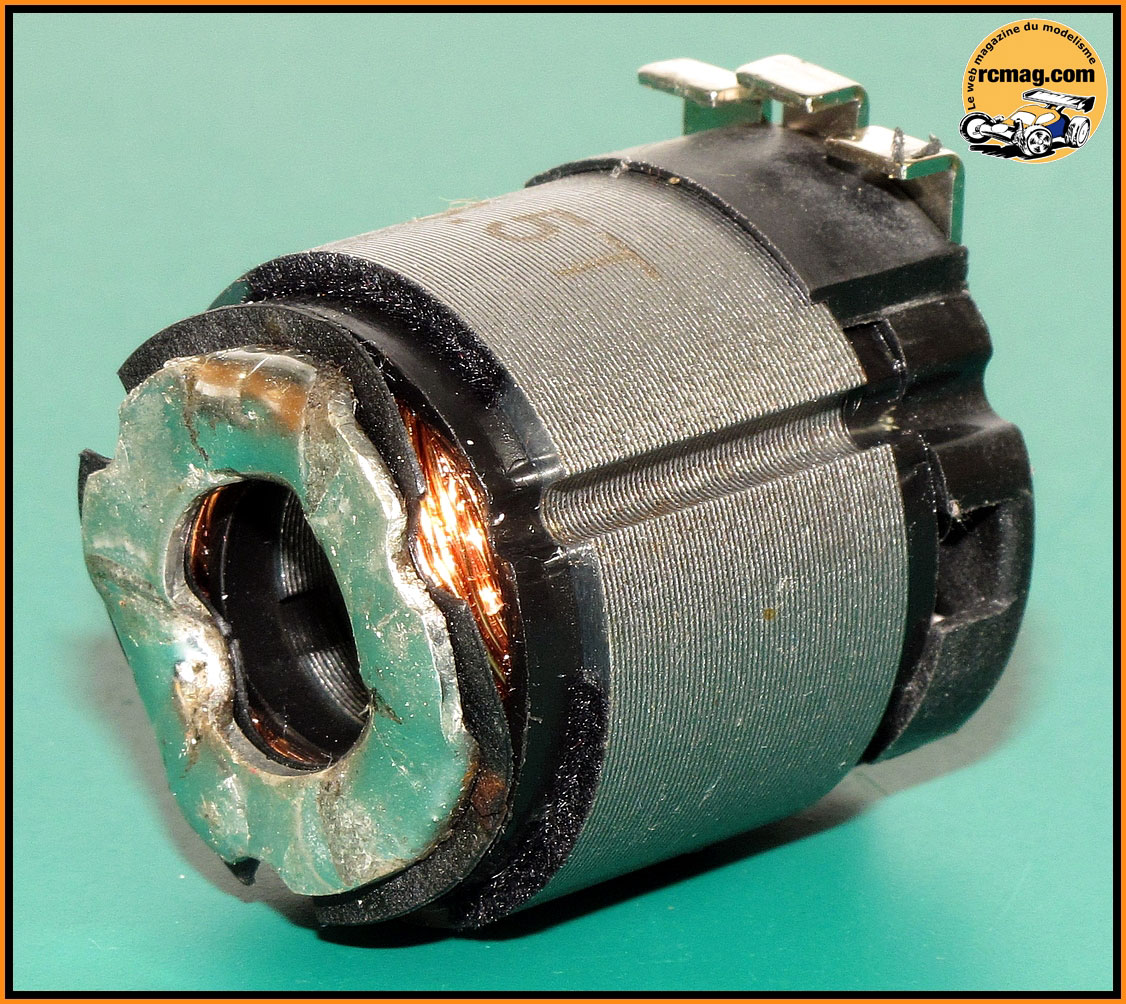

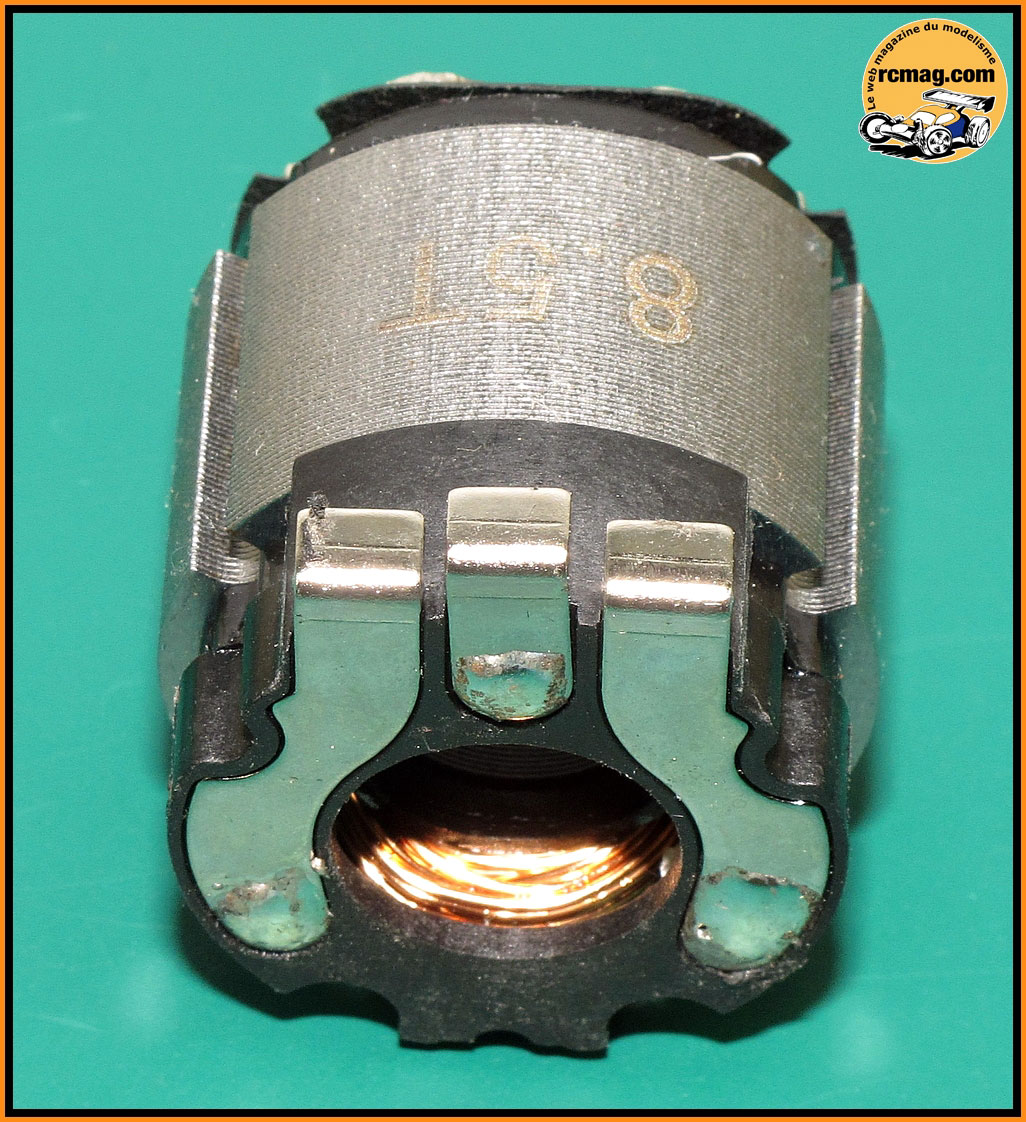

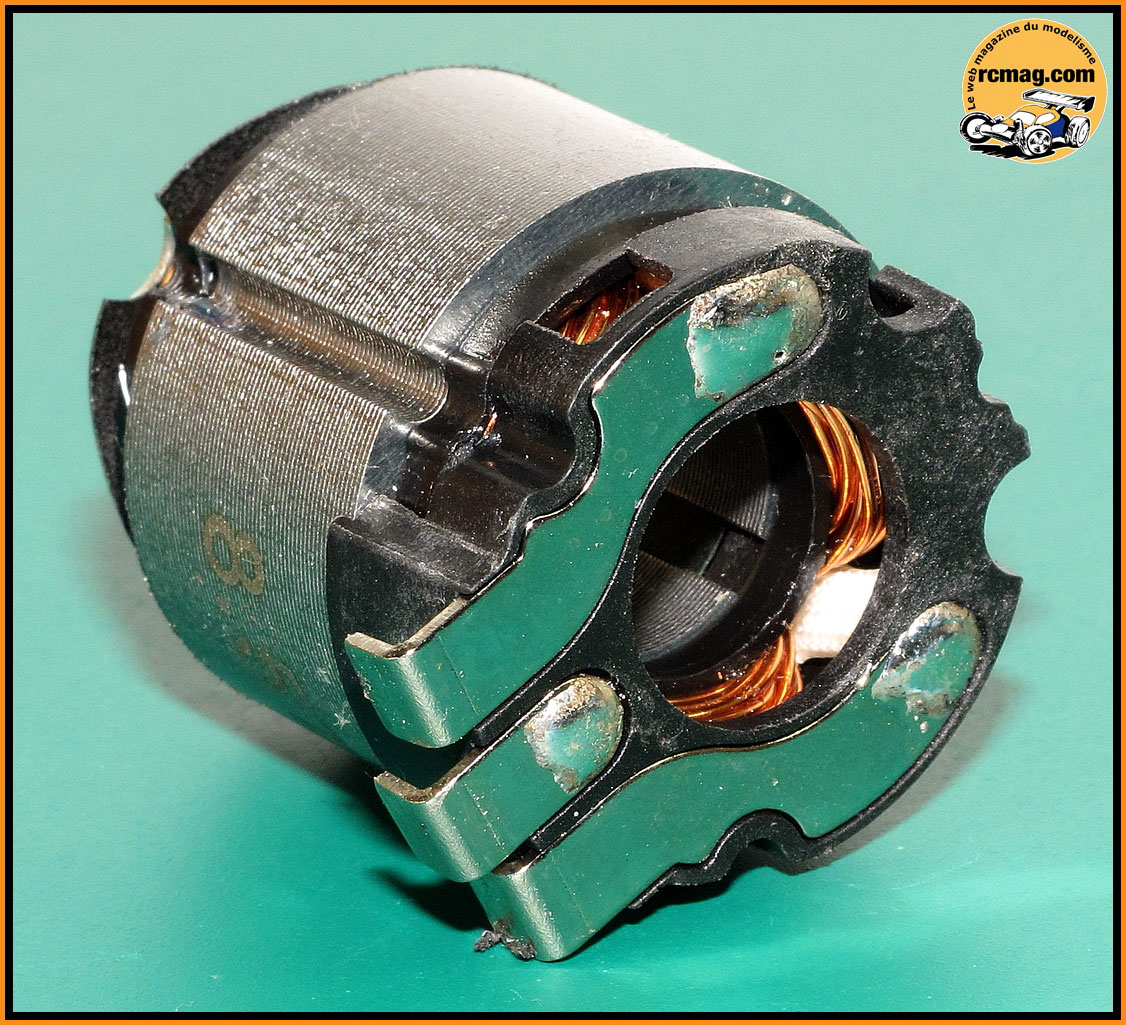

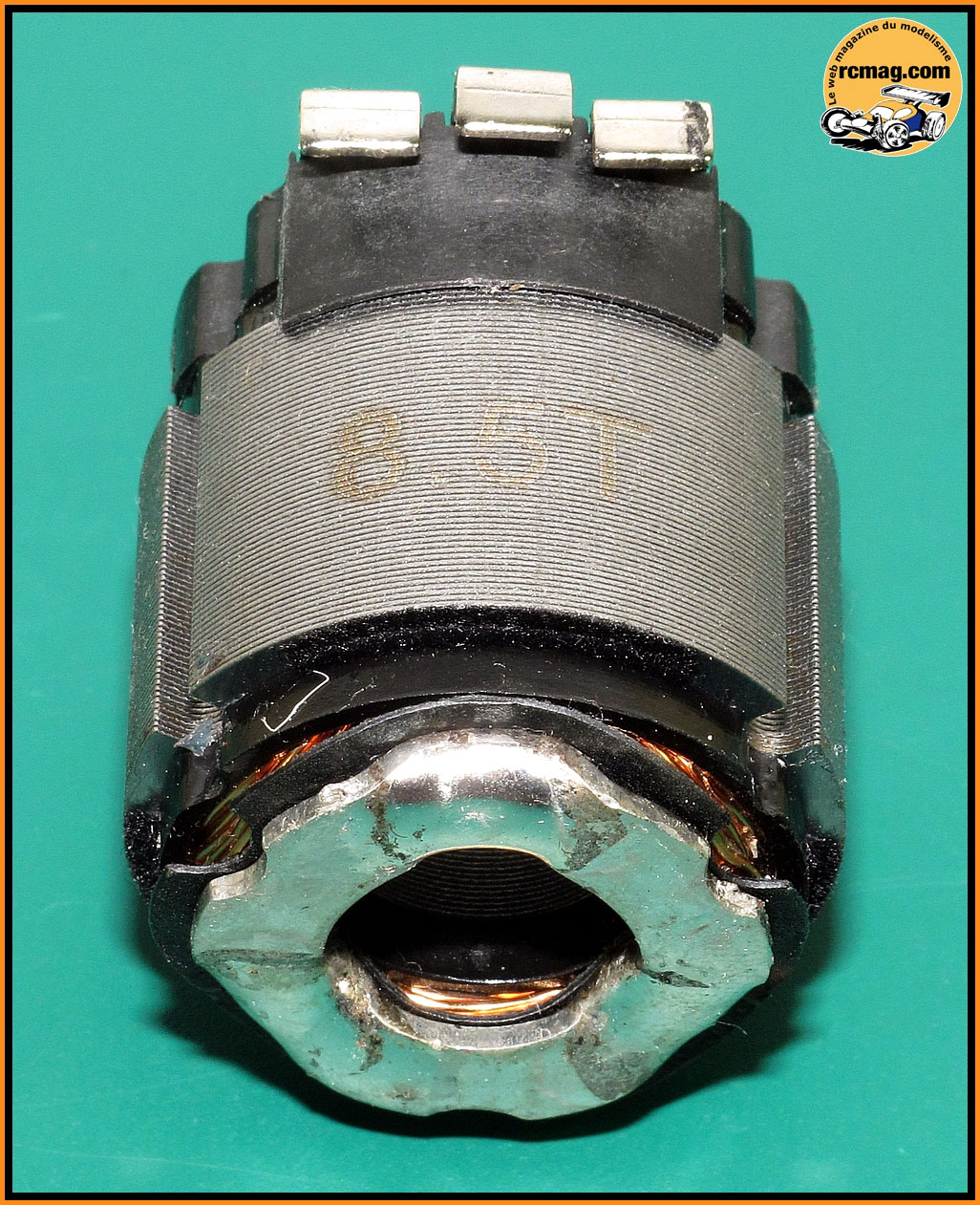

Sur la cage on retrouve une indication sur le type de bobinage.
