Présentation du coffret extracteur de
roulement arrière moteur RB

Merci à RB qui nous permet de vous présenter ce coffret extracteur de roulement arrière moteur.
Fini le décapeur thermique, le four de madame ...

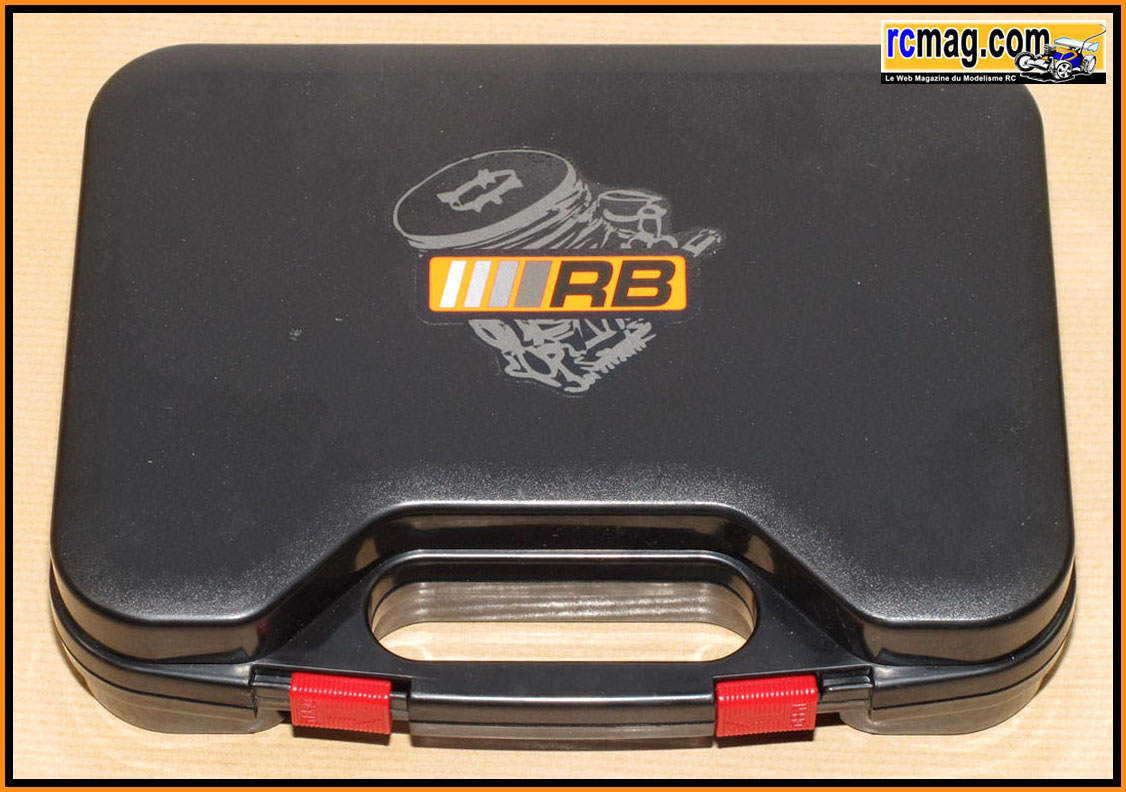

L'outillage est livré dans une mallette.

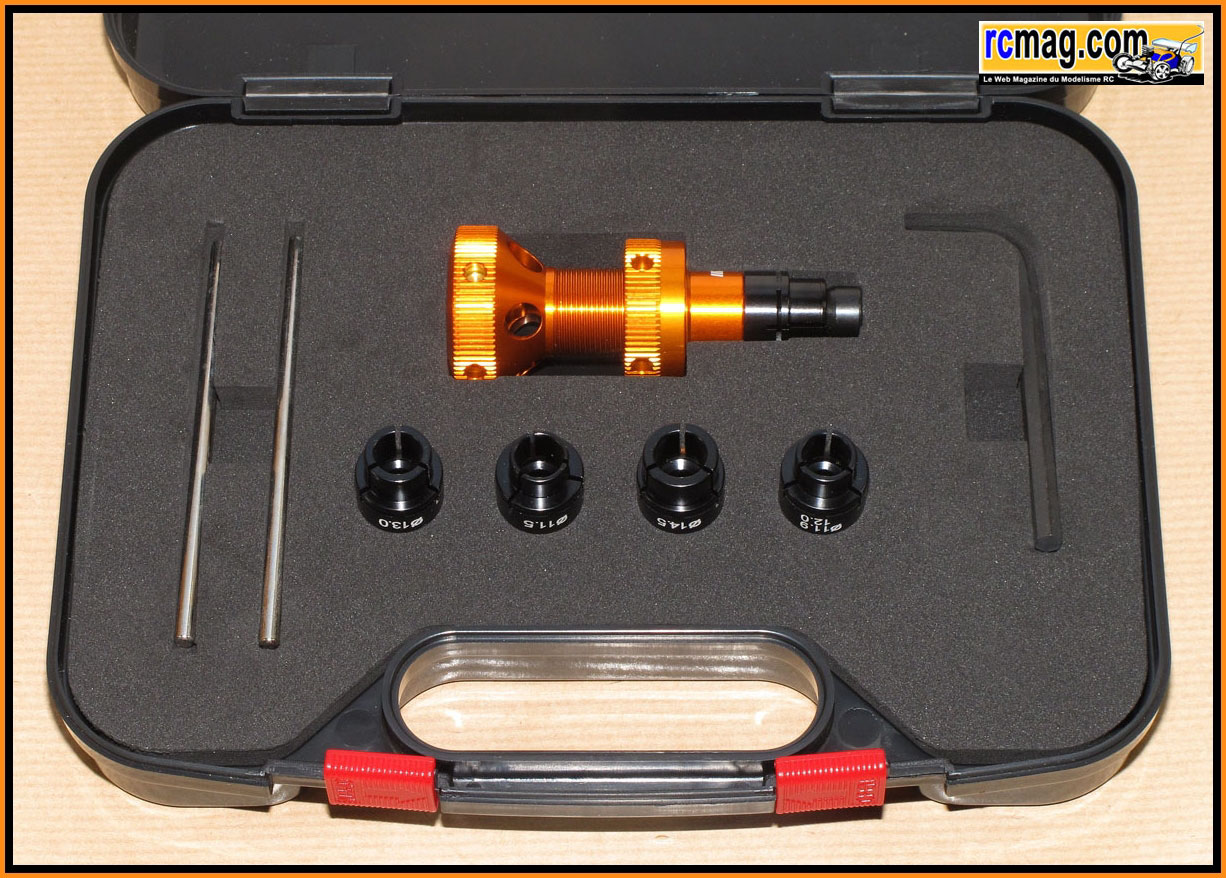

A l'ouverture de la mallette on découvre les outils bien calés dans un bloc de mousse.

L'ensemble de ces outils bénéficient d'une belle finition et la qualité semble bien présente.

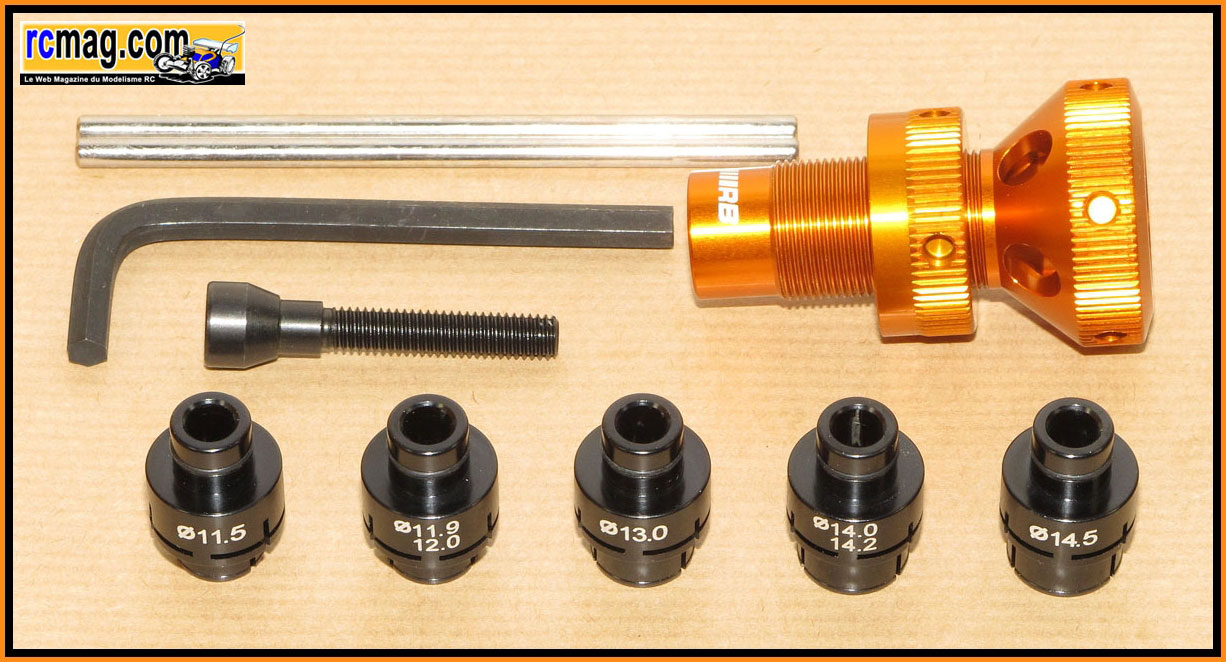

Ces outils sont prévus pour le démontage des roulements arrière aux diamètres intérieur de 11,5 - 11,9 - 12 - 13 - 14 - 14,2 et 14,5.

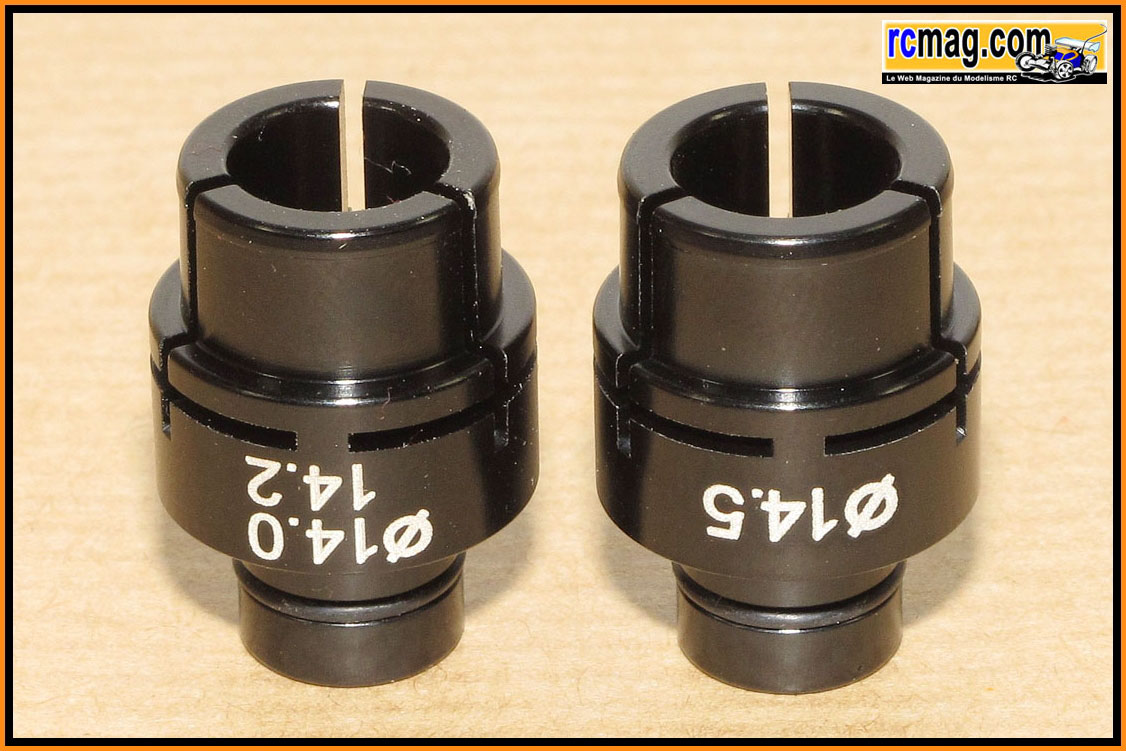

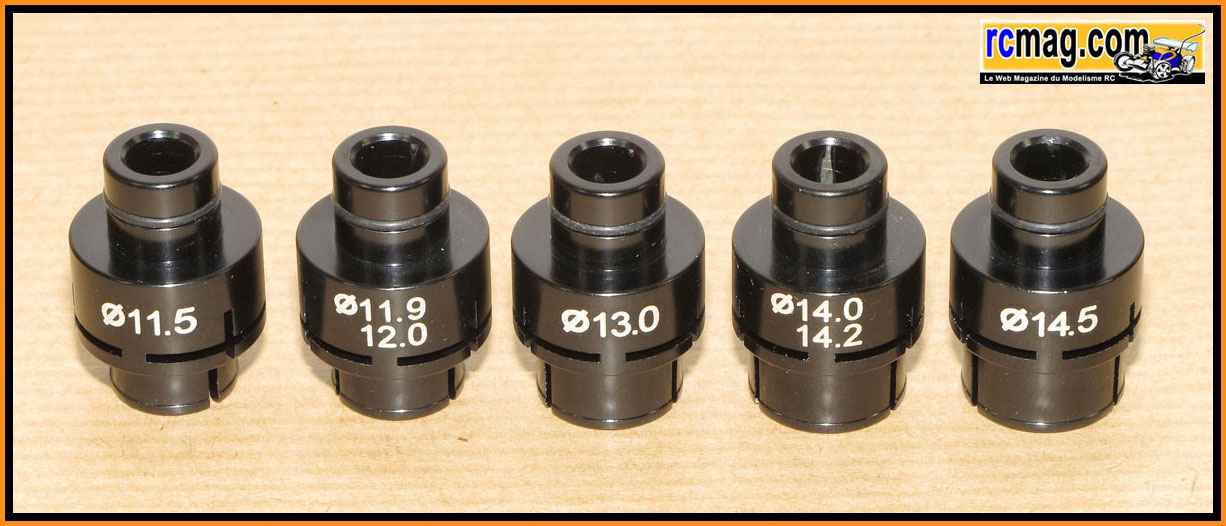

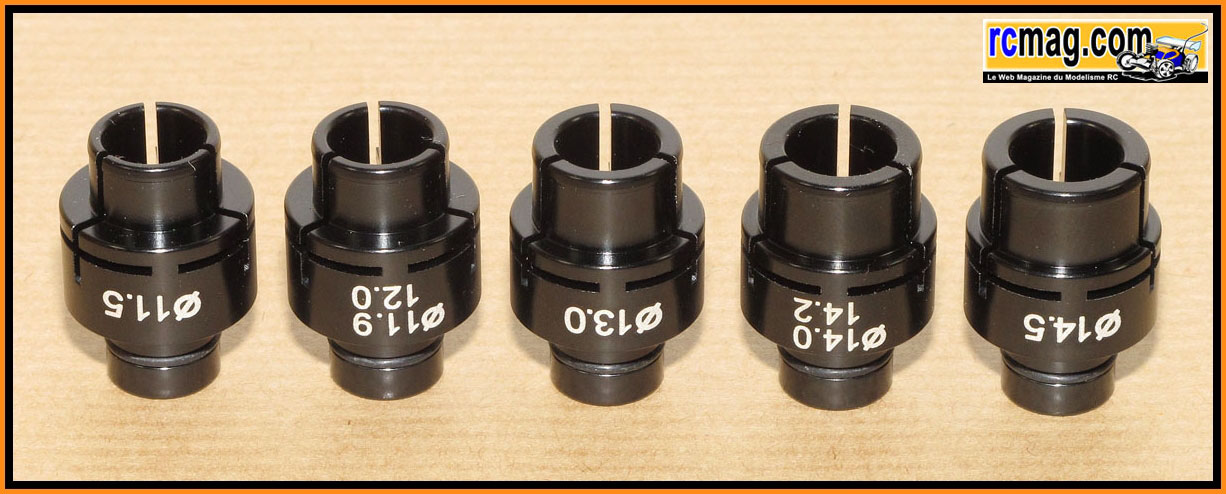

Ici les embouts interchangeables de l'extracteur, le diamètre des "pinces" est clairement identifié.

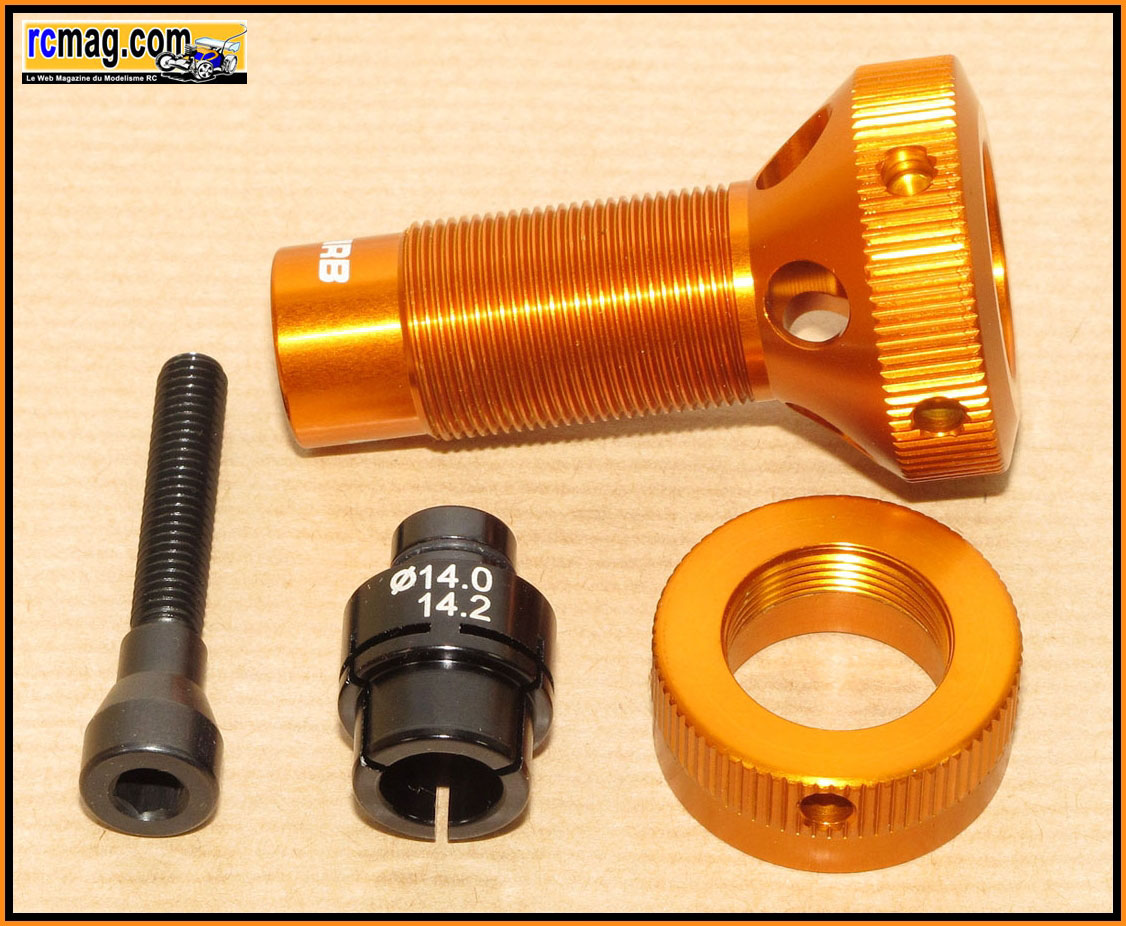

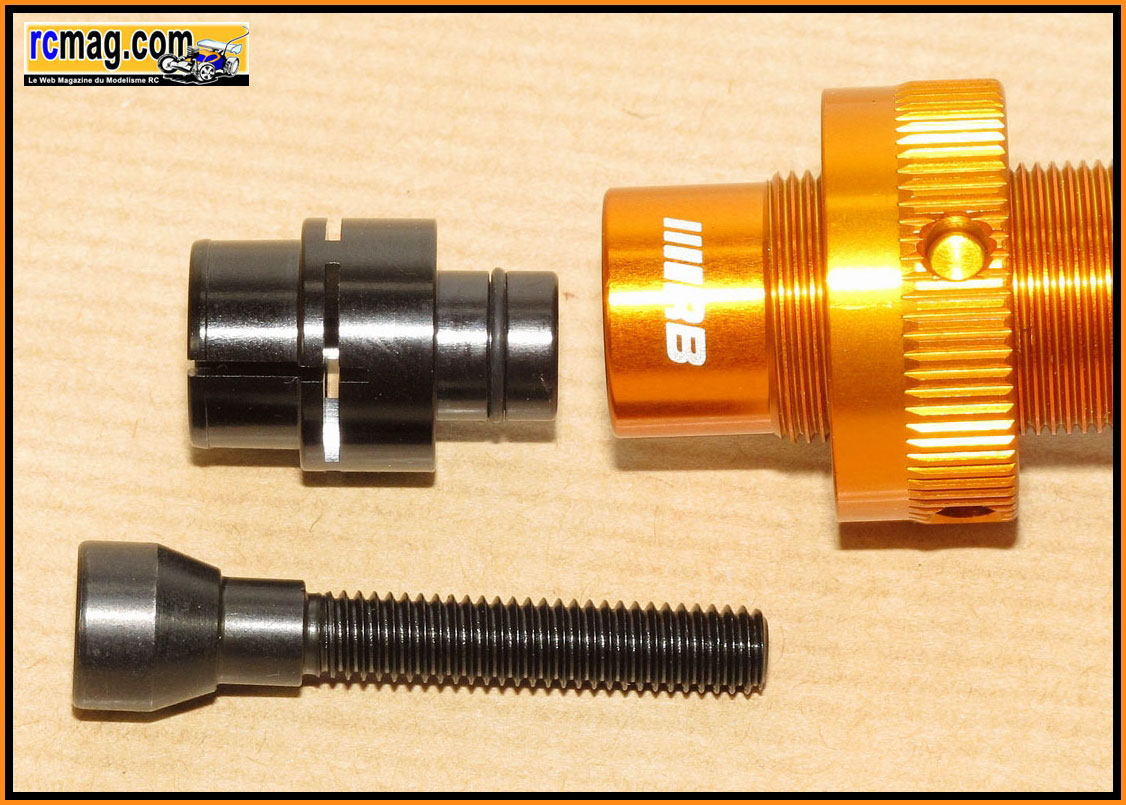

L'extracteur en pièces détachées.

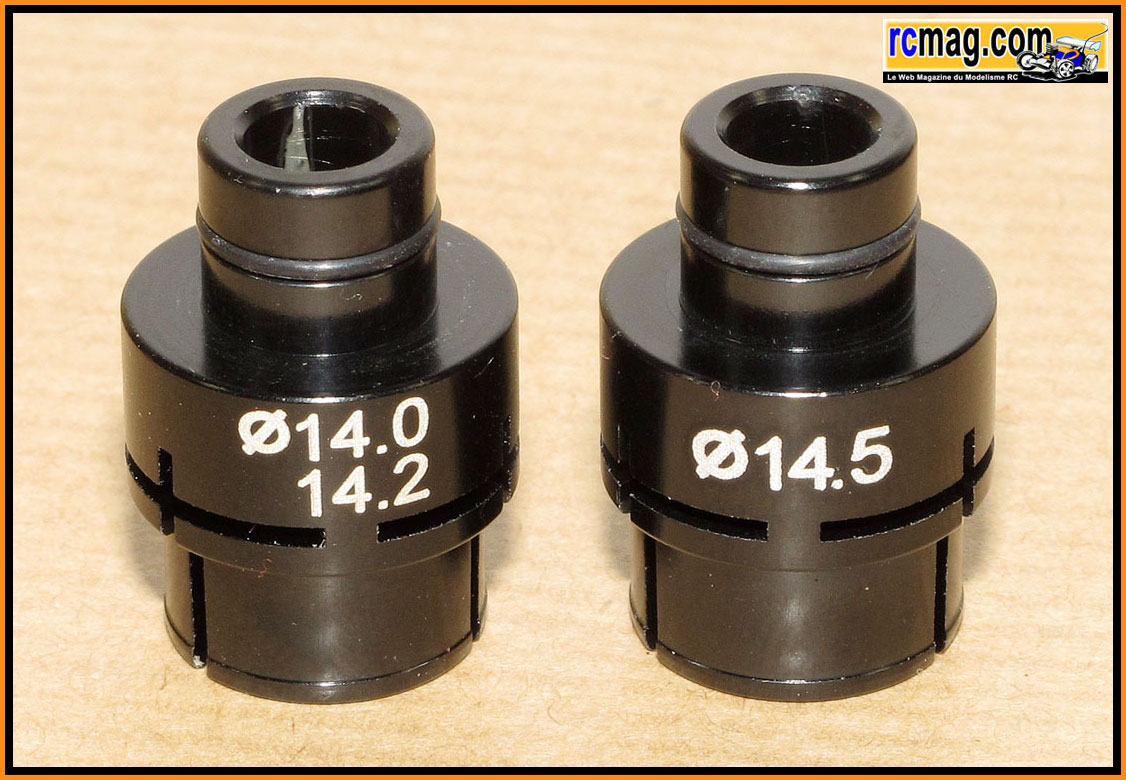

Sur la "pince" on retrouve un joint torique coté extracteur.

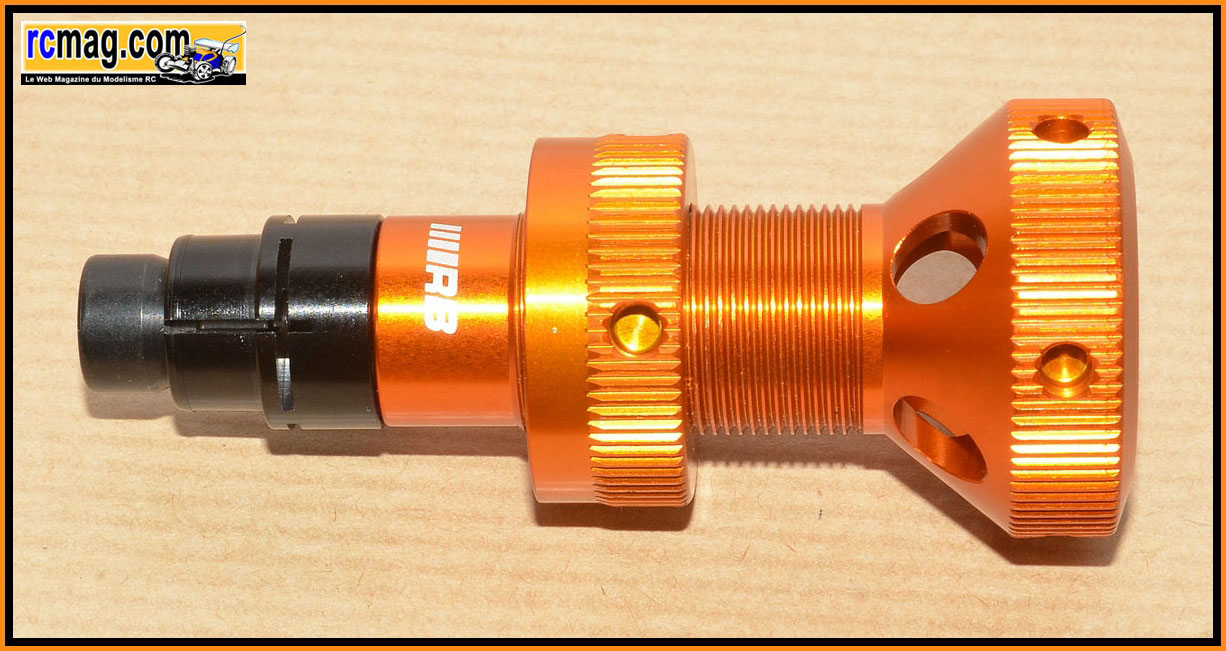

L'extracteur prêt a l'emploi, je l'ai testé sur un ancien carter RB avec roulement de 14mm.

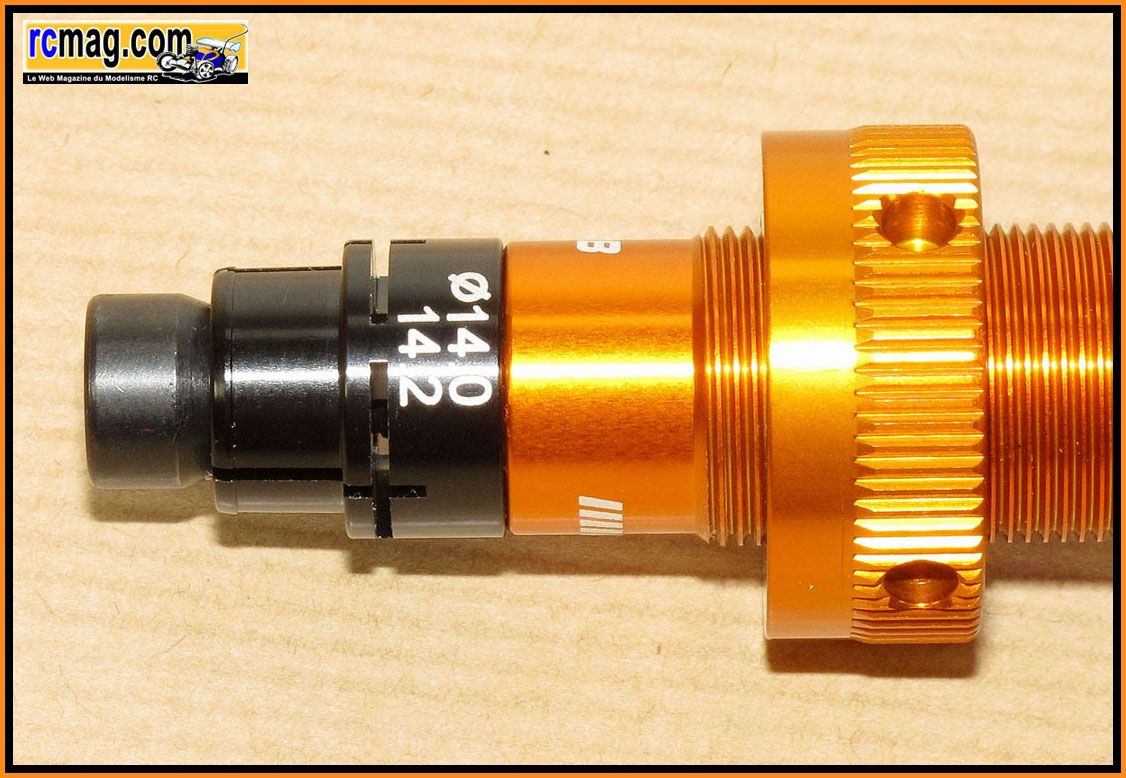

Sur cette image en gros plan on peut voir la pince et la portée conique de la vis.
Lors du serrage on écarte les pinces qui se bloquent sur la cage intérieur du roulement.

Utilisation de l'extracteur.

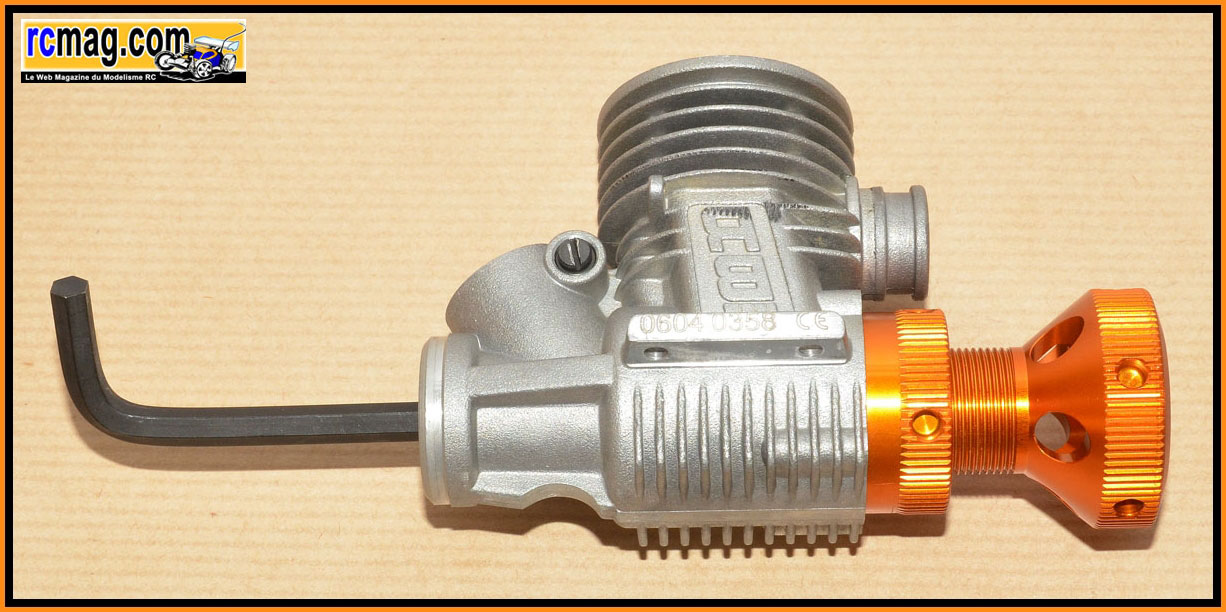

1/ Une fois l'extracteur bien positionné à l'intérieur du moteur, on bloque la pince à l'aide de la clé BRT fournie avec le coffret.

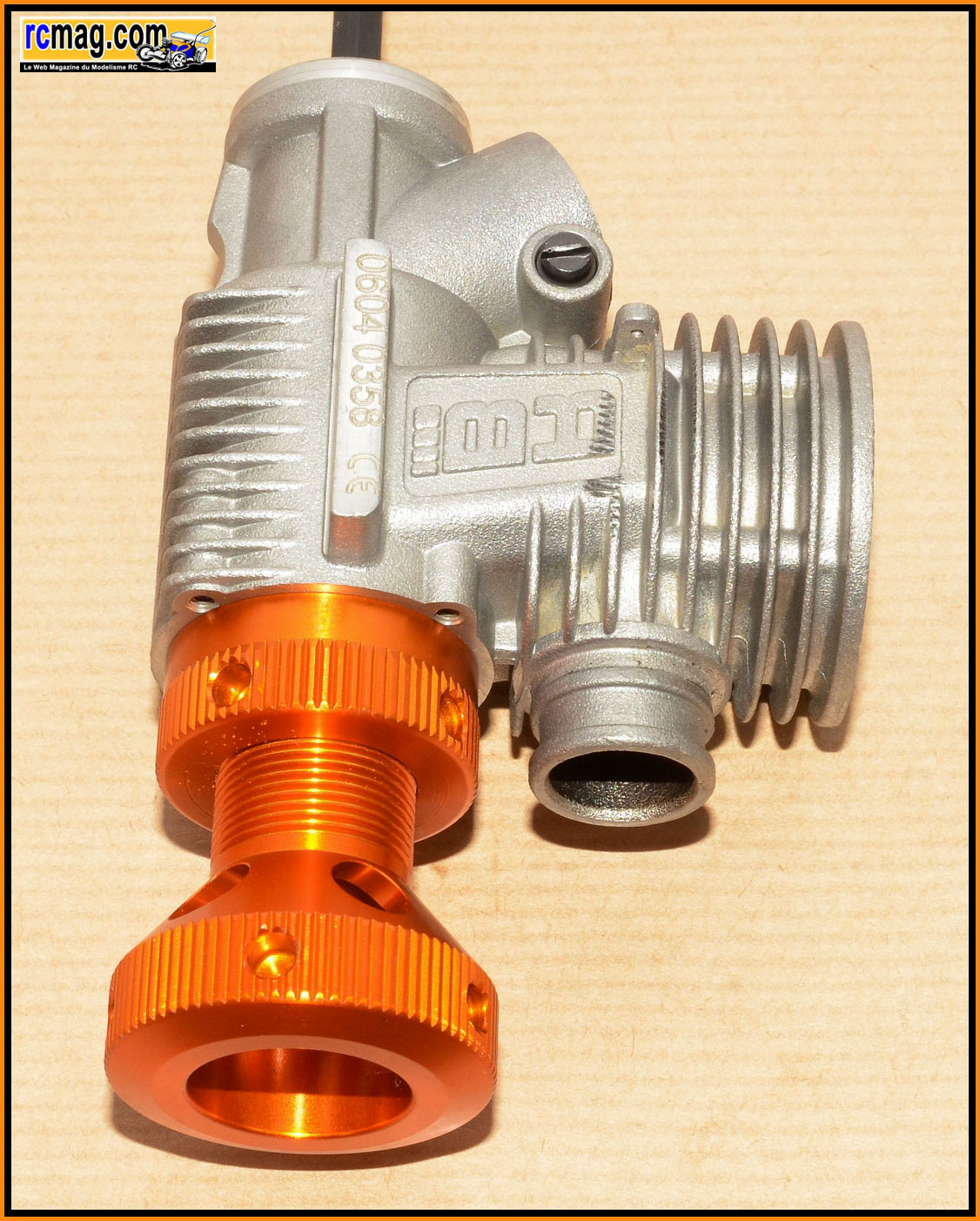

2/ On serre la molette contre le moteur.
3/ A l'aide des axes inclus dans le coffret on maintient d'une main le bloc moteur et la molette et de l'autre on devisse le corps de l'extracteur.
4/ Le roulement est alors facilement extrait de son logement. J'ai testé sur 4 moteurs, à chaque fois c'est venu sans forcer.

Vidéo de démonstration que j'ai réalise rapidement pour vous montrer le fonctionnement de cet extracteur.

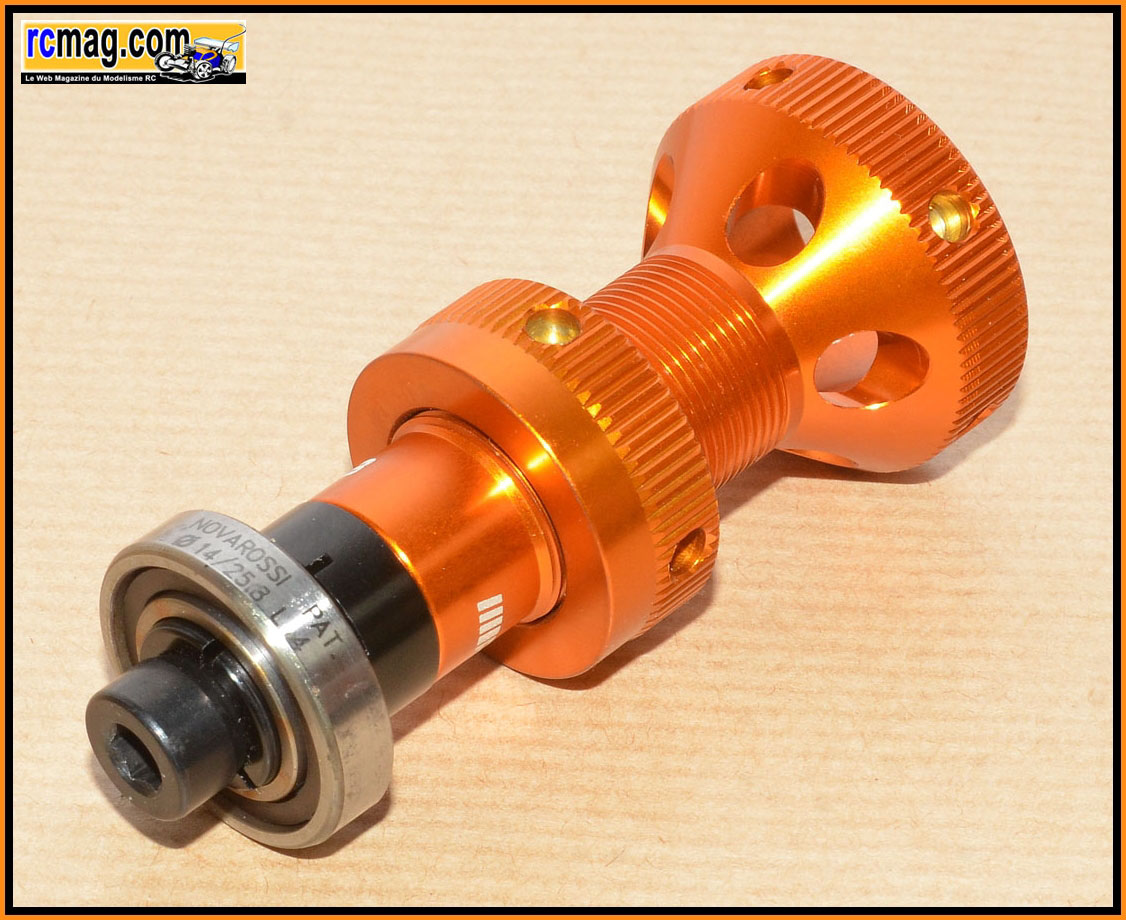

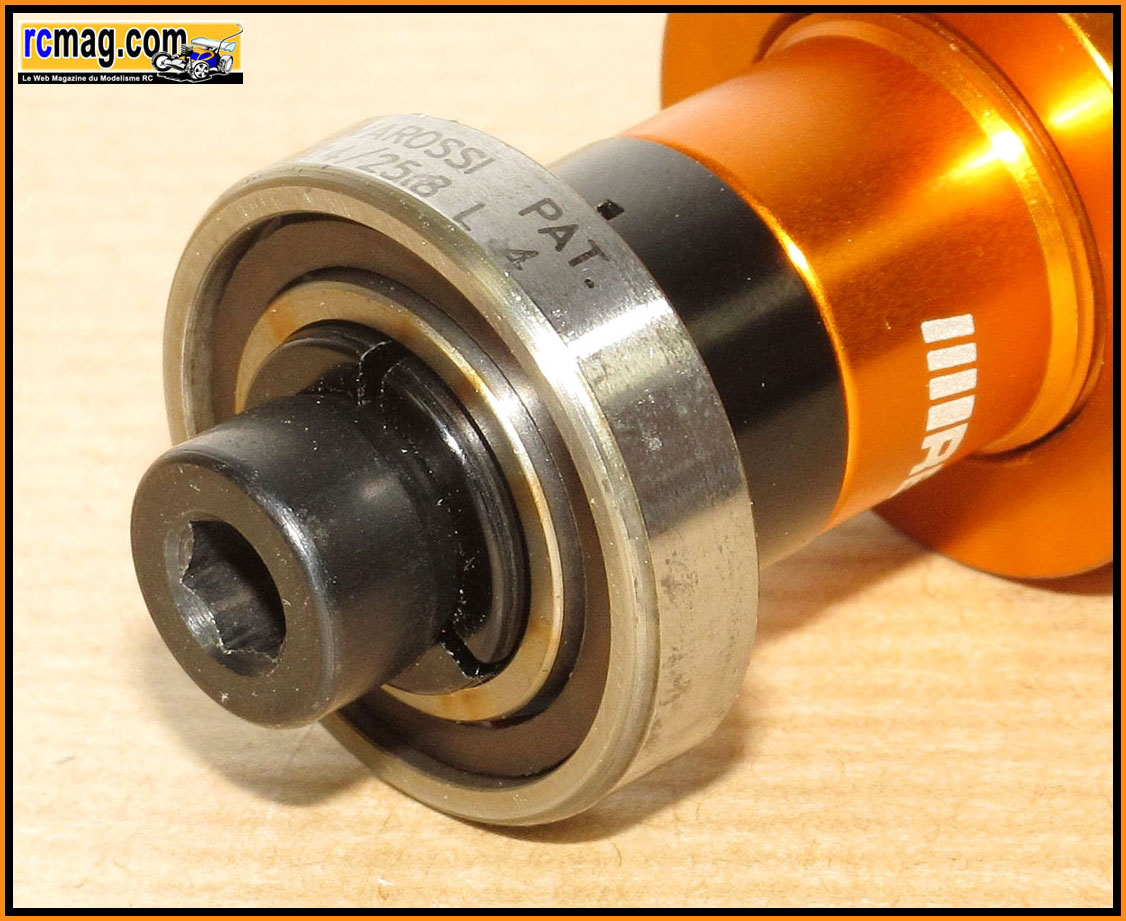

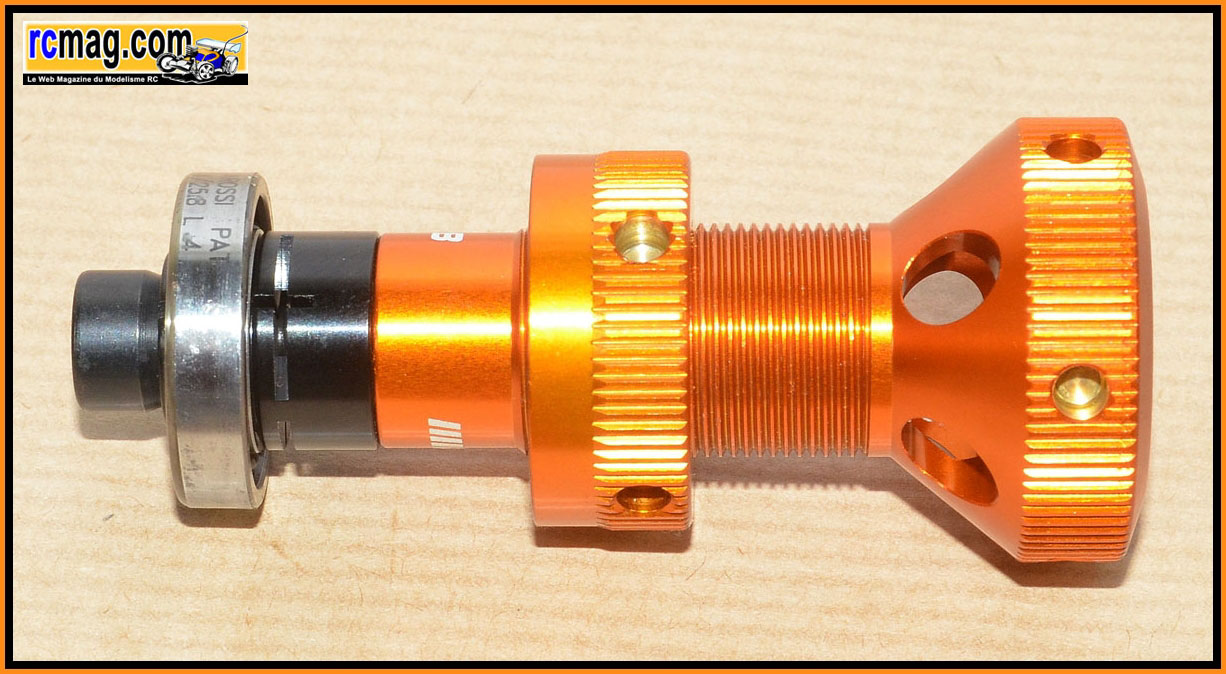

L'extracteur avec le roulement.

A bientôt sur rcmag.com
