Ce moteur Orion MR8L 1750kv est un moteur destiné à la catégorie 1/8.
J'aurai l'occasion de tester ce moteur sur notre Losi Truggy caméra lors
du RCmag Brushless Tour 2013 ( RCMBT ).

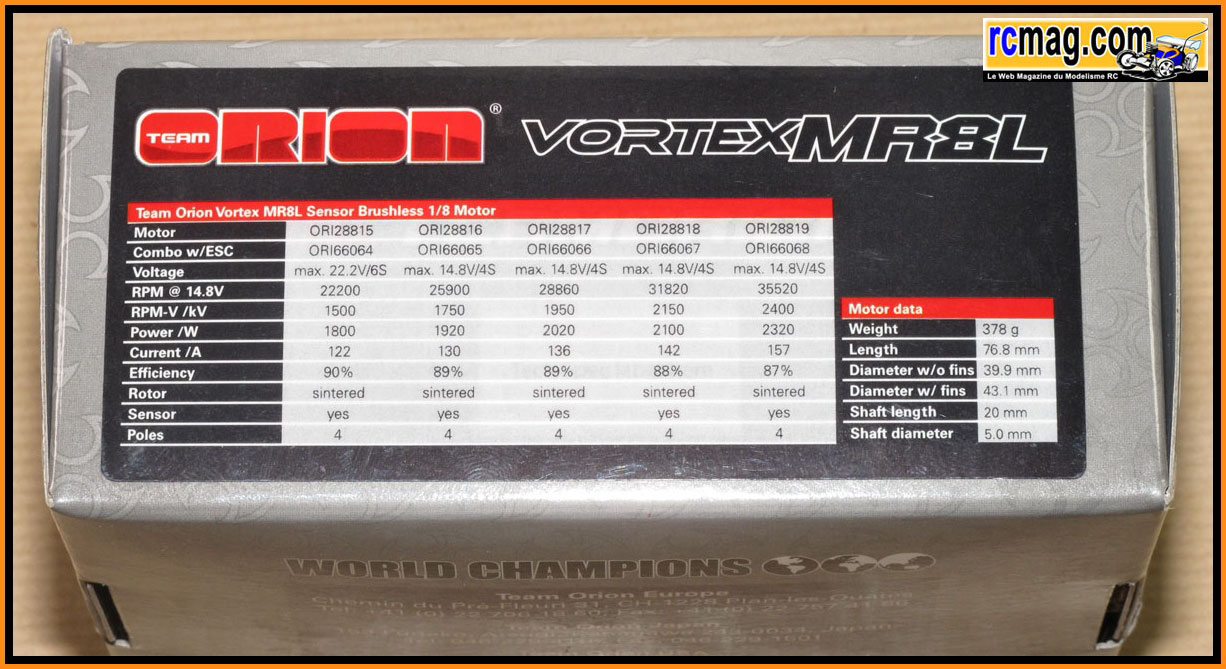

Les principales caractéristiques de ce moteur
Vortex MR8L 1750kv.

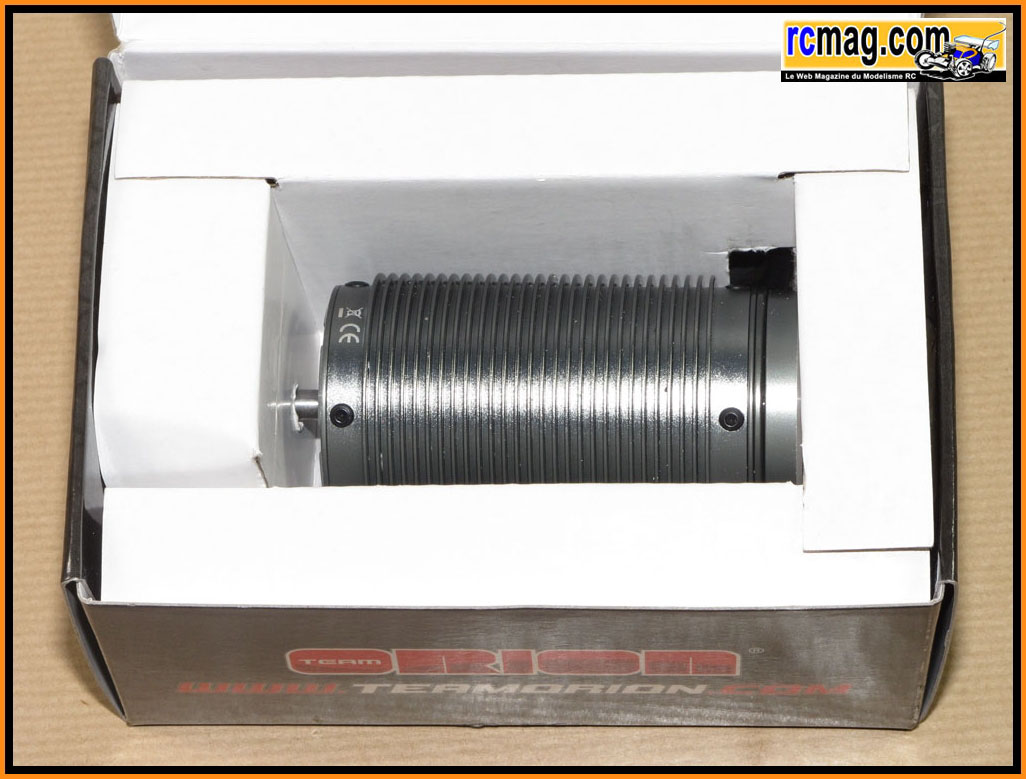

A l'ouverture de la boite on retrouve le moteur bien calé dans un bloc
de carton.

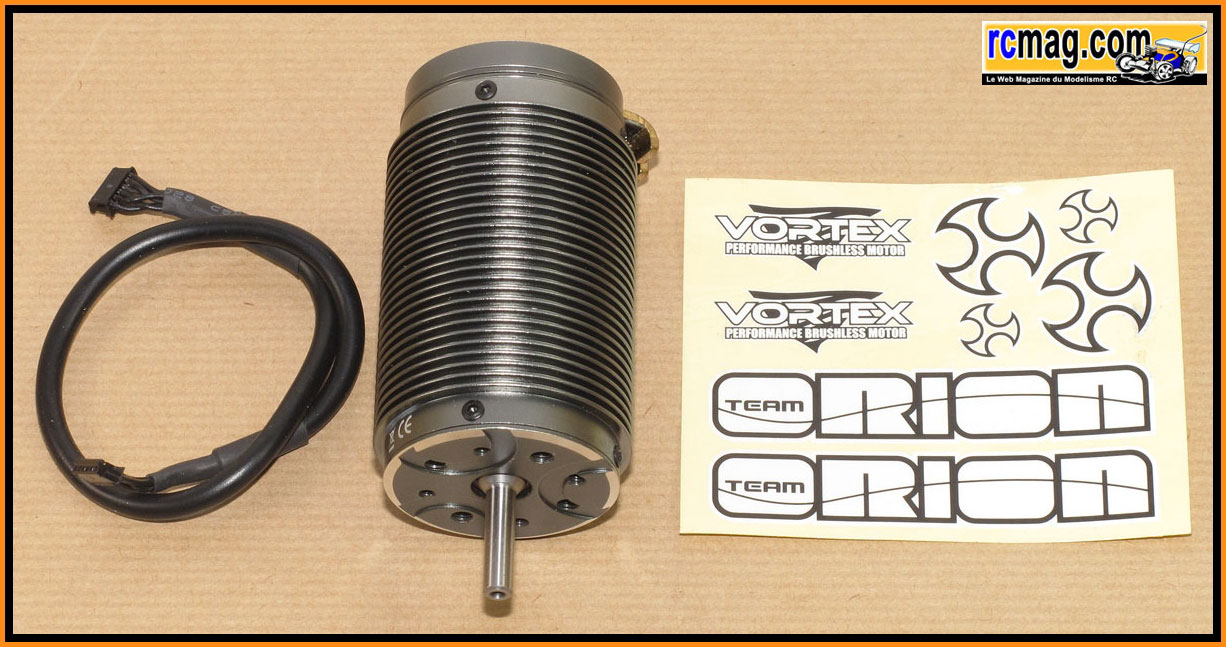

Le contenu de la boite avec le moteur, le câble "sensored" et une
planche d'autocollants.

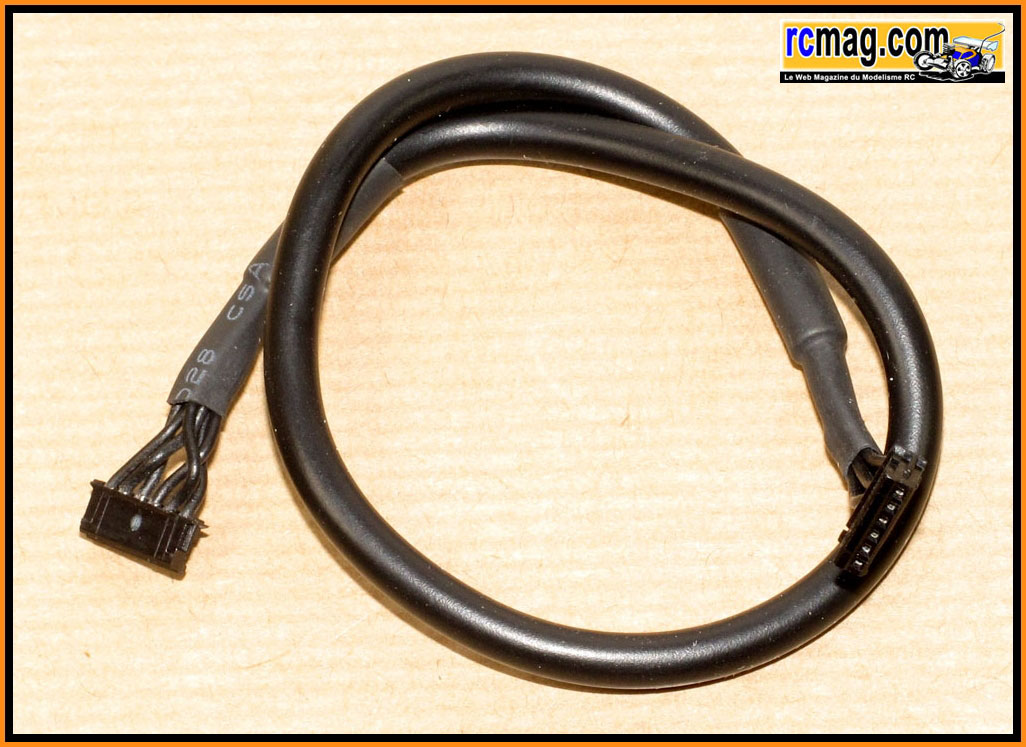

le câble "sensored".
La planche d'autocollants.
C'est un moteur
4 pôles d'un diamètre de 43mm, d'une longueur de 77mm et un poids de 378gr.
Ce moteur est plus long que la moyenne ( série L ) et est donc bien
adapté au truggy brushless.
Nous l'utiliserons en 5S ce qui semble être un bon compromis ( pas de
limitation en truggy pour les accus ).

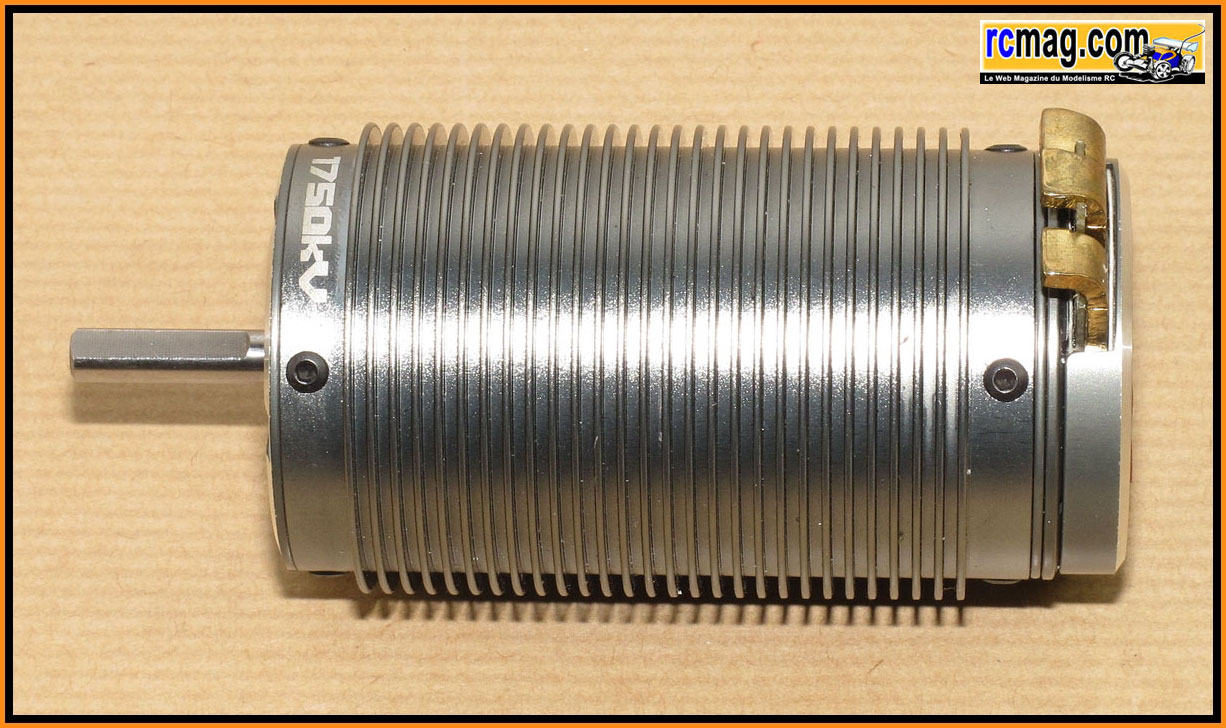

On peut voir les nombreuses ailettes sur la cage qui améliore son
refroidissement.

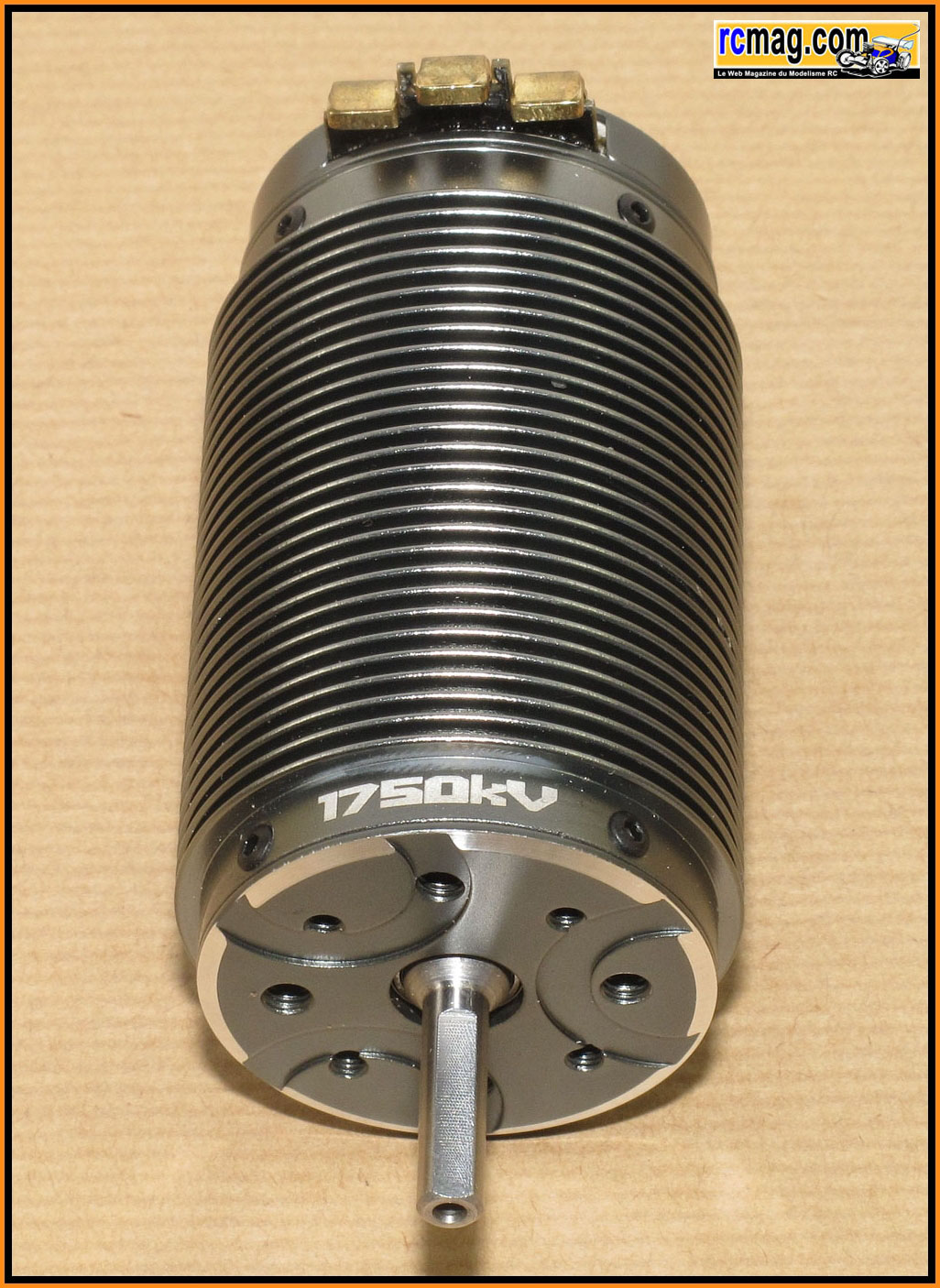

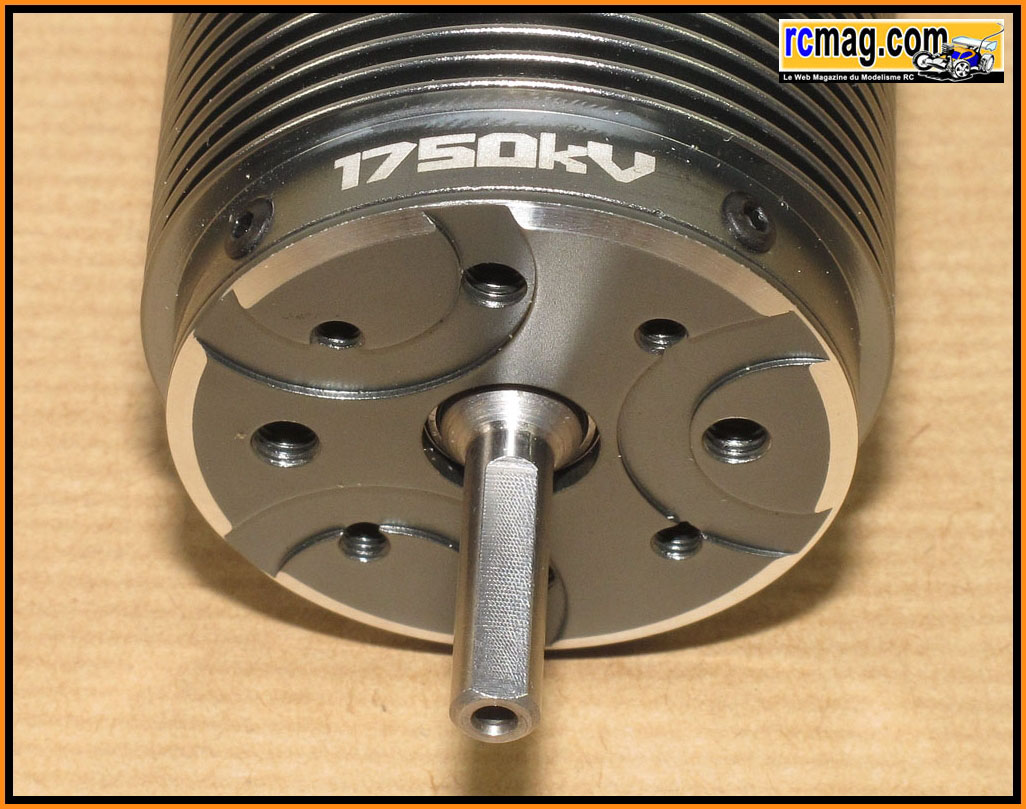

Si la sortie a un diamètre classique de 5mm, l'arbre est plus gros et
tourne sur un gros roulement de 8x16 sur l'avant

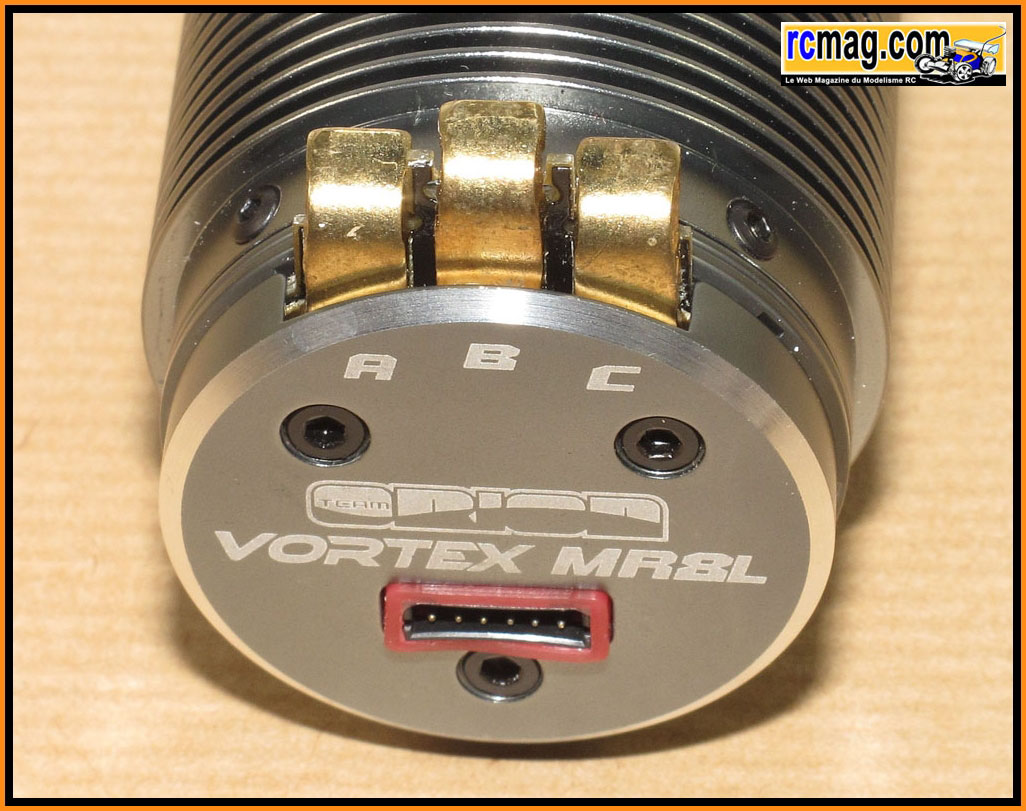

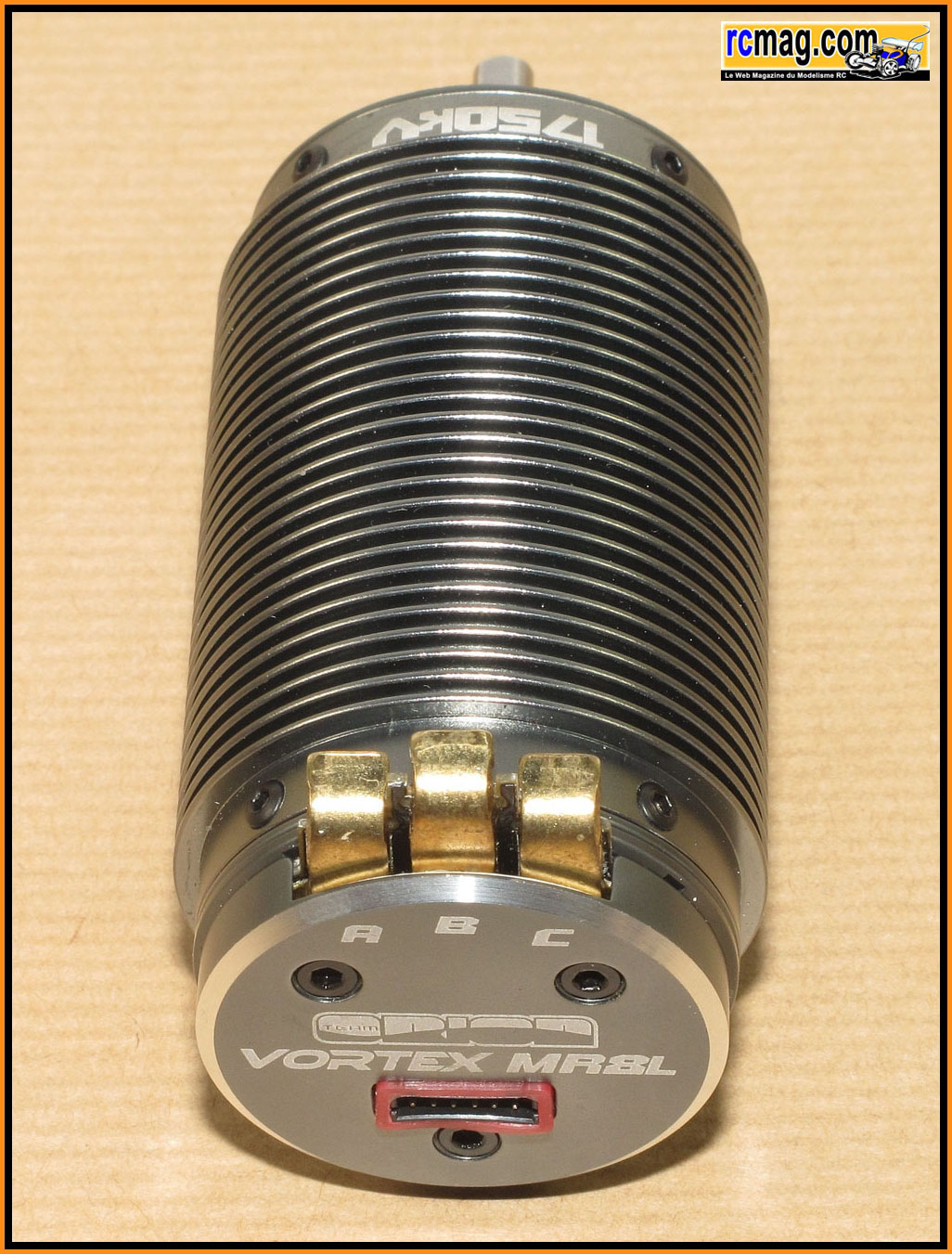

Sur l'arrière on retrouve les 3 plots pour souder les câbles moteur et
la prise pour le câble sensored.
Les carters avant et arrière qui sont vissés sur les cotés de la cage.
La cage avec ses ailettes de refroidissement.
Il me semble préférable d'assurer le montage des petites vis de 2 et 2,5
avec du frein filet et de les surveiller régulièrement.
J'ai déjà vu des moteurs se démonter en course ...
Vue avant de la cage, on aperçoit les bobinages.
Cache arrière démonté on accède au roulement ( 5x11 ) et a la platine
électronique.
Je n'ai pas essayé de démonter cette platine, cela semble délicat.
Le rotor avec les 4 aimants.
C'est le moteur que nous avons choisit pour équiper notre Losi Truggy
brushless caméra.
Nous auront donc l'occasion de vous donner les nouvelles régulièrement.
A bientôt sur rcmag.com
Tractoricou
|
