de vous faire la présentation du contrôleur Toro SC120.

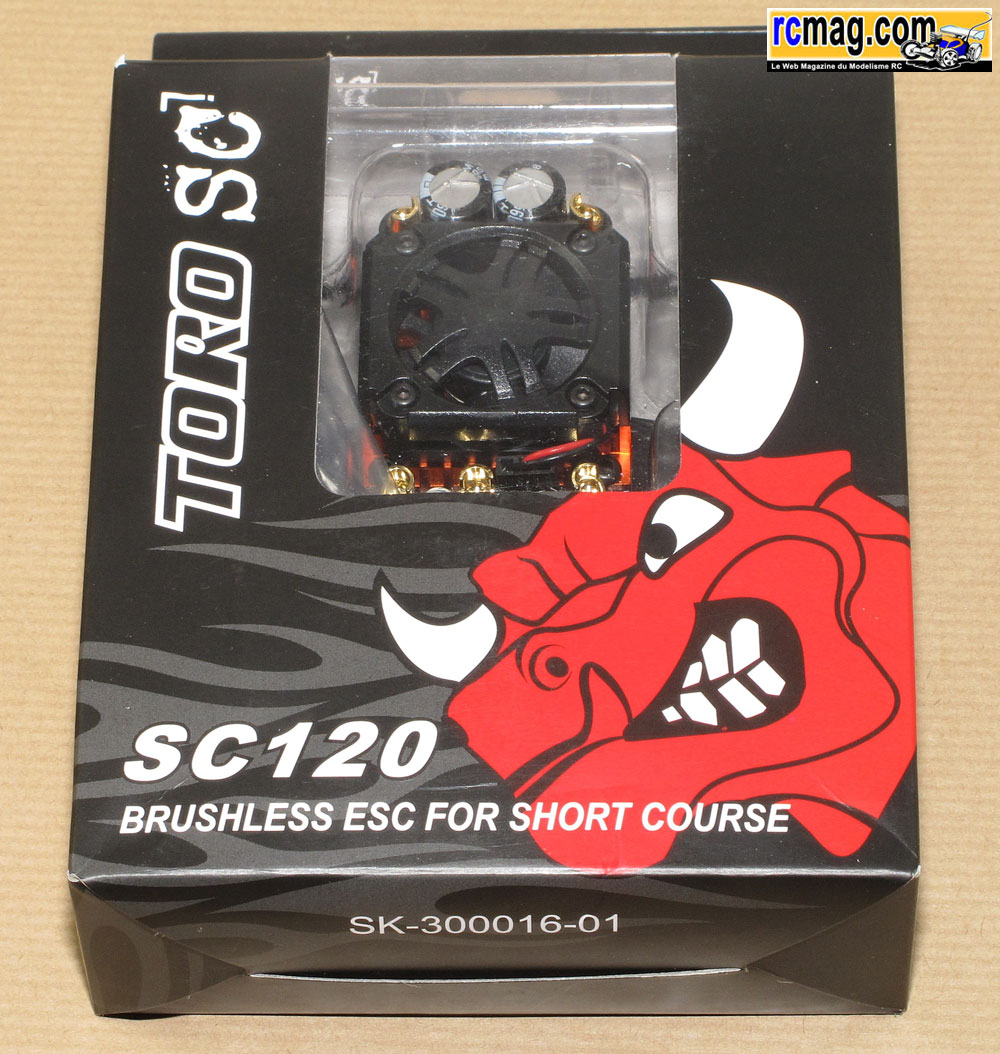

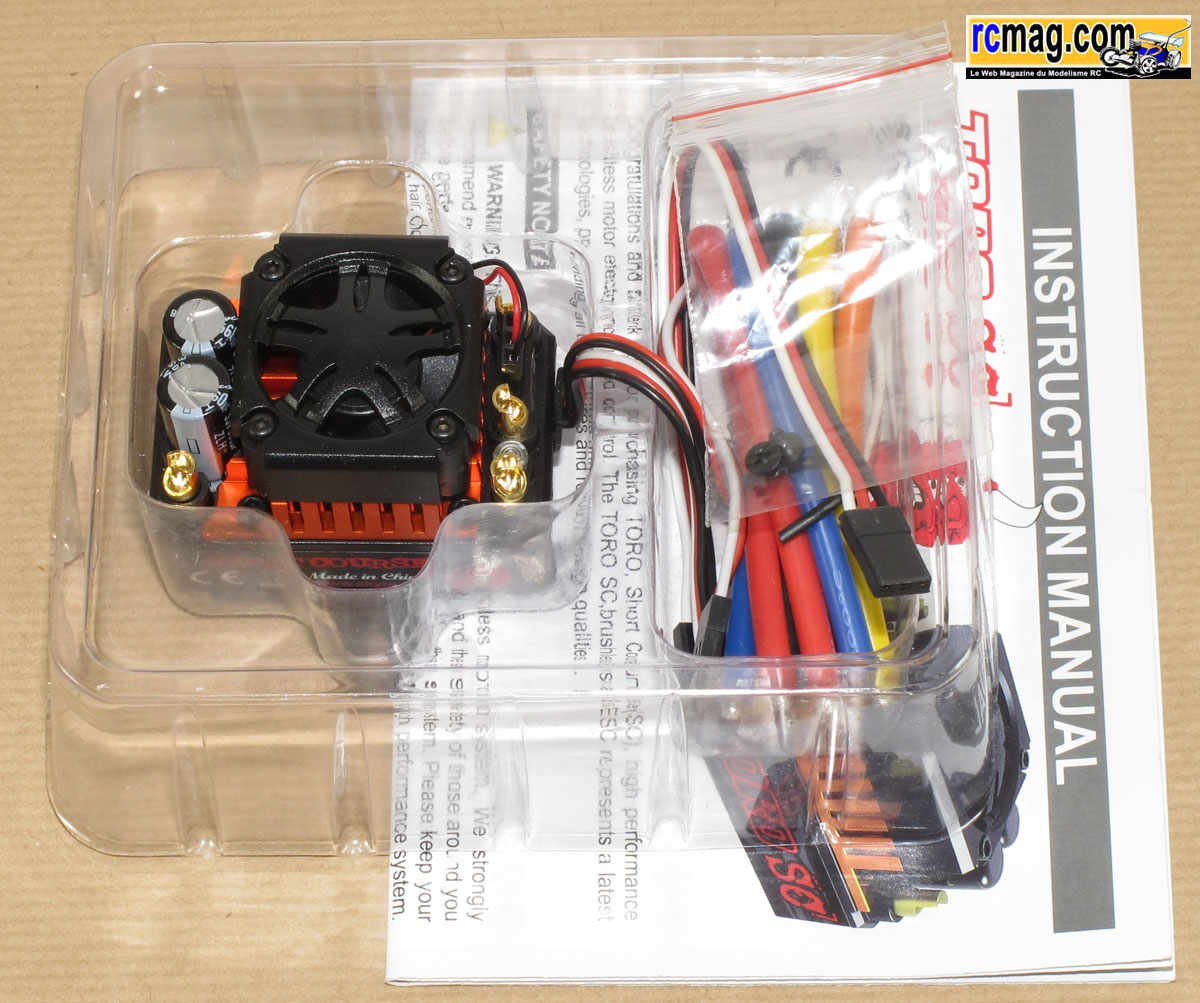

La boite du Toro SC120, par une petite fenêtre on
peut apercevoir le contrôleur.
L'utilisation Short Course est particulièrement mise en avant sur la
boite ce qui peut être trompeur, ce contrôleur étant assez universel.
A l'arrière de la boite on retrouve les principales caractéristiques du
controleur.
Le contrôleur et ses accessoires hors de la boite.

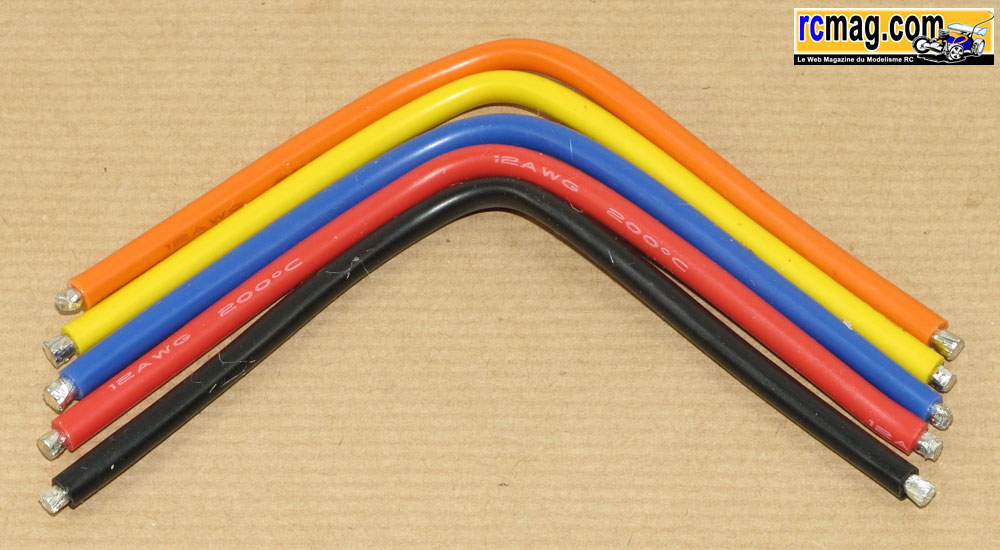

Les câbles 12awg de 15 cm.

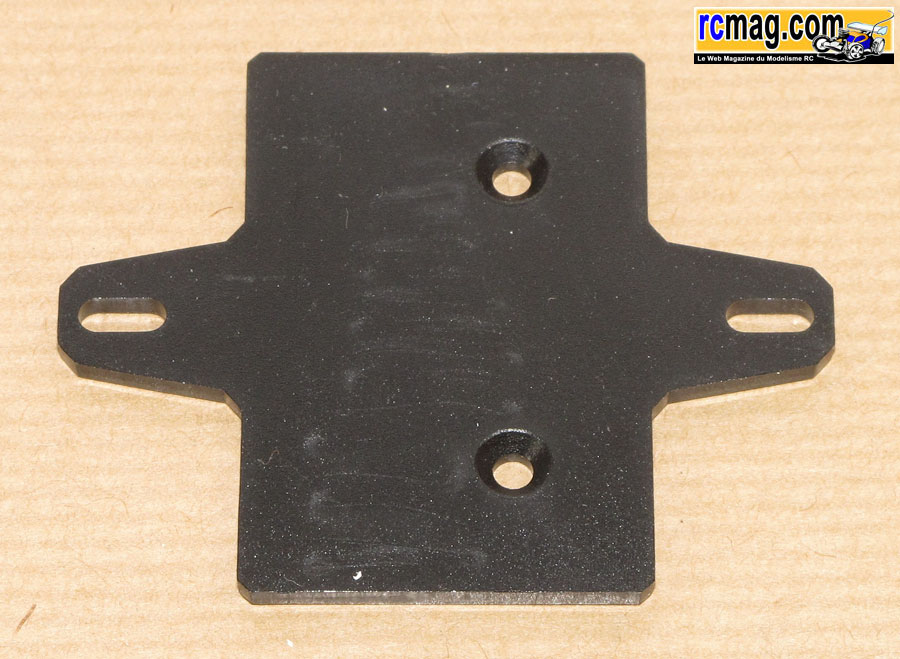

Le support de contrôleur avec une fixation par vis ( longueur maxi 60mm
avec les fixations ).

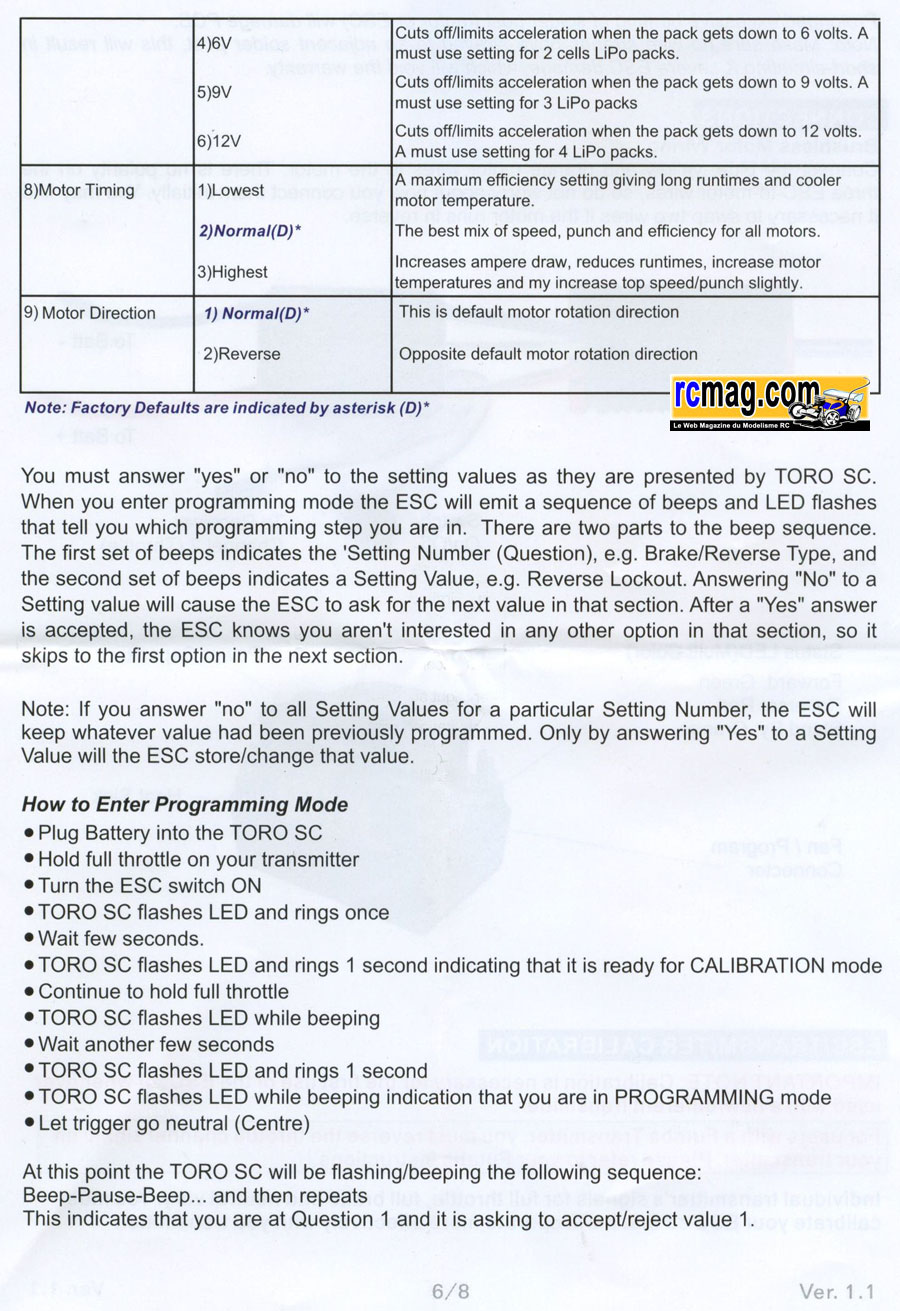

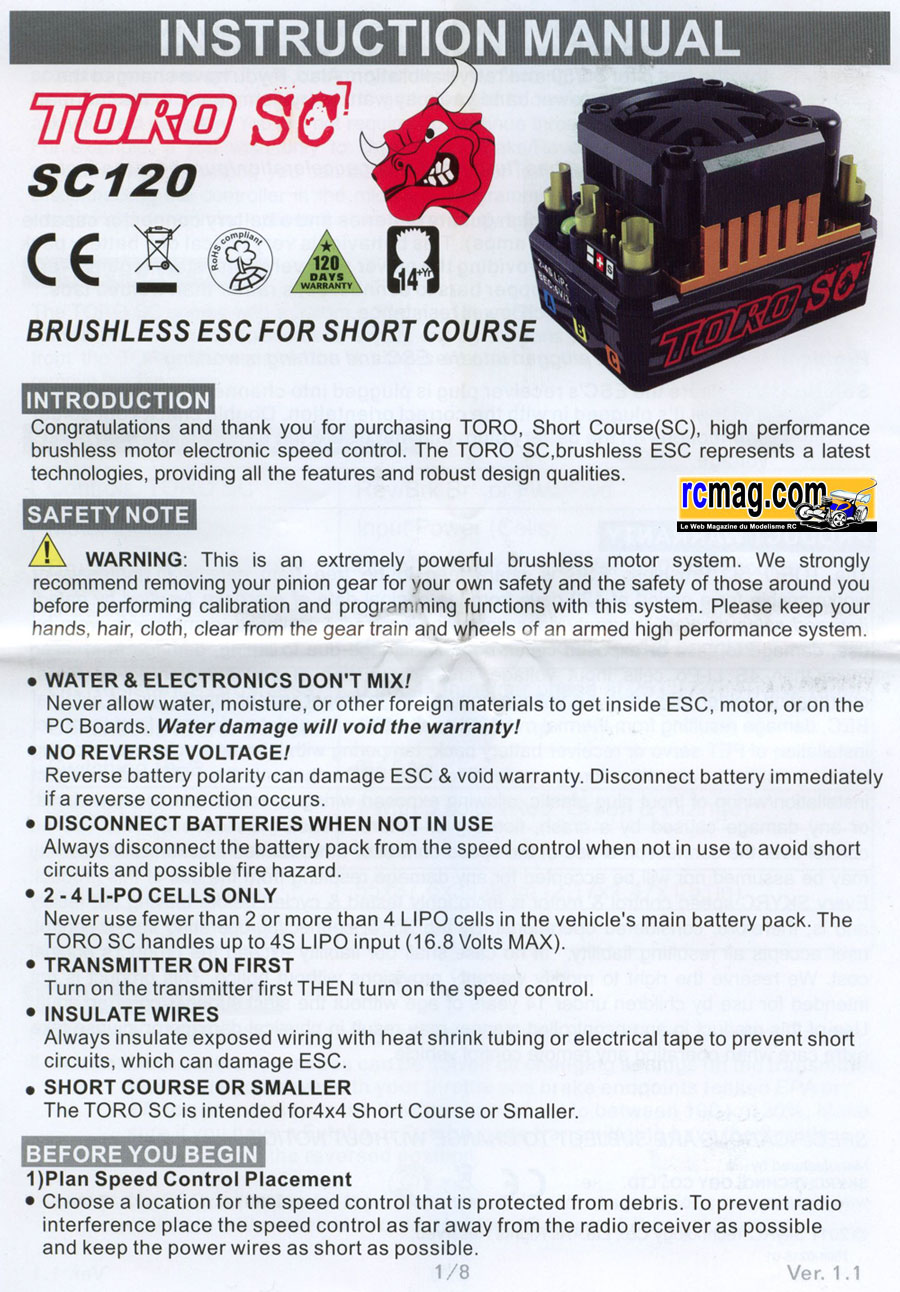

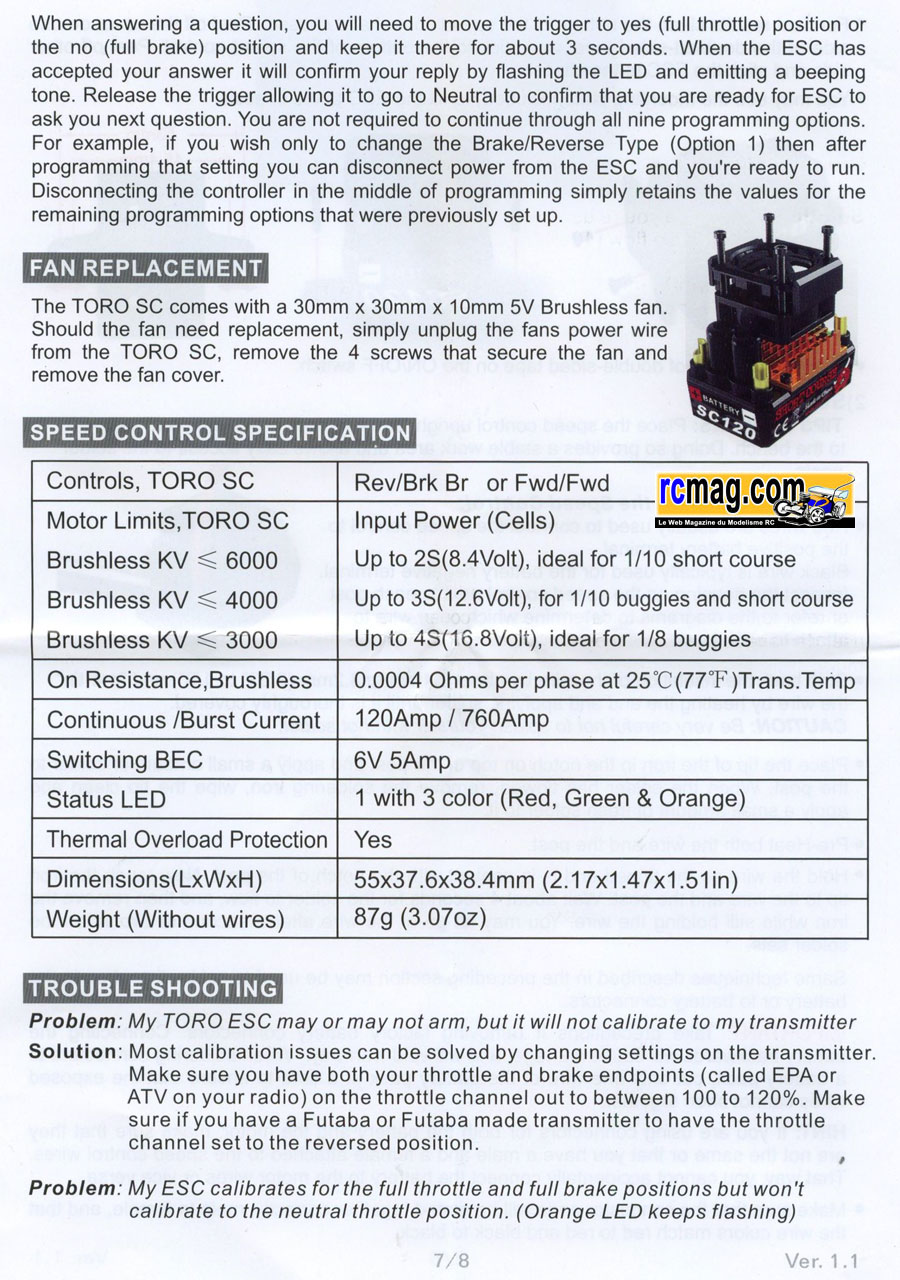

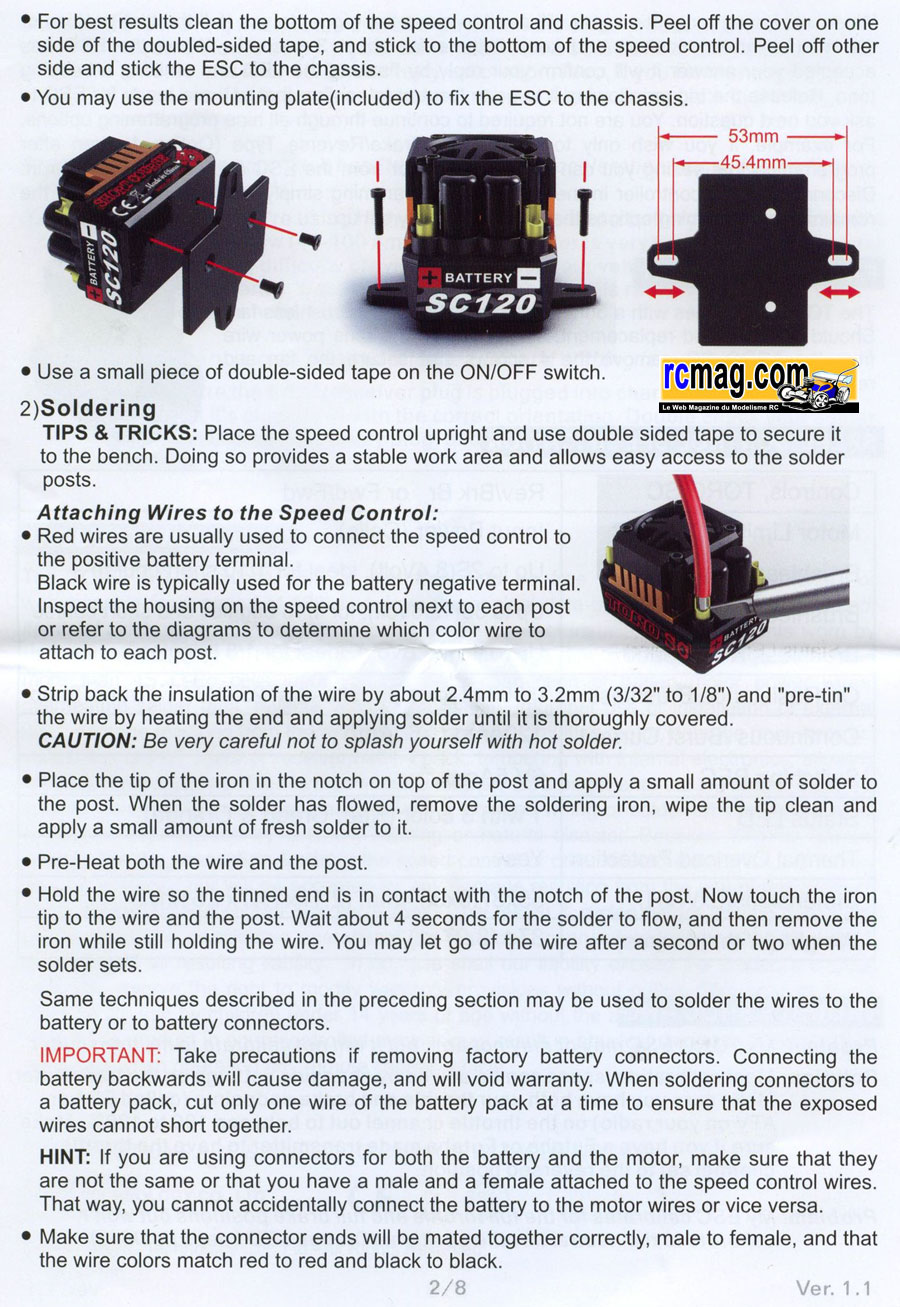

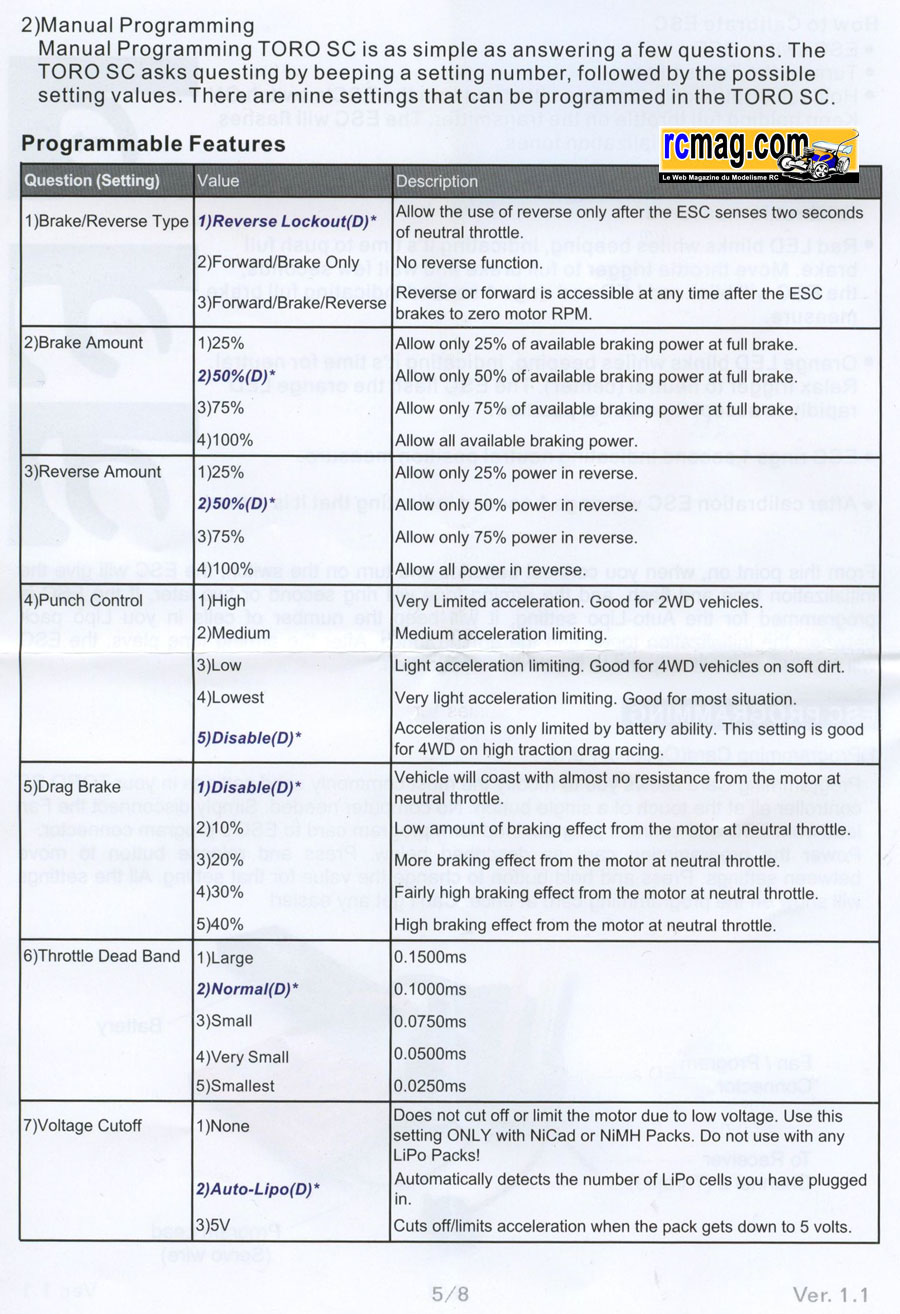

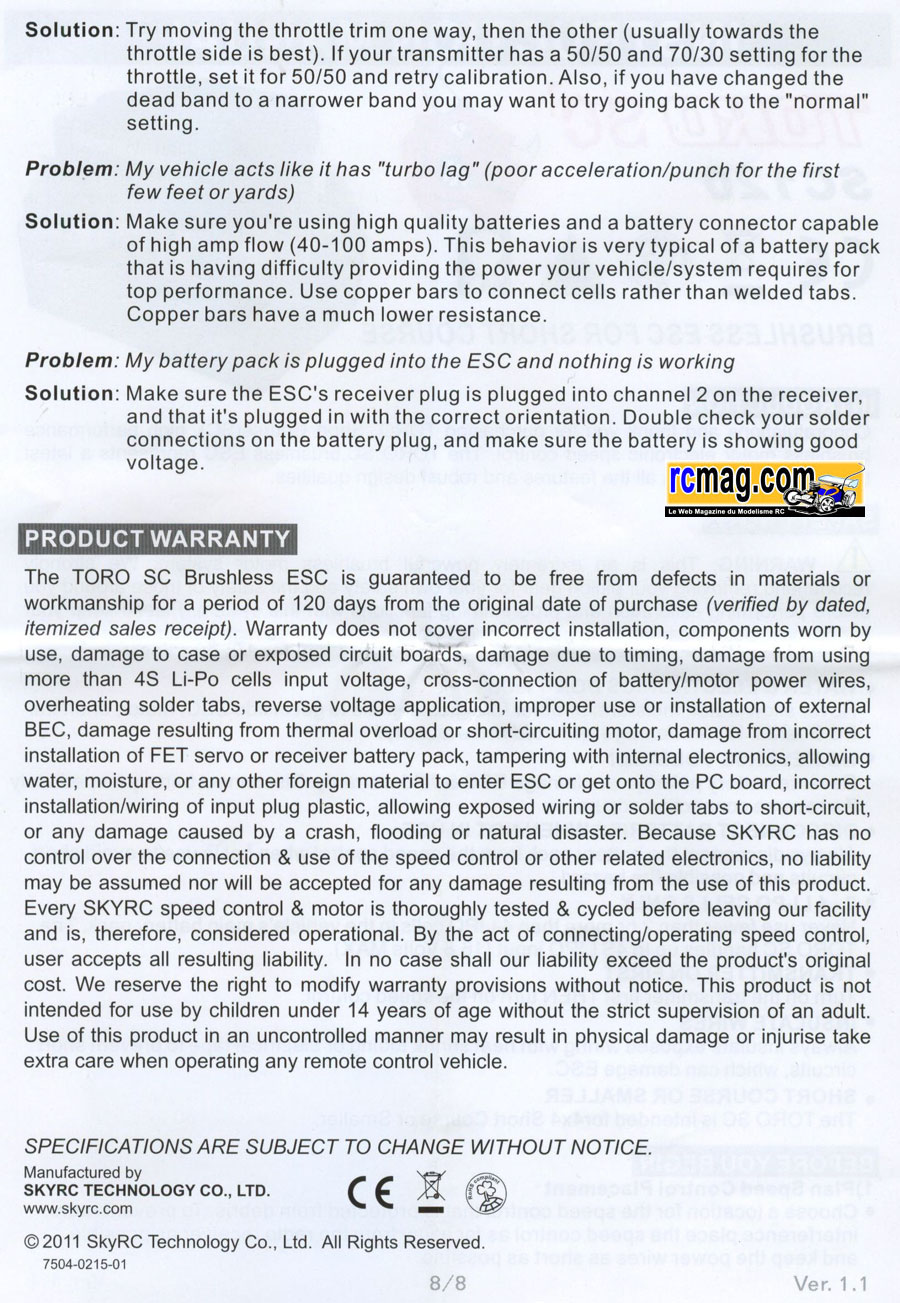

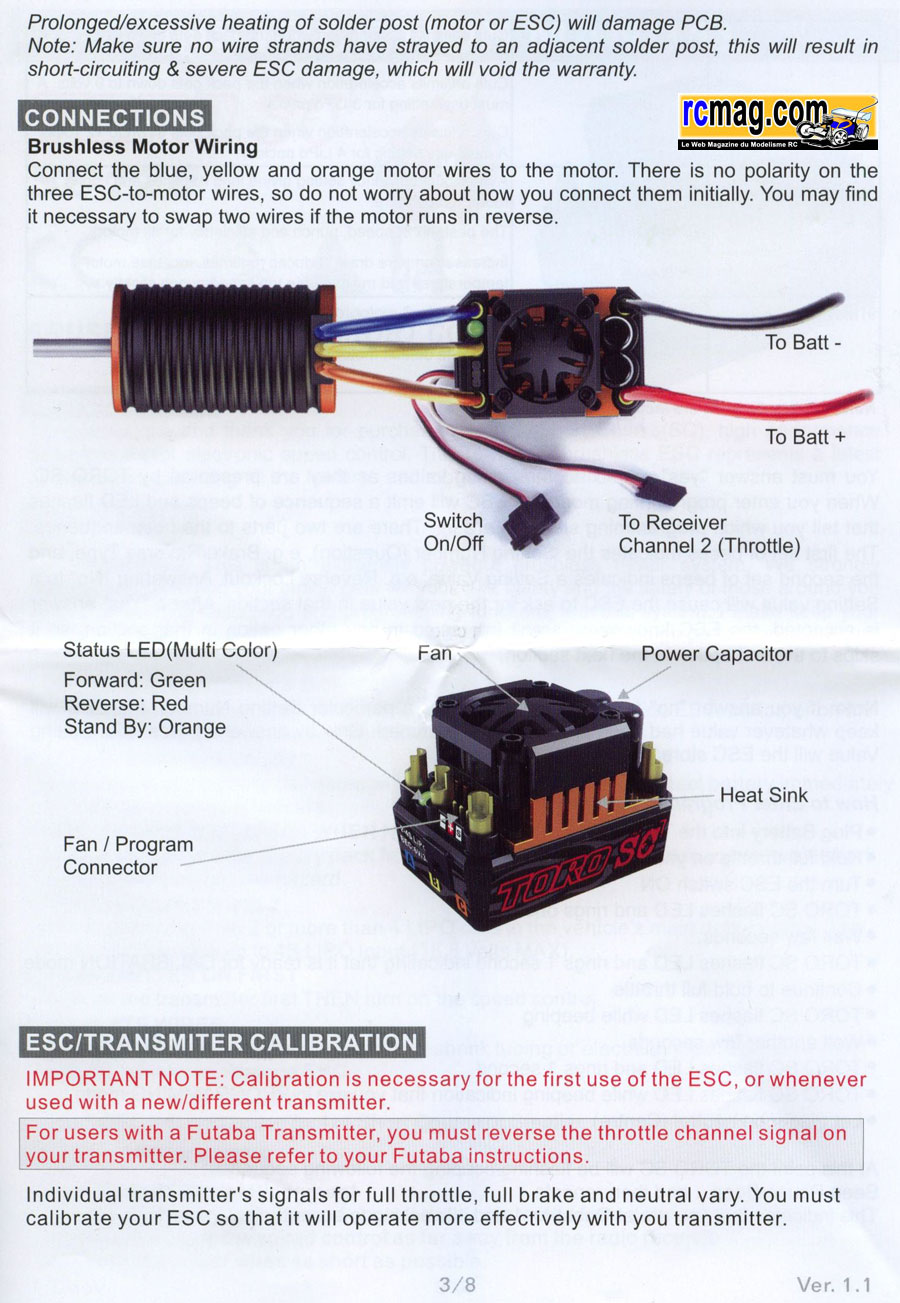

La notice couleur qui semble bien réalisée mais elle est uniquement en anglais
ce qui de poser quelques problèmes ...

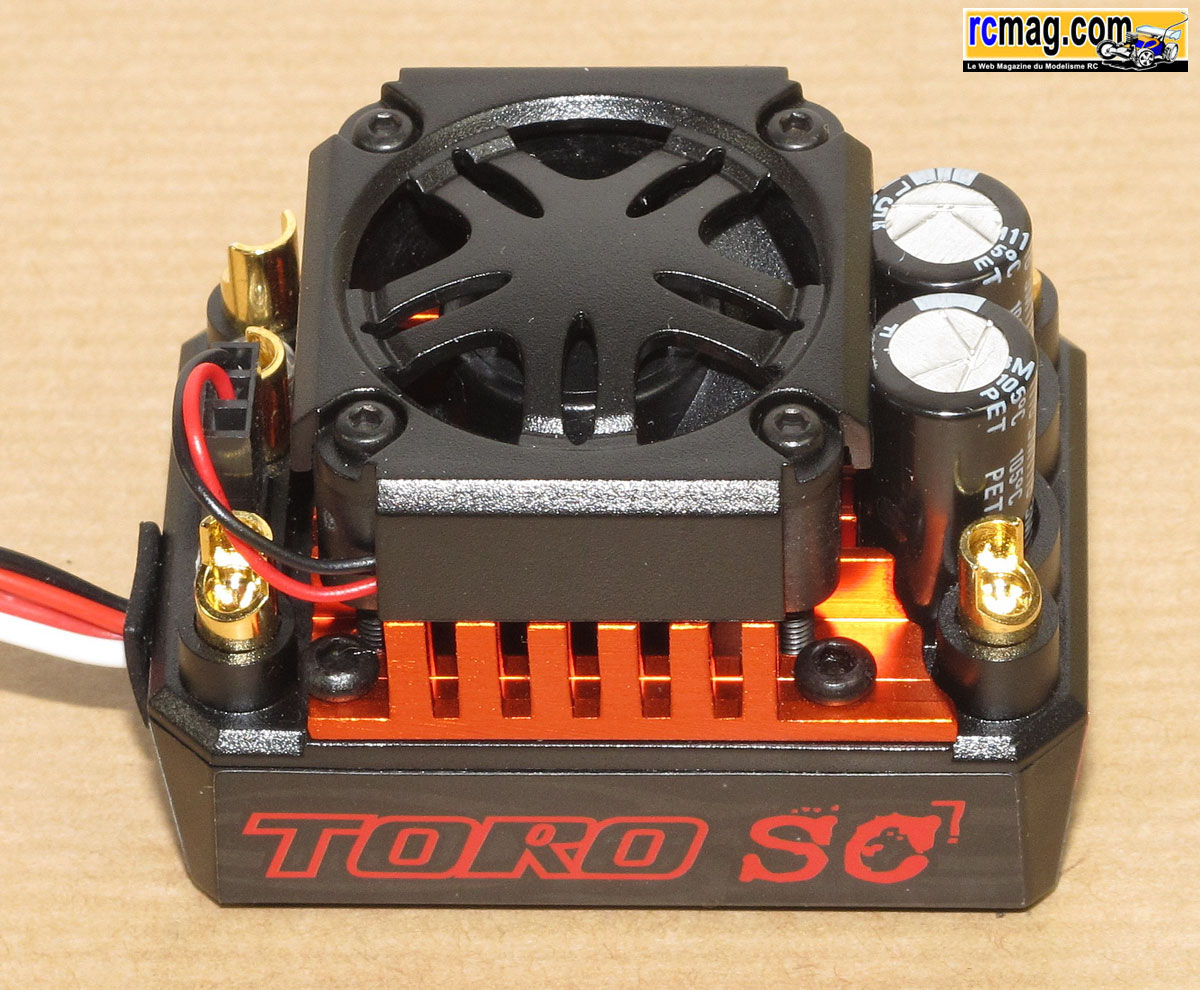

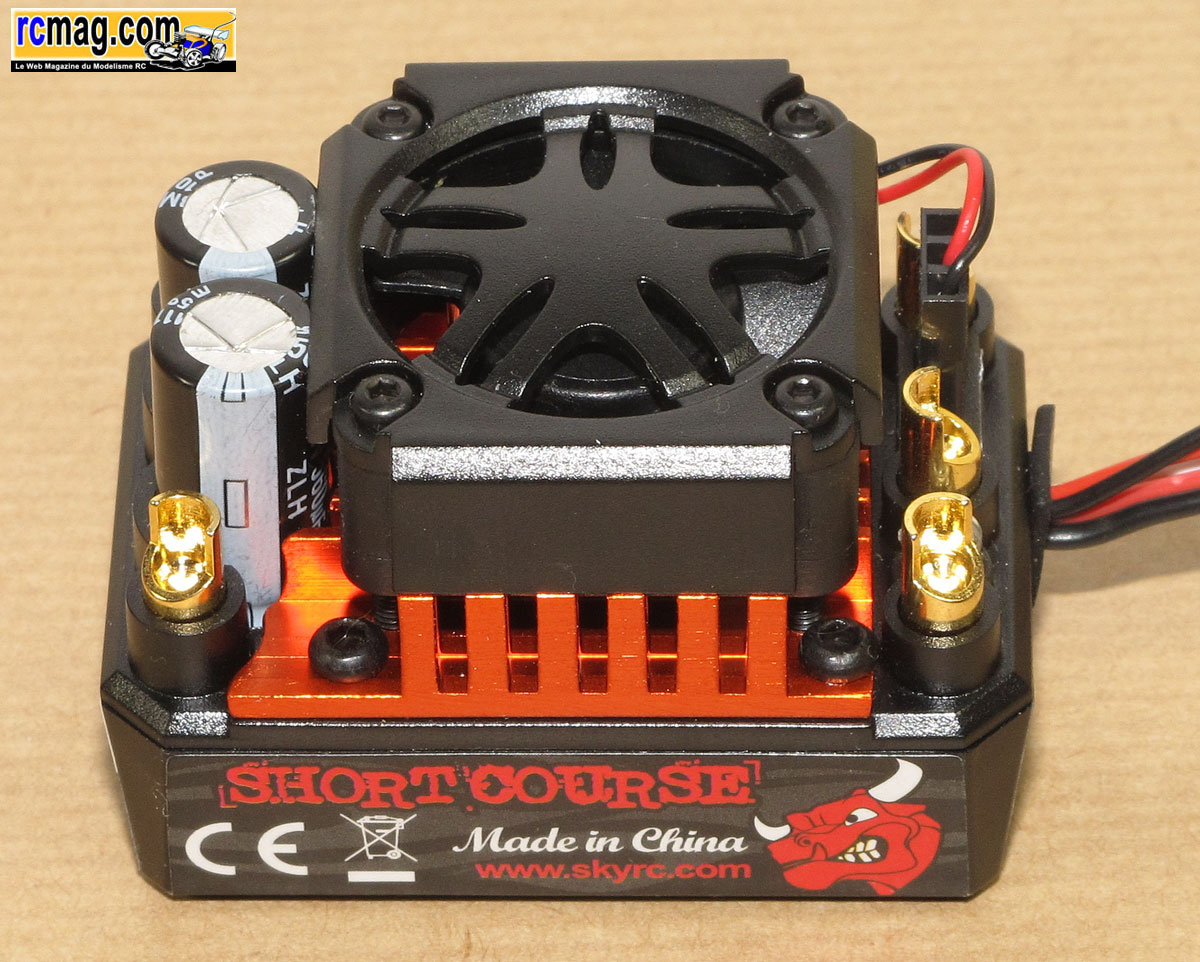

Le contrôleur Toro SC120 d'un poids de 86gr pour une longueur de 55mm,
une largeur de 38mm et une hauteur de 39mm.

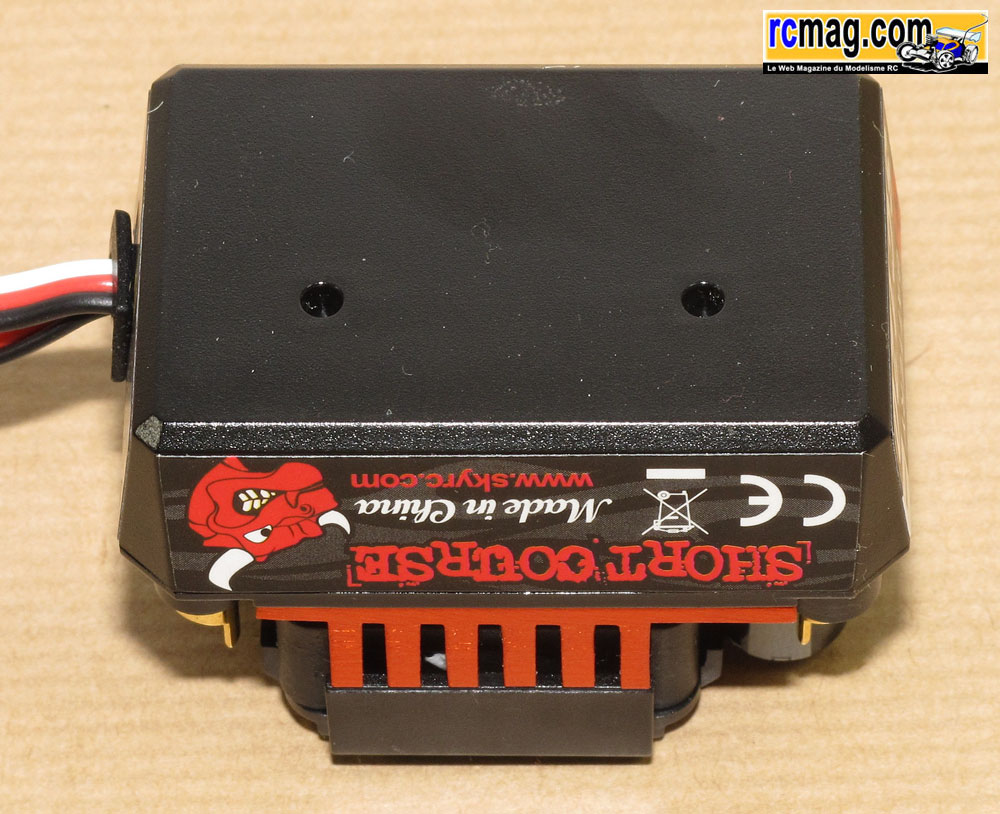

En dessous on retrouve les 2 points de fixations sur le support.

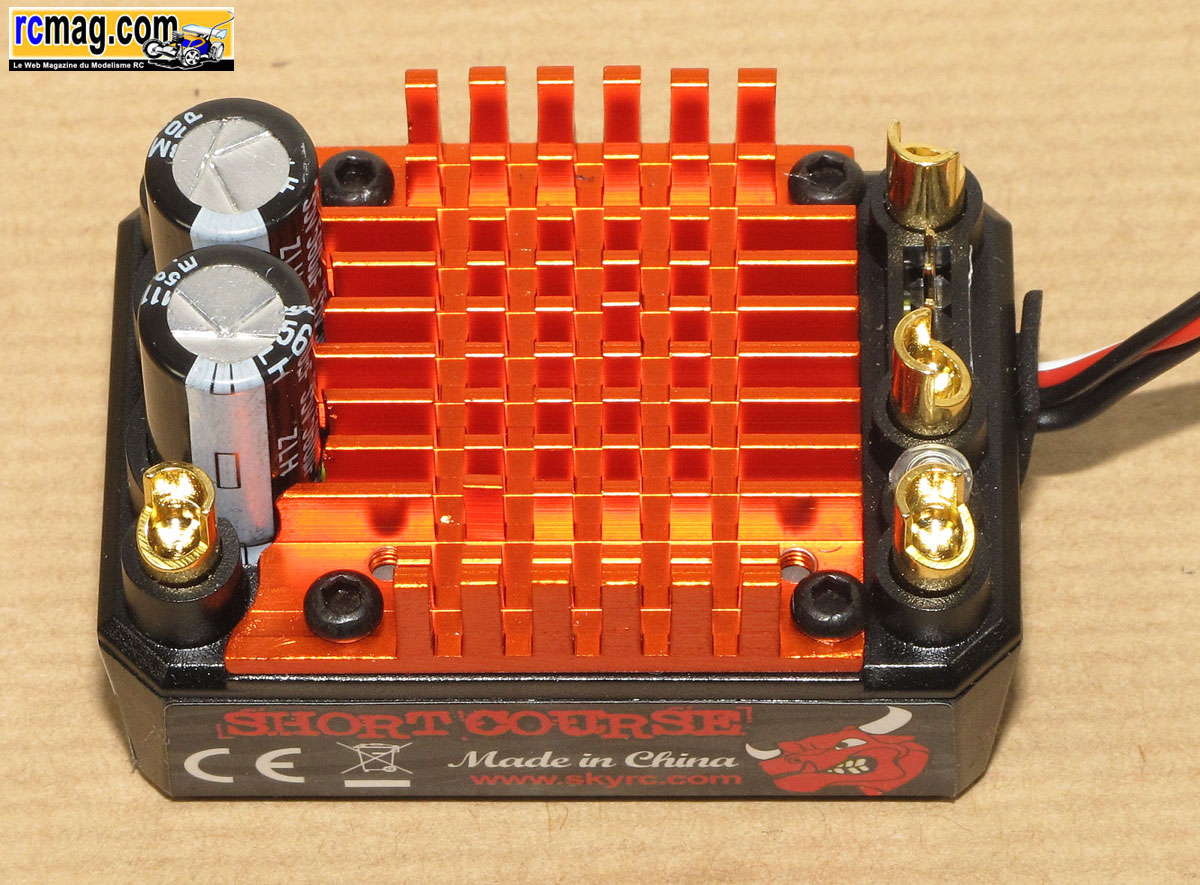

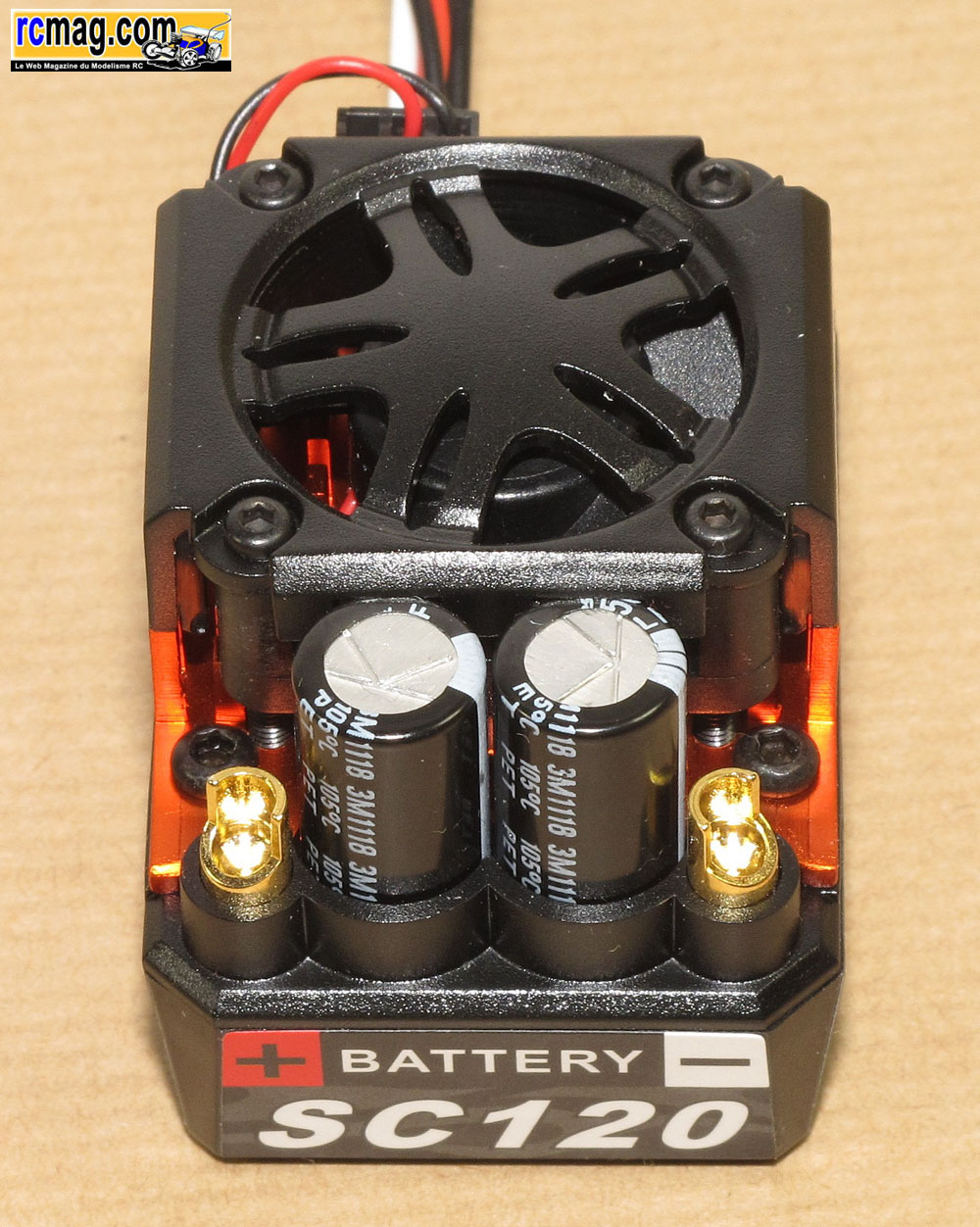

Les 2 prises d'alimentation coté condensateurs.

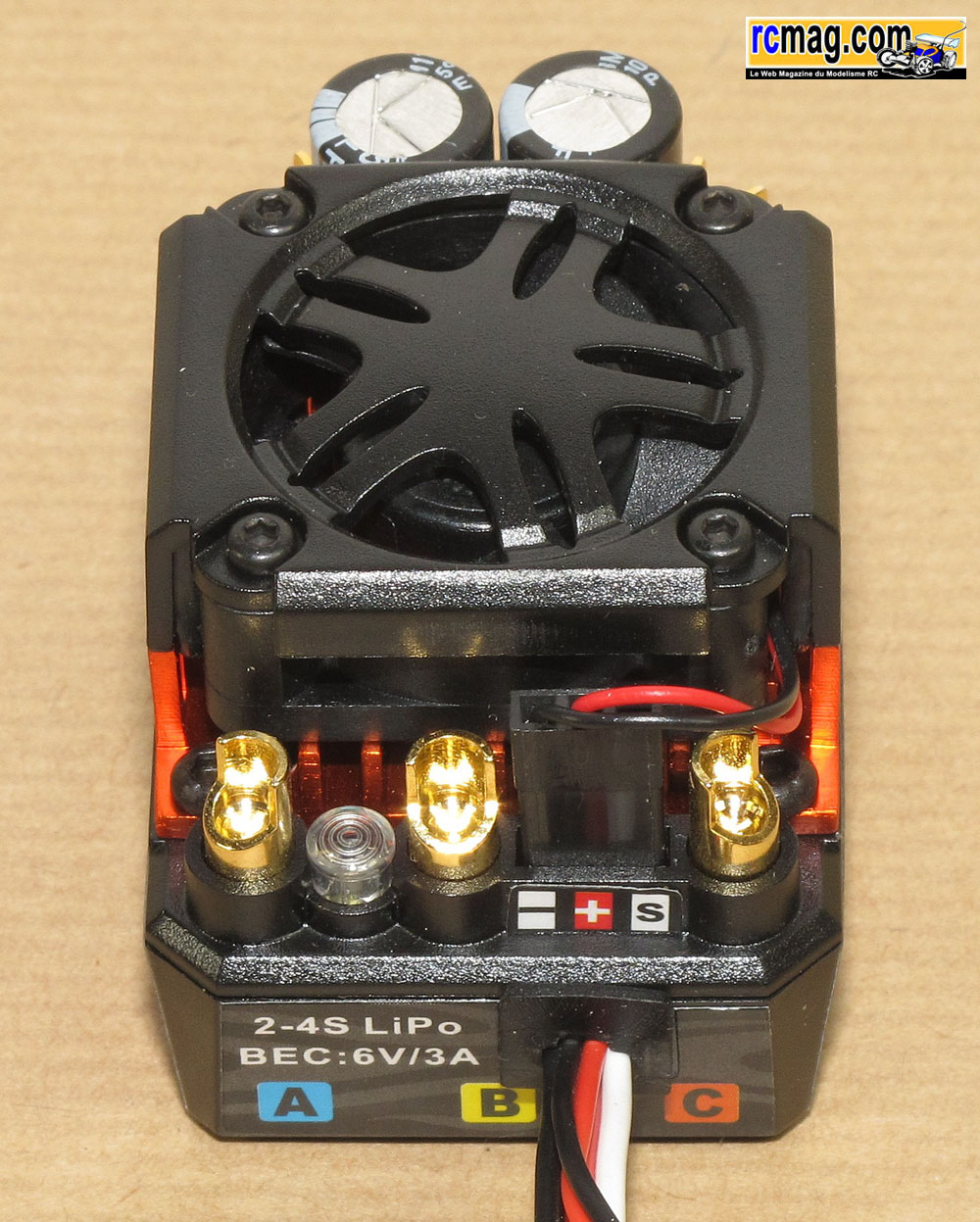

Les prises moteur avec le témoin lumineux et les câbles de
l'interrupteur et récepteur.

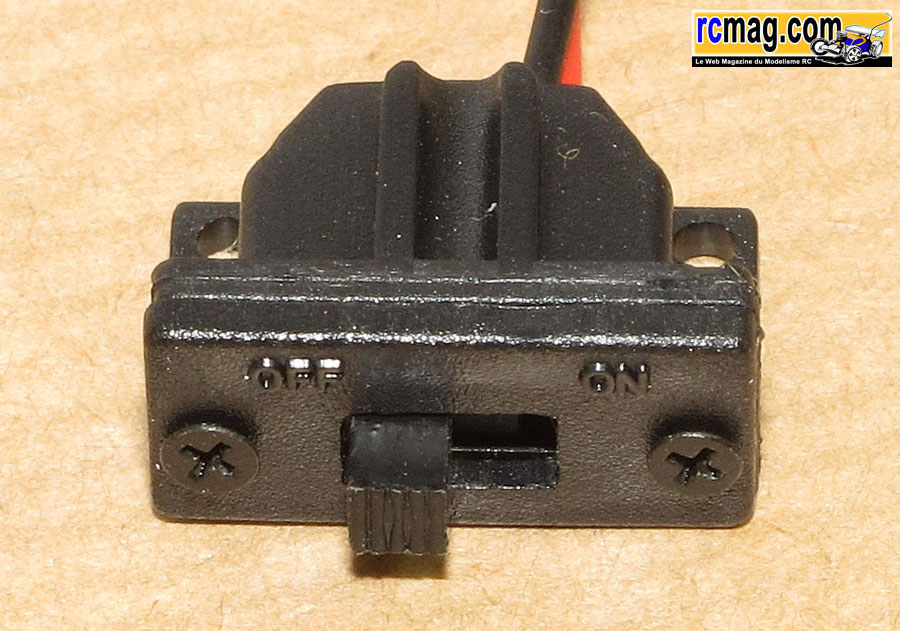

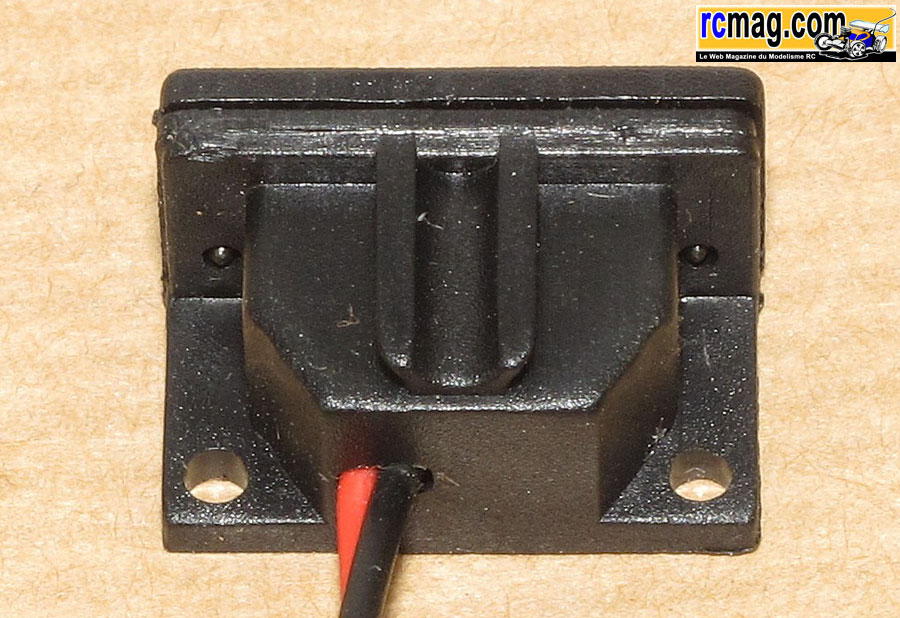

L'interupteur qui est bien conçu avec plusieurs possibilités de
fixations.

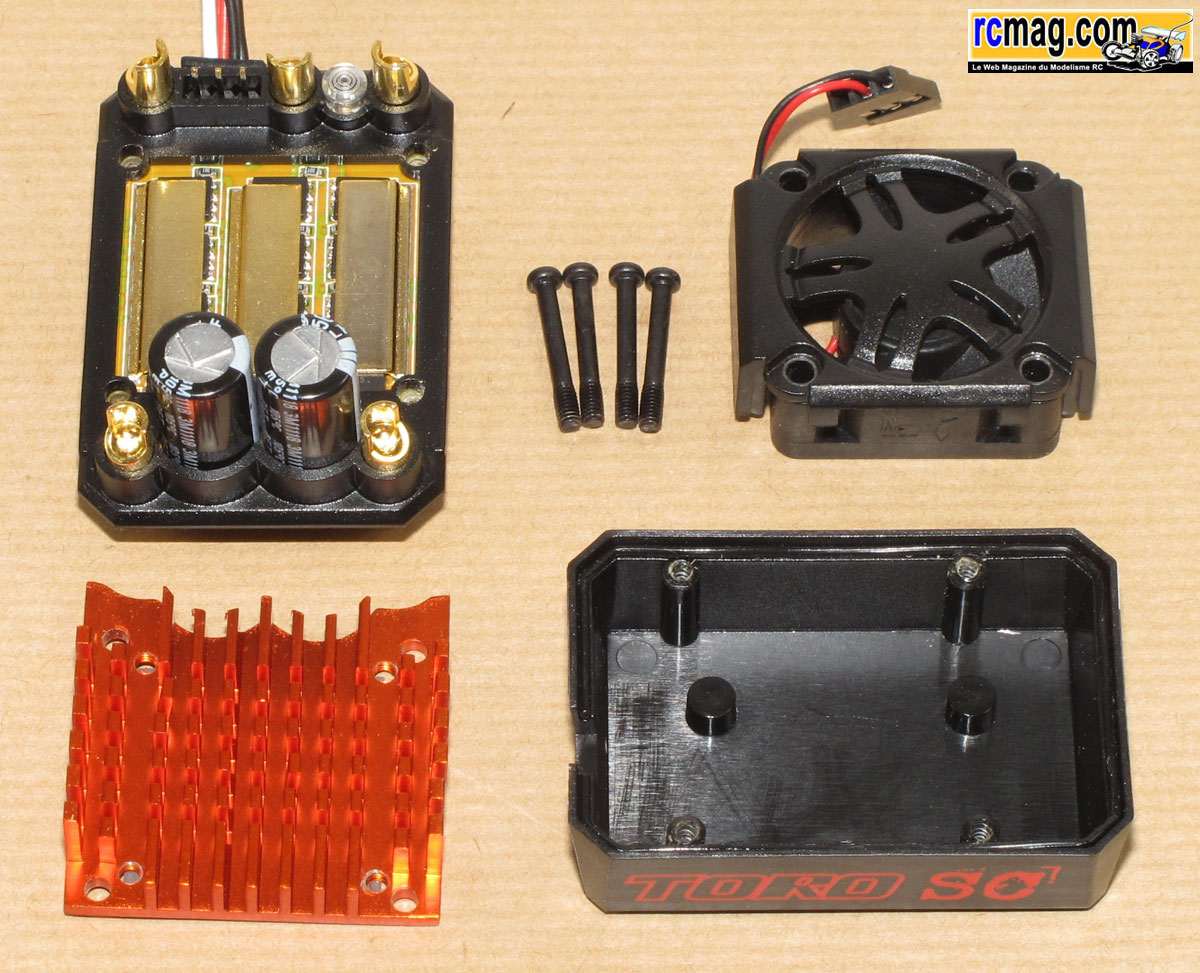

Le contrôleur Toro SC120 en pièces détachées.

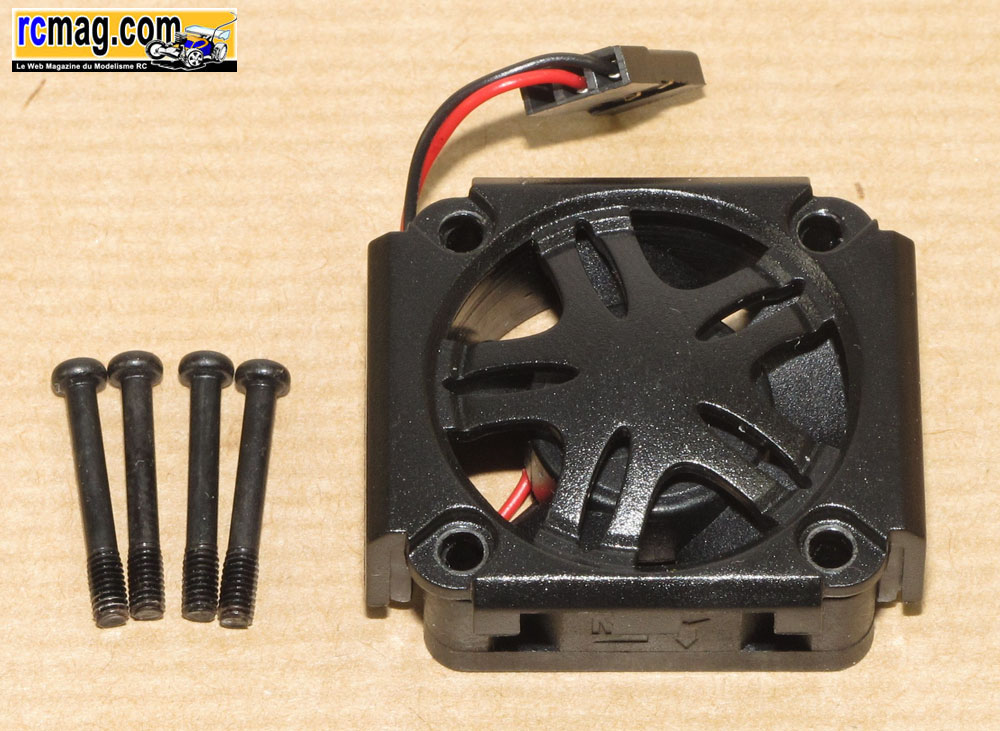

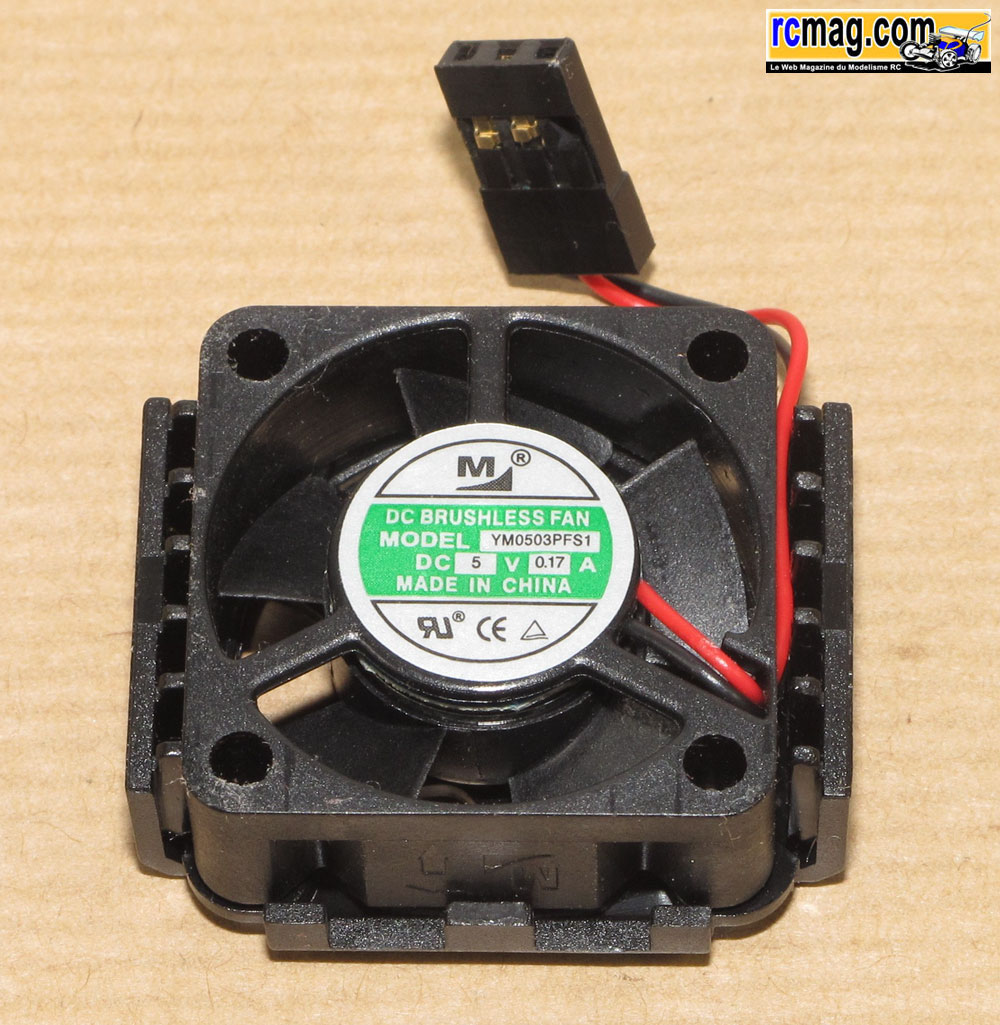

Le ventilateur démonté.
Le ventilateur démonté on accède au radiateur.

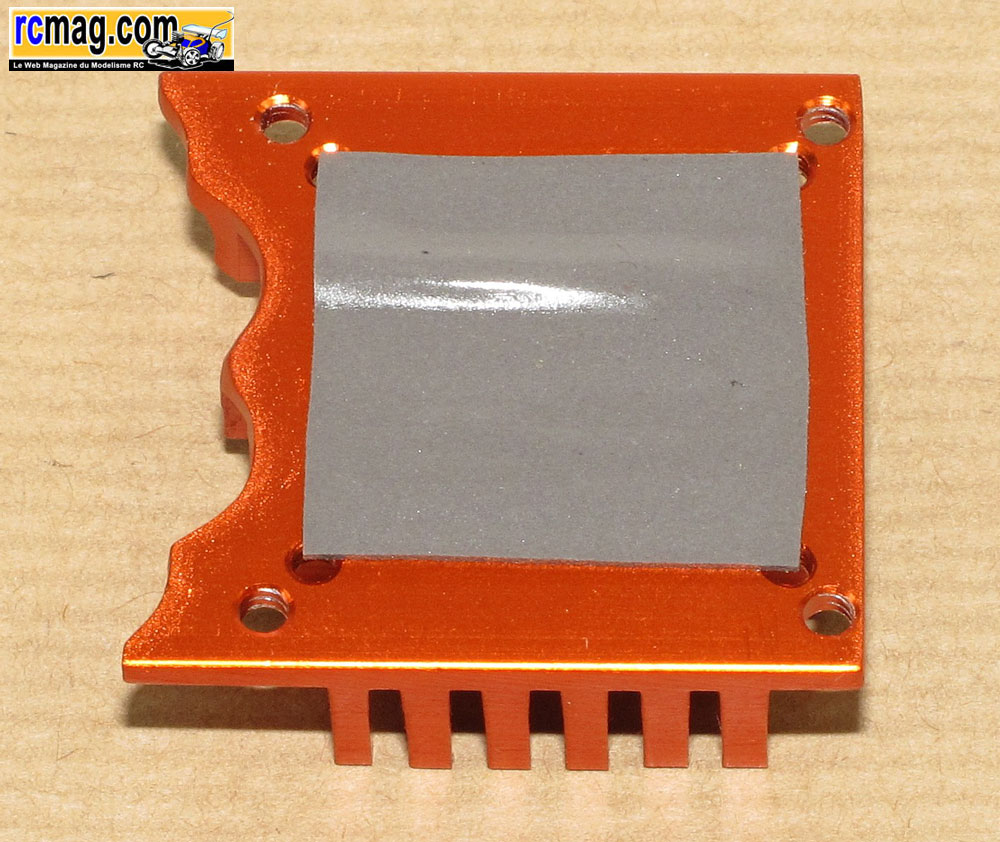

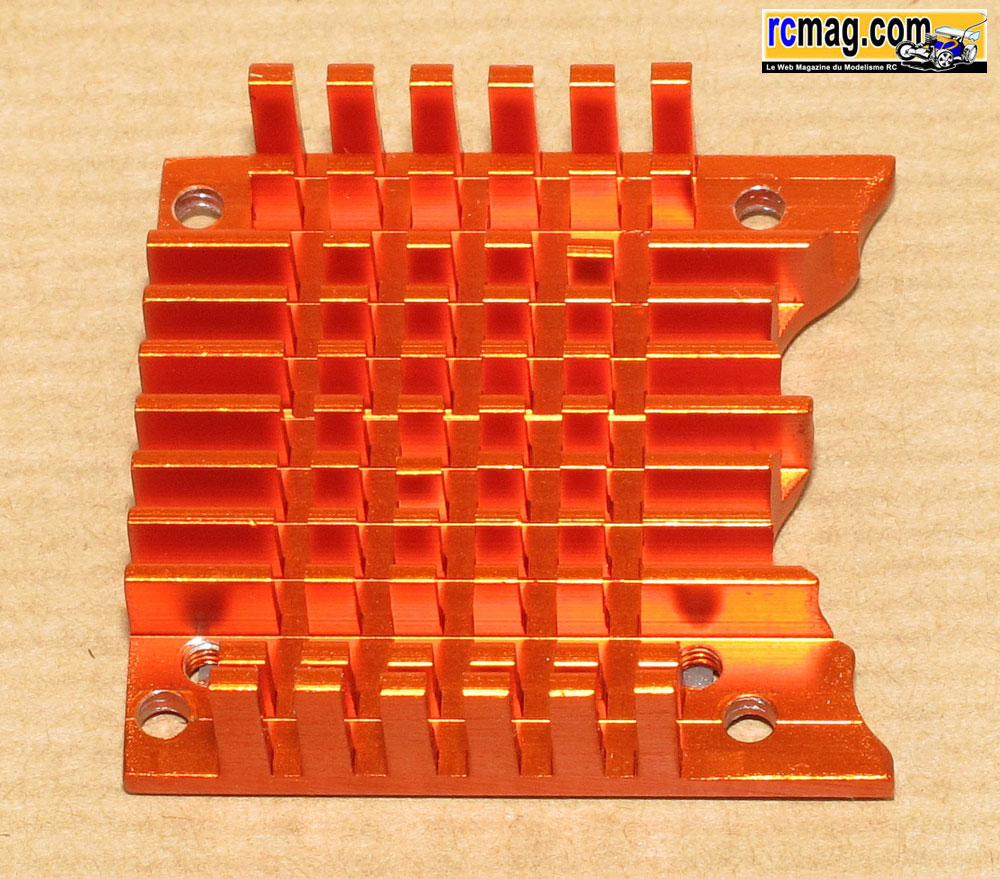

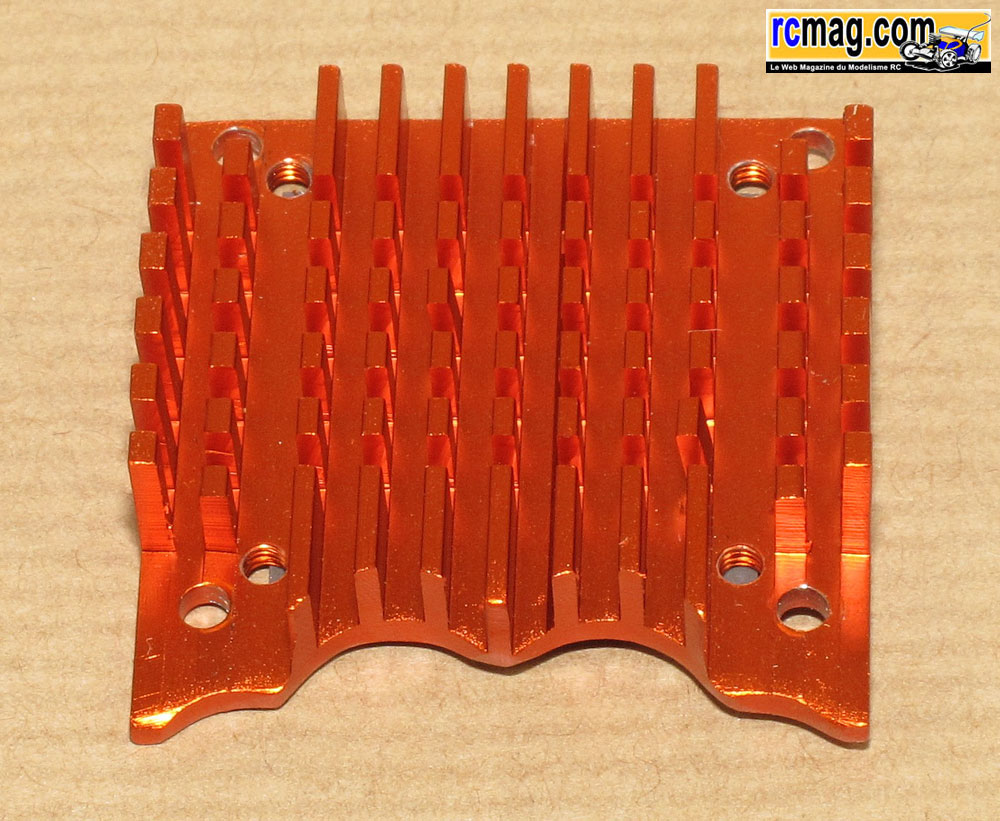

Le radiateur est fixé au boitier par 4 vis CHC, son poids est de 10gr
pour une hauteur de 10mm et une longueur / largeur de 37mm.

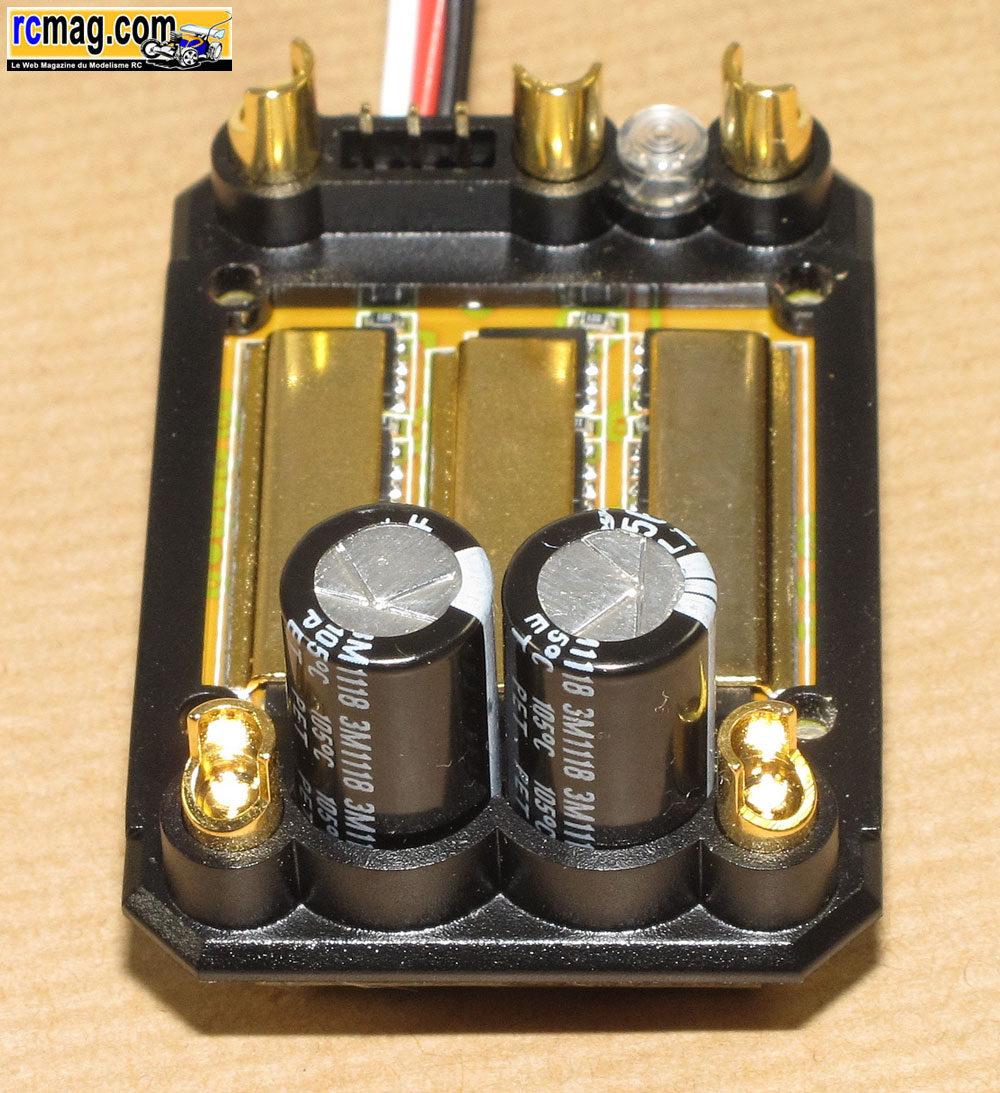

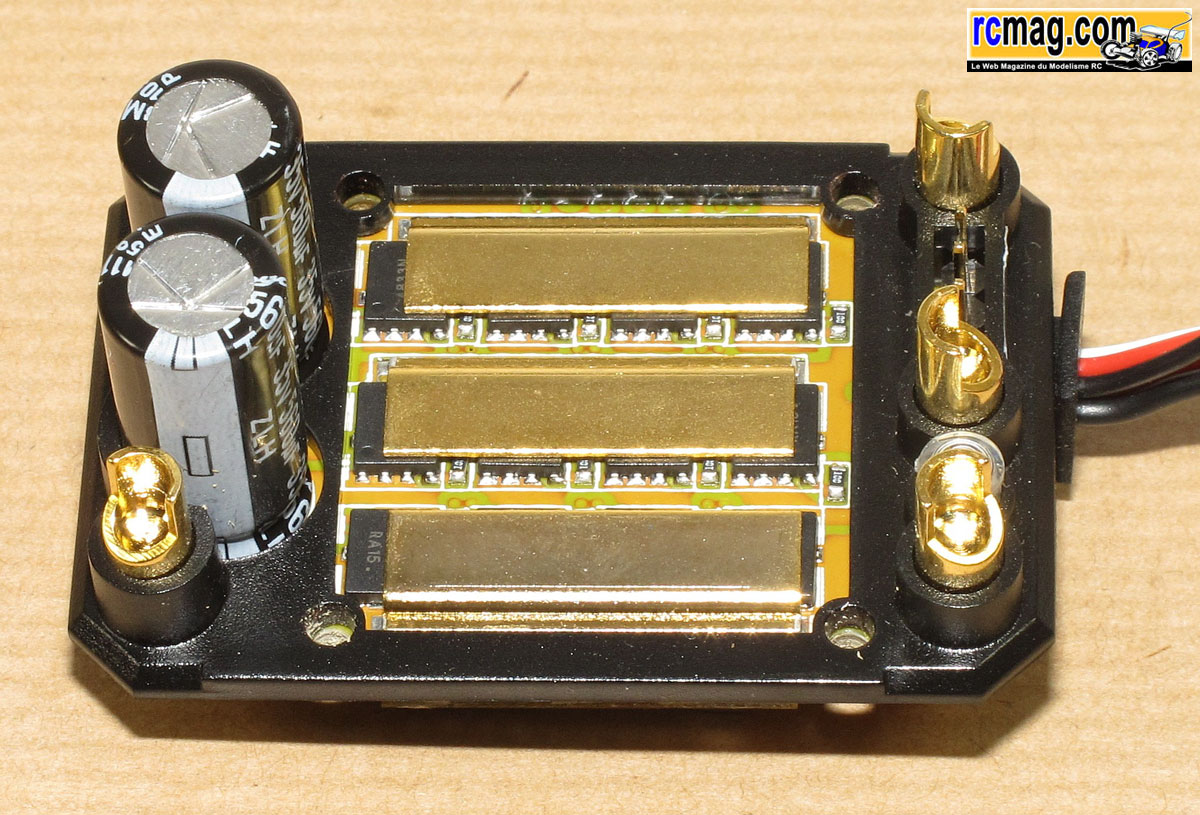

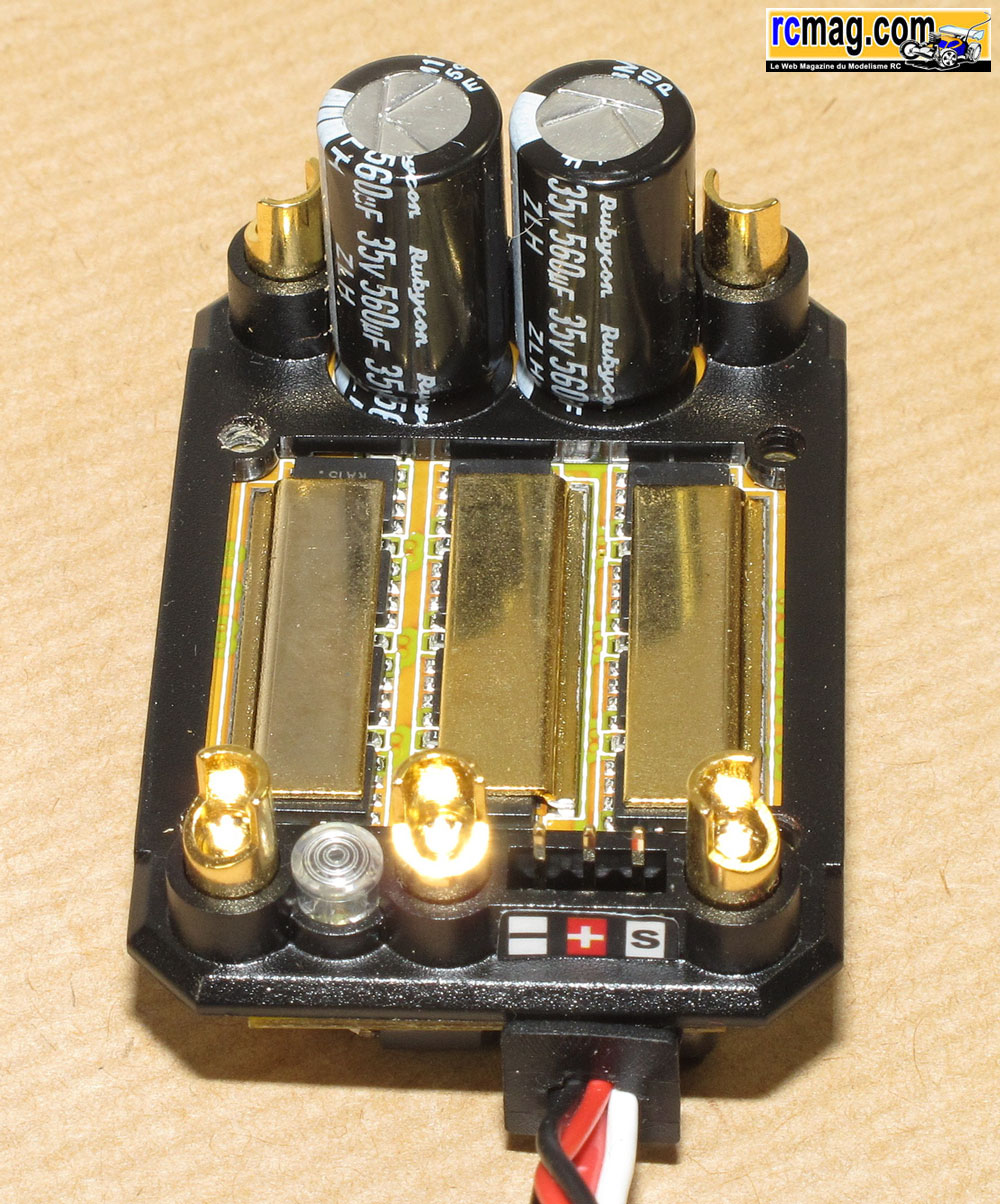

Le contrôleur radiateur démonté.

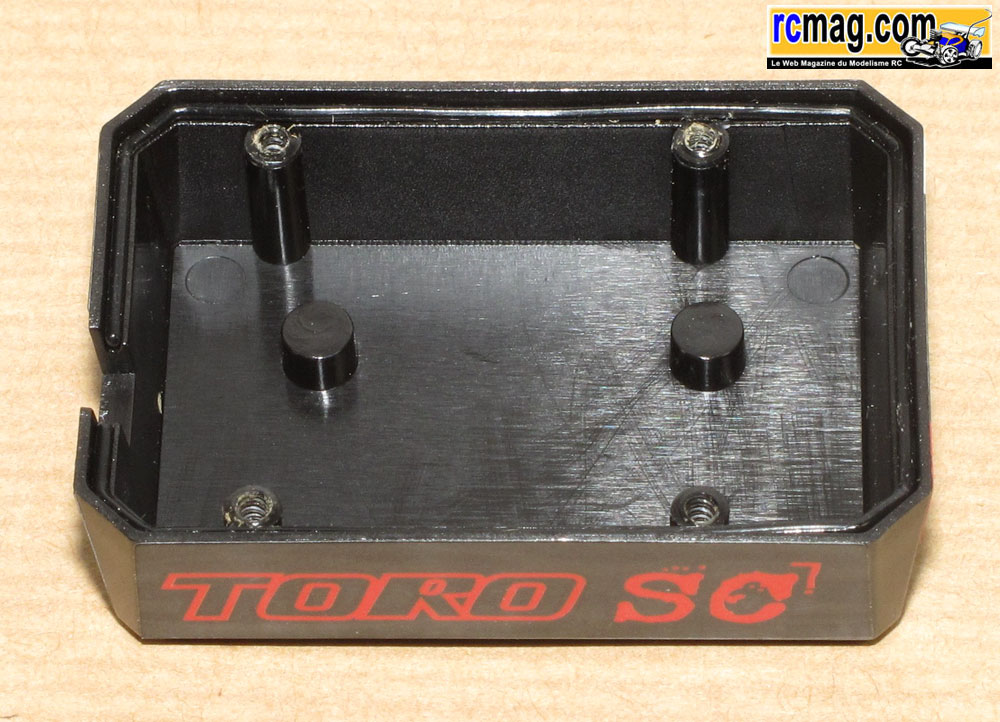

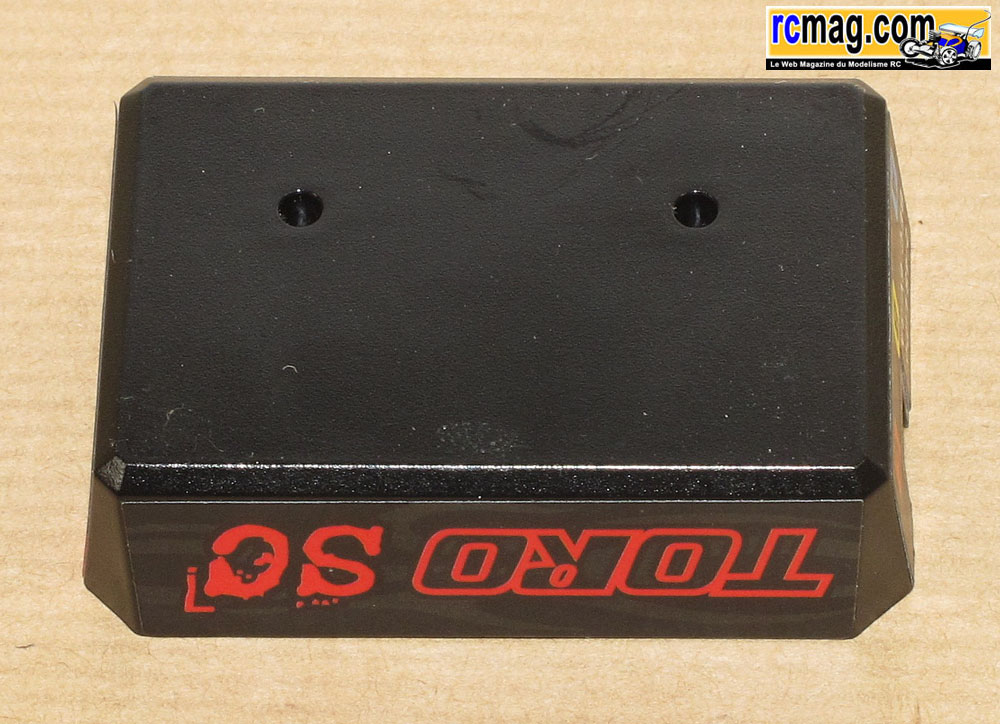

Le boitier inférieur avec un joint torique d'étanchéité.

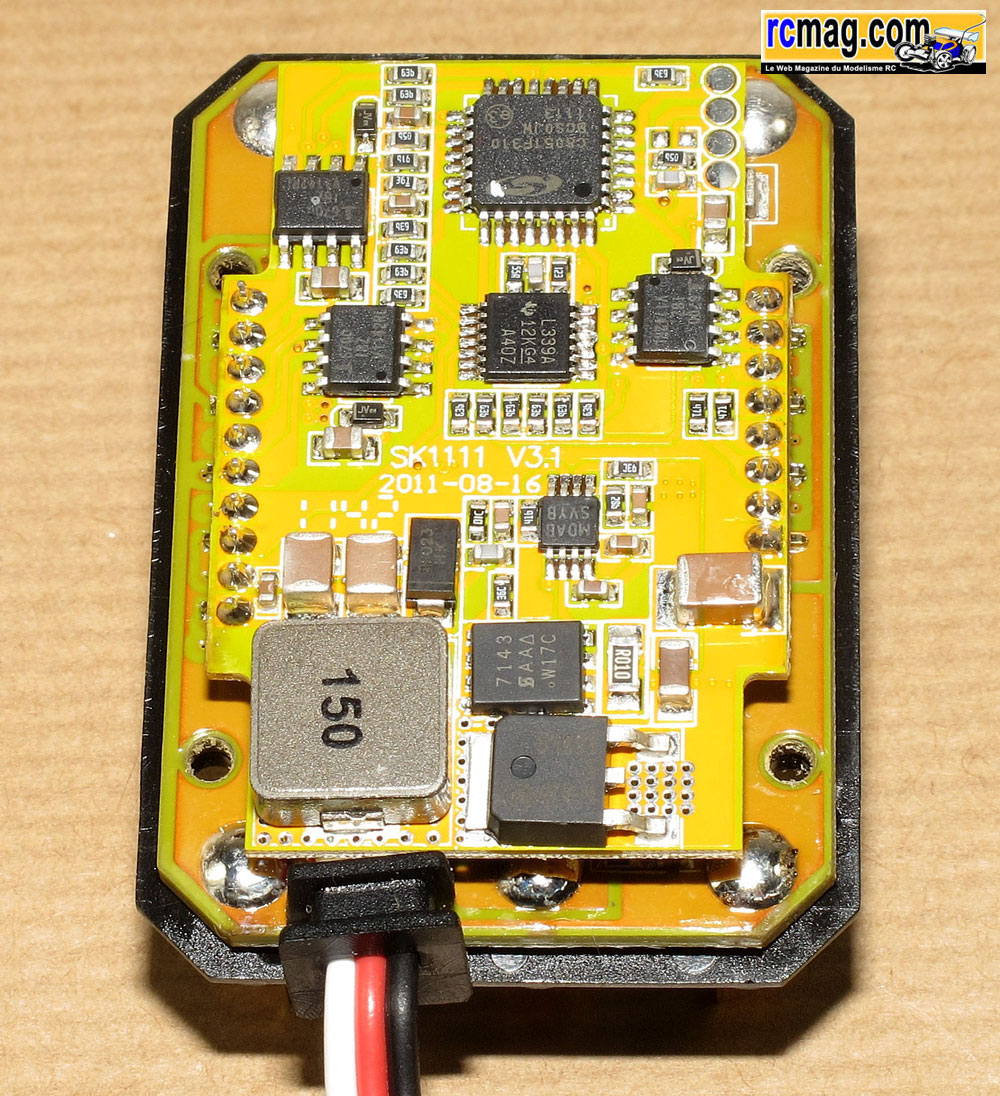

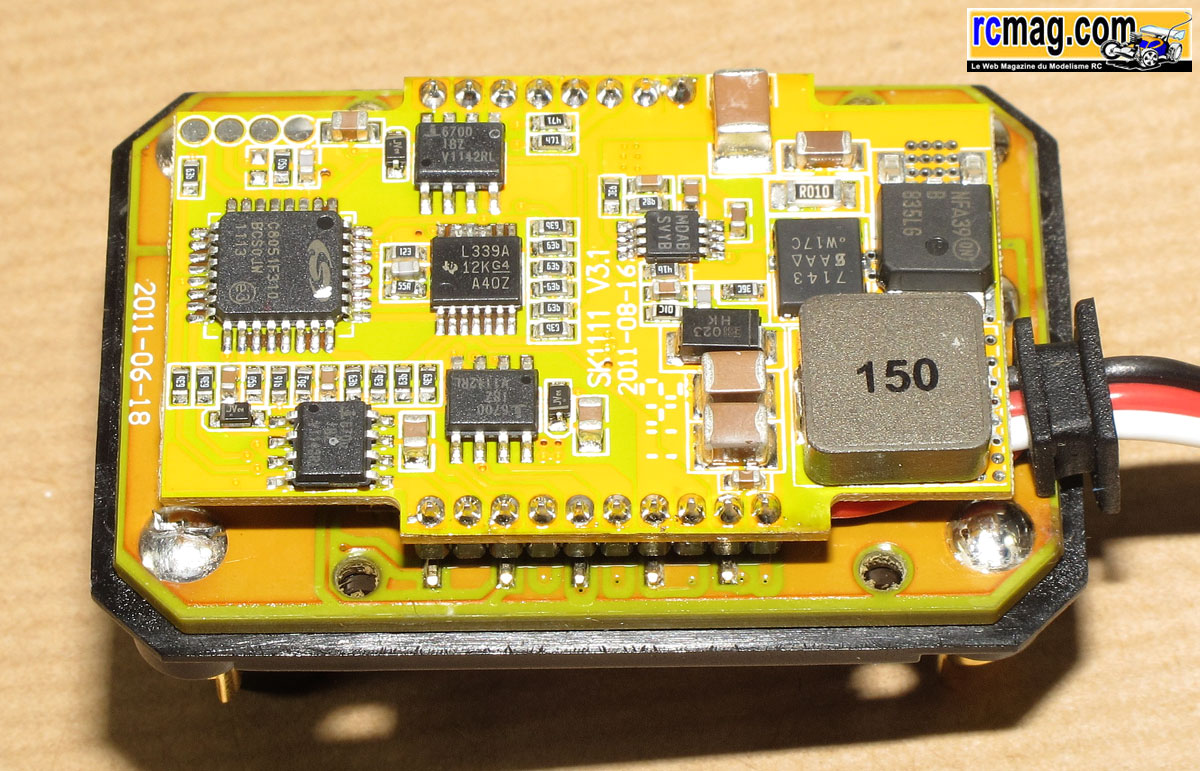

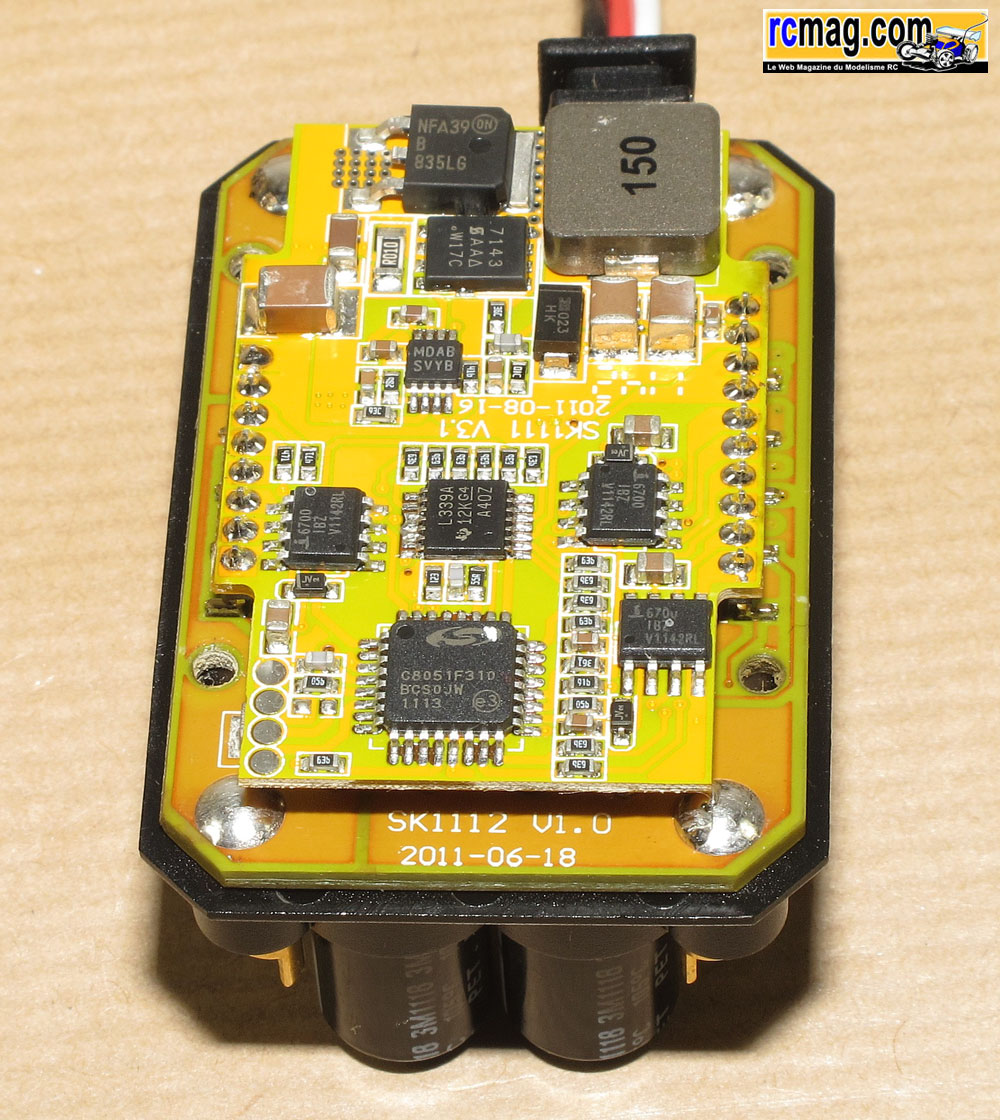

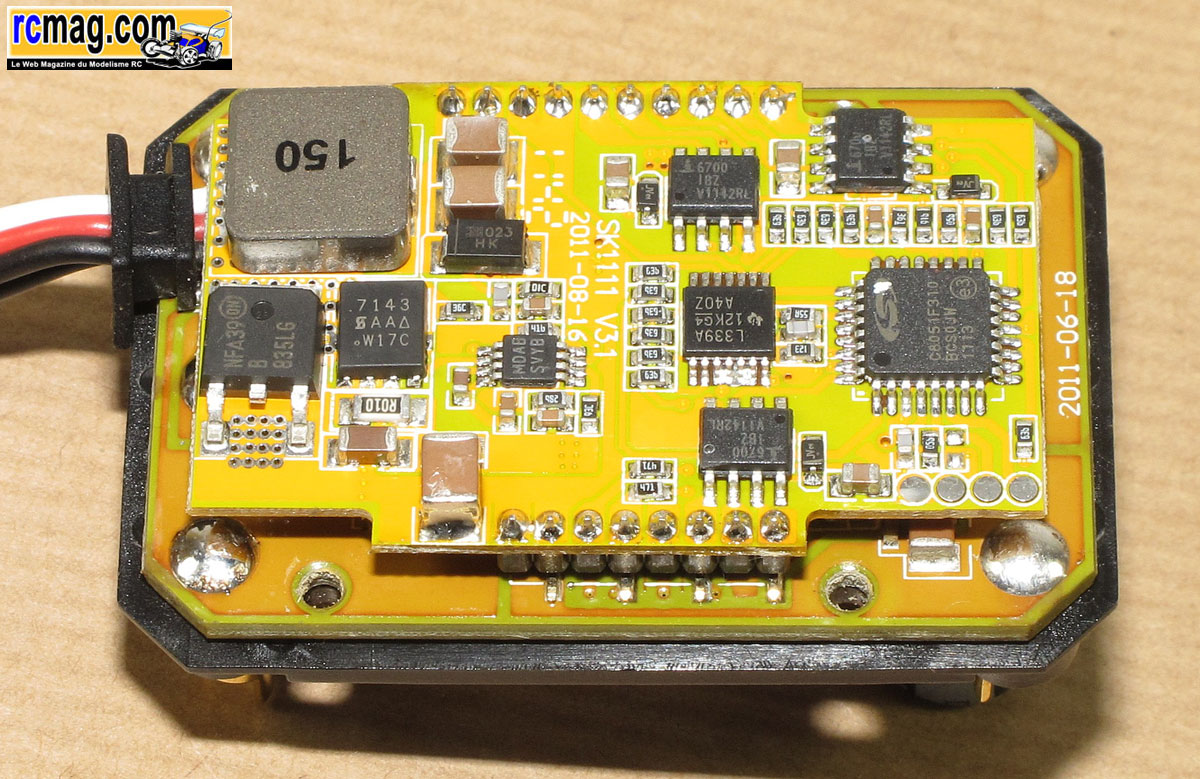

La platine électronique du contrôleur vu d'en dessous.
